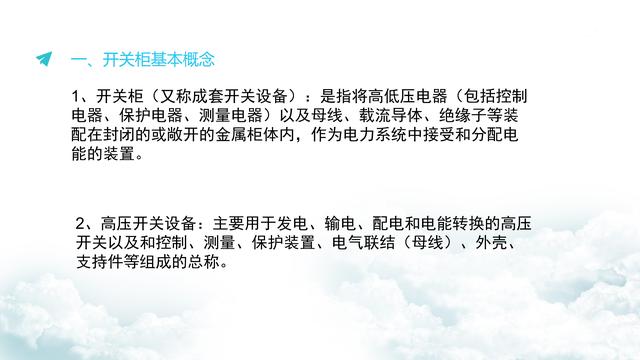

1、高压配电柜的组成：高压配电柜都有哪几部分组成 高压配电柜都有哪几部分组成

柜体材料、功能单元、柜内元件组成。

其中这三大部分又可以细分。

柜体材料

冷扎钢板或角钢(用于焊接柜)；敷铝锌钢板或镀锌钢板(用于组装柜)；不锈钢板(不导磁性)；铝板((不导磁性)。

功能单元

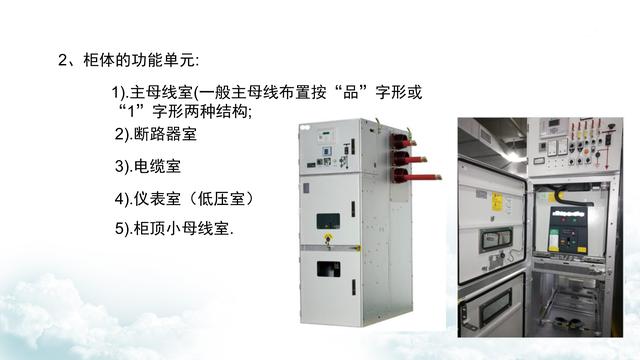

主母线室（一般主母线布置按“品”字形或“1”字形两种结构）；断路器室；电缆室；继电器和仪表室；柜顶小母线室；二次端子室

柜内元件

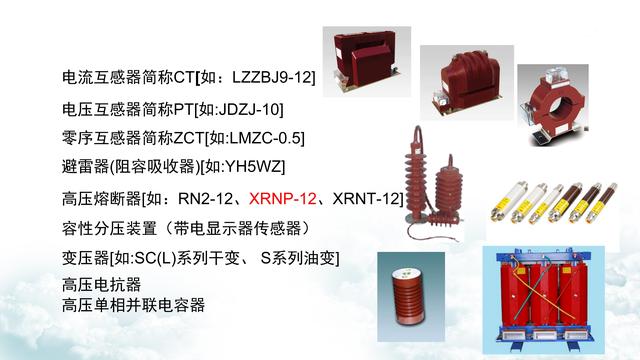

柜内常用一次电器元件(主回路设备)设备：电流互感器简称CT[如：LZZBJ9-10]；电压互感器简称PT[如:JDZJ-10]；零序互感器；开关柜；接地开关[如:JN15-12]；雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]；隔离开关[如:GN19-12、GN30-12、GN25-12]

高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]；高压接触器[如： JCZ3-10D/400A型]；高压熔断器[如：RN2-12、XRNP-12、RN1-12]；变压器如:SC(L)系列干变、 S系列油变；高压带电显示器[DXN-Q型,DXN-T型]；绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]

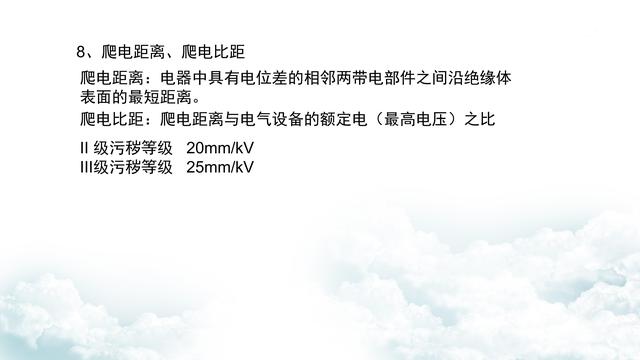

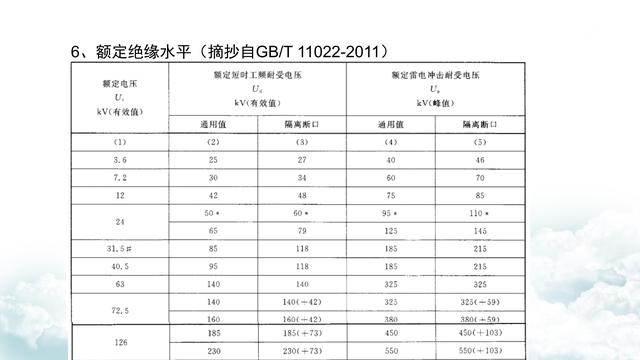

柜内主要二次原件：继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关等等。

扩展资料

高压电容器的分类：

按断路器安装方式分为移开式(手车式)和固定式

(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。

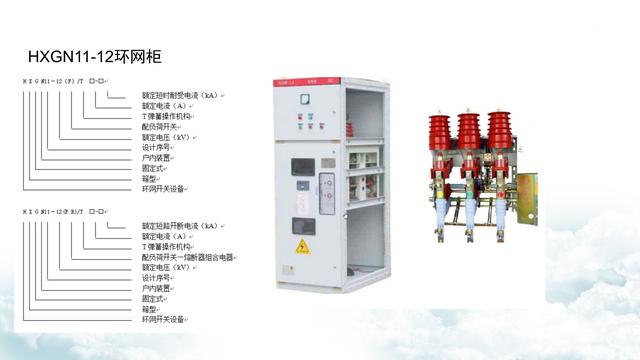

(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。

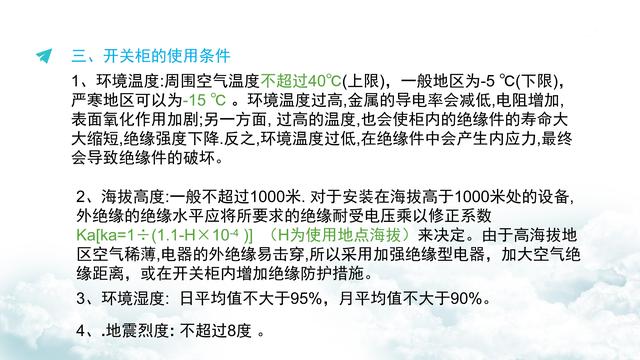

按地点

按安装地点分为户内和户外

(1)用于户内(用N表示);表示只能在户内安装使用， 如：KYN28A-12等开关柜;

(2)用于户外(用W表示);表示可以在户外安装使用， 如: XLW等开关柜。

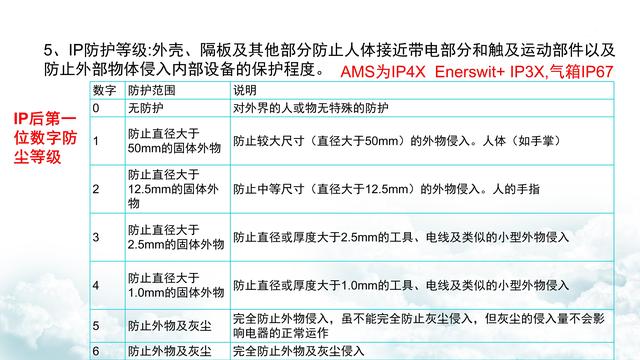

按柜体结构

按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类

(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜。

(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12型高压开关柜。

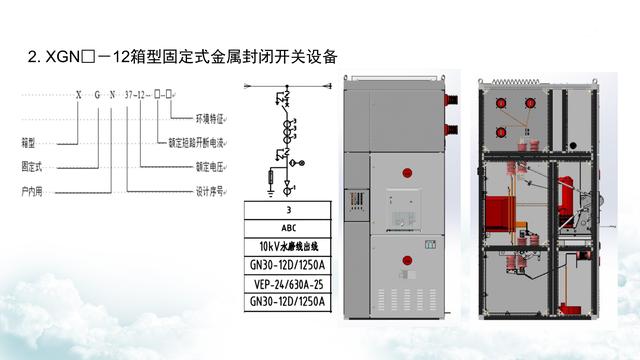

(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。如XGN2-12型高压开关柜。

(4)敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜
