1、建筑工程弱电工程施工方案：一套完的弱电工程线管施工方案

01正文

1.1.1.穿线技术要求

1) 线缆安装前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：

2) 管槽规格小。

3) 接口处有毛刺。

4) 埋地安装管槽阻塞、有水等。埋地管槽穿线前必须全面试穿。

5) 所有的钢管口都要安放塑料护口。穿线人员应携带护口，穿线时随时安放。

6) 余长：电缆在计算机出线盒外余长30cm，余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。

7) 分组绑扎：余线应按分组表分组，从桥架出口捋直绑扎好，绑扎点间距不大于50cm。不可用铁丝或硬电源线绑扎。

8) 转弯半径：50芯电缆转弯半径应不小于162mm。

9) 垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。在垂直桥架中的电缆要每米绑扎悬挂一次。

10) 桥架内布放电缆应平直，无缠绕，无长短不一。如果桥架开口朝侧面，电缆要每隔1米绑扎固定一次。

11) 电缆按照计算机平面图标号，每个标号对应一条线，对应的房间和插座位置不能弄错。两端的标号位置距末端25厘米，贴浅色塑料胶带，上面用油性笔写标号或贴纸质号签再缠透明胶带。此外在配线架端从末端到配线柜入口每隔1米用要在电缆皮上用油性笔写标号。

12) 按3%的比例穿备用线，备用线放在主干桥架内，每层至少1根备用线。

13) 穿线完成后，所有的电缆应全面进行通断测试。测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。如果持表端能听到断续的“嘀嘀”声，就OK，每根电缆的芯都要测。这样测试能发现的问题是断线、断路和标号错。

1.1.2. 线缆敷设检查

1) 检查穿线报告包括长度刻度表，和测试结果。

2) 现场检查电缆主干、分组绑扎情况、抽查标号、刻度，抽测通断。

3) 检查完成后，交监理审核、报验收。

1.1.3. 线缆绑扎规范

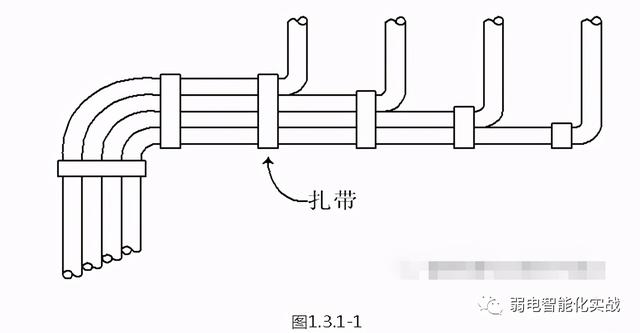

插头附近的电缆线应按序进行绑扎，不得使电缆线互相缠绕，按图1.3.1-1所示扎好 扎带，每列电缆的扎带高低应相同，电缆能保持顺直，与地面垂直。

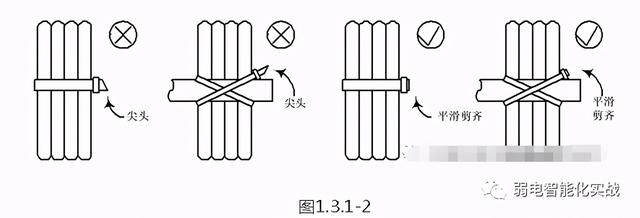

扎带在使用时，应视不同的情况使用不同规格的扎带，尽量避免使用两根或两根以上的扎带连接后并扎，以免绑扎后强度降低，扎带扎好后应将多余部分齐根平滑剪齐，在接头处不得带有尖刺，如图1.3.1-2所示。

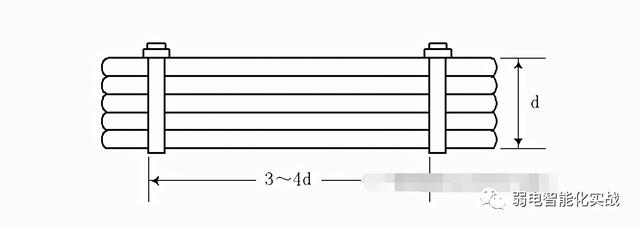

电缆绑成束时扎带间距应为电缆束直径的3～4 倍，如图1.3.1-3所示。

图1.3.1-3

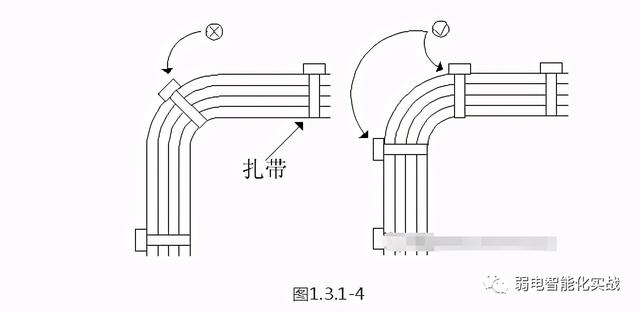

绑扎成束的电缆转弯时扎带应扎在如图所示的位置以避免在电缆转弯处应力过大造成的内芯断芯的故障。见图1.3.1-4。

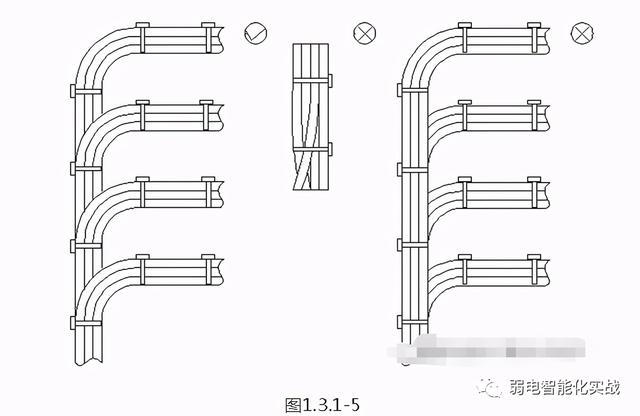

架内电缆的布放要求如图1.3.1-5：

1.1.4. 施工中的难点

(1) 埋地暗装钢管、桥架穿线

电缆管路采用埋地安装管槽的情况，管槽阻塞是最主要的问题，穿线前应全面试穿，否则必将被长时间的穿线过程拖跨。

(2) 吊顶内桥架钢管、桥架穿线

吊顶上穿线需要架梯作业，劳动强度较大，但如果管槽敷设都符合要求，应较顺利。应注意的问题是不要一次穿太多（少于20根）。

(3) 电缆保护

穿钢管时钢管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，不能有任何毛刺，以免损伤电缆。

拽线时每根线拉力应不超过11公斤，多根线拉力最大不超过40公斤，以免拉伸电缆导体。

电缆一旦外皮损伤以至芯线外露或有其他严重损伤，损伤的电缆段应抛弃，不得接续，接续的电缆无法满足信号传输要求。

整个工程中电缆的贮存、穿线放线都要耐心细致，避免电缆受到任何挤压、碾、砸、钳、割或过力拉伸。布线时既要满足所需的余长，又要尽量节省，避免任何不必要的浪费。

布线期间，电缆拉出电缆箱后尚未布放到位时如果要暂停施工，应将电缆仔细缠绕收起，妥善保管，不得随意散置在施工现场。

1.1.5. 线缆敷设图集

(1) 预埋管线布线

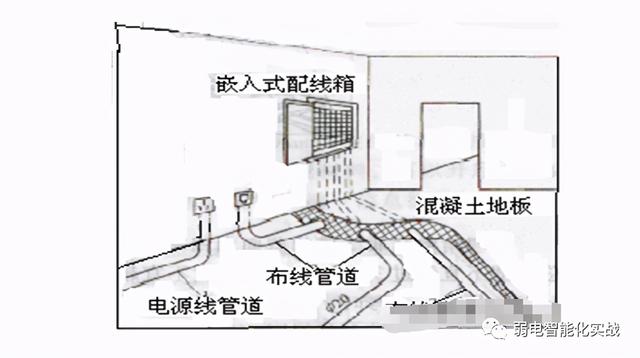

所谓预埋管线布线就是将金属管或阻燃高强度PVC管直接预埋在混凝土楼板或墙体中，并由电信间向各信息插座辐射，如图1.3.5-1所示。

图1.3.5-1预埋管线布线法

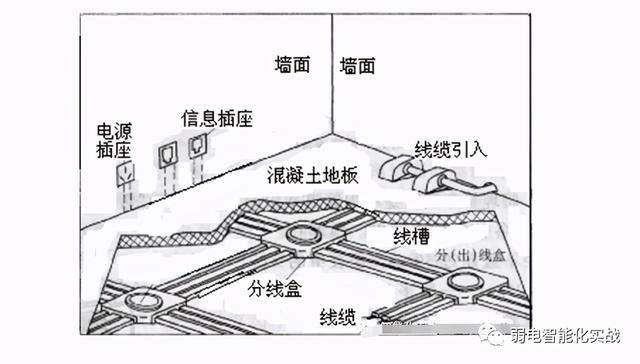

(2) 地面金属线槽方式布线

所谓地面金属线槽方式就是将长方形的线槽安装在现浇楼板或地面垫层中，每隔4～8m拉一个过线盒或出线盒（在支路上出线盒起分线盒的作用），直到信息点出口的出线盒。这种方式就是将电信间出来的缆线沿地面金属线槽布放到地面出线盒，或由分线盒引出支管到墙上的信息插座，如图1.3.5-2所示。

图1.3.5-2地面金属线槽方式布线

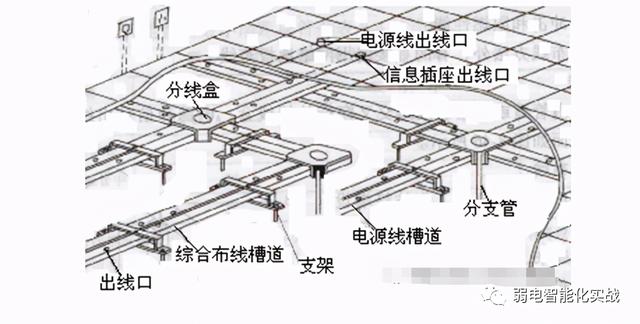

(3) 格形楼板线槽与沟槽相结合布线

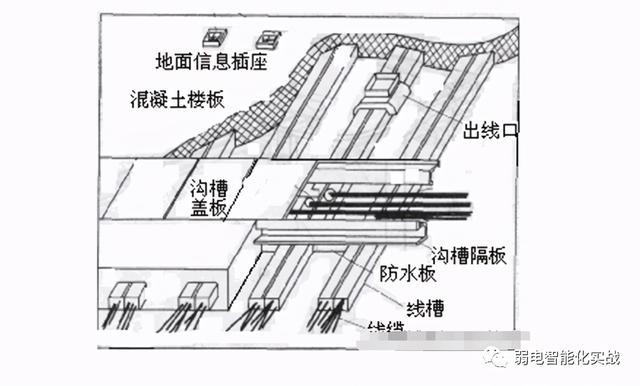

格形楼板线槽与沟槽相结合布线是指，将格形楼板线槽与沟槽连通成网，沟槽内电缆为干线布线路由，分束引入各预埋线槽，在线槽的出线口处安装信息插座，如图1.3.5-3所示。

图1.3.5-3格形楼板线槽和沟槽示意图

(4) 吊顶内布线

吊顶内布线是指先走吊顶线槽、管道，再走墙体内暗管的布线方式，常用于大型建筑物或布线系统较复杂的场所，如图1.3.5-4所示。

图1.3.5-4吊顶线槽、管道与墙内暗管结合布线

(5) 天花板内布线

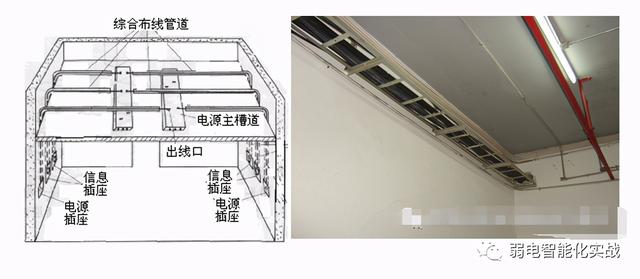

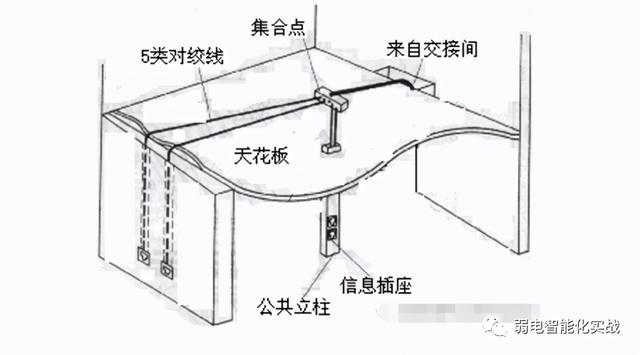

采用天花板内敷设缆线时，宜用金属管道或硬质阻燃PVC管予以保护。如图1.3.5-5所示，是在天花板内设置集合点(转接点)的分区布线方式。

图1.3.5-5在天花板内布线

(6)网络地板布线

网络地板是基于架空地板方式发展起来的大面积、开放性地板,布线方式如图：1.3.5-6。

图：1.3.5-6网络地板布线

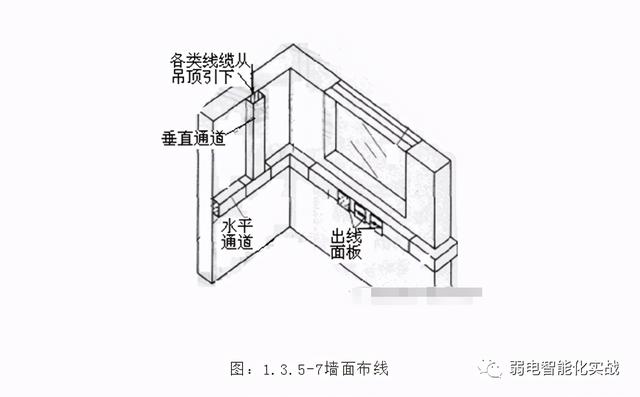

(7)墙面布线

由管道或线槽、缆线交叉穿行的接线盒、电源和出线盒及其配件组成墙面布线系统，如图：1.3.5-7所示。

2、建筑工程弱电工程施工方案，智能建筑弱电工程在建筑工程

弱电工程在建筑设计的阶段，很多时候就没有考虑弱电工程的需求。

建筑设计一般是由一些这个专业的建筑设计院的工程师设计，而这些工程师很少做过这种弱电工程的深化设计或者施工，对弱电这块的技术发展、行业的变化、用户的深度需求，根本不了解；所以在设计阶段根本就不在乎弱电的内容。

后期在我们弱电工程施工的时候，经常会发现一些这个问题。就是由于我们在建筑设计的时候根本没有考虑到弱电这块的需求，导致后期给弱电工程带来很多麻烦。

举个例子，如果我们做过一些这个公共建筑、办公楼、商住楼的，我们弱电机房在建筑内部、弱电机房和外部的运营商的通信线缆、外部的供电线、外部弱电设备的通信与供电线缆，在建筑的时候根本就没有涉及到线缆进出的一个位置，就连我们运营商的通讯线，也很难进到大楼的内部，或者只有一个运营商的线路预留。

今天我们就给大家去分享一下我们建筑设计阶段的弱电工程设计需求。可能有的人觉得这个没有意义，没有必要，但是我们作为弱电行业的一个从业者，了解这些会让你有更多的选择，也会提升你个人的价值，有句话不是说得好，书到用时方很少。就是这个道理。

一是合理确定本专业的设计方案、设备配置和设计深度;

二是合理选择本专业的机房、控制中心位置，满足机房的功能要求，保证系统运行的安全、可靠和合理性;

三是合理解决各系统的缆线敷设通道，保证系统安全和缆线的传输性能。

(1)了解建筑物的使用要求、板块组成、区域划分;

例如，我们这个建筑是商用、还是住宅、还是体育馆、或者是学校的一些教学楼，这就是我们要去了解它的一个使用要求。

板块的组成和区域的划分主要是针对我们弱电后期线路的规划，比方说我们一个建筑里面，下面四层属于商业区，中间是电影院、商场，办公楼哪几层是集中办公区，机房都在什么位置等。

(2)了解防火区域划分;

防火分区的划分主要是针对我们弱电的火灾自动报警系统，依据建筑防火的防火分区划分，要配合系统的设置。

(3)了解有否特殊区域和特殊用房;

这些特殊区域或者特殊用房，有时候会出现在一些高层或者超高层建筑里面，会在某些这个层区域设置餐厅、食堂。或者有的楼顶有一些这种露天的餐厅、花园。学校的特殊实验室等。

(4)提出机房及管理中心的面积、层高、位置、防火、防水、通风要求;

对机房这块这个要求就非常重要了，我们要给出建议，机房所在的楼层、位置，水、电、线路，管道、管井的需求。

(5)提出弱电竖井的面积、位置、防火、防水要求;

弱电竖井这块也非常重要，我们有一些建筑里他们没有考虑到一个楼层间的弱电间，我们很多时候，在后期总会将楼层间的弱电间设置竖井里面，面积小，而没有一个独立的位置。这就会导致楼层间若今天的环境很差，防水、防火的要求达不到，而且旁边强电的竖井或者电梯的竖井，都会由于强磁场而影响我们弱电的传输信号，更不要说什么防火、防水的要求，所以这个时候我们就建议在弱电竖井的旁边独立设置设备管理间，两层一个也行。

(6)提出缆线进出建筑物的位置

这个前面提到了，具体外面设置线路专用井，可以二次加线，与内部和外部的线路井相同最好。

施工图设计阶段需求下节再续
