1、固态继电器的作用：固态继电器只有单一的作用吗？带你了解不一样的固态继电器
2、固态继电器的作用，固态继电器应用在哪的

1、固态继电器的作用：固态继电器只有单一的作用吗？带你了解不一样的固态继电器

固态继电器简写SSR（Solid State Relay），是一种全部又分离的固态电子元件（如光耦合器、晶体管、可控硅、电阻、电容、集成电路等）组成的无触点电阻开关，这里请注意，相比较与继电器、接触器，固态继电器是无触点的耦合开关。因此，广泛的应用于计算机外围接口设备、恒温、调温系统、控制电炉加热等方面。另外在化工、煤矿等需要防腐蚀、防潮湿的领域也大量的使用。

固态继电器的外形

固态继电器的输入与输出之间是电绝缘的，同时与普通的电磁继电器相比，SSR体积小，开关速度快，没有机械触头，因此也不存在氧化或机械磨损。固态继电器因为依靠半导体器件耦合作用，因此其内部类似填充胶包裹内部电路，不害怕有害气体腐蚀和机械引起的震动。另外，SSR的驱动电压较低，电流小也是在市场广泛受欢迎的原有之一。电有分直流和交流，在工业现场固态继电器根据电流类别不同分为直流（DCSSR）固态继电器和交流（ACSSR）。

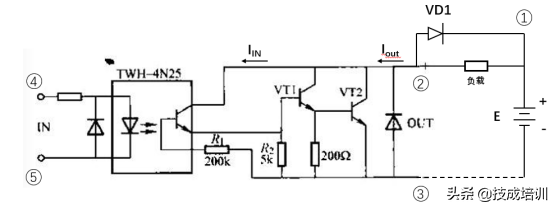

DCSSR工作原理图

上图原理图可看出一起有个引脚，即2、3、4、5。其中4和5用于输入控制电压，引出脚2、3用于输出控制电压。4N25是耦合电路，其余为触发电路。当输入电压大于发光二极管正向压降时便有IIN流过，于是IOUT流过。UIN越大，Iout也越大，直至饱和。上图外接二极管VD1用于感性负载（如电机、电磁阀等）情况下，防止由于DCSSR突然截止所引起的过高电压。

——END——

2、固态继电器的作用，固态继电器应用在哪的

固态继电器的作用?固态继电器可以具有短路保护，过载保护和过热保护功能，与组合逻辑固化封装就可以实现用户需要的智能模块，直接用于控制系统中，我来为大家讲解一下关于固态继电器的作用?跟着小编一起来看一看吧!
