CAD工程制图中会用到很多线条样式，既有直线，也有曲线。下面我就来讲讲如何使用“样条曲线”命令，绘制曲线。

操作方法

首先，打开CAD，点击页面左侧工具栏中的“样条曲线”按钮，开始绘制。

也可以点击菜单栏“绘图”，在下拉菜单中选择“样条曲线”命令，效果是一样的。

开始绘制，先在图中画一个点，移动鼠标指定下一点（该点为控制点，曲线经过这个点并可以改变曲线形态）。

接下来，继续指定控制点，并绘出曲线直到曲线终点，如图所示。

在曲线终点右键点击，弹出菜单后，选择“确认”。

接下来会要求分别指定起点和端点的切向，我们分别点击一下右键，表示确认。

这样，就退出曲线绘制了，效果如下图。

声明：本篇经验系「www.coozhi.com」原创，转载请注明出处。

2、AUTOCAD——样条曲线命令

创建能够在控制点之间产生的一条光滑曲线。

执行方式

命令行：SPLINE

菜单栏：绘图→样条曲线

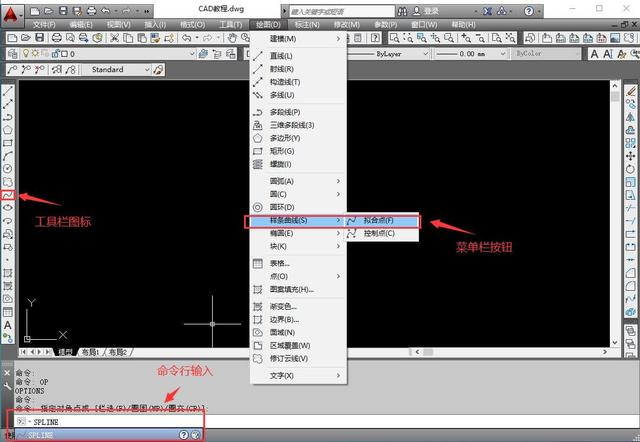

工具栏：样条曲线命令图标

“样条曲线命令操作命令位置”界面

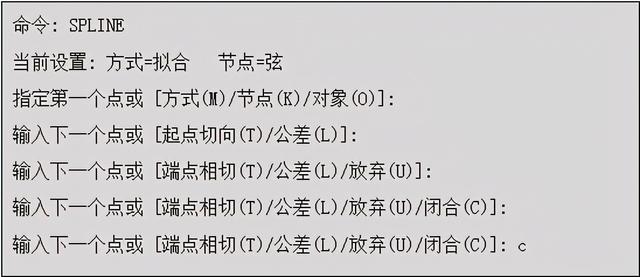

执行以上命令后，命令行会显示以下信息：

选项说明

（1）对象：将二维或三维的二次或三次样条曲线拟合多段线转换为等量的样条曲线，然后删除该多段线。

（2）闭合：将最后一点定义与第一点一致，并使其在连接处相切，以闭合样条曲线。

（3）拟合：修改当前样条曲线曲线的拟合公差，根据新公差以现有点重新定义样条曲线。

（4）起点切向：定义样条曲线的第一点和最后一点的切向。

绘制样条曲线效果如图：
