1、creo弹簧怎么画：creo怎么画弹簧

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下如何使用creo创建弹簧。

工具/材料

creo5.0

操作方法

打开creo软件，创建一个新的零件，如图所示。

在菜单中点击“扫描”，然后点击“螺旋扫描”，如图所示。

在螺旋扫描操作页面，点击“参考”，然后点击“定义”设置草绘平面，如图所示。

点击“中心线”，画出旋转中心，如图所示。

画出弹簧的外形线，也是螺旋的轨迹线，此线必须是开口的，只能在旋转中心的一侧，如图所示。

在螺旋扫描页面，点击“创建扫描截面”功能键，进入弹簧截面图绘制，如图所示。

绘制一个封闭的图形，此图形也要在旋转中心的一侧，在这以矩形为例，如图所示。

设置弹簧参数，输入间距值，选择螺旋方向，默认是右旋弹簧，最后点击“绿色对勾”即可得到弹簧，如图所示。

特别提示

以上纯属个人编写，请勿转载抄袭。

2、Proe/Creo压缩弹簧仿真教程，希望你能掌握到

1.新建一个组件文件。

​

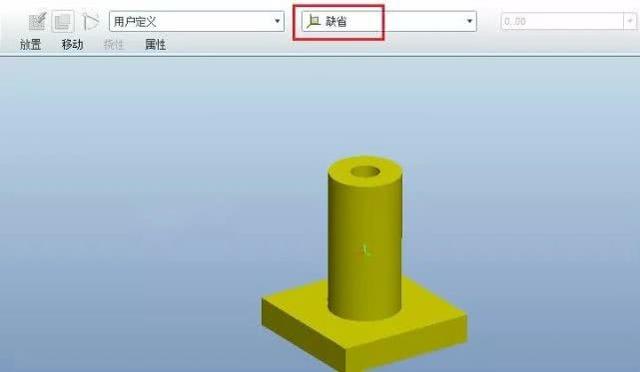

2.添加零件“dizuo”,以缺省的方式放置。

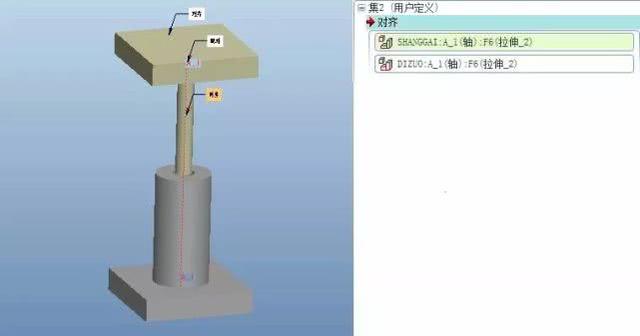

3.添加“shanggai”，选择两个零件的轴进行对齐。

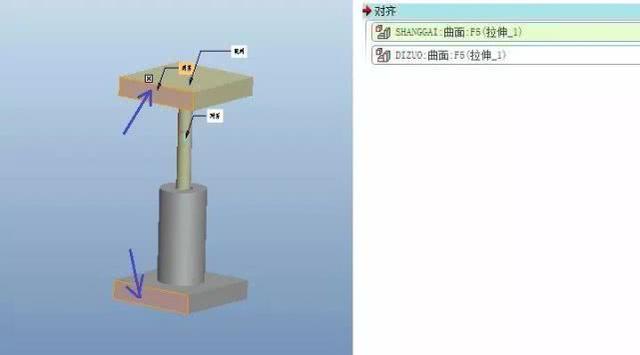

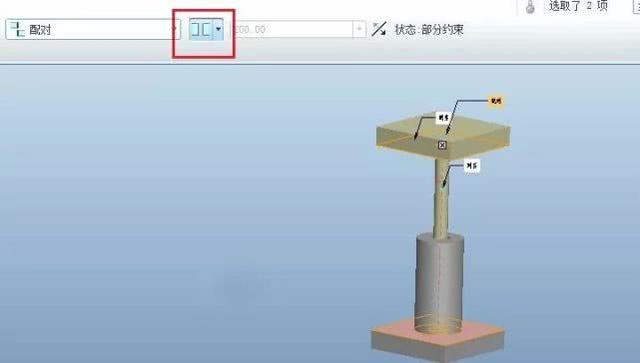

选择下面的两个平面进行对齐。

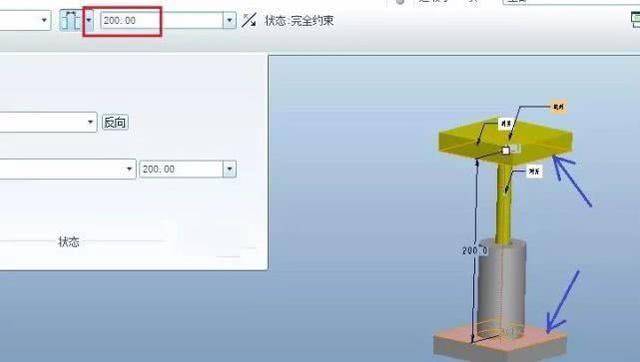

选择下图所示的两个面，距离输入为200.

将两个面的对齐方式设置 为定向，从而可以保证两个面的距离为200.

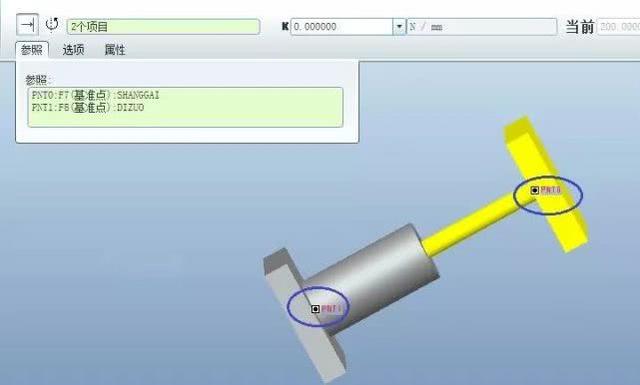

4.点击【应用程序】-【机构】，添加一个弹簧。通过选取两个零件上的两个点来设置弹簧的位置。

点击【选项】，设置弹簧的直径。

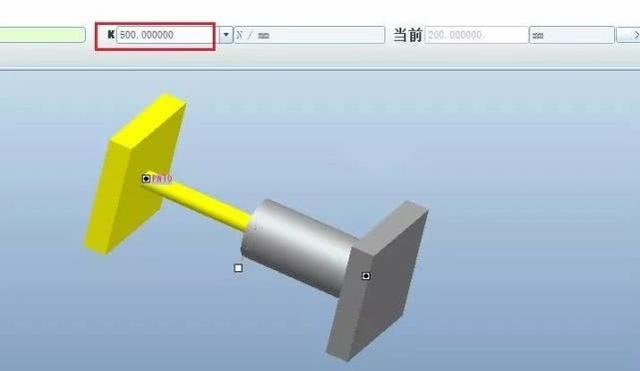

设置弹簧的弹性刚度。

完成。

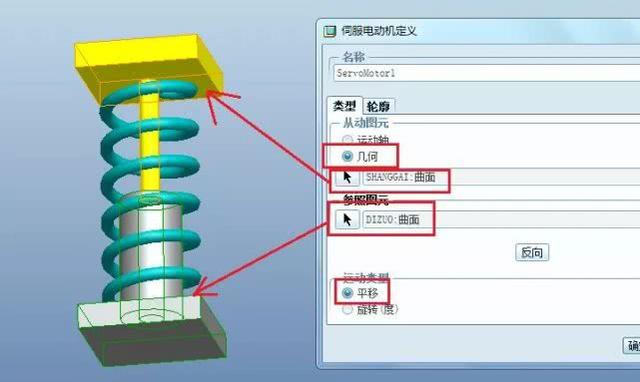

5.添加一个电机。按照下图进行设置。

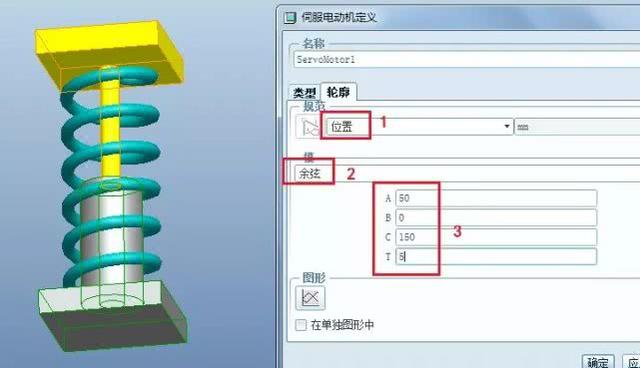

设置电机的参数。在规范栏选择“位置”，模选择“余弦”，为了保证shanggai在100~200之间来回震荡，A=（200-100）/2，C=（200+100）/2,T=10,B=0.

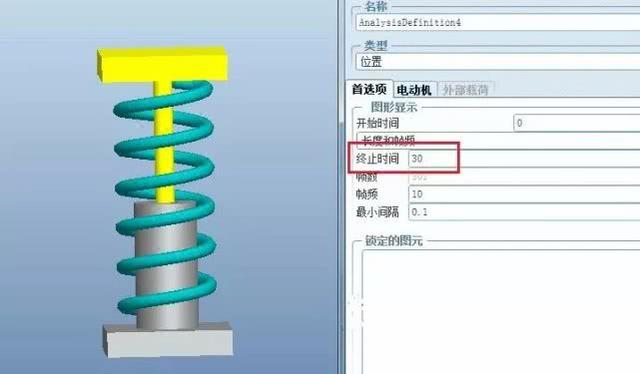

6.点击【机构分析】，设置终止时间为30,点击运行，弹簧就开始来回震荡了。

完成。
