1、cad怎么建立动态块：CAD中“拉伸动态块”的制作

CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，块的创建和使用是非常必要的一部分，那么CAD怎样制作拉伸动态块？许多新手可能对此毫无头绪，为了帮助大家更快上手，下面的教程分享给大家。

方法/步骤

第1步

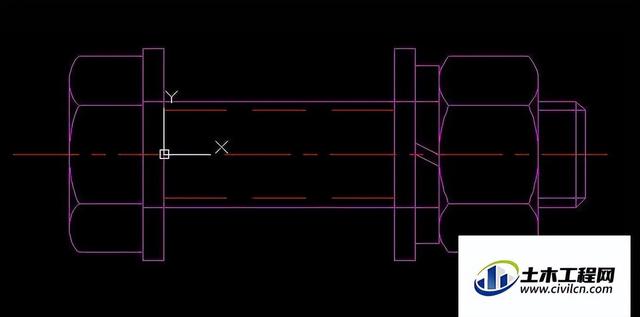

以绘制螺栓为例。首先要画一个螺栓的基本图形。

第2步

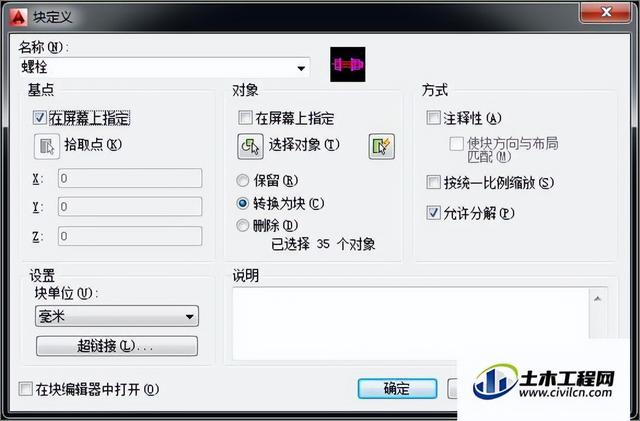

将螺栓创建为块参照，命名为“螺栓”。

第3步

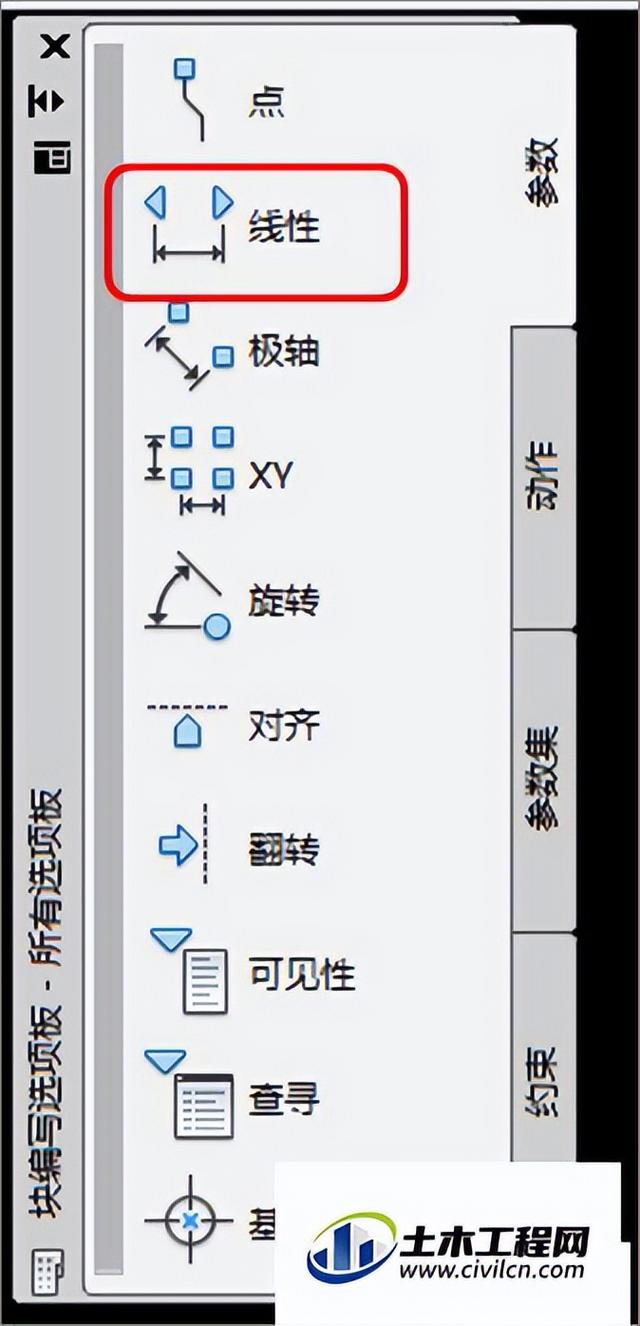

进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。

第4步

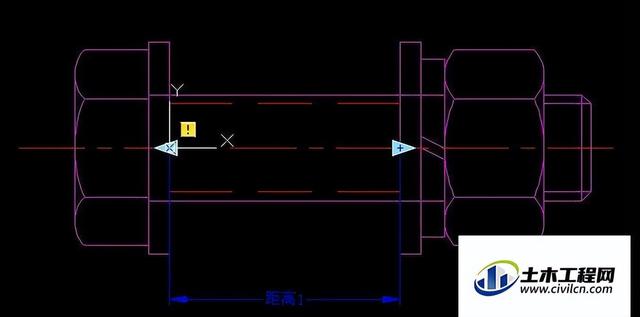

利用“线性”标注拉伸的起点和终点。

第5步

在“块编写选项板”的“动作”一栏中点击“拉伸”。

第6步

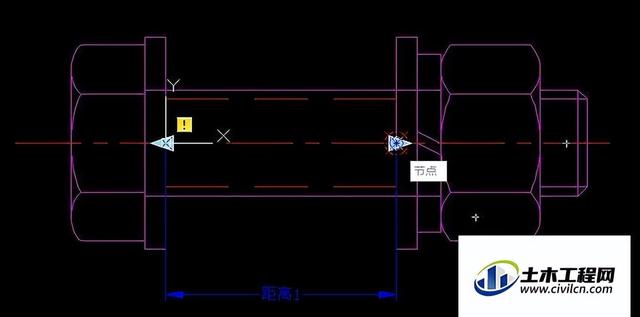

此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。

第7步

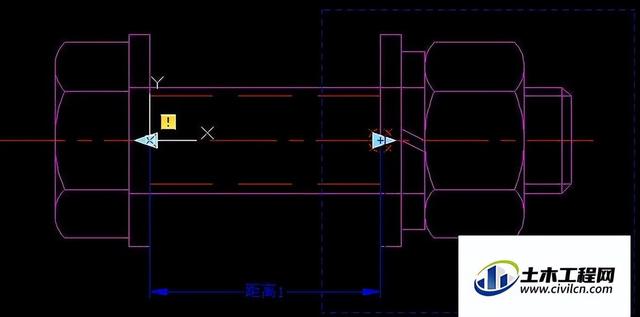

分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。

第8步

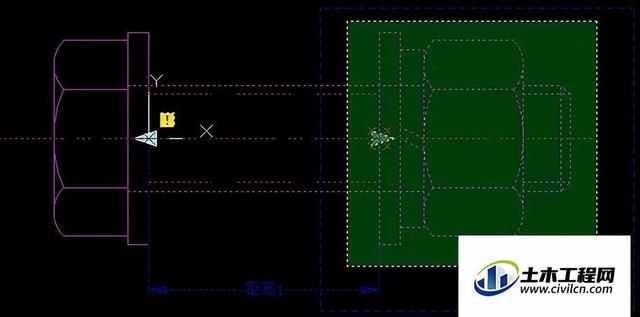

框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在已经设置好了拉伸动作。

第9步

2、cad怎么建立动态块，CAD动态块制作方法

CAD动态块制作方法—可见性动态块

CAD动态块制作方法—拉伸动态块

今天来讲一下含有旋转动作的动态块制作方法。

我们用立面索引符号来举例。

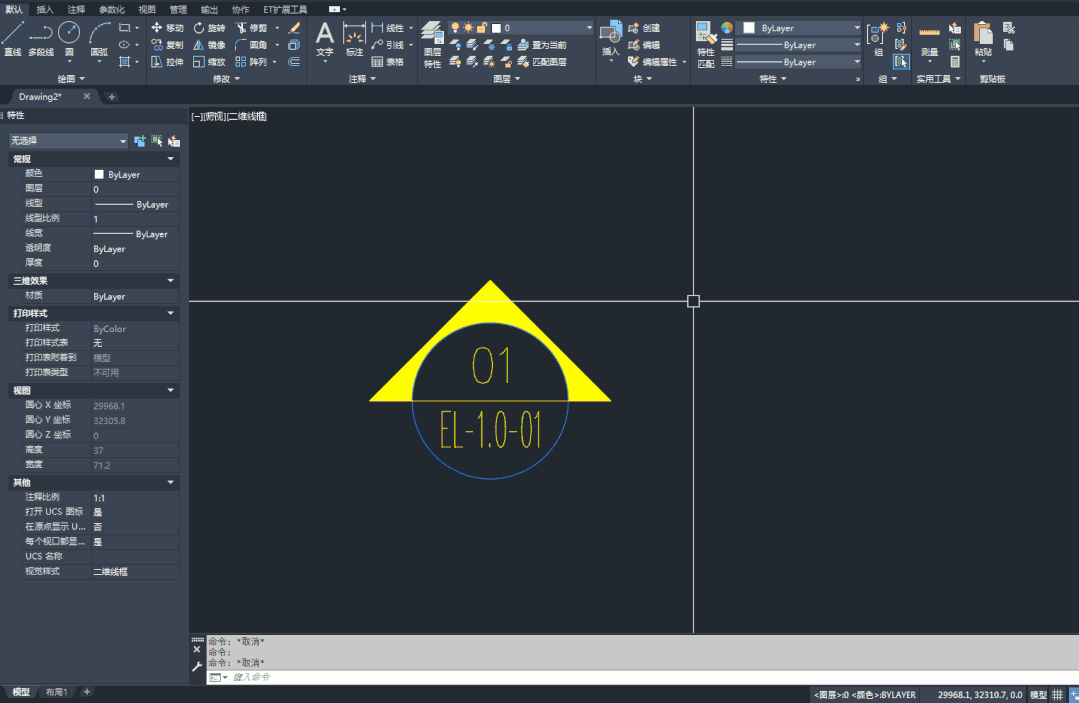

旋转动态块

• 首先制作一个带有属性定义的立面索引符号的图块。（此步骤省略，自行制作）
• 如果不会制作属性定义的图块，可以看一下这篇文章——CAD图块相关知识
• 进入到块编辑器界面。

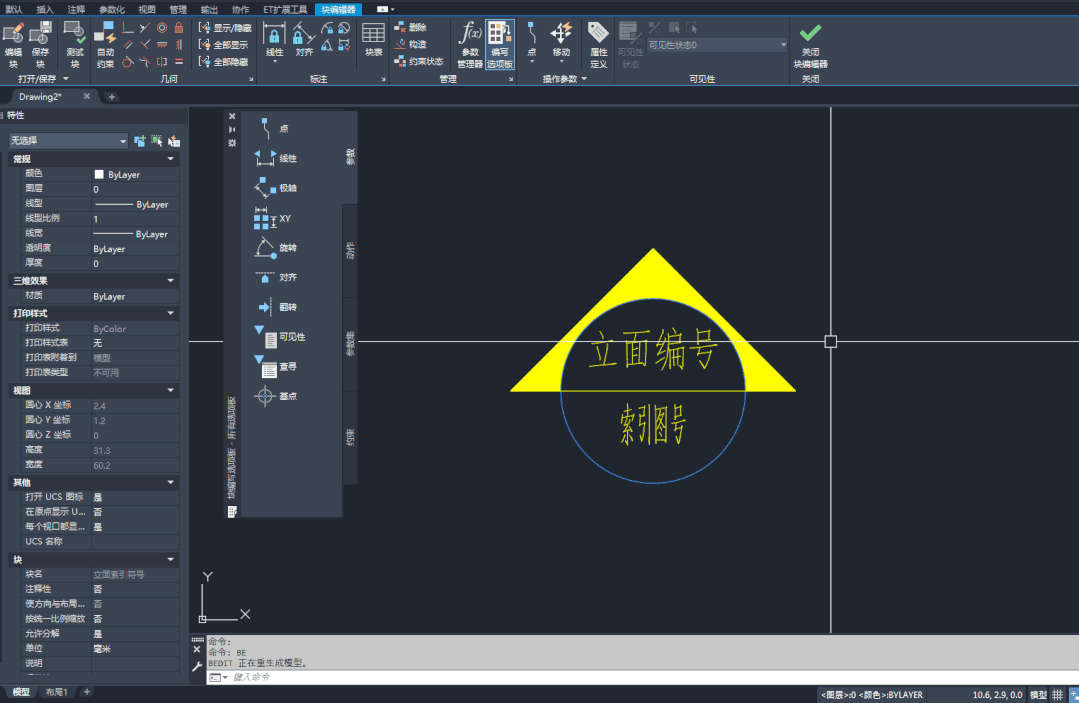

• 在【参数】面板中选择“旋转”参数。

1. 指定基点：选择圆心点；
2. 指定半径：范围拉到能够包含整个图块；
3. 指定角度：输入360。

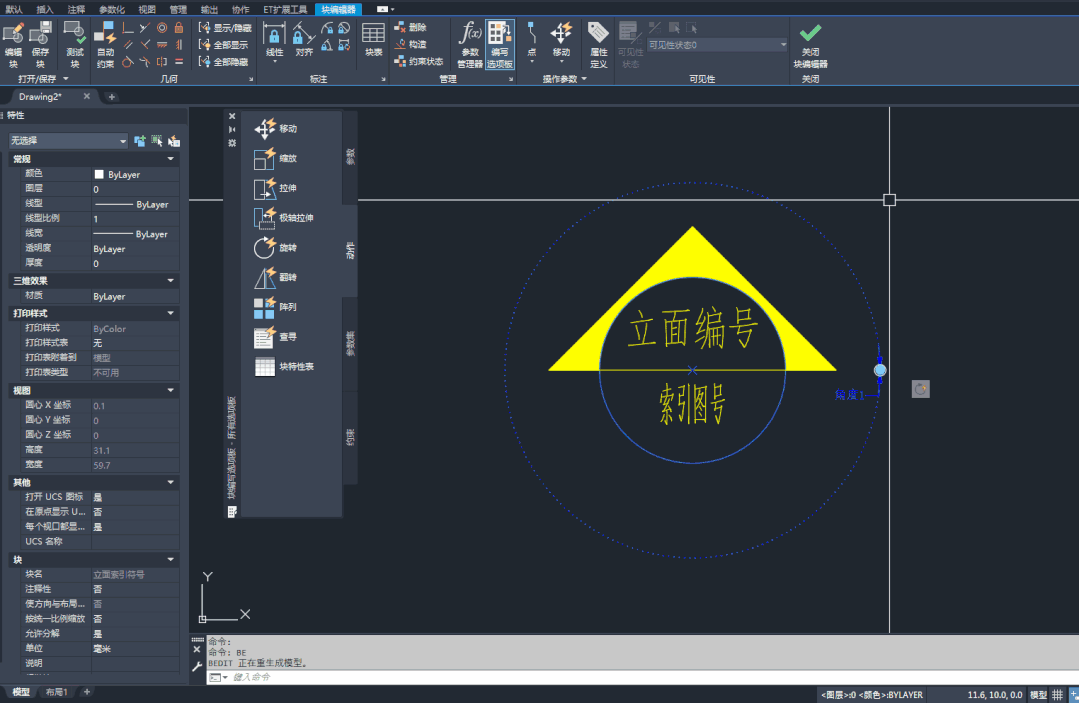

• 在【动作】面板中选择“旋转”动作。

1. 选择参数：点击刚刚赋予的旋转参数；

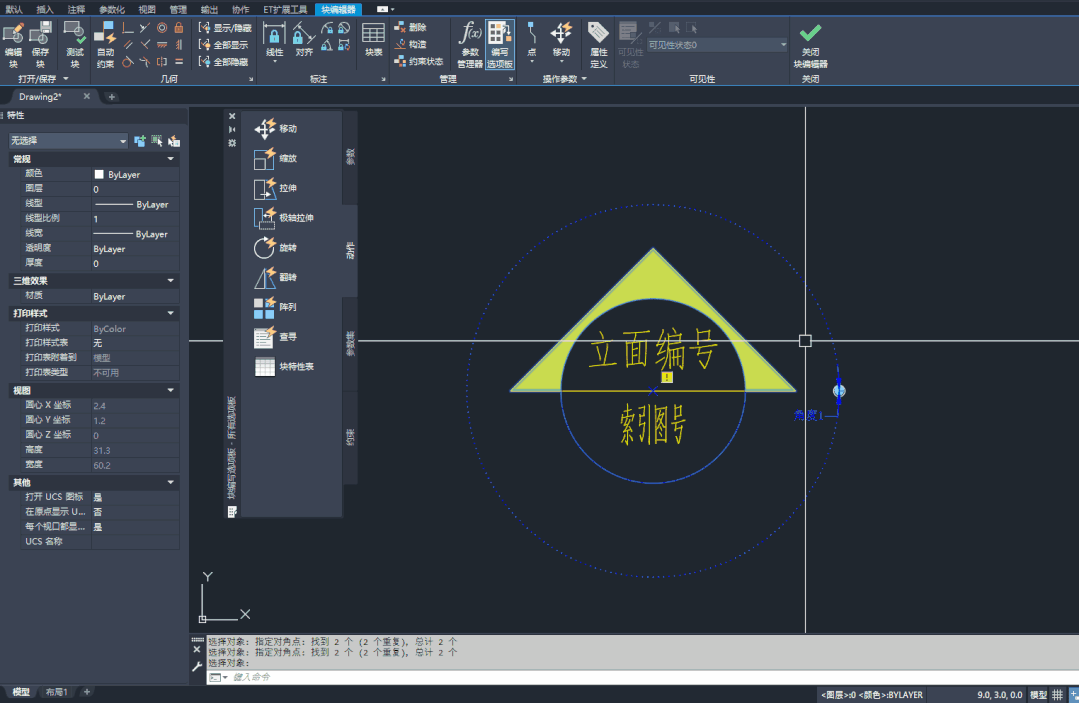

2. 选择对象：选择需要旋转的对象，然后点击右键。
3. 可以看到旁边出现了一个旋转的小图标。

• 因为圆圈内的字体我们不需要进行旋转，所以选择对象的时候不要选中字体。

• 退出块编辑器并保存。

看一下效果。

强迫症看到控制旋转动作的圆点在图块的旁边就不能接受，我们可以将圆点改到箭头上。
