1、饮水机原理图1（饮水机理论基础!）

饮水机示意图1(饮水机理论基础！)

——饮水机的组成

(1)饮水机的外部构成

如下图所示，饮水机外部主要由显示屏、按键、热水键、冷水龙头、面板、热水出口、上门、水杯、水箱、保鲜柜、下门、电源线、冷水出口、热水出口等组成。

(2)饮水机内部组成

饮水机内部主要由智能座椅、加热装置、制冷装置和消毒装置组成。

1)饮水机智能座

2)饮水机的加热装置

3)饮水机的制冷装置

4)饮水机消毒装置

二。饮水机原理概述

1、饮水机的基本工作原理

大多数饮水机在机体的前上方有三个指示灯，分别是红色的加热指示灯、黄色的保温指示灯和绿色的电源指示灯。也有少数饮水机(如美的)增加了消毒指示灯。

饮水机的加热、制冷、消毒由各功能开关控制。打开饮水机电源，按下功能开关，相应指示灯亮，其中绿灯亮，表示电源已打开；红灯表示饮水机正在加热。当水沸腾时(沸水的温度取决于安装在水箱外壳上的温控器，一般为85℃)，温控器内部触点断开，切断加热水胆的电源。此时红灯灭，黄灯亮，表示水已经烧开，正在保温。当水箱内沸水减少，加入冷水时，水温下降，温控器内部触点自动闭合，水箱加热电源开启。此时黄灯熄灭，红灯再次亮起，表示饮水机进入第二次加热烧水。这个循环使热水箱中的水温保持在85~95℃。

一种具有消毒功能的饮水机，在箱体的右上方设有消毒定时旋钮。转动旋钮，消毒指示灯亮，安装在饮水机内的臭氧发生器工作。一般启动10mim后，柜内臭氧浓度超过20mg/ml，对柜内容器进行消毒；当设备消毒时间到时，消毒指示灯熄灭，表示消毒结束。

2.压缩制冷饮水机的工作原理

压缩制冷饮水机的制冷电路由制冷开关、电源保险丝管、制冷温控器、PTC启动器、压缩机和制冷指示灯组成。其工作原理如下:

制冷开关闭合后，220V交流电压通过电源保险丝管、制冷温控器、TPC启动器到达压缩机电机，制冷指示灯亮，压缩机电机开始运转。压缩机启动后，启动绕组电源自动断开，电机运行绕组保持运行。制冷剂在密封系统中不断循环，吸收冷水的热量，使冷水温度下降。当水温降至5℃时，温控器触点断开，制冷回路电源切断，制冷停止，制冷指示灯熄灭。当冷槽温度自然上升到10℃时，温控器触点闭合，制冷回路电源接通，制冷回路工作，制冷状态恢复，如此重复上述过程，使冷槽内的水始终保持在5 ~10℃。

3.温水饮水机的工作原理

暖水器的加热电路由加热开关、电源保险丝管、加热温控器、电加热管和加热指示灯组成。其工作原理如下:

饮水机插上电源，按下电源开关，220V交流电通过电源的保险丝管和加热温控器的常闭触点到电热管，加热指示灯亮，电热管升温，使热水箱内水温升高；当热水箱内水温升至95℃时，加热温控器触点断开，电源电路切断，加热指示灯熄灭，加热管断电停止加热，此时饮水机进入保温状态；当水温降至85℃时，温控器触点闭合，加热电路接通，加热指示灯亮，加热管再次开始加热。重复以上过程，使饮水机的热锅水温保持在85 ~95℃。

温水饮水机的电路有双重保护。当饮水机发生超温或短路故障时，超温保险丝会自动熔断或无法手动复位。排除故障后，将超温保险丝按原型号规格更换新的，然后用手将温控器的复位按钮手动复位，触点闭合重新工作。

4.半导体直冷冷热饮水机的工作原理

使用时，半导体直冷式冷热饮水机由水箱提供常温水，分两路进水:一路进入冷容器，冷水制冷后排出；另一种方法是放入火锅中，用热水加热。

按下制冷开关后，交流电压经电源变压器降压、整流二极管整流、电容滤波后输出DC电压，用于半导体制冷组件的制冷和风扇的排气，制冷指示灯亮。因为半导体直冷冷热饮水机没有自动控温，所以开机后制冷指示灯一直亮着。

按下加热开关，加热指示灯亮，电热管升温，火锅里的水升温。当水温升至设定温度时，温控器触点断开，加热电源自动切断，加热指示灯熄灭，电热管停止加热；当水温降至设定温度时，温控器触点闭合，加热电源自动接通，加热指示灯亮，电热管升温；重复上述过程，保持水温在85~95℃。

2、饮水机里的水，竟然比马桶水还脏？大家警惕饮水机变“污水机”

水是生命的源泉，没有水，也就没有生命的孕育和人类的繁衍。然而，随着经济的迅速发展，水污染日趋严重。

现如今，喝什么水，能不能喝上安全的水，已经成为人们越来越重视的问题。

据世界卫生组织统计，全世界80%的疾病是由不安全的水和恶劣的环境卫生条件造成的，其中饮用不良水质导致的各种疾病高达50多种。

我国243个“癌症村”中，其中64个是直接由水污染导致，人们越来越关注饮用水的安全性问题。

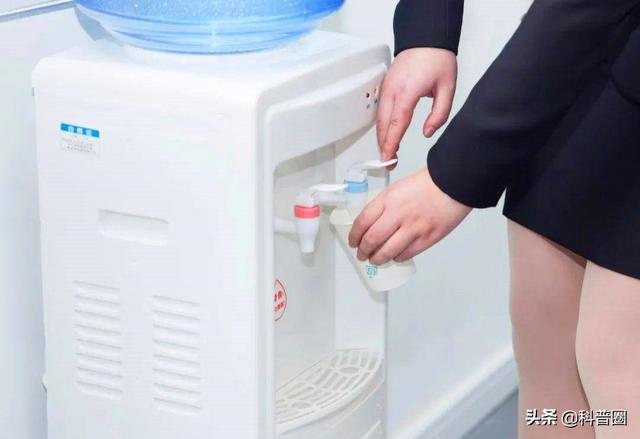

饮水机的出现，不仅方便了人们饮水，还提高了饮水质量。在许多家庭里，几乎家家都备有饮水机，而在许多公共场所，例如医院、学校、办公室、餐厅等，饮水机可以说是必备电器了。

可是，饮水机忽视清洁，会存在一个非常大的卫生隐患。有调查显示，43%的家庭从未清洁过饮水机，即使清洁过的家庭，也只是进行简单的擦洗。

专家警告，饮水机长期不清洁，成为“细菌的温床”，机内的储水胆会滋生大量细菌病毒，沉积污垢、产生重金属，甚至滋生红虫。

你每天喝的可能就是“污水”、“细菌水”，这样的水真的敢放心喝吗？

饮水机到底有多脏？

原本购买饮水机就是为了方便喝到干净放心的水，但忽视清洁或清洁不当，饮水机反而会造成水源的二次污染。那么污染的源头从何而来？

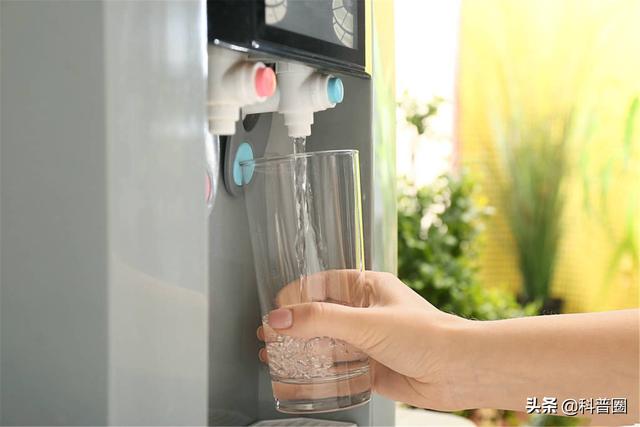

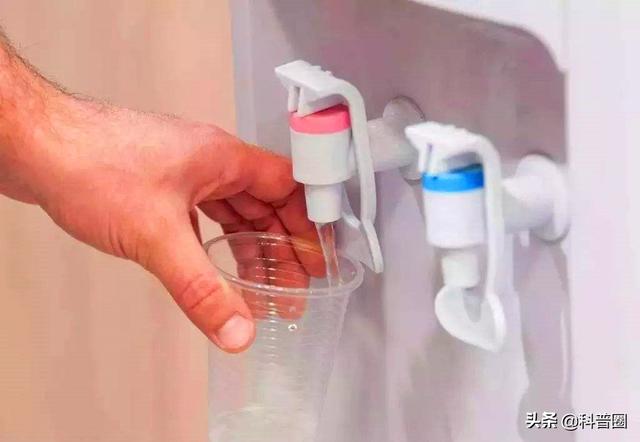

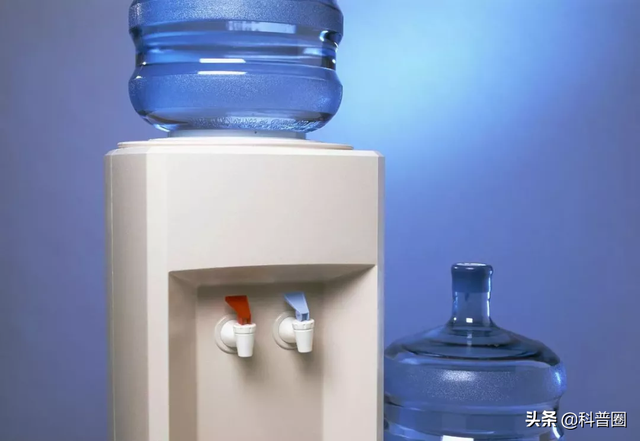

我们知道，饮水机是根据空气压力原理进行运转的，通过借助外界的空气进入机箱产生“压力差”出水。我们每接一杯水，就会有相应体积的空气进入饮水桶，如此一来也就给细菌病毒留下了可乘之机。

空气中的飞虫、灰尘、细小颗粒物、微生物等都可能会通过空气进入到饮水机内部，造成饮用水的二次污染。

此外，桶装水由于生产条件或技术的限制，在装桶时不可避免会含有一定的微生物，并且矿泉水中的矿物质在加热后会在元件表面形成水垢。

虽然这些水垢本身对人体健康影响不大，但是长期、大量积聚，未定期清洁的饮水机内胆，就成了细菌生长的“温床”。

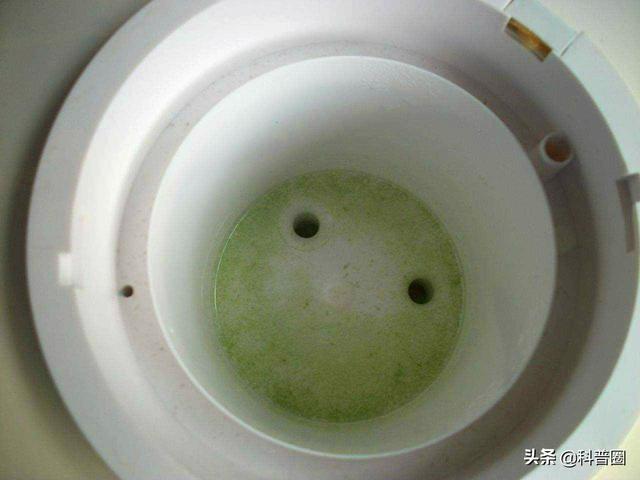

央视对此也曾进行过报道，饮水机如果长期使用，其储水胆、水道、出水口等地方，很容易沉积污垢，从而导致大量细菌滋生。饮水机忽视清洁，卫生状况非常堪忧。

有人做过一项实验，选择一款出厂5天的桶装水，分别用两台饮水机进行实验，一台是全新的，一台用了3年。为了保证实验的严谨性，事先对饮水机进行了全方面的杀菌消毒。

随后将桶装水放到饮水机上静置6天，结果让人大吃一惊！这两桶水中的细菌总数都大于1000个/ml。

要知道，我国《生活饮用水标准》中规定，每100ml饮用水中的细菌总数，不得超过100个，实验中饮水机放置几天后的水，远远不符合国家饮用水标准。

接下来，实验人员又测试饮水机烧开的热水细菌情况，实验结果表明，虽然和冷水相比，烧开的热水细菌种类有所减少，但是细菌总量并没有明显减少。

美国有一项试验，从公共场所饮水机以及一处厕所的冲马桶水取样，结果更令人惊讶，饮水机里的水竟然比冲马桶的水还脏！

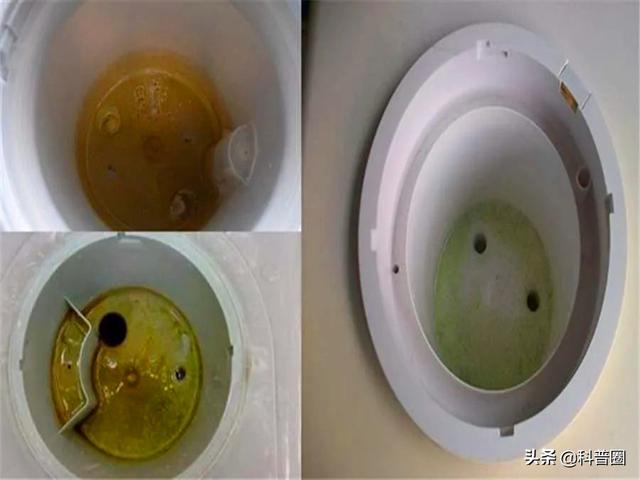

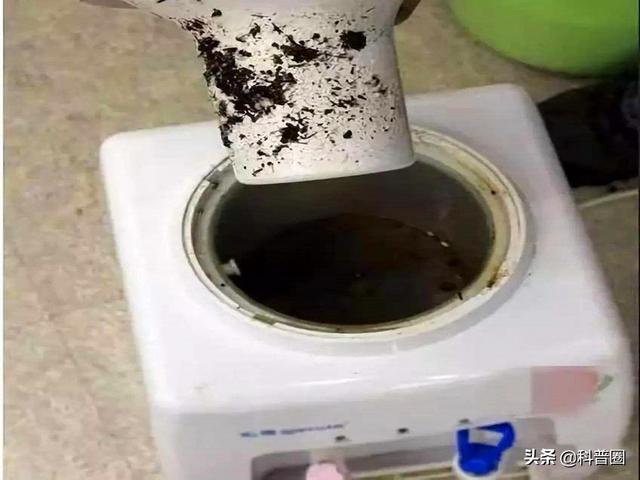

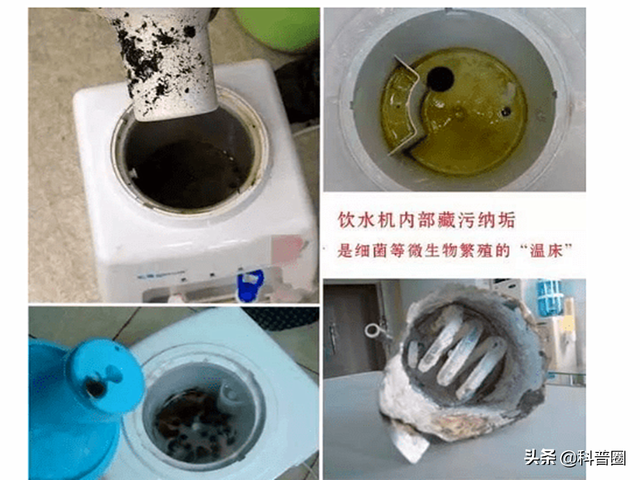

不知道大家的饮水机多久清理一次呢？半年还是一年？或者从来没清洗过？来看看半年没清洁过的饮水机内部，卫生程度堪比马桶！

饮水机使用不当，可能会导致饮用水的细菌在短时间内成百上千的增加，你每天喝的可能都是“污水”。

警惕饮水机变“污水机”

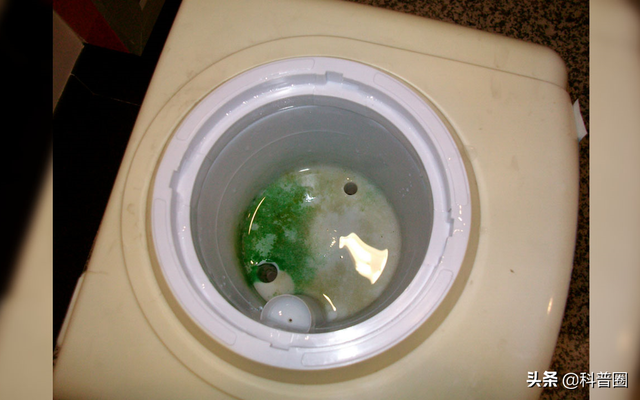

饮水机并不是密封状态，我们在换水时还会有少量的旧水残留在饮水机内，造成交叉污染，时间越长，饮水机上的细菌就越多。

据有关环境卫生监测部门检测显示，饮水机3个月不清洗，就会大量繁殖细菌，成为有毒的“添加剂”。人们喝了细菌超标的水，可能会引起腹泻等问题，长此以往会不断侵蚀身体健康。

日常生活中，许多人都只是换掉上面的饮水桶，很少或根本就不清洁饮水机的内胆，这样不仅喝不到“放心水”，饮水机变“污水机”，甚至还可能会病从口入。

专家建议，为了防止饮水机的二次污染和水垢形成，应当每3个月清洁消毒一次。使用饮水机过程中，如果闻到水有异味，或者换水时发现水槽内有白色或黄色的水垢，建议按照说明书要求清洗。

若饮水机的水流变小、烧开水的时间延长，可能都是饮水机发出的“清洁信号”。

此外，桶装水开封后最好在7天内饮用完，处于静止状态的桶装水，放久了也很容易滋生细菌。

饮水机并不等于“净水机”，不经常清洗的话就会成为你生活中的“健康杀手”，如果做不到定期清洁消毒饮水机，建议你不用饮水机，直接用桶装水烧水喝吧。
