大角度混凝土斜圆柱施工技术

关瑞1，任庆峰2

（1.山西职业技术学院建筑工程系，太原 030006；2.山西建筑工程集团有限公司，太原 030009）

摘要：通过采用新型模板材料及多次优化的施工方案，不但在安全的前提下，提高了施工效率，而且较好的解决了斜圆柱难于加固和混凝土浇注难以振捣密实的问题。使得成型后的混凝土斜圆柱外观漂亮，达到了清水混凝土的标准，同时混凝土质量通过实测和检验，也达到了工程的设计要求，取得了较为满意的效果，得到了建设单位及业内同行的一致好评。

关键词：大角度混凝土斜圆柱；木塑圆柱模板，AutoCAD精确放样；清水砼

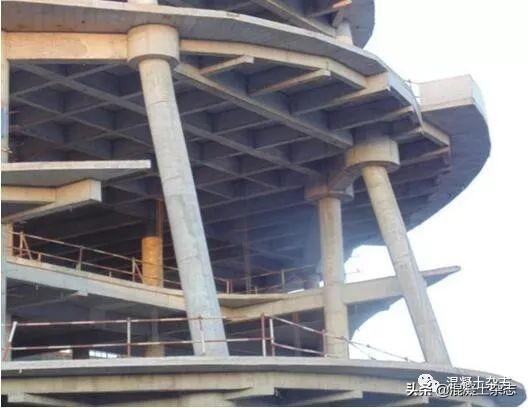

近年来，随着建筑业的飞速发展，各地的标志性建筑越来越多，为了满足建筑物独特的建筑造型，异形柱越来越多的被应用到大型公共建筑中。其现浇钢筋混凝土倾斜圆柱应用较为广泛。而现浇钢筋混凝土倾斜圆柱的施工有一定难度，柱插筋斜度控制、圆柱模板制作、梁柱模板节点切割等均直接响施工质量及观感效果。通过对现浇钢筋混凝土倾斜圆柱施工技术进行研讨和创新，并经工程实践，形成了操作简便、经济合理、方法可靠的施工技术，为同类工程提供参考。

1、技术原理及适用范围　　

1.1技术原理：对于模板支撑脚手架，采用易于搭设的扣件式钢管脚手架；对于斜圆柱的施工，采用新型木塑建筑圆模板；运用AutoCAD精确放样，对空间几何数据精确定位；通过控制模板的裁割角度、支撑架的搭设方式，来满足斜圆柱支设模板的施工要求。

通过加强对斜圆柱模板的加固，将斜圆柱下方的支架视为稳定的支座，加强垂直于斜圆柱的钢管的加固，有效地保证了斜圆柱的支撑的稳定性。

1.2适用范围：适用于圆形竖轴倾斜角度较大的现浇混凝土柱结构的施工。此类结构常见于文化娱乐设施、体育馆、展览馆等大型公建项目和有特殊空间要求的工业建筑上。

2、施工关键技术

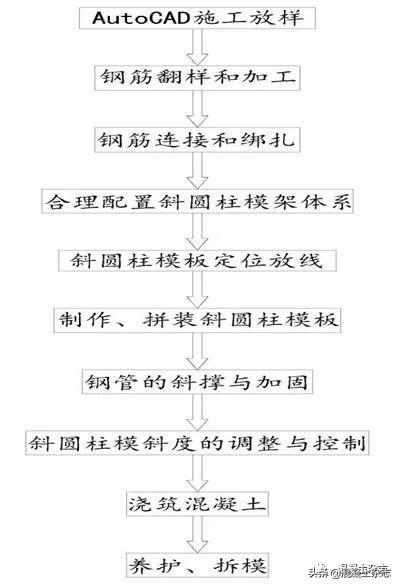

2.1关键技术工艺流程

2.2 关键技术主要过程

2.2.1 AutoCAD施工放样

先在电脑中用AutoCAD将各种平面尺寸、空间尺寸与钢筋、要支设的柱模的关系进行放样，通过放样，得出倾斜角度、柱顶和柱底的平面倾斜距离、柱子的投影线与各种相应轴线之间的距离，得到详细准确的尺寸。在实际施工中，根据得出的各种尺寸进行施工。

2.2.2钢筋翻样、加工：安排专职钢筋技术人员按照图纸设计要求，同时利用计算机AutoCAD辅助,结合工程中的实际情况，对钢筋进行抽样，对每根柱主筋进行单独的编号、计算，且在料单中注明每根主筋的长度，下料时要对照翻样图和料单单独下料。箍筋加工前先加工样板，经验收合格后方可大量加工。箍筋同样绘制翻样图，注明圆柱部位，单独码放。下料后系上料牌，料牌上表明使用位置、的型号、编号等，防止混用。加工过程中随时检验，与样板进行比照。

2.2.3钢筋连接、绑扎:绑扎钢筋前先根据放好的斜圆柱控制线调整斜圆柱主筋预留钢筋的位置，然后将主筋预留钢筋调整到斜圆柱的方向，柱主筋调整完成后开始将箍筋按照计算好的数量套好；套好后进行主筋的连接和绑扎。在正式绑扎前再次校正主筋的位置和方向，确定无误后进行钢筋的绑扎。定位箍筋直径与圆柱箍筋直径相同。根据定位轴线将定位箍筋就位、固定。

钢筋保护层要保证垫块有足够的强度并符合规格，因此按照设计保护层厚度购买定型塑料垫块。

2.2.4合理配置斜圆柱模架体系：

（1）斜圆柱模板使用18mm厚的新型木塑建筑圆模板；

（2）模板加固使用水平固定卡（间距不大于300mm）。

（3）斜圆柱的加固支撑架根据模板专项方案中斜撑体系稳定性的计算来确定支撑架的搭设方式。倾斜的一侧设支撑，沿斜圆柱底面水平倾向角度固定小横杆，支撑的小横杆和三根钢管形成柱箍将柱模固定牢靠（柱模与钢管接触部位顺柱子方向通长设置40mm×80mm的方木）。

2.2.5斜圆柱模板定位放线

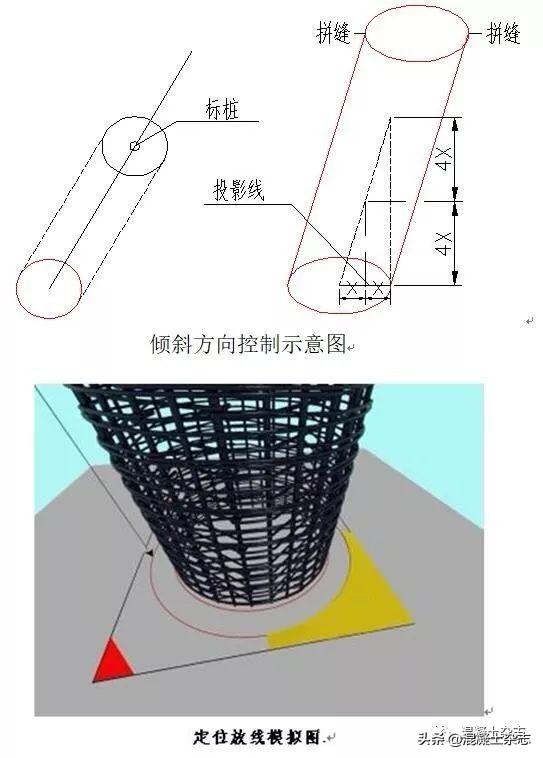

在圆柱模板安装前，采用全站仪将每柱的柱底坐标及柱顶坐标投影测设于顶板上，然后用经纬仪在其导线上引测出标桩，标桩设于施工操作面以外，并做好标桩成品保护，待模板安装时，直接在标桩上架设经纬仪进行投测，控制其倾斜方向。（下图柱子为1：4的斜率）

2.2.6制作、拼装斜圆柱模板

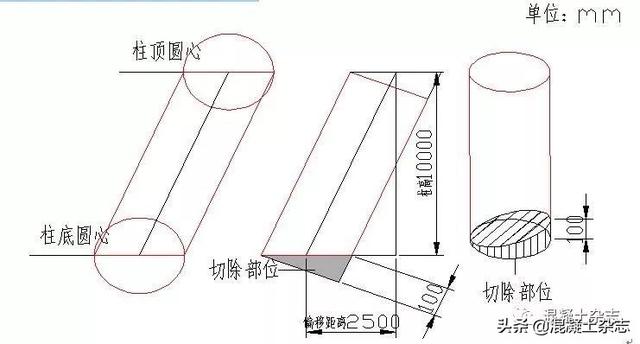

（1）首节柱模和顶部柱模利用CAD进行精确计算，准确计算出切割部位的尺寸，根据计算结果在圆模板上弹出竖线和切割线，然后对首节柱模和顶部柱模进行加工、制作，使其切割后模板圆形坡口倾斜角度角度符合计算结果。安装时圆柱竖线和楼层柱轴线对应，精确定位后，重新对柱钢筋逐一调整，以确保整个柱子钢筋的倾斜准确性。

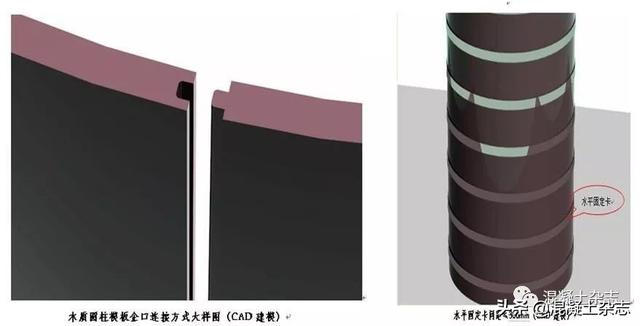

（2）首节柱模安装完成后，顺其斜率安装所需高度其余模板，拼接模板时要注意对齐模板企口，拼接完成后用水平固定卡将模板箍紧。

固定钢带要求水平捆扎（垂直柱圆心）。模板接口部位要重点检查，钢带要水平覆盖，尽量保证模板接口位置在加固钢带的中间，尽量减少模板拼缝处痕迹，提高混凝土观感效果。柱直径1米以下的圆柱模板加固，均按30公分一道钢制抱箍安装。钢带安装时用钢尺在模板处进行划线定位。安装钢带时在同一钢带周圈钉3-4个小钉子，把钢带放在钉子上，保证钢带的安装位置。拧紧固定螺丝时，每个螺丝的拧紧度尽量保持一致，以保证钢带紧固度的一致性。

2.2.7钢管的斜撑与加固

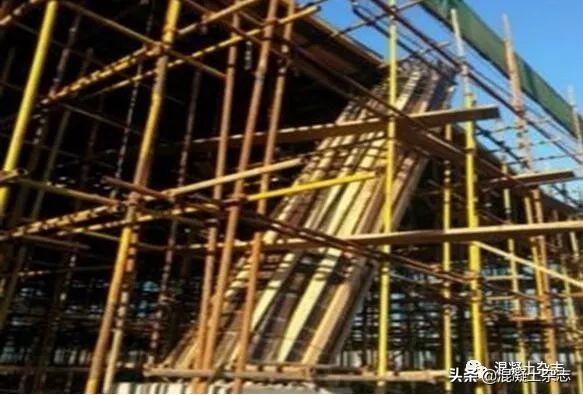

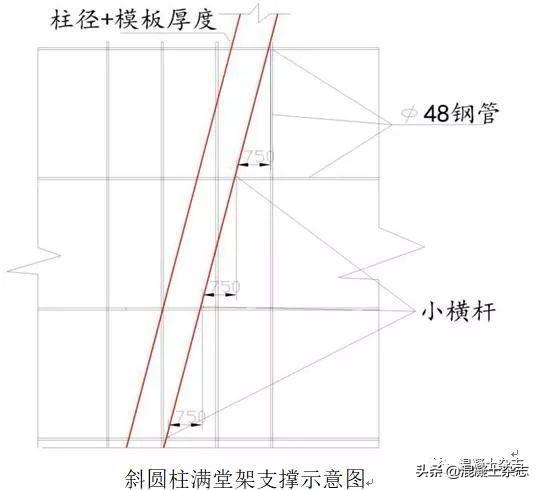

为了保证模板支撑架体的稳定性，斜圆柱下立杆加设共两列，斜圆柱两侧各一列。在每根斜圆柱两侧沿斜圆柱方向加密立杆，间距小于800mm，作为斜圆柱支撑。立杆用水平杆与满堂红脚手架连成整体，以增加架体整体的稳定性。水平杆步距小于等于1500mm，在斜圆柱支撑立杆上根据底面斜边角度固定小横杆，间距同斜圆柱方向支撑的立杆距离。另外，考虑柱模的稳定性，固定小横杆和斜圆柱两侧的立杆形成柱箍，箍紧模板，以保证整个柱模板在浇筑混凝土时不偏位。

2.2.8斜圆柱模板斜度的调整与控制

为保证斜圆柱的倾斜方向和倾斜角度的精度采取以下措施：

（1）模板安装完成后，在标桩上架设经纬仪进行复测，控制倾斜方向；

（2）在定位放线时在结构板上所放的投影线上放样出柱顶的投影圆，柱中的投影圆以及柱四分之一高的投影圆，用来控制圆柱的倾斜角度。这样从斜圆柱的底部、中部和顶部对倾斜角度都进行了控制。充分提高了倾斜角度的精度。

（3）调整时，可采用敲、推、打等方式，在调整过程中要保证模板的整体性。要求倾斜方向偏差不应大于6mm，斜角位置偏差不大于6mm。

2.2.9混凝土浇筑

混凝土浇筑采用泵送商品混凝土。混凝土浇筑自由倾落高度控制在2m以内超过后使用串筒，以减少混凝土对柱模的冲击力，同时避免混凝土产生泌水离析，保证混凝土的浇筑质量。在斜圆柱混凝土浇筑过程中，应注意混凝土下料不得过快，需要控制浇筑速度，每段控制在不大于500mm高度浇筑，用振捣棒振捣密实后，方可进行下一段混凝土浇筑。

在混凝土浇筑过程中因钢筋过密和倾斜度过大而造成混凝土下料困难时，可采用斜柱内插一根直径为150mm的硬质胶管，将振捣棒放在槽内，随提升振捣棒同时提升胶管，保持振捣棒始终在胶管内。胶管作为下料串筒，输送砂浆和混凝土。

为了控制浇筑混凝土速度，可采用循环浇筑，每4-6根柱作为一个小循环。

严格控制商品混凝土的坍落度，在斜柱混凝土大范围施工前先浇筑四根斜柱试验，根据试验结果总结出混凝土拌合物坍落度。大范围施工时以此作为控制依据，在每根斜柱浇筑前均检测混凝土坍落度，如不符合要求退回搅拌站调整。

混凝土浇筑同时及时按照规范要求制作混凝土拆模、标养、同条件试块。

2.2.10养护、拆模

在浇筑完混凝土12h内需采用淋水的方式对圆柱混凝土进行养护，养护时间不少于7d，保证混凝土充分水化达到强度。本工程的斜圆柱，最大倾斜尺寸约为7.5m。因此，其底部模板可视为跨度大于2m且小于8m的梁类构件支撑，其拆模条件为混凝土强度需达到标准抗压强度值的75％。对同条件试块进行试压，混凝土达到规定强度后，方可拆模，不得过早拆模。
