- 1、自己装灯怎么接线：开关灯具怎么接线？掌握这个原理1分钟搞定
- 2、自己装灯怎么接线，家用照明电路一般用什么方法连接
1、自己装灯怎么接线：开关灯具怎么接线？掌握这个原理1分钟搞定
电气照明线路导线根数几根线?如何确定？一般，单联单控开关为：单联单控开关2根，双联单控开关为3根，依次类推。
1、火线先进开关，再进灯具，地线、零线不进开关，直接连灯具；
2、按照灯具需要，确定1个灯具至少用几根线；
3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；
4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；
5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
单控开关
在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。
如：厨房使用单控单联的开关，一个开关控制一组照明灯光在客厅可能会安装三个射灯，那么可以用一个单控三联的开关来控制。
双控开关
一个开关同时带常开、常闭两个触点（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。
三控开关
三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。如果没有的话，可以用双开代替。
多控开关
可以实现在无限多的地点控制照明灯的开关。
1

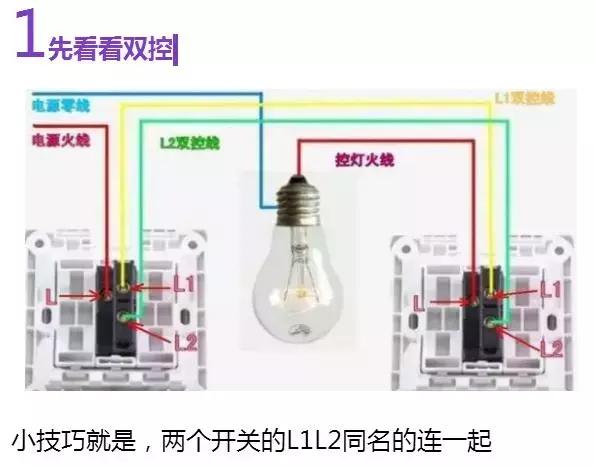

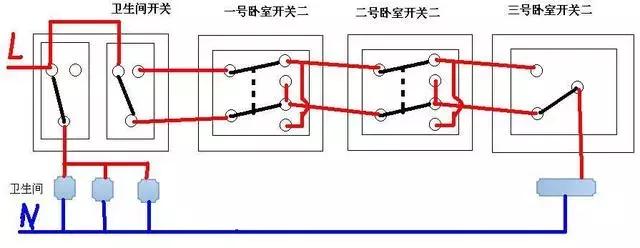

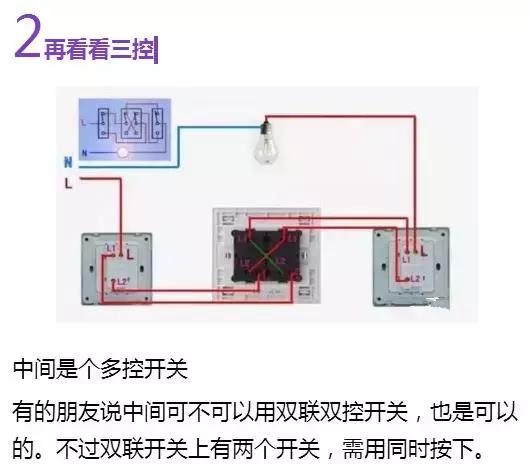

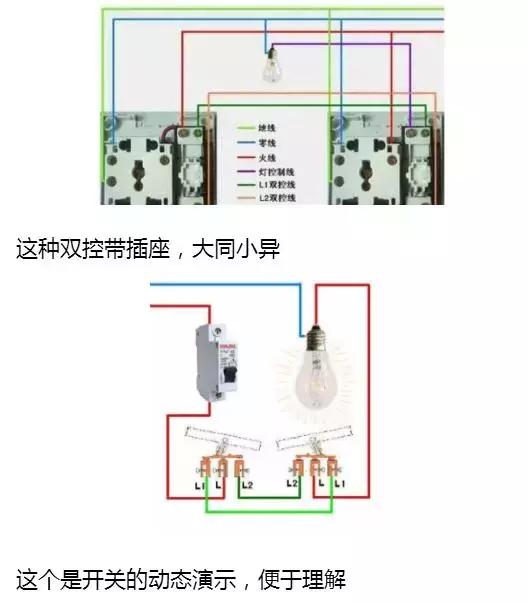

双控三控四控开关的接线

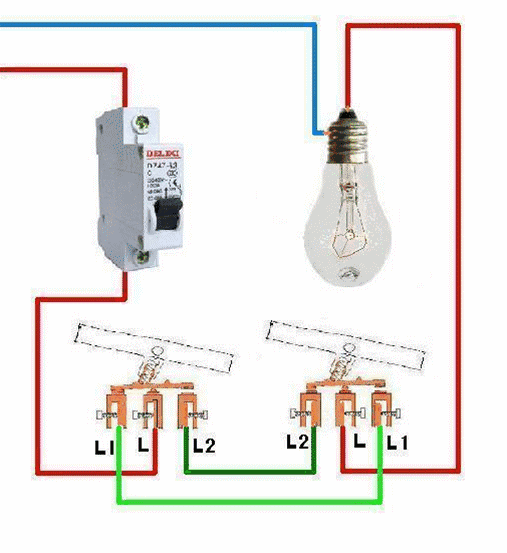

这个是开关的动态演示，便于理解

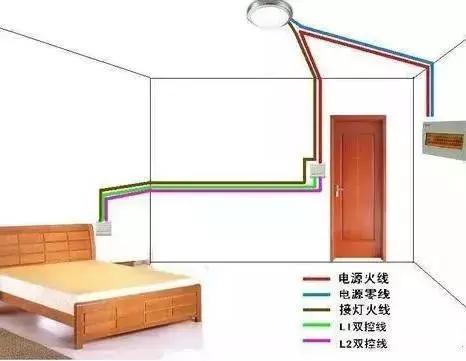

卧室双控的布线图

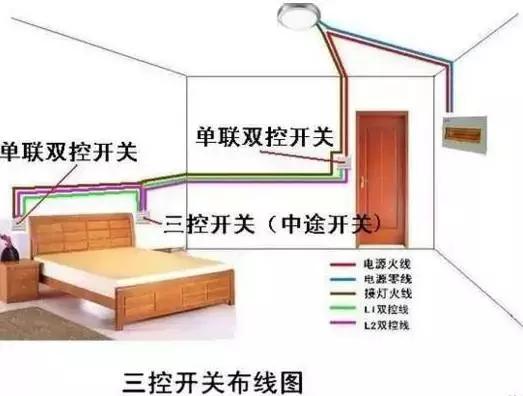

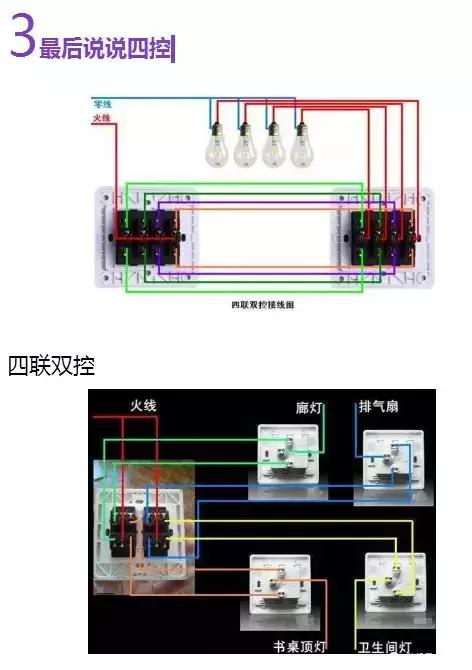

三控开关的布线
看电线颜色，区分零火线：
火线L：红色，黄色，绿色
零线N：蓝色，黑色
地线PE：黄绿双色线
以上看色识线的方法，仅供参考，实际区分应该用试电笔测试，区分零火线。
2、自己装灯怎么接线，家用照明电路一般用什么方法连接
小白可以自己动手接灯泡？没有你想象中那么复杂不懂电的小白是否可以自己动手接灯泡？
但是可以的，但是你必须要把这篇文章仔细的看完。
其实间隔室内灯泡，没有你想象中那么复杂。
话又说过来了，什么事都不是外行干的。
这个灯泡多多少少要懂一点电路原理，特别是照明电路原理。
要想了解关于照明电路，我们还需要筒单的了解一下照明电路的基本原理。
照明电路。照明电路是家庭生活用电，室内电路的其中的一种接线方式。
照明线路也是室内的照明灯具等用电设备的供电和控制的电路。

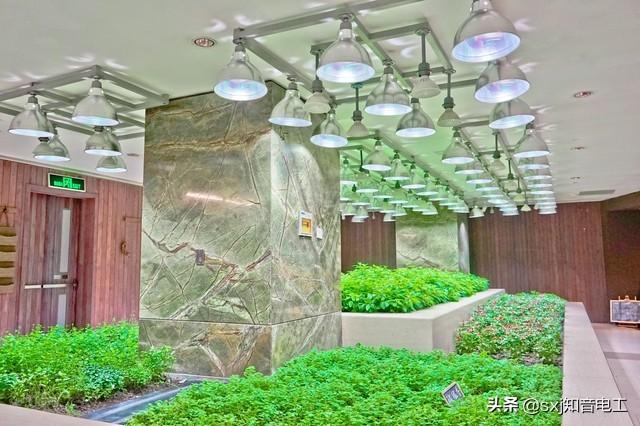

照明灯泡
照明电路的供电电压，一般情况采用交流单相220（V）伏电源，为两线制。一零一火可以称之为一地线（零线）一火线。
标定频率为50（Hz）赫兹。
如果用电负荷特别大，是有时候也采用380/220（V）伏三相四线制供电。
但在多数情况下，家庭照明用电的电压是220伏单相两线制供电。
照明灯具常用的照明灯具有：
灯座，也称之为灯头。
当头有分为螺旋式，插口式两种。
灯头灯泡灯座

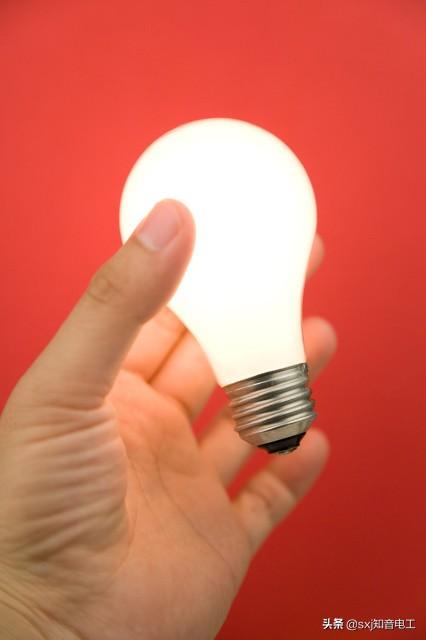

灯泡
一般常用的灯泡，有白炽灯泡，日光灯，电子节能灯，LED灯泡等等多种光源的灯泡。

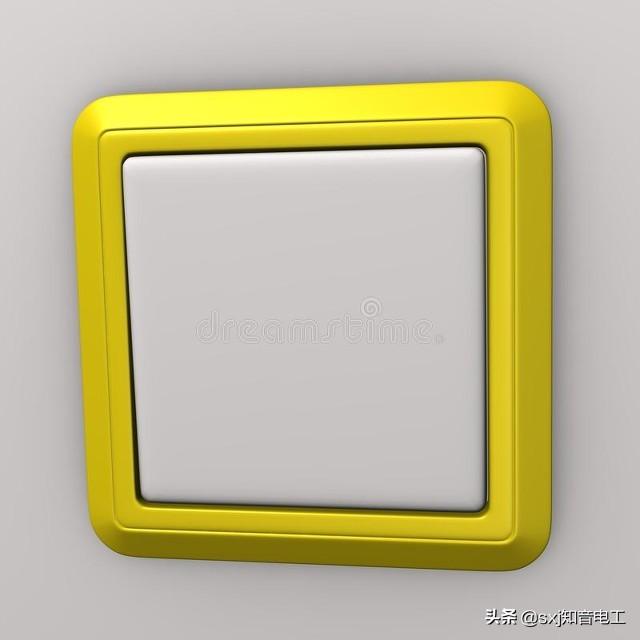

开关
常用的有拉线开关以及墙壁开关。单开双开，多开等开关。
导线
一般常用的灯头导线有
多股铜芯线以及1.5至2.5m㎡的单根铜芯线。
直流电源照明电路原理想要了解照明电路，我们首先可以通过，手电筒直流电源构成的一个照明电路，进行简单的了解一下，如下图所示。

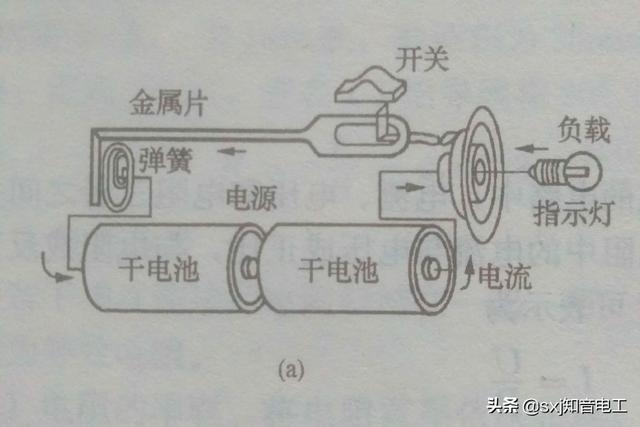

手电筒1实物图
上图所示，手电筒简单，电路实物图。
下图所示，手电筒简单电路电路图。

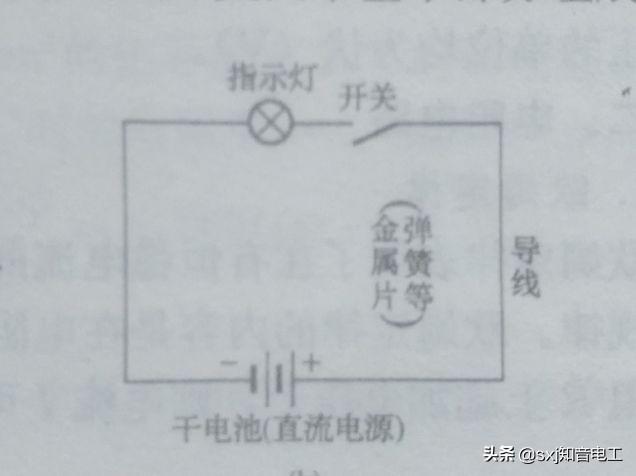

手电筒电路原理图。
上图所示。手电筒简单，电路的电路原理图。
交流电电源，照明电路原理通过对以上简单直流电源电路的了解，我们可以更好理解了交流单相电路，也就是说，对单相交流照明电路原理的了解。
如下图所示。
单灯泡照明电路原理图。
上图所示：家庭交流220伏电路接线原理图。在上图电路图中，我们可以清楚的看到火线（L）通过总开关，然后再分别进入各各灯泡的灯泡开关。再经过灯泡开关进入到灯泡灯头的接线端子上，零线（N）也就是你所说的地线也接到灯泡灯头的另一个接线端子上，通过这样的连接方式就成了一个简单的照明电路。

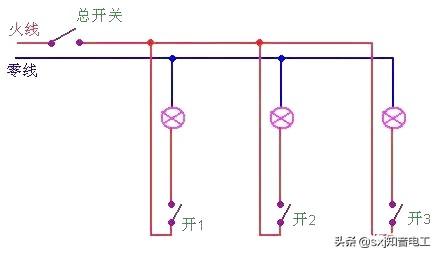

多个灯泡安装原理图。
上图所示：交流220伏电路多灯接线原理图。
友情提示①安装灯头时火线一定要我通过灯泡开关。这样的安装方法在检修维护灯泡时，只要将开关关掉，对于检修人员，比较安全。
②安装的灯泡的灯头是螺旋式的，应注意把电源的零线（N）接到灯头的螺旋桶圈上，把火线（L）要经过灯开关（K），接到灯头的中心黄片上，注意灯泡的金属部分不得外露出来，确保更换灯泡时的安全。
③电灯开关应串接在火线上，开关高度不应低于1.3米。
④任何关于电路灯泡维修时，都要断开上一级的电源开关，确保维修人员的人身安全。
