1、rssi是什么意思：无线通信中RSSI 、RSRP、 RSRQ、SINR与网速有什么关系？
我们用cellular-z这个信号测试软件时，经常会看见RSSI、RSRP、RSRQ、SINR这些参数指标，你知道其中的含义是什么吗？下文给大家分享：
RSRP（Reference Signal ReceivedPower参考信号接收功率）：小区下行公共导频在测量带宽内功率的线性值（每个RE上的功率），当存在多根接收天线时，需要对多根天线上的测量结果进行比较，上报值不低于任何一个分支对应的RSRP值，max(RSRP00,RSRP01)。即为信号功率S。反映当前信道的路径损耗强度，用于小区覆盖的测量和小区选择/重选和切换。
取值范围：-44~-140dBm,值越大越好
RS-SINR（Signal to InterferenceNoiseRatio信干噪比）：UE探测带宽内的参考信号功率与干扰噪声功率的比值，即为S/(I+N)，其中信号功率为CRS的接收功率，I+N为参考信号上非服务小区、相邻信道干扰和系统内部热噪声功率总和。反映当前信道的链路质量，是衡量UE性能参数的一个重要指标。
取值范围：0~30 ，值越大越好
RSRQ(Reference Signal ReceivedQuality参考信号接收质量)：M*RSRP/RSSI，其中M为RSSI测量带宽内的RB数，即为系统带宽内的RB总数。反映和指示当前信道质量的信噪比和干扰水平。为了使测量得到的RSRQ为负值，与RSRP保持一致，因此RSRP定义的是单个RE上的信号功率，RSSI定义的是一个OFDM符号上所有RE的总接收功率。
取值范围：-3~-19.5 ，值越大越好
RSSI（Received Signal StrengthIndicator接收信号强度指示)：UE探测带宽内一个OFDM符号所有RE上的总接收功率（若是20M的系统带宽，当没有下行数据时，则为200个导频RE上接收功率总和，当有下行数据时，则为1200个RE上接收功率总和），包括服务小区和非服务小区信号、相邻信道干扰，系统内部热噪声等。即为总功率S+I+N，其中I为干扰功率，N为噪声功率。反映当前信道的接收信号强度和干扰程度。
这个数值也是前面几个参数转换过来的，大同小异。
当我们在检测手机信号时，手机信号强度数值在多少范围内正常呢？
-40到-50之间为在基站附件，手机信号畅快无阻；-50到-70之间信号属于良好，正常情况不会影响上网；-70到-90之间属于信号较弱，偶尔会出现上网卡顿情况；-90以下基本只能通讯状态；还有一丝通讯信号存在；如果你手机信号处于-100到110之间，基本没信号，打电话困难，上网更别提了。这时就需要安装林创手机信号增强辅助解决
林创产品遍布全球155个国家和地区，服务超过50多万用户的高新技术企业。在移动通信领域，坚持围绕客户需求积极创新，助力客户解决通讯信号需求，林创一直致力成为弱信号桥接行业领导者，让世界没有盲区，让大家沟通无障碍！
2、rssi是什么意思，rssi信号是什么意思
1、何为RSSI？

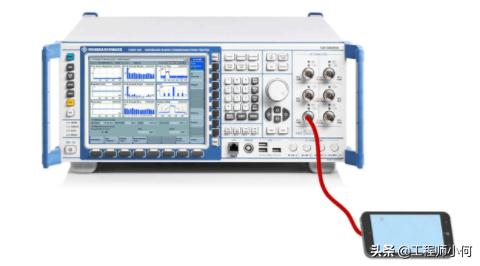

RSSI的英文意思为（Received Signal Strength Indication），是接收信号的强度指示，无线发送层的可选部分，用来判定链接质量，以及是否增大广播发送强度。在移动通信方面来看就是当仪器传送一个讯号给手机时, 手机要马上回报, 收到的讯号为多少dBm。
所以在手机校准中, 也会针对RSSI来做校准, 这样手机才能真正正确判断, 目前仪器打出来的讯号的值为多少。
2、为啥RSSI如此重要?
因为接收机便是根据RSSI来调整增益水平的。

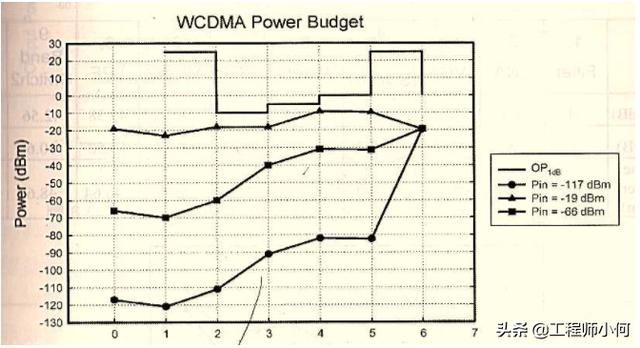

消费者在使用手机时，因为手机处于移动状态，导致与基地台间的路径损耗一直在变动，即手机所接收的讯号强弱不一。也就是LNA的输入讯号强度，会有很大范围的变动。以WCDMA的cell power为例，其范围为-19dBm~-117dBm，将近100dBm的变化范围，而由下式 :
可知当LNA的输入讯号不固定时，若Gain为单一固定值，则输出讯号也会不固定。很可能当输入讯号过大时(例如-19dBm)，后端电路饱和，线性度下降。或输入讯号过小时(例如-117 dBm)，后端电路SNR下降，NF上升。
所以若输入讯号过小时(例如-117dBm)，其Gain要开到最大，才有足够的SNR，讯号才能成功解调。若输入讯号过大时(例如-19dBm)，其Gain要开到最小，才不会造成后端电路饱和。

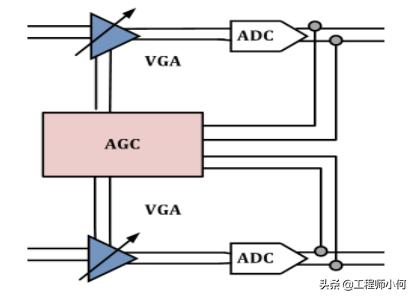

接收机的Gain要随着输入讯号大小动态调整，才能同时兼具整体电路的SNR与线性度。因此要有AGC ( Automatic gain control )的机制，透过ADC (Analog Digital Converter) 转换成数字讯号。AGC是一回授机制，因此会将ADC的输出讯号，回授到AGC，由AGC判断何谓适中的Gain，然后再由VGA (Variable Gain Amplifier)，将Gain调整至适中的值并输出，

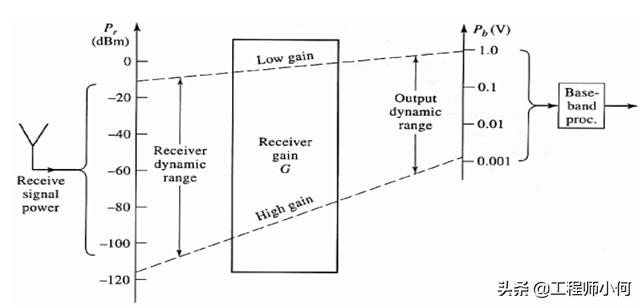

因为后端电路的动态范围很小，所以有了AGC机制，如此即便输入讯号的动态范围很大，也能使进入后端电路的动态范围，缩减在某个区间，
这样的话，不管输入讯号是-117dBm，还是-19dBm，最后输出的功率皆为-20dBm，既足以推动后端电路，又不至于使后端电路饱和。并且确保每一级子电路，其输出讯号都小于OP1dB，才不会有非线性失真。
因此我们由以上分析可知, 要有精确的RSSI, 接收器才能打开最适当的Gain Mode, 以维持接收讯号的质量。

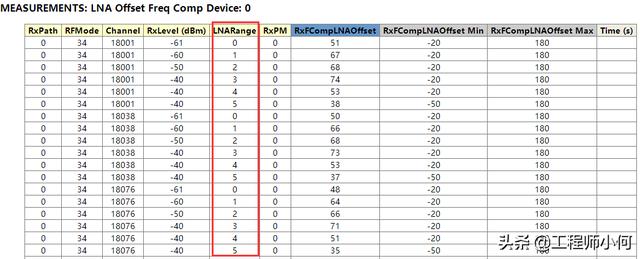

以高通的MDM芯片为例, 其接收器内部的LNA, 一共有7个Gain Mode。
所以校准时, 将RxLevel (dBm)分三个等级：
-60~-61dBm为Gain Mode : 0~1
-50 dBm为Gain Mode : 2
-40 dBm为Gain Mode : 3~5
而每个Gain Mode, 都会有AGC Offset值, 用来将Gain Mode调整至最适合的状态。

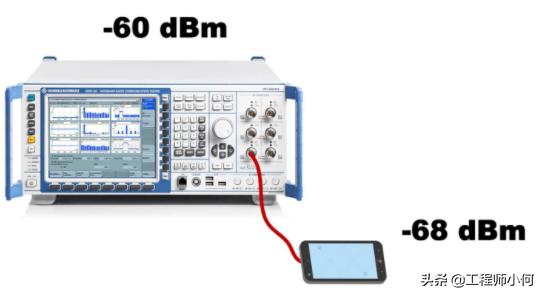

如果RSSI过小, 简单讲就是通路上Loss太大, 例如仪器打出-60dBm的讯号，手机回报的RSSI却只有-68dBm。
一般而言, 误差范围是正负5, 亦即手机回报的RSSI, 最小也只能-65dBm, 这意味着通路上有3dBm的Loss, 使得RSSI无法合乎规范, 那就要检查, 从天线头到接收器, 哪边Loss过大, 可从接收器=>天线头的顺序, 一级一级查, 看Loss是出在哪一个组件, 抑或是出在哪一颗匹配组件。
如果是设计时间, 有几个方向:
1. 匹配没调好, Mismatch Loss过大 ；
2. 天线开关的逻辑错误, 这需要请软件工程师分析Log 看缓存器的值是否正确。
如果是工厂阶段, 有几个方向:
1. SMT问题, 虚焊或短路, 以至于讯号过不去或流到GND, Loss当然大；
2. 治具探针没顶好或有脏污。
如果是RSSI过大, 若是设计时间, 那多半是软件问题；若是工厂阶段, 很可能治具屏蔽效果太差, 因为工厂是一个充满噪声之处 很可能噪声比仪器打出来的讯号还大。

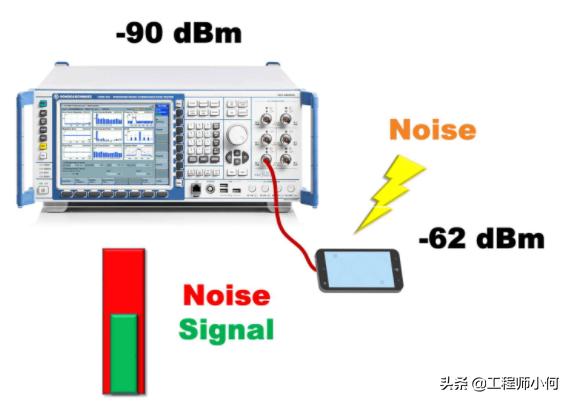

例如仪器打-90dBm, 依照正负5的概念, 手机回报最大也只能到-85dBm, 但今天手机却回报-62dBm, 显然表示手机接收到的不是讯号, 而是噪声！
3、为什么无线信号（RSSI）是负值
答：其实归根到底为什么接收的无线信号是负值，这样子是不是容易理解多了。因为无线信号多为mW级别，所以对它进行了极化，转化为dBm而已，不表示信号是负的。1mW就是0dBm，小于1mW就是负数的dBm数。
弄清信号强度的定义就行了：
RSSI（接收信号强度）Received Signal Strength Indicator
Rss=10logP,
只需将接受到的信号功率P代入就是接收信号强度（灵敏度）。
[例1]如果发射功率P为1mw，折算为dBm后为0dBm。
[例2]对于40W的功率，按dBm单位进行折算后的值应为：
10lg（40W/1mw)=10lg（40000）=10lg4 10lg10 10lg1000=46dBm。
