静态路由的配置方法步骤，如何配置路由器添加静态路由

关于【静态路由的配置方法步骤】，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、静态路由的配置方法步骤：网络畅通的条件，如何配置路由器添加静态路由
• 2、静态路由的配置方法步骤，静态路由配置全面详解

1、静态路由的配置方法步骤：网络畅通的条件，如何配置路由器添加静态路由

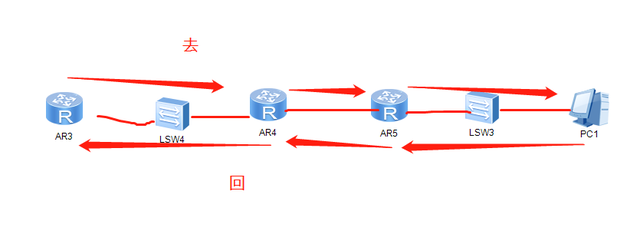

一、网络畅通的条件，数据包能去能回

1、沿途的路由器必须知道到目标地址如何转发

2、沿途的路由器必须知道回来的数据包如何转发

3、网络排错，沿途就要查每个路由器的路由表

4、路由器直连的网络，不用告诉路由器如何转发

5、路由器没有直连的网络，管理员需要告诉路由器到目标网络如何转发，也就是添加静态路由

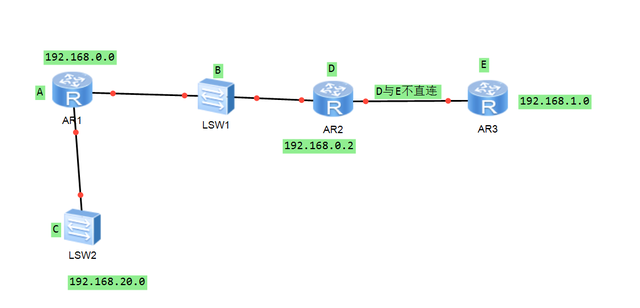

如下：有三个网段

A路由器知道到0网段，20网段怎么走，不知道到1网段怎么走(两个路由器不直连)

A路由器ping D路由器通，ping E路由器不通

因为A路由器不知道到1网段是转发给D还是C ,需要添加静态路由

A到E

config t（进入配置模式）

ip route 192.168.1.0 255.255.255.0 192.168.0.2

ip route(告诉路由器后面是个路由表)

192.168.1.0 255.255.255.0（到这个网段怎么走，路由器只关心到某个网段怎么走，不关心到某台计算机怎么走）

192.168.0.2（下一跳给192.168.0.2）

E到A

config t（进入配置模式）

ip route 192.168.0.0 255.255.255.0 192.168.1.1

利用traceroute命令可追踪网络数据包的路由途径

2、静态路由的配置方法步骤，静态路由配置全面详解

配置各路由器接口的IP地址

以配置Router_1的GE0/0/0接口为例，其他接口配置与之类似，不再重复介绍。

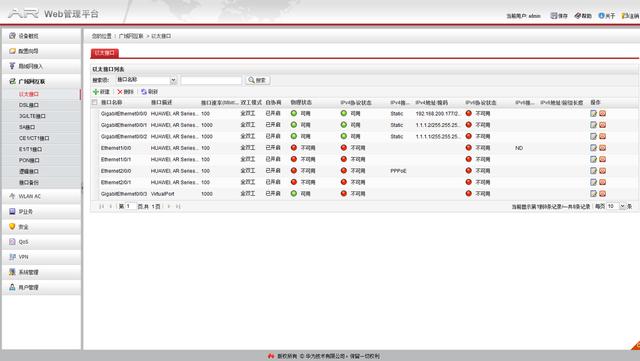

a、如图2所示，依次选择“广域网互联 > 以太接口”，进入“以太接口”界面。

图2以太接口界面

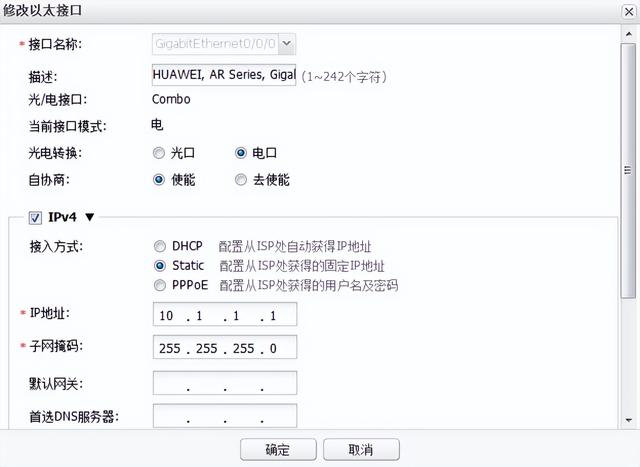

b、在“以太接口列表”中，单击“GigabitEthernet0/0/0”所在行的

，配置GE0/0/0的IP地址，如图3所示。

图3配置GE0/0/0的IP地址

c、单击“确定”，完成Router_1上接口GE0/0/0的IP地址配置。

同样的方式，配置Router_1上接口GE0/0/1，Router_2和Router_3上各接口的IP地址。

Router_1上接口GE0/0/1的IP地址信息如下。

• “IP地址”为“10.1.4.1”；“子网掩码”为“255.255.255.252”。

Router_2上各接口的IP地址信息如下。

• “接口名称”选择“GigabitEthernet0/0/0”；“IP地址”为“10.1.2.1”；“子网掩码”为“255.255.255.0”。
• “接口名称”选择“GigabitEthernet0/0/1”；“IP地址”为“10.1.4.2”；“子网掩码”为“255.255.255.252”。
• “接口名称”选择“GigabitEthernet0/0/2”；“IP地址”为“10.1.4.5”；“子网掩码”为“255.255.255.252”。

Router_3上各接口的IP地址信息如下。

• “接口名称”选择“GigabitEthernet0/0/0”；“IP地址”为“10.1.3.1”；“子网掩码”为“255.255.255.0”。
• “接口名称”选择“GigabitEthernet0/0/1”；“IP地址”为“10.1.4.6”；“子网掩码”为“255.255.255.252”。

配置Router_1的缺省路由

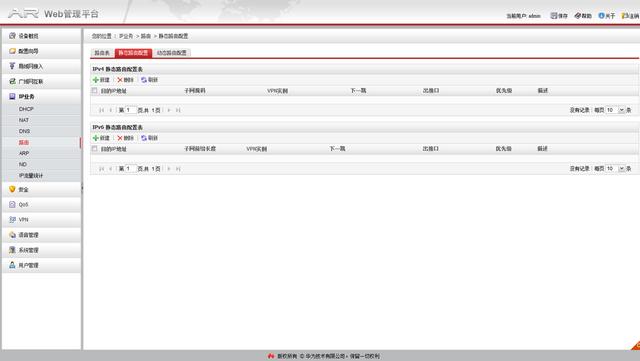

a、如图4所示，依次单击“IP业务 > 路由 > 静态路由配置”。

图4静态路由配置界面

b、在“IPv4静态路由配置表”中，单击“新建”，配置Router_1的缺省路由，如图5所示。

图5配置Router_1的缺省路由

c 、单击“确定”，完成Router_1的缺省路由配置。

同样的方式，配置Router_2和Router_3到不同网段的路由。

Router_2到不同网段的路由配置信息如下。

• “目的IP地址”为“10.1.1.0”；“子网掩码”为“255.255.255.0”；“下一跳”为“10.1.4.1”。
• “目的IP地址”为“10.1.3.0”；“子网掩码”为“255.255.255.0”；“下一跳”为“10.1.4.6”。

Router_3的缺省路由信息如下。

• “目的IP地址”为“0.0.0.0”；“子网掩码”为“0.0.0.0”；“下一跳”为“10.1.4.5”。

验证配置结果

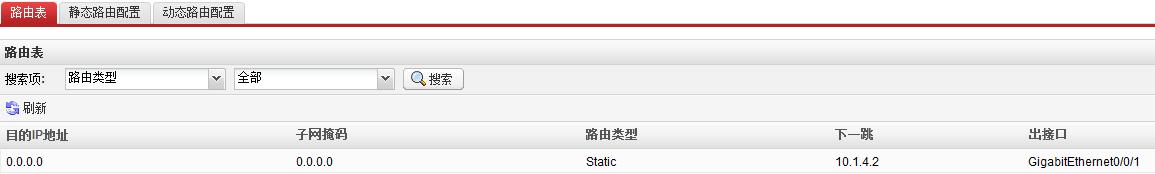

# 配置完成后，依次单击“IP业务 > 路由 > 路由表”，可以查看路由器的IP路由表信息。以Router_1为例，查看到如图6所示的配置结果。

图6配置结果

PC_1能够与PC_2和PC_3之间互通。

配置注意事项

• 保证两个路由器互连接口地址配置在同一网段，并且可以正常互通。
• 在各主机上配置IP地址和IPv4缺省网关。
• 如果目的IP地址和掩码都为0.0.0.0，配置的路由为缺省路由。
• 如果出接口类型为非点到点类型，则必须指定下一跳地址。
• 下一跳和出接口不能同时为空。

删除静态路由

1、选择“高级 > IP业务 > 路由 > 静态路由”，进入静态路由界面如图1所示。

2、在“已设置静态路由列表”中，选中需要删除的静态路由，单击“删除”。在弹出的界面中，单击“确定”删除选中的静态路由。
