健康资讯 关于【小型漏电断路器】，小型漏电断路器的功能和特性，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、小型漏电断路器：塑壳漏电断路器 详细讲解
- 2、小型漏电断路器，小型漏电断路器的功能和特性
1、小型漏电断路器：塑壳漏电断路器 详细讲解

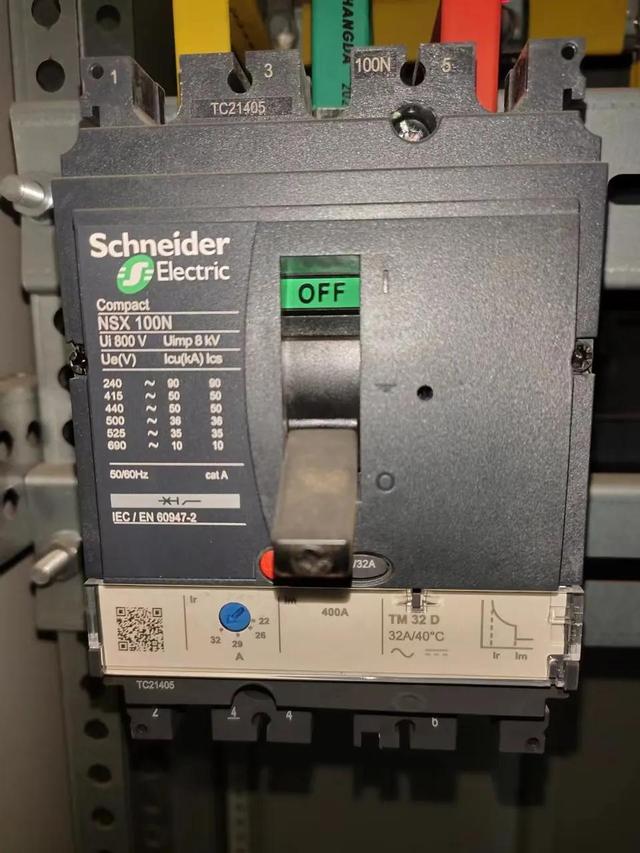

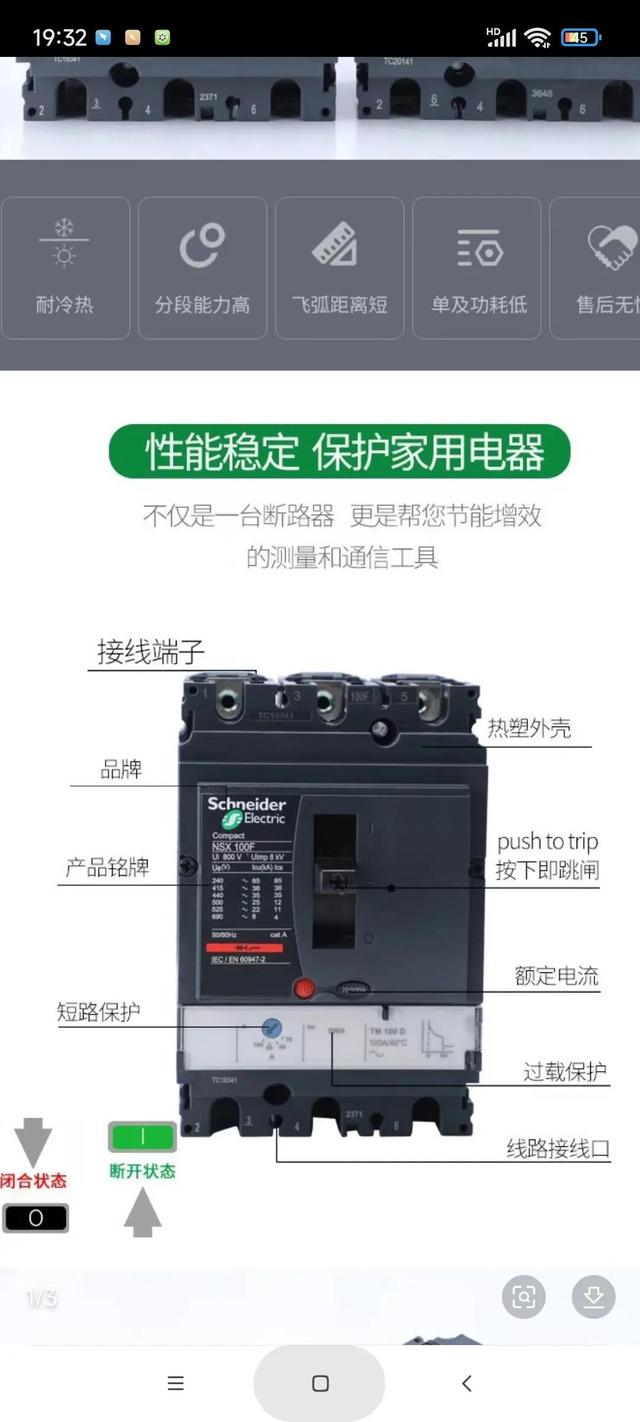

施耐德塑壳漏电断路器为例。这个系列施耐德塑壳漏电断路器NSX100N4P保护器NSX160F空气开关16-630A
Ui=800V,代表额定绝缘电压为800V。 Uimp=8kV,代表额定耐受冲击电压为8kV。
左边可调的是ir22-32a ；右边是im400a
Ir是长延时过负荷脱扣器整定电流；Im是瞬时（热磁）脱扣器整定电流。
这个断路器的额定电流应该是22、26、29、32可调。
断路器参数详细讲解：
（1）断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
(2)额定电流，接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
⑶脱扣电流，脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
⑸欠电压脱扣器线圈的额定电压，欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
⑹分励脱扣器线圈的额定电压，分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
⑺额定极限短路分断能力Icu断路器的分断能力指标有两种：
额定极限短路分断能力Icu和额定运行短路分断能力Ics。
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在(50%—75%)Icu之间。
⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。电路发生短路时，断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。断路器断开时间越短，限流效果就越好，Ics就越接近Icu。
⑼微型断路器的脱扣特性断路器脱扣特性分为A、B、C、D、K等几种，各自的含义如下：
A型脱扣特性：脱扣电流为（2～3）In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；
B型脱扣特性：脱扣电流为（3～5）In，适用于住户配电系统，家用电器的保护和人身安全保护；
C型脱扣特性：脱扣电流为（5～10）In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；
D型脱扣特性：脱扣电流为（10～20）In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀等；
K型脱扣特性：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。

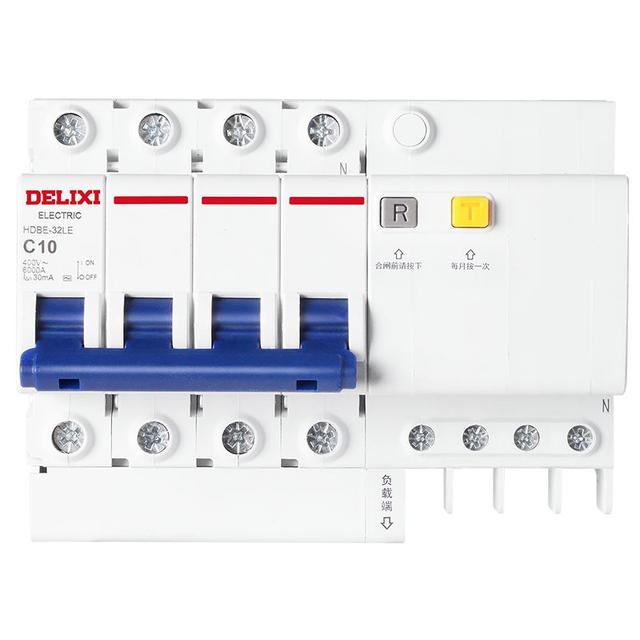

2、小型漏电断路器，小型漏电断路器的功能和特性
关于小型断路器短路保护，IEC898和GB10963均分为A、B、C、D四种类型。英国标准BS3871则分为1型、2型、3型、4型。但VDE0641/6.78(德国标准)和CEE(原欧洲共同体电工产品标准委员会CENELEC的缩写)标准都不作分类。四种类型的小型断路器短路保护范围如下。
A型：A型小型断路器特别用于测量回路中的互感器保护、具有特长导线的回路保护和有限的半导体保护(它的过载长延时保护范围与B、C、D类相同)。短路保护范围是2~3In，即≤2In不动作(不动作时间应大于0.1s)，大于3In时必须动作(动作时间t<0.1s)。但A型的用户极少。小型断路器的短路保护类型一般不提A类，而规定为B、C、D三类(型)。
B型：B型小型断路器用于住宅和插座回路。短路保护范围是3~5In，即≤3In不动作(不动作时间应大于0.1s)，大于5In时必须动作(动作时间t<0.1s)。
C型：C型小型断路器优先用于接通大电流的电气设备，如灯和电动机。短路保护范围是5~10In，即≤5In不动作(不动作时间应大于0.1s)，大于10In时必须动作(动作时间<0.1s)。
D型：D型小型断路器适用于产品脉冲电流的电气设备、电磁阀和电容器。短路保护范围是10~50In，即≤10In不动作(不动作时间大于0.1s)，大于50In时必须动作(动作时间<0.1s)。
A型>2In，<3In;B型的>3In，<5In，C型的>5In，<10In;D型的>10In，<50In。因而可理解为动作也合格，不动作也合格。
在工程中选用B、C两种小型断路器型号的较多(对用于路灯的保护，无论是白炽灯、荧光灯、卤钨灯、高压水银灯、高压钠灯、金属卤化灯等，小型断路器的启动电流为额定电流的4~7倍，因此必须选择C型)。
D型小型断路器也有用作小型电动机的短路保护，例如江苏人民电气的TX7-63Z和TX47-63Z等型号产品。小型断路器的瞬动电流整定值为10~14倍In(出厂时调在14In)。这种D型小型断路器产品不设过载长延时保护、过电流保护由电动机保护线路中的热继电器承担。电动机的启动和停止，由接触器执行，它们仅起短路保护作用。
