液压系统作为工业领域中的通用型设备应用非常广泛，它通过改变压强以增大作用力。在组成上，液压系统有液压元件和工作介质两大部分组成，其中液压元件可再分为动力元件、执行元件、控制元件、辅助元件四部分。

动力元件指的是各种液压泵及其原动机，作用为将原动机（电动机或内燃机）供给的机械能转变为流体的压力能，输出具有一定压力的油液

1）齿轮油泵和串联泵（包括外啮合与内啮合）两种结构型式。

2）叶片油泵（包括单级泵、变量泵、双级泵、双联泵）。

3）柱塞油泵，又分为轴向柱塞油泵和径向柱塞油泵，轴向柱塞泵有定量泵、变量泵、（变量泵又分为手动变量与压力补偿变量、伺服变量等多种）从结构上又分为端面配油和阀式配油油两种配油方式，而径向柱塞泵的配油型式，基本上为阀式配油。

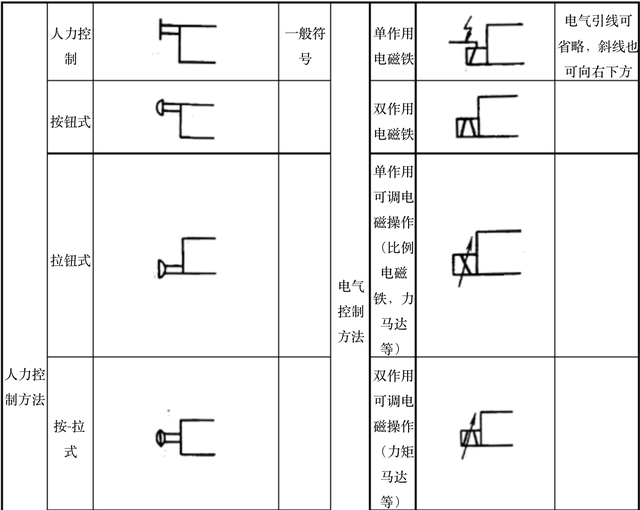

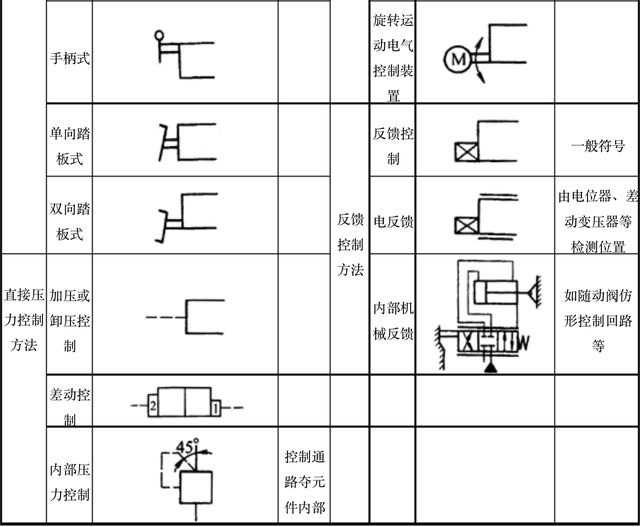

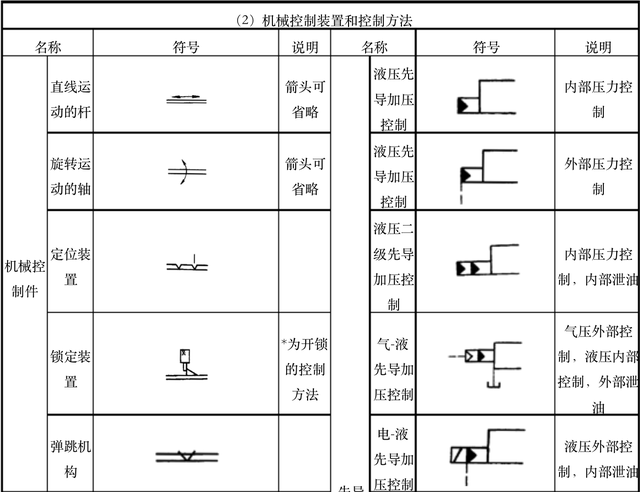

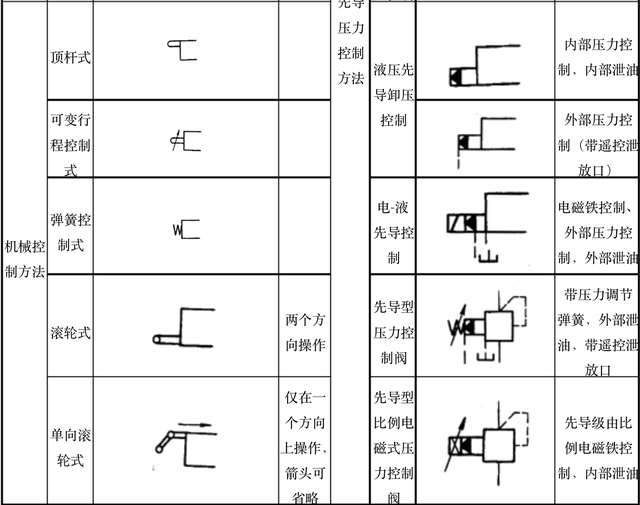

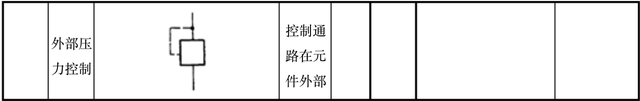

控制元件主要指各种压力、流量、方向控制阀及其控制元件等，作用为控制调节系统中从动力源到执行元件的液体压力、流量和方向，从而控制执行元件输出的力、速度和方向，以确保执行元件驱动的主机工作机构完成预定的运动规律。

（点击查看《3大类12种液压阀工作原理，直观动画演示一看就懂》）

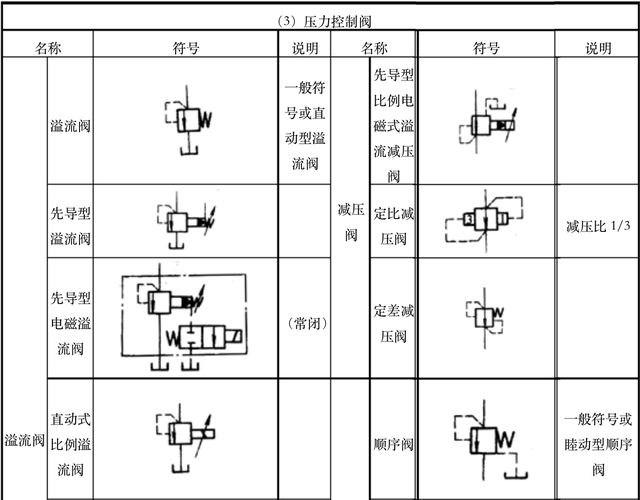

1）压力阀

（1）压力控制阀有：溢流阀、电磁溢流阀、卸荷溢流阀、单向溢流阀和减压阀、单向减压阀以及顺序阀和单向顺序阀等。

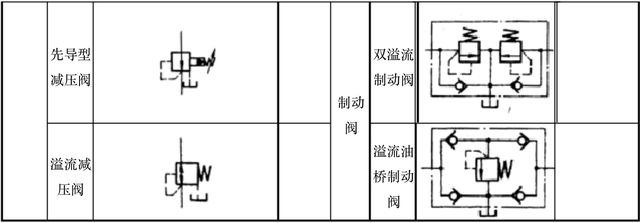

减压阀↑

（2）顺序阀又分为直控顺序阀、远控顺序阀、卸荷阀、直控单向顺序阀、远控单向顺序阀、直控平衡阀和远控平衡阀等七种，还有压力继电器，以及各种压力控制阀，在各类液压传动系统中，按不同使用条件和特性要求，用于各类液压系统中。

（点击查看《直观动图帮你区分溢流阀、减压阀、顺序阀，识别相同和不同点》）

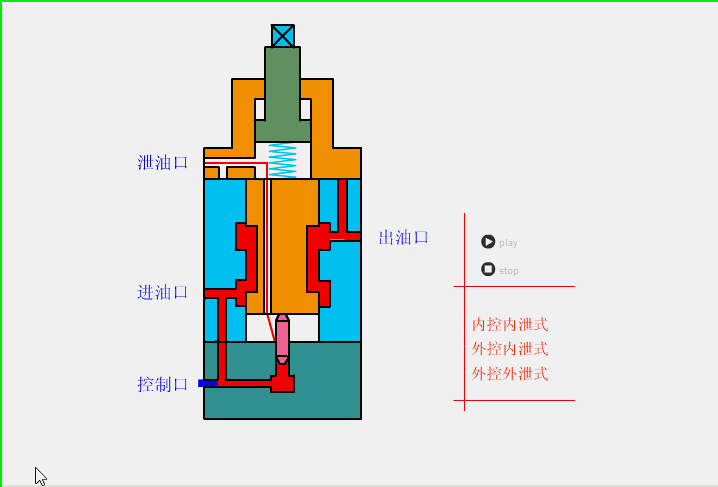

顺序阀↑

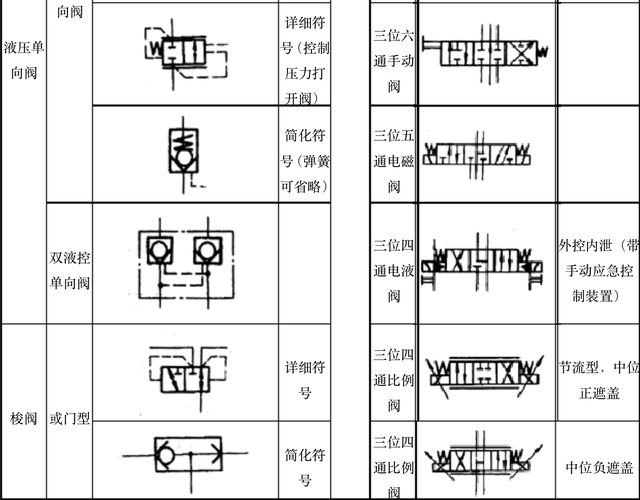

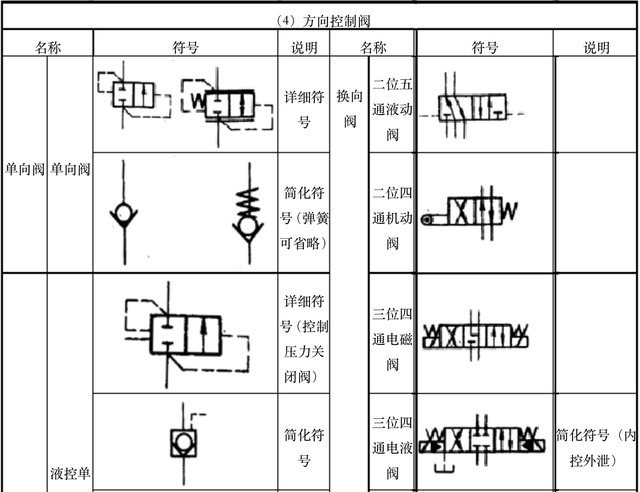

2）方向控制阀

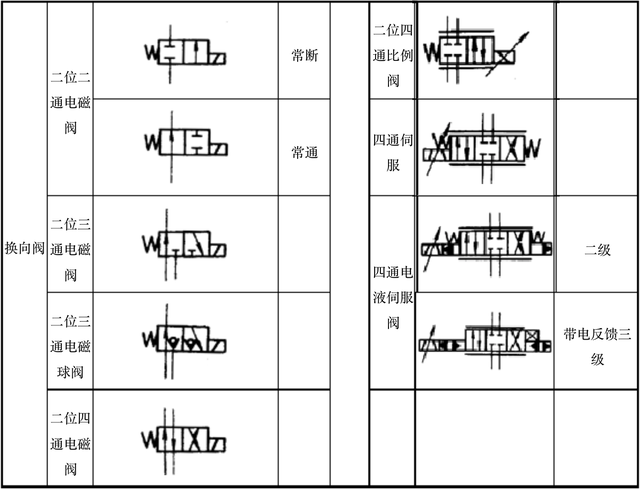

方向控控制阀包括单向阀、液控单向阀、电磁换向阀、电磁球阀、电磁换向阀和手动换向阀以及手动旋转阀等多种。

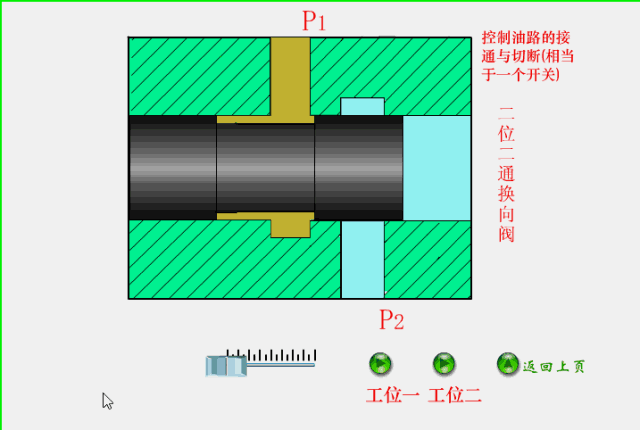

二位二通换向阀↑

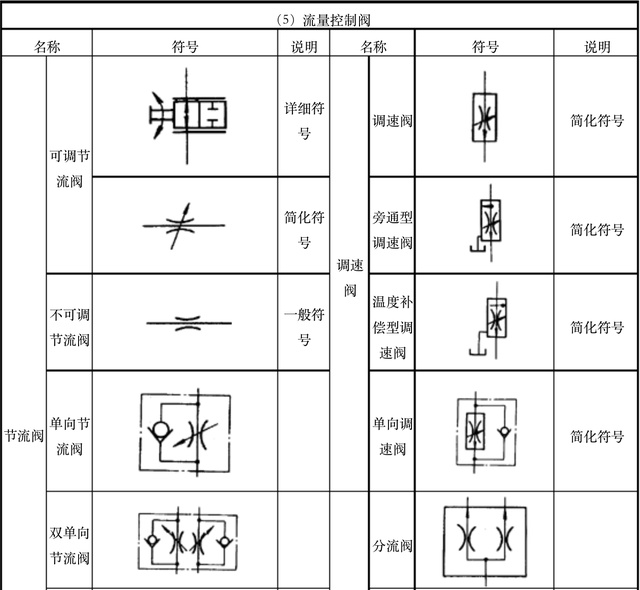

3）流量控制阀

流量控制阀有：节流阀、单向节流阀、调速阀、单向调速阀和行程节流阀以及单向行程节流阀、单向行程调速阀等。

执行元件主要有液压缸、液压马达等，作用为将工作介质（液体）的压力能转变为机械能，用以驱动工作机构的负载做功，进而实现往复直线运动、连续回转运动或摆动等。（点击查看《图文详解液压马达与液压泵的区别，附动图》）

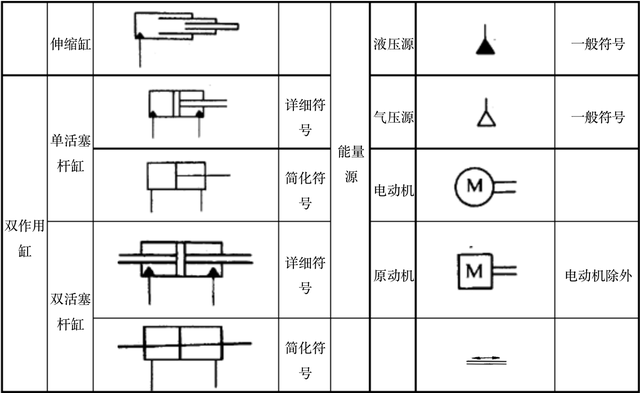

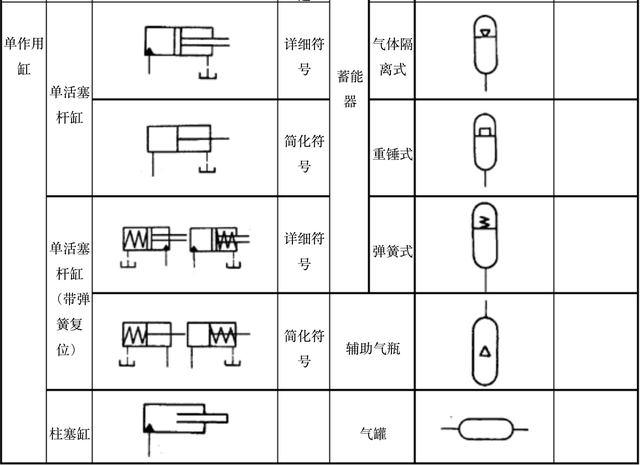

1）液压缸

车辆用油缸、单作用油缸、液压机油缸、摆动油缸、单作用多级油缸（套筒油缸）还有双作用多级油缸以及弹簧复位油缸等多种。

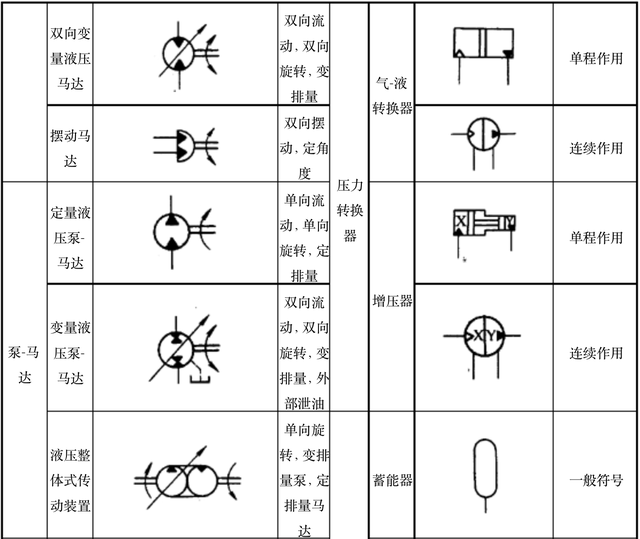

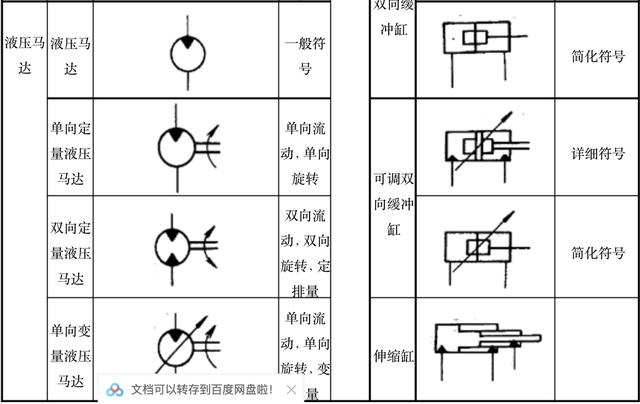

2）液压马达

液压马达，有齿轮马达、叶片马达、柱塞马达等，就是说几乎定量油泵在理论上均可作为马达作用。

3）低速大扭矩液压马达

（1）内啮合摆线马达。

（2）内曲线液压马达，分轴转和壳转两种型式。

（3）双料盘轴向柱塞马达。

（4）径向柱塞式液压马达。

（5）球塞式低速大扭矩液压马达。

（6）静力平衡低速大扭矩低液压马达。

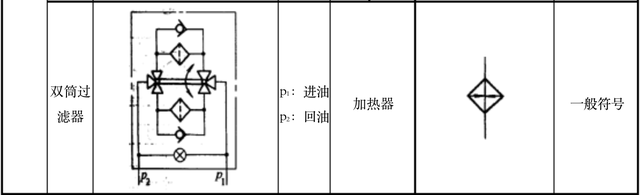

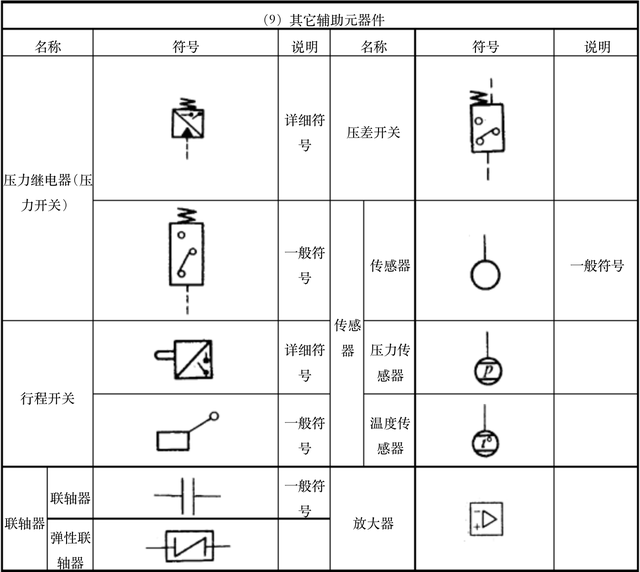

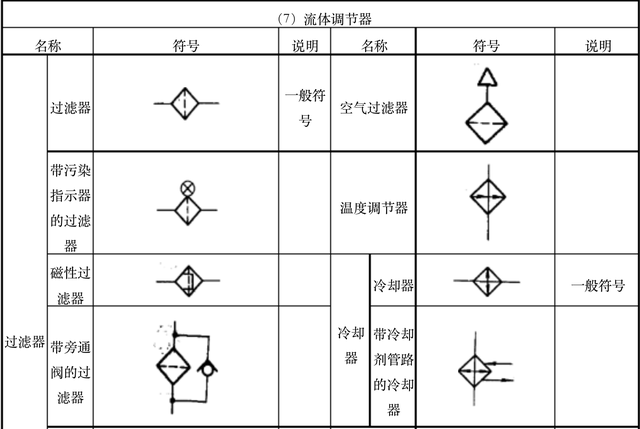

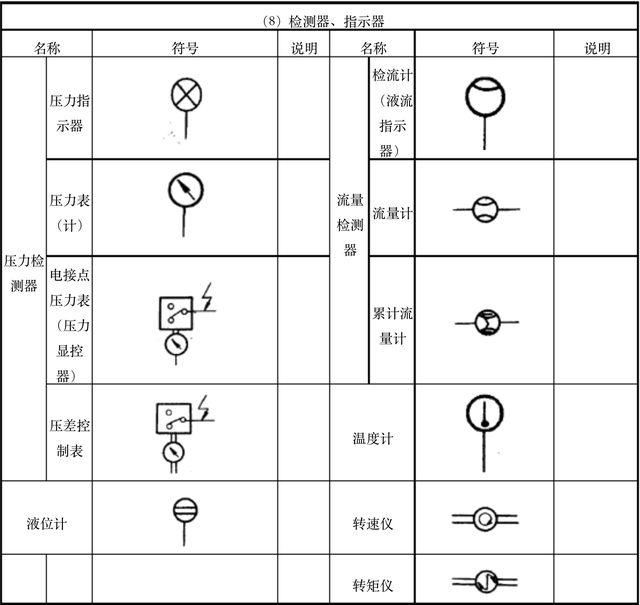

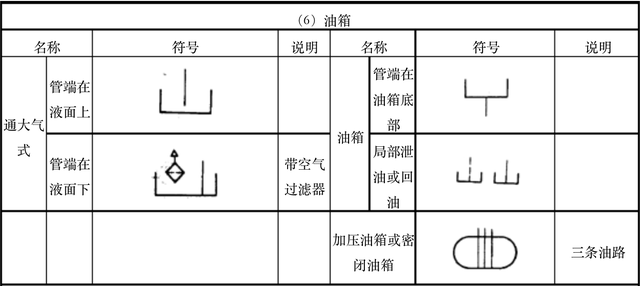

其主要为油箱、过滤器、管件、热交换器、蓄能器及指示仪表等，作用为存放；提供和回收工作介质（油液），滤除介质中的杂质、保持系统正常工作所需的截至清洁度；实现元件之间的连接及运输载能介质；现实系统压力、温度等。

液压系统的工作介质通常为油或油水混合物，作用在于传递能量和工作及故障信号，对管路和元件进行冷却、润滑等。

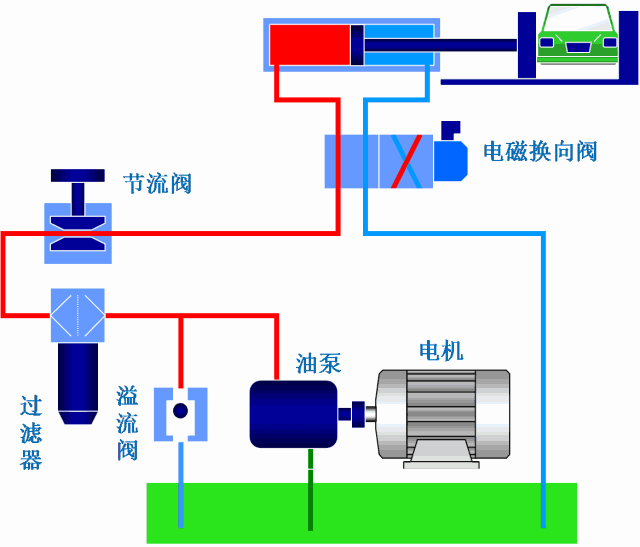

一般而言，能实现某种特定功能的液压元件相互组合，被称为液压回路；而若干特定的基本功能回路连接或复合而成的总体则称为液压系统。液压回路及液压系统种类繁多，其型式和主机类型都因工艺目的的不同而各有差异。
