健康资讯 关于【hdmi转vga】，hdmi转vga独立供电的意义，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、hdmi转vga：视频接口不同转换器的原理探究
- 2、hdmi转vga，hdmi转vga独立供电的意义
1、hdmi转vga：视频接口不同转换器的原理探究
视频接口众多，它们的转换形式也多种多样，本期我们将围绕这些视频转换接口，简述一下其中的转换概念，不同视频接口之间的转换器到底起了什么作用？
1、HDMI转VGA
就是将HDMI的TMDS数字信号转化为VGA模拟信号，声音部分需要接上音频口，还需要一个简单的转换电路，因为HDMI自带供电，所以不需要额外供电。
2、DVI-I转VGA

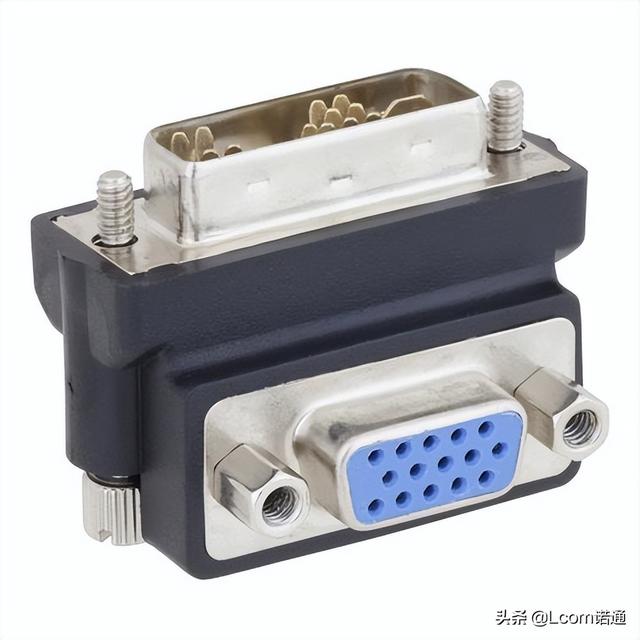

- DVI-I（24+5）公头/VGA母头适配器
内部主要是转换一下线的排布序列，因为DVI-I自带VGA模拟信号。完全不需要任何芯片。如果是DVI-D的话，需要不同的转换模式。
3、DP转VGA
DP也自带供电，需要转换芯片把DP视频信号转换为VGA模拟信号（需要RAMDAC），进行输出。
4、DP转HDMI（主动式）
这类转换器需要使用转换芯片。首先DP视频信号要转成VGA模拟信号（需要RAMDAC），然后再转化为TMDS信号，才可以用HDMI线传输。至于音频，也要进行转换。DP转DVI原理类似。
5、DP转HDMI（非主动式）
这类相比主动式，更为常见。就是用双模式（也就是DP++）的DP接口来传输HDMI的TMDS信号没有任何信号的转换。需要简单的芯片来进行识别工作，让双模式DP接口输出HDMI信号。
6、HDMI转DP
先进行数模转换，将HDMI转换成VGA模拟，然后再进行扫描，转换成DP的信号。但是这种做法不能让HDMI实现DP的功能，带宽不能提高。
7、USB转VGA
- USB 3.1 Type-C/VGA转换线
USB一般要使用3.0及以上才可以转换，尤其是需要1080P输出的情况下。
2、hdmi转vga，hdmi转vga独立供电的意义
这几天有朋友一直在讨论VGA与HDMI接口的区别，这个之前我们就HDMI与VGA的传输距离进行了初步的了解，随着技术的发展，VGA与HDMI接口也有新的更新，这期我们了再深入的了解VGA、DVI、HDMI他们的区别与特点。
一、关于VGA、DVI、HDMI的几点误解
误解一：HDMI是高清，VGA不是。
这三者不是等同关系，HDMI和VGA均是是信号传输方式，而高清是指一种视频分辨率。HDMI支持高清，VGA也同样支持。HDMI目前最高支持3840*2160分辨率和50FPS，60fps帧率的高清格式，VGA支持从640*480一直到高达2560*1600的各种分辨率，但VGA极容易受其它信号干扰，所以高清分辨率显得有点虚，为了避免画面受干扰，在1920*1080P分辨率以下，可以使用VGA接口。
误解二：HDMI带宽高，VGA带宽低。所以HDMI比VGA好。
HDMI的带宽是数字信号带宽，VGA是模拟信号带宽，这是两种不同技术的传输方式。如果要比较的话，可以在传输同样的分辨率的情况下进行比较，比如高清，HDMI需要2.2GHz带宽，而VGA仅仅需要172MHz带宽。但是带宽高并不等于HDMI传输了更多的视频信号，这仅仅是因为传输技术的不同而已。
误解三：HDMI信号不需要数模转换，没有信号损失；VGA信号需要数模转换，信号损失大。

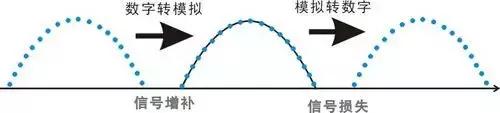

数字信号描述的信号是由一个个点组成的，在信号的变化中是不连贯的，而模拟信号的变化是一个连续的曲线，所以模拟信号的给人的真实感更好。当数字信号转换至模拟信号的时候，直接出来的也是一个个的点（数字信号的采样点），而没有描述的部分会由转换程序自动生成（类似与3D的抗锯齿技术）以形成连续的模拟信号波形。模拟信号转换至数字信号的时候，连续的模拟信号转换为描述一个个点的数字信号，信号变得不完整。从这个过程看，数字信号转换为模拟信号是有增强而不是有损失，而模拟信号转换到数字信号才会有损失。
而在VGA传输过程中，VGA转LVDS驱动液晶面板的信号损失可以忽略，因为在前后端数字采样率相同的情况下，这些损失的信号本来就是（将数字信号转换为模拟信号的时候）程序自动填补的部分，不是数字信号源原本信号的损失。如图：
二、VGA、DVI、HDMI特点
VGA
VGA（Video Graphics Array）还有一个名称叫D-Sub。是模拟信号，只能传输视频信号，VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。使用VGA连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影，另外VGA只能传输
VGA支持在640×480的较高分辨率下同时显示16种色彩或256种灰度，同时在320×240分辨率下可以同时显示256种颜色。
特别
1、是模拟信号的传输，随着显示器的分辨率越高画面就会越模糊。一般模拟信号在超过1280×1024分辨率以上的情况下就会出现明显的误差。
2、因为是模拟信息，信号极其容易受干扰。
3、不能传达音频。
4、一般不加放大器和转换器在30米左右，加放大器和放大转换器可以到150米。
DVI
DVI即数字视频接口，是一种高速传输数字信号的技术，不再经过数模转化。DVI接口有多种规范，常见的有DVI-A、DVI-D和DVI-I。DVI视频传输避免了模拟视频信号传输过程中发送端（一般为显卡）的数模转换和接收端（一般为LCD显示器）的模数转换过程，同时也避免了模拟信号传输过程中的噪声干扰的问题，因此图像无损失。
特点：
1、数字信号，避免了模/数转换过程，信号没有衰减，色彩更
纯净、逼真。
2、只传送视频信号，不传送音频信号。
3、支持多种格式，包括1920*1080全部高清格式。
4、一般传输15米左右。
HDMI
高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。
HDMI2.0b特点
1.支持（HDR）高动态范围视频传输
2.高达18Gbps宽带
3.分辨率增至4K，3840*2160分辨率和50FPS，60fps帧率。
4.高达32个音频通道，畅想身临其境的多维音频体验。
5.高达1536khz的音频采样率，提供最高的音频保真度。
6.同步传输双视频流，让不同用户在同一屏幕上观看不同视频。
7.同步传输多个音频流至多个用户（最高可达4个）
8.提供广角影院21:9宽高比的全新体验
9.动态自动声画同步
10.CEC扩展对单一遥控器控制多个消费电子产品提供更多的扩展控制命
