健康资讯 关于【微波炉磁控管好坏判断】，如何判断微波炉磁控管好坏，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、微波炉磁控管好坏判断：微波炉各主要元器件功能及检测介绍
- 2、微波炉磁控管好坏判断，如何判断微波炉磁控管好坏
1、微波炉磁控管好坏判断：微波炉各主要元器件功能及检测介绍
一、高压变压器

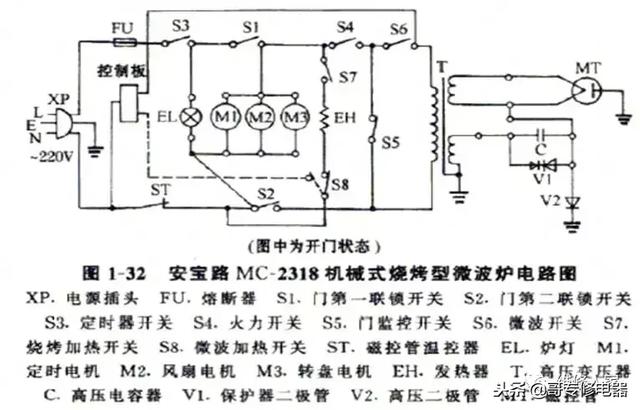

变压器的文字符号是t，电路符号见下图右上角。高压变压器的作用是给磁控管提供工作电压。高压变压器初级通市电220v交流电，次级有两组，一组提供3。4v灯丝电压另一组提供2000v左右高压，初级绕组2.2欧左右，高压绕组130欧左右，为正常 。
二、高压电容器
高压电容器在微波炉里的位置，是固定在微波炉的底板上。和高压二极管，高压保险丝靠得很近高压电容器的耐压是交流2100v，容量1微法。里面有个放电电阻，是一个特殊的电容器。
三、二极管
普通二极管，正向导通4----5k欧，反向电阻几m欧以上这里的高压二极管工作在4000v电路里 。正向电阻100k欧左右，反向电阻‘无穷大，负极有圆环可接底板，正极有套脚可插在高压电容器上。
四、保险管
微波炉里有两个保险管：一个高压保险管，一个低压保险管。高压保险管装在微波炉的下方，和高压变压器、高压二极管、高压电容器靠在一起。为了防止它触及或靠近其他元件和连线，造成漏电或高压放电，常把高压保险管装进一个塑料硬壳里220v市电保险管，是彩电里一样的延迟保险丝。常见规格有8a、10a、15a。换用普通保险管，要用额定电流大。
五，磁控管
它有微波发射器（波导管）、散热器、灯丝、两个插脚和磁铁等磁控管里有一个园筒形的阴极，这里是直热式的，灯丝就是阴极。阴极外面包围着一个高导电率的无氧铜制成的阳极。阳极用来接收阴极发射的电子。阳极上有几个谐振腔，它们是产生高频振荡的选频谐振回路。谐振频率主要由空腔的尺寸决定的。为了安全和使用方便，阳极接地。阳极接地作参考点，零电势（0v），那阴极就是加上几千v负高压。另外再有磁铁的作用。热电子从阴极溢出后，在磁埸力和电埸力的共同作用下，沿螺旋状高速飞向阳极，又有谐振腔的作用，电子振荡成微波，并经过天线耦合，由波导管传输到微波炉腔里加热食物。
(一)结构
(1) 灯丝：
采用钍钨丝或纯钨丝绕制成螺旋状，其作用是用来加热
(2) 阴极：
阴极采用发射电子能力很强的材料制成。它分为直热式 ( 阴极和灯丝合为一体，采用此种方式只需10 ～ 20s的延时，就可加阳极电压进行工作) 和间热式( 阴极做成圆筒状，灯丝安装在圆筒内，加热灯丝间接地加热阴极而使其发射电子) 两种。阴极被加热后其表面迅速发射足够的电子以维持磁控管正常工作所需的电流阴极。
(3) 阳极：
阳极上有几个谐振腔，多采用孔槽式和扇形式，用无氧铜制成，用以接收发射的电子。它们是产生高频振荡的选频谐振回路。谐振频率主要由空腔的尺寸决定的。阳极块上腔口对着阴极，一般有偶数个。为使用安全、安装方便，阳极接地，阴极上接负高压，这样在阳极和阴极之间就形成了一个径向直流电场。
(4) 微波能量输出器：
将磁控管产生的微波能量耦合出来，输送到负载上用来加热食物
(5)磁铁
磁铁的作用是供给与阳极轴线平行的强磁场，一般采用简装式结构，用永久磁铁制成
(二）、磁控管好坏测量方法：
a ，关机后，使高压电容放电，拔下磁控管灯丝两个插头。
b ，用万用表×1Ω电阻档测两灯丝，应小于1欧姆
(三）．磁控管工作原理
在阳极与阴极之间加上—定的直流电压，阴极发射的电子受阳极正电位影响而飞向阳极，另外再有磁铁的作用,在空间上存在方向与电场垂直的磁场，因而电子在磁场力和电场力作用下作轮摆运动。因阳极谐振腔内存在高频电场，因而就会形成绕阳极旋转的“电子云”；当旋转速度与高频磁场同步时，电子将所有的能量交给高频磁场，从而维持高频振荡。这种高频能量经微波能量输出器输出，由波导管传输到微波炉腔里加热食物。
六，炉灯
炉灯是在炉膛内装个220v15w小电灯，照亮炉膛，观察食物加热程度。盛食物的园盘是否转动等。 炉灯装在磁控管左边，电灯不亮，右手用尖嘴钳夹住卡子，左手用小一字起子撬出灯座，小电灯就连在下面
七、电动机
微波炉里有三个小电动机。电机的电路符号，在本图里是园圈里加m字。文字符号就是m。三个电机分别在：
a，电风扇里，大家都好看，好拆。
b，定时器里，坏了连定时器买个新的，没多少钱
c，转盘电机
八、热电断路器
热电断路器，也叫热电熔断器，是用来保护磁控管的。如果由于某种原因使磁控管的温度超过145---155度时，热电断路器就自动断开，切断电源。从而保护了磁控管热电断路器在微波炉里紧贴在磁控管上方。它被安装在磁控管的外壳上，上盖的端面与磁控管直接接触，磁控管工作时，其温度变化通过上盖端面传导给热感应片。在正常温度范围内，保护器的动、静触头相接触，为导通状态。当出现冷却风扇停转等异常情况而导致磁控管温度快速上升并达到规定(保护)的数值时，热感应片受热而变形，使顶杆动作，将弹簧片压下，这样动触头便脱离静触头，于是电路被切断，磁控管停止工作，温度开始慢慢下降。当磁控管温度降到一定值后，热感应片又动作，恢复原形，使动、静触头相接触，电路又被接通，磁控管重新工作，这就是自恢复功能
冷却风扇：给磁控管散热，同时使炉腔气流对流
炉腔：也称谐振腔，用来存放和加热食物
2、微波炉磁控管好坏判断，如何判断微波炉磁控管好坏
微波炉在加热蒸煮食物时不会产生过多的油烟，因此，备受现在人们的喜爱。其主要是通过微波加热的方式，来达到加热食物的目的。微波炉主要是由电源、磁控管、控制电路等几部分构成的，而其中的磁控管是微波产生的关键，其的质量品质的好坏，关乎着微波炉使用的好坏。那么，如何检测微波炉磁控管的好坏?下面跟随一起装修网的小编来看详细介绍。
什么是磁控管
磁控管本质上是一个可放置在恒定磁场中的二极管，其是微波炉中用来产生微波能的电真空器件。磁控管主要是有管芯及磁钢两部分组成的，而其的管芯又有阴极、阳极之分，管芯中还包括了能量输出器以及磁路系统，以便能够让微波能够高效快速的输出。磁控管的整个管内都是真空的，以便减少微波能量的损耗。
磁控管工作原理
电源向磁控管提供高压电流，磁控管在高压电流的刺激下，产生微波电流，从而在磁控管的阴阳极间产生直流的电压，在磁场力与电场力的作用下，电子阴极的电子相向阳极移动，并形成电子云。当旋转的电子云的转速与高频的磁场达到同步时，就会产生振动的高频的微波能量，在经过磁控管的能量输出器，将这种能量传输到波导管中，然后送至微波炉腔中。
微波炉磁控管的检测
将微波炉的电源关闭，在使其的高压电容处于放电的转态下，在将磁控管灯丝的两个插头拔下。然后再用万用表×1ω电阻档测两灯丝，如果灯丝间的电阻小于1ω，则表明磁控管是好的。也可用×10k 档测单独的灯丝与地面的电阻，若是无穷大的，则说明磁控管出现了损坏。
微波炉磁控管的维修
若微波炉的磁控管出现了损坏，则要对其进行及时的维修，以保证微波炉的正常使用。可用钢丝钳将磁控管后边的护罩打开，在将其的的接插件绝缘体拔出，在用塑料纸做一个尺寸相符的接插件绝缘体，将其插放在磁控管件上，并用调配好的胶水粘接好，待其完全固化后，对其进行绝缘测试。待其合格后，将其原先的护罩关闭，并从新安装在磁控管中。
