1、接地体的正确方法和标准：防雷接地方案及技术交底，值得借鉴

防雷接地概况

本建筑属第二类防雷建筑物，按此类建筑物的防雷要求设置防雷设施。利用建筑物的金属构件及钢筋混凝土结构中的钢筋作为防雷接地装置。

利用本建筑金属屋面及屋面上的金属屋架做接闪器，利用建筑物四周柱子内的主钢筋做为引下线，基础内钢筋网做为自然接地体，并用φ12MM镀锌圆钢与金属屋面接闪器相连。

将进出建筑物的所有金属管道就近与防雷接地装置相连，将竖直敷设的金属管道及金属物的顶端和底端与防雷装置相连，屋顶上装设的霓虹灯和风机等电气设备的电源线路穿钢管保护，此钢管一端与用电设备的外壳或保护罩相连，并就近接于防雷装置，另一端与配电箱的外壳相连。

高压配电系统为中性点不接地系统，电力变压器的低压侧为中性点直接接地系统，要求所有电气装置的金属外壳及事故情况下可能带电的金属体实行保护接地。低压配电系统接地采用TN—S系统，其工作零线和保护地线在接地点后要严格分开。

本建筑物采取总等电位联结，其总等电位联结线必须与楼内所有导电部分互相连接，如保护线干线，接地干线，建筑物内的输送管道的金属件（如水管等），集中采暖及空调系统的升压管，建筑物金属构件等导电体。总等电位联结主母线均采用25MM2铜导线。

防雷接地、保护接地和工作接地共用同一接地装置即建筑物的基础接地体。要求接地体的接地电阻不大于1欧姆，否则应在室外补设人工接地体。

【防雷接地交底】

一、材料要求

1镀锌材料：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

2电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线；水泥、砂子、红油漆、白油漆、黑油漆、防腐油、银粉等。

二、主要机具

1常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯、桶。

2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

三、作业条件

(一) 接地体作业条件：

1按设计位置清理好场地。

2底板筋与柱筋连接处已绑扎完。

3桩基内钢筋与柱筋连接处己绑扎完。

(二) 接地干线作业条件：

1支架安装完毕。

2保护管已预埋。

3土建抹灰完毕。

(四) 支架安装作业条件：

1各种支架已运到现场。

2结构工作己经完成。

3室外必须有脚手架或爬梯。

(四) 防雷引下线暗敷设作业条件：

1建筑物或构筑物有脚手架或爬梯，有能上人操作的条件。

2利用主筋作引下线时，钢筋绑扎完毕。

(五) 防雷引下线明敷设作业条件：

1 支架安装完毕。

2 建筑物或构筑物有脚手架或爬梯，有能上人操作的条件。

3 土建外装修完毕。

(六) 避雷带与均压环、等电位安装作业条件：

土建钢筋绑扎时，配合做此项工作。

(七) 避雷网安装作业条件：

1 接地体与引下线必须做完。

2 支架安装完毕。

3 具备调直场地和垂直运输条件。

(八) 避雷针安装作业条件：

1 接地体及引下线必须做完。

2 需要脚手架处，脚手架搭设完毕。

3 土建结构工程已完，并随结构施工做完预埋件。

四、操作工艺

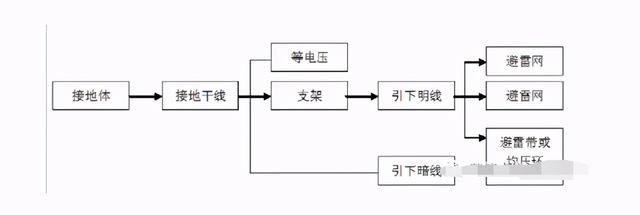

(一) 工艺流程：

(二)接地体安装工艺：

人工接地体（极）安装就符合以下规定：

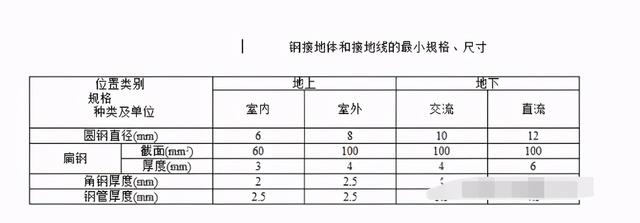

1 人工接地装置的最小尺寸见表。

2 接地体顶面埋设深度不小于是0.6m，角钢及钢管接地体件应垂直设置。

3 垂直接地体长度不应小于2.5m。其相互之间间距一般不应小于5m。

4 接地体埋设位置距建筑物不宜小于1.5m ; 遇有垃圾灰渣等地埋设接地体时, 应换土,并分层夯实。

5 当接地装置必须埋设在建筑物出入口或人行道小于3m时，埋深不应小于1m，且应采用均压带做法或者接地装置上面敷设50~90mm厚度沥青或卵石层，其宽度应超过接地装置2m。

6 接地体（线）的连接应采用焊接。焊接处焊缝就饱满并有足够的机械强度。不得用夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接后的药皮敲净后，刷沥表做防腐处理。

7 采用搭接焊时，其焊接长度如下：

(1)镀锌扁钢不小于其宽度的2倍，且至少一个棱边施焊。敷设前需调直，煨弯自然，直线段不应有明显弯曲，并应立放。

(2)镀锌加钢焊接长度为其直径的6倍，并应双面施焊。

(3)双面施焊镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。

(4)镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，直接将扁钢本身弯成弧形（或直角形），紧贴3/4 钢管（或角钢）表面，上下两侧施焊。

8 当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。

9 采用化学方法降低土壤电阻率时，所用材料应符合下列要求：

(1)对金属腐蚀必弱；

(2)水溶性成份含量低。

10 采用接地模块时，模块应集中引线，用干线把模块并边焊接成一个环路，干线的材质与接地模块焊接点的材质相同，钢质的采用热浸镀锌扁钢，引出线不小于2处。

11 所有金属部件应镀锌。操作时注意保护镀锌层。

防雷接地焊接工艺要求

1、镀锌扁钢焊接：镀锌扁钢焊接长度不小于其宽度的2倍，不少于三面施焊；当扁钢宽度不同时，搭接长度以宽的为准；敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

2、镀锌圆钢焊接：镀锌圆钢焊接长度为不小于其直径的6倍并应双面施焊；当直径不同时，搭接长度以直径大的为准。

3、镀锌圆钢与镀锌扁钢焊接：焊接长度为不小于圆钢直径的6倍并应双面施焊；必要时采用辅助圆钢或扁钢弯成直角焊接。

4、镀锌扁钢与镀锌钢管、角钢焊接：为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接，与钢管焊接时，在钢管上的包绕焊接长度不小于扁钢宽度的2倍。

防雷接地分项工程施工工艺做法：

（一）基础接地：

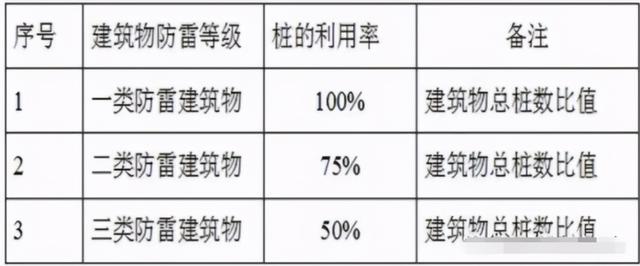

1、防雷接地桩的利用率如下表

本工程为2类防雷等级故桩的利用率必须达到75%，桩主筋应大于或等于Φ16，当桩主筋小于Φ16时应用4根不小于Φ12的桩钢筋。

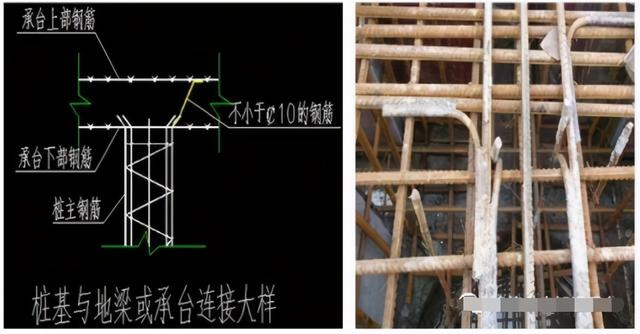

2、本工程利用基础地梁内2根不小于Φ16钢筋四周可靠连接并与桩钢筋可靠焊接成电气通路作为接地体，要求接地电阻不大于1欧姆，若基础梁筋小于16时则用4根部小于10的钢筋如下图所示。

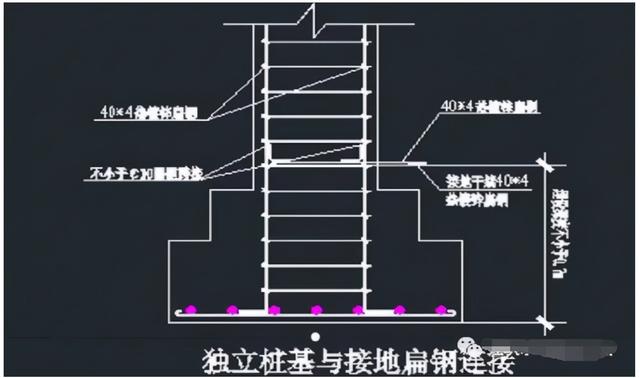

3、当结构基础为独立桩基时或结构挡墙四周无结构梁时应用-40*4的热镀锌扁钢通常焊接连通，接地扁钢与独立桩基内2根不小于Φ16钢筋可靠焊接，接地扁钢埋设深度不小于0.6cm如下图所示。

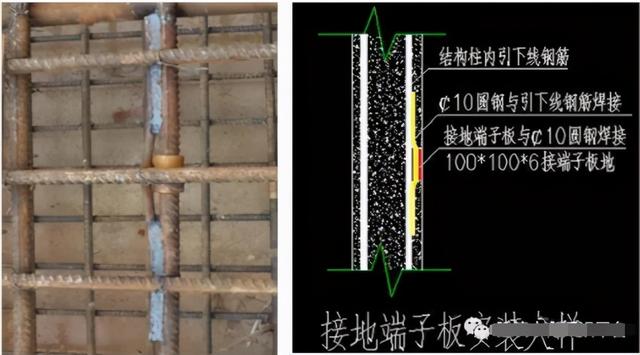

4、用作接地体的地梁钢筋采用直螺纹时应用Φ10圆钢搭接如下图所示；基础无地梁时采用-40*4热镀锌扁钢与地梁焊接；所有设备用房均预留100*100*6的接地端子板，具体做法如下。

（二）防雷引下线：

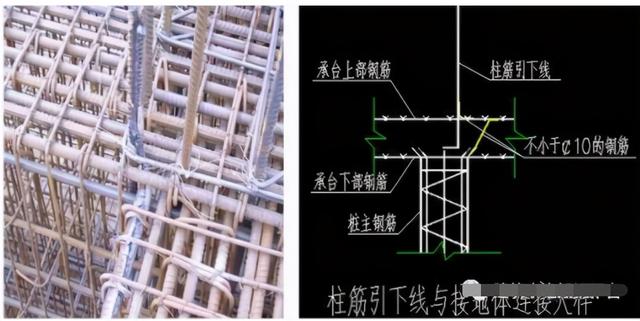

1、利用结构柱内部2根不小于Φ16的主筋通长焊接连通作为防雷引下线，当结构柱内主筋小于Φ16时则利用4根不小于Φ10的主筋，引下线上部与接闪器焊接、下部分与接地体可靠焊接；引下线施工时应密切注意结构柱内钢筋变化。

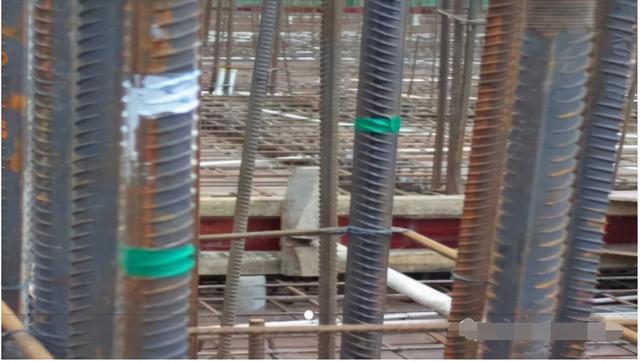

2、引下线钢筋直螺纹连接处都应用Φ10的圆钢做跨接连接；若作为引下线及均压环的钢筋采用冷搭接时，在搭接处应采用焊接连通；引下线在施工完成后应做好标示，以免连接时错焊或者漏焊方便检查如下图所示。

（三）卫生间局部等电位

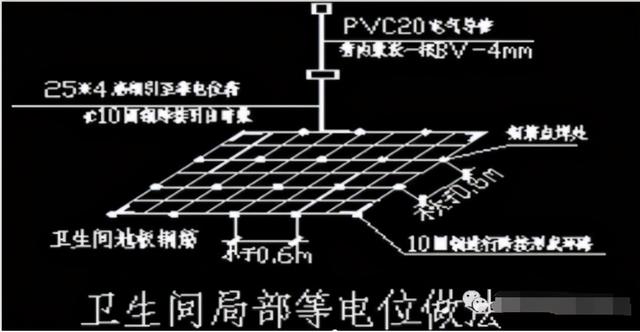

1、图集标准做法：将卫生间四周地板钢筋用Φ10的圆钢可靠搭接形成闭合网，将闭合网内钢筋电焊成不大于0.6*0.6m的方格网，用Φ10圆钢及25*4的热镀锌扁钢从底板钢筋上引至等电位箱如下图所示。

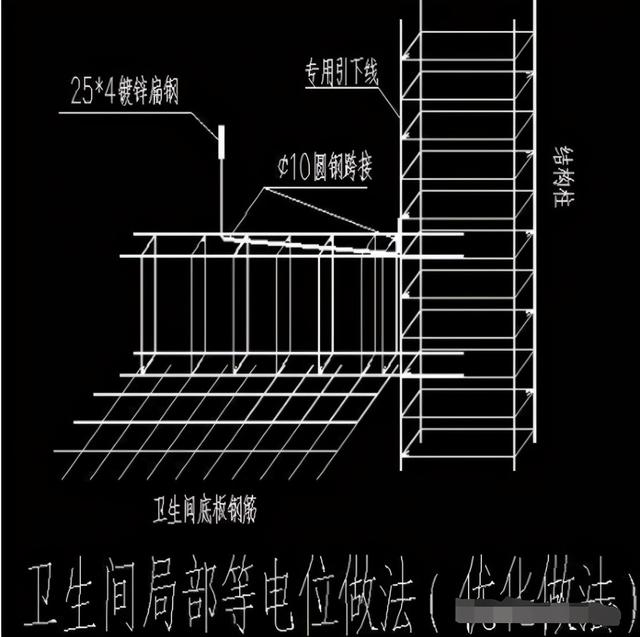

2、优化做法：在卫生间等电位就近结构柱内选择一根不小于Φ16的主筋作为等电位专用引下线，此引下线底端与接地体可靠焊接，竖向每层等电位箱用Φ10圆钢及25*4的镀锌扁钢与引下线可靠焊接；卫生间等电位连接线不得串联且严禁与防雷引下线及均压环连接。

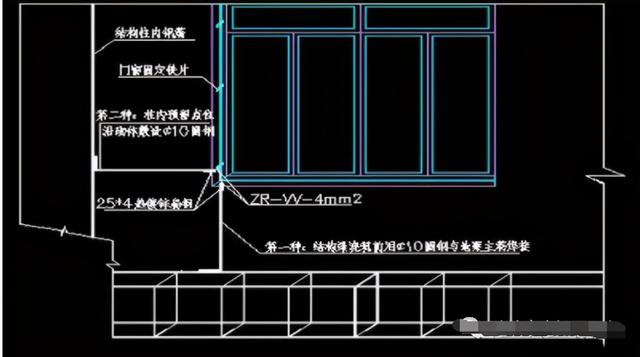

3、根据不同建筑物防雷类别高层建筑物一定高度上所有靠外墙的金属门窗均应做可靠接地具体做法如下图所示。

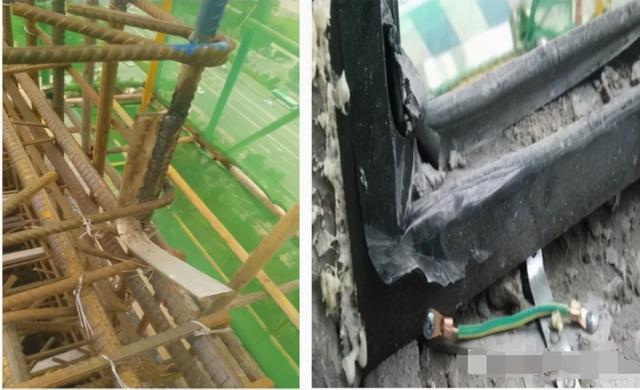

4、金属门窗接地工程实例

（四）避雷带

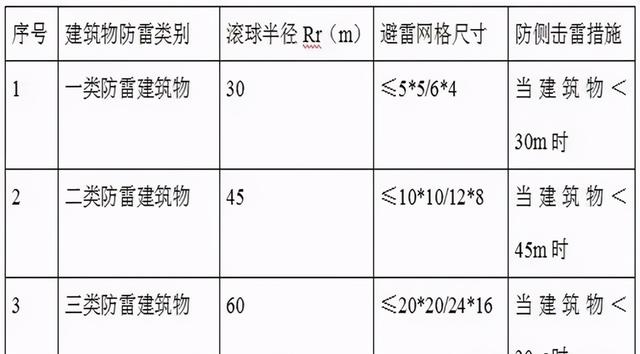

1、屋面避雷网格根据不同建筑物防雷类别不同确定如下表

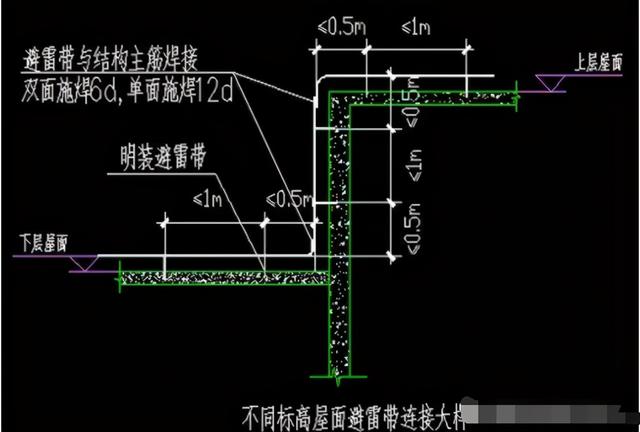

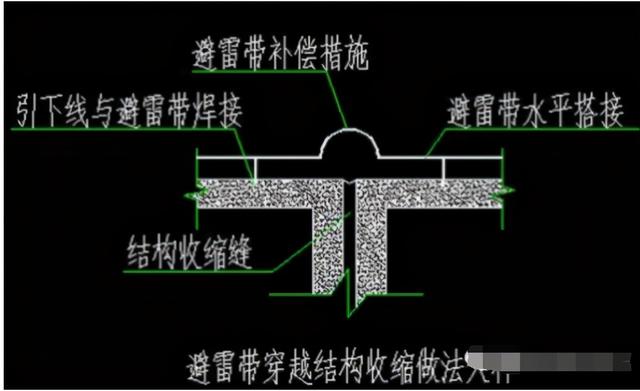

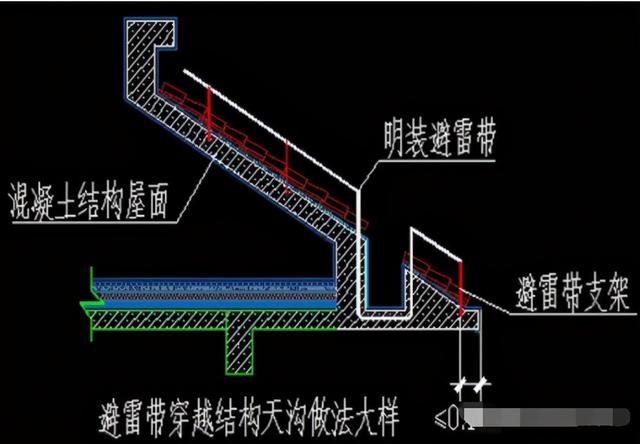

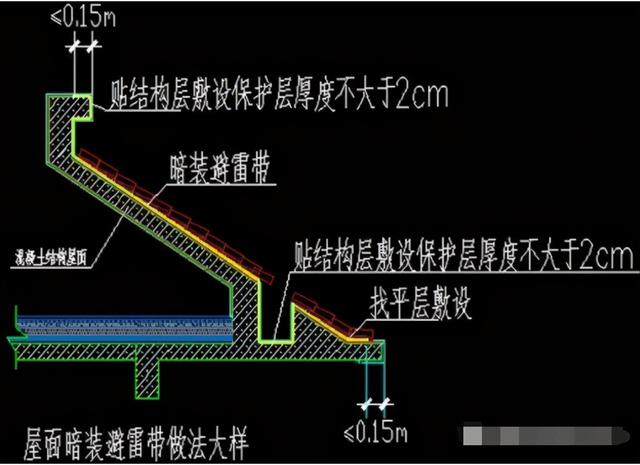

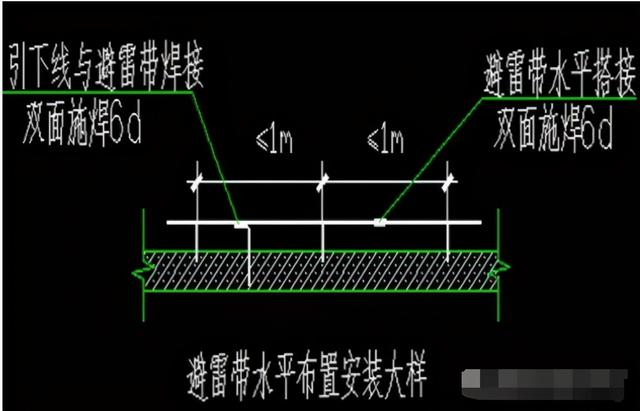

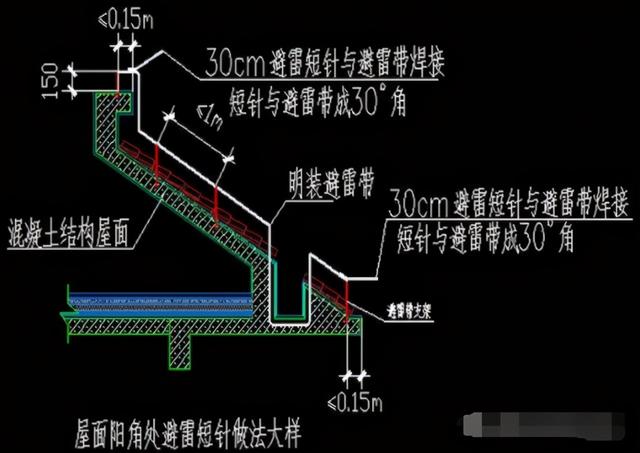

2、避雷带各施工节点大样如下：

五、防雷测试

1、测试仪表选用ZC-8/500V地阻仪或电子地阻仪，仪表必须经专门检验部门校核后，测试数据才有效。

2、在基础完成后，对基础接地进行防雷电阻测试，天气必须连续晴3天以上，测试要监理、甲方代表到场，测试数据必须形成资料并相关人员签字。

3、首层均压环完成后必须必须进行一次系统性测试，系统测试电阻不大于1Ω，卫生间等电位也要做导通试验。采用24V电压，测试电阻值小于4Ω为合格。

4、当屋，面的接闪器都安装完毕后，进行防雷电阻测试，方法同2条。

5、当金属门窗单位边框施工前必须逐一将门窗接地预留点进行测试做好记录并移交给门窗单位施工。

2、接地体的正确方法和标准，常见的接地技术基本知识详解

在一个建筑物里，最好的接地方式是建立三类独立的接地系统第一类是雷电保护接地，它是一个连接在接地棒上的环绕建筑物的保护环，这个保护环还作为避雷针馈线的终端使用；第二类是供电系统的接地，这个系统在进入建筑物的入口处，要安全可靠地接地，大多数有关规范要求接地阻抗不应大于３欧姆，今天小编就来说说关于接地体的正确方法和标准?下面更多详细答案一起来看看吧!

接地体的正确方法和标准

在一个建筑物里，最好的接地方式是建立三类独立的接地系统。第一类是雷电保护接地，它是一个连接在接地棒上的环绕建筑物的保护环，这个保护环还作为避雷针馈线的终端使用；第二类是供电系统的接地，这个系统在进入建筑物的入口处，要安全可靠地接地，大多数有关规范要求接地阻抗不应大于３欧姆。

在使用敏感电子设备、通讯设备、计算机系统、控制系统的大楼内应建立第三类接地系统───信号回路或仪器接地。这个独立的仪器接地设施应该单独地连接到一个对地阻抗不大于３欧姆的专用仪器接地网上，作为电子设备信号回路的参考电平面。把供电系统的接地与仪器或电子设备的接地分离开常常是困难的。能否分离取决于设备的结构，仪器或电子设备与其机壳及连接到安全保险线路的其他导线间的隔离情况。有时信号回路接地和供电系统接地的分离，可通过在安全接地回路中使用射频扼流圈来实现。还可以使用△－Ｙ电源转换装置和安全规范允许的特定区重建一个安全接地设施来实现。重要的是在设备区内要优先考虑安全标准，并且任何设计都应严格遵守安全技术要求和标准。

信号地：是输入端信号元件(通常为传感器)的地。

交流地：交流供电电源的N线，通常它是产生噪声的主要地方。

屏蔽地：一般为防止静电、磁场感应而设置的外壳或金属丝网，通过专门的铜导线将其与地壳连接。

保护地：一般将机器设备外壳或设各内独立器件的外壳接地，用以保护人身安全和防护设各漏电。

数字地：也叫逻辑地，是各种开关量(数字量)信号的零电位，可能是电子设备的金属机壳、底座、印刷电路板上的地线或建筑物内的总接地端子、接地干线等，逻辑地可与大地接触，也可不接触。

模拟地：是各种模拟量信号的零电位。

以上这些地线处理是系统设计、安装、调试中的一个重要问题。下面就接地问题提出一些看法：

（1）控制系统宜采用一点接地。一般情况下,高频电路应就近多点接地，低频电路应一点接地。在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。

（2）交流地与信号地不能共用。由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。

（3）浮地与接地的比较。全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。还有一种方法，就是将机壳接地，其余部分浮空。这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。

（4）模拟地。模拟地的接法十分重要。为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。

（5）屏蔽地。在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。根据屏蔽目的不同，屏蔽地的接法也不一样。电场屏蔽解决分布电容问题，一般接大地；电磁场屏蔽主要避免雷达、电台等高频电磁场辐射干扰。利用低阻金属材料高导流而制成，可接大地。磁场屏蔽用以防磁铁、电机、变压器、线圈等磁感应，其屏蔽方法是用高导磁材料使磁路闭合，一般接大地为好。当信号电路是一点接地时，低频电缆的屏蔽层也应一点接地。如果电缆的屏蔽层地点有一个以上时，将产生噪声电流，形成噪声干扰源。当一个电路有一个不接地的信号源与系统中接地的放大器相连时，输入端的屏蔽应接至放大器的公共端；相反，当接地的信号源与系统中不接地的放大器相连时，放大器的输入端也应接到信号源的公共端。

常见的接地符号：

PE,PGND,FG－保护地或机壳；

BGND或DC-RETURN－直流－48V( 24V)电源（电池）回流；

GND－工作地；

DGND－数字地；

AGND－模拟地；

LGND－防雷保护地

GND在电路里常被定为电压参考基点。

从电气意义上说，GND分为电源地和信号地。PG是 Power Ground（电源地）的缩写。另一个是 Signal Ground（信号地）。实际上它们可能是连在一起的（不一定是混在一起哦）。两个名称，主要是便于对电路进行分析，因电路形式不同而必须区分的两种“地”：数字地，模拟地。数字地和模拟地都有信号地、电源地两种情况。数字地和模拟地之间，某些电路可以直接连接，有些电路要用电抗器连接，有些电路不可连接。

1、保护接地

保护接地就是为了保护设备、装置、电路及人身的安全。因此，在设备、装置、电路的底盘及机壳端一定要采取保护接地。因保护接地和人身安全相关，保护接地的方式在配电的标准规范中以及安全规范都有严格规定。

保护地主要用以保护故障电压对人身造成的危害，其保护原理是：通过把带故障电压的设备外壳短路到大地或地线端，保护过程中产生的短路电流使熔丝或空气开关断开。保护地的电阻要求较小，同时要求保护地的可靠性很高。

2、工作接地

工作地线是单板、母板或系统之间信号的等电位参考点或参考平面，它给信号回流提供了低的阻抗通道。信号质量很大程度上依赖于工作接地质量的好坏。由于受接地材料特性和其他技术因素的影响，接地导体的连接或搭接无论做的如何好，总有一定的阻抗，信号的回流会在工作地线上产生电压降，形成地纹波，对信号质量产生影响；信号越弱，信号频率越高，这种影响就越严重。

尽管如此，在设计和施工中最大限度地降低工作接地导体的阻抗仍然是非常重要的。

3、屏蔽接地

屏蔽接地是和结构息息相关的措施。电磁屏蔽时并不要求与大地连接，屏蔽结构接到大地上更多的是安全等方面的需要。

为了防止电磁辐射和干扰，系统设计中常采用结构屏蔽的方法。为了使结构有较好的屏蔽效能，要求对结构箱体的开孔尺寸有一定限制，特别是通风孔。但是电缆出线往往会破坏了这种屏蔽效能，因此要求电缆在出屏蔽体时与机柜连接。

4、防雷接地

把可能受到雷击的物体和大地相接，以提供泄放大电流的通路称之为防雷地。这种接地的目的很明确，就是防止人及物体遭到雷击，这些物体可以是天线、大楼、电子或电气设备等。

由于雷电放电电流一般是脉冲性的大电流(可高达上百千安)，其上升沿可达到微秒量级(1-10 微秒，持续时间100 微秒以下)，因此要求防雷接地的接地阻抗要小。为了避免雷击电流引发机房设备之间的高电位差，要求设备之间特别是有电气联系或距离较近的设备进行低电感和电阻搭接。

5、防静电接地

静电的危害是众所周知的，当人手触摸电子装备时，在干燥的季节，人体静电可达几千伏甚至几万伏静电电压，会对设备中的电子器件发生放电，虽然静电的能量不高，但产生的瞬时电流足够大，有可能造成电子器件的损坏。

人体产生的高电压静电通过没有接好大地的单板上安装的金属拉手条，会产生放电现象，如果单板上的电子器件绝缘处理的不好，瞬态“大电流”足以破坏绝缘造成单板上器件的永久性损坏。如果在机箱上装了防静电手腕，在人体触摸设备之前，通过防静电手腕把静电泄放到大地，以使人体和设备之间的电位相等从而达到保护的目的。

由于防静电接地大多针对人和设备，因此在人体和设备之间增加保护电阻(如防静电手腕中的电阻)防止机柜带电对人身造成的可能伤害，当然也可限制人体对地产生的静电泄放电流，从而起到保护设备的作用。

《GB/T 2900.1-2008电工术语 基本术语》定义，接地是指在系统、装置或设备的给定点与局部地之间进行电连接。接地技术包括工作接地、保护接地、功能接地等，接地方式不同，作用也不一样。

在应用时，接地就是把电力电讯等设备的金属底盘或外壳接上地线，利用大地作电流回路接地线，其作用除了将一些无用的电流或是噪声干扰导入大地之外，最大功用是保护使用者不被电击。

对于电气系统的接地，要按接地的要求和目的分类，不能将不同类接地简单地、任意地连接在一起，而是要分成若干独立的接地子系统，每个子系统都有其共同的接地点或接地干线，最后才连接在一起，实行总接地。
