1、iphonexs拆解主板：iPhoneXS和Max拆机对比 内部有什么不同和猫腻
新iPhoneXS/max详细拆机来了！
编辑:XC / 插图来自于网络 ·
全新iPhone详细拆解

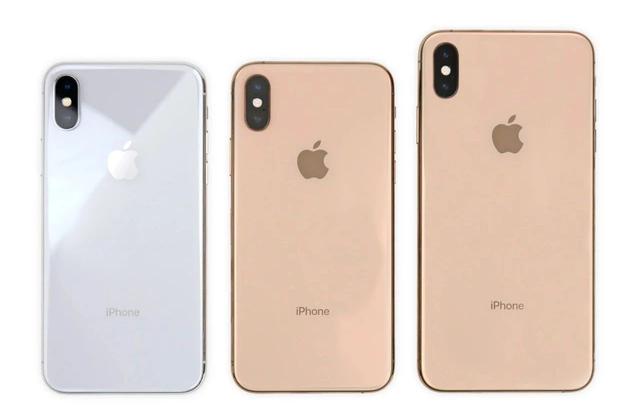

国外专业拆机团队iFixit给我们带来了新iPhoneXS和iPhoneXs Max的拆解过程，让我们看看新iPhone的内部和去年的旧iPhoneX有何区别吧。

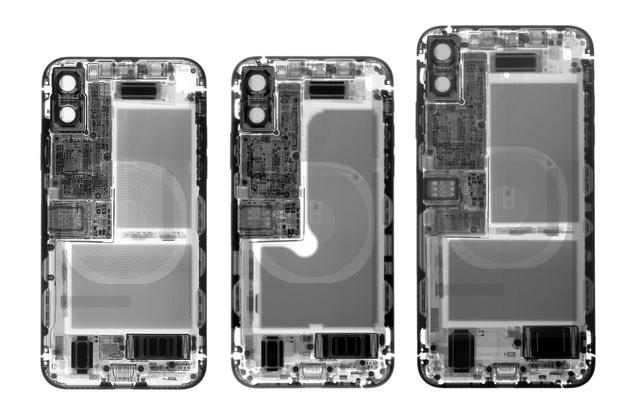

iPhone X、iPhone XS 与 XS Max在X光下面的透视照片，可以看出iPhoneXS电池容量为什么比iPhoneX小一点的原因。
iPhoneXS的电池其实是一整块的，不过由于目前技术原因所以缺了一点，而老iPhoneX则是两块完整的电池拼一起的。

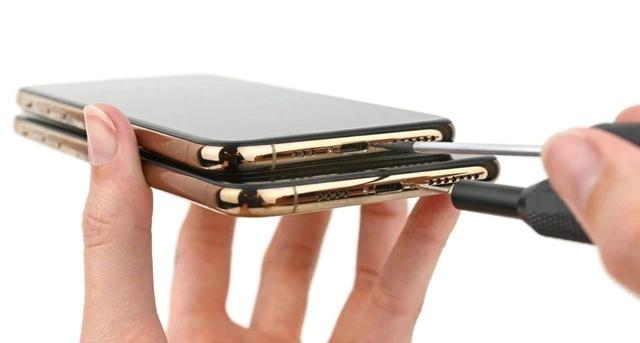

打开两部设备的底部螺丝，不过拧开螺丝还仅仅是刚开始，因为iPhoneXS和MAX支持最高的IP68真正防水，而不是和之前那样标明只支持抗水。

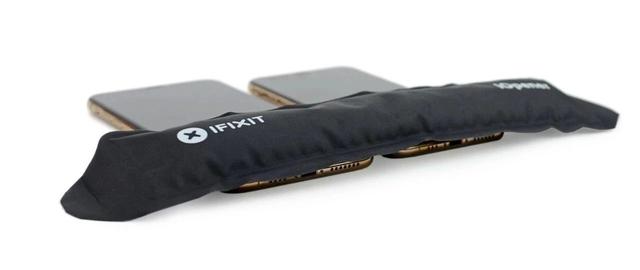

所以iPhoneXS和Max整体都是用胶固定的，需要大量时间去加热软化用于防水和固定的胶，iPhoneXS和Max一旦拆机维修后，基本上就没有之前的防水性能了。

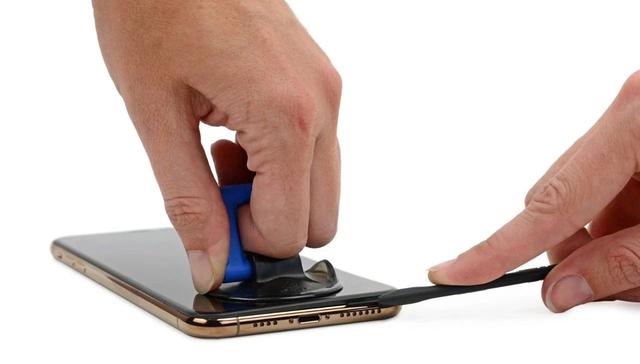

当我们将手机加热软化了所有的胶条后，就可以用撬棍去除防水胶然后打开屏幕看到内部。

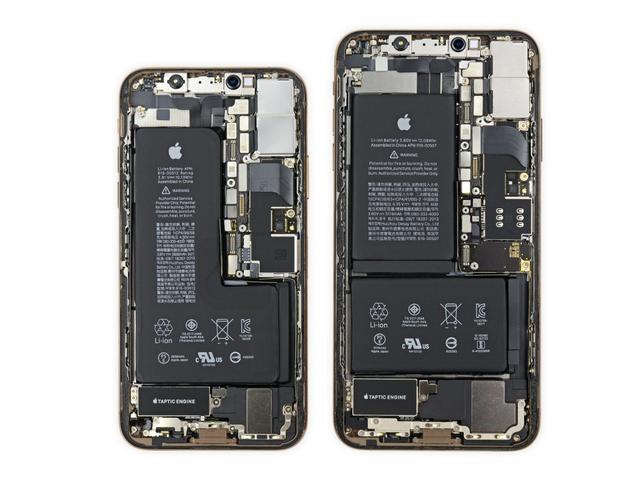

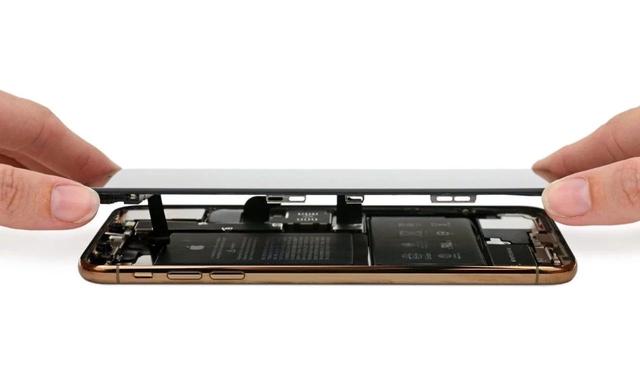

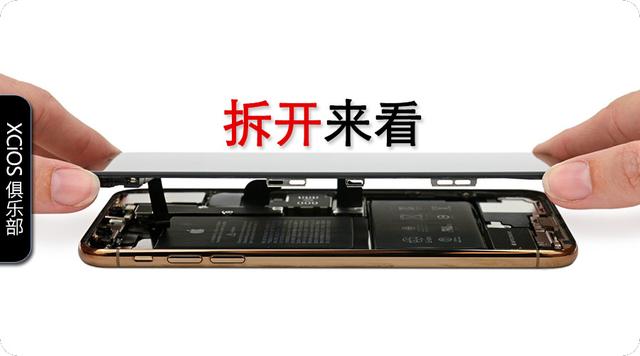

苹果整整齐齐，紧密的内部就映入眼帘了，仔细观察，其实iPhoneXS和Max的内部排列并不太一样。

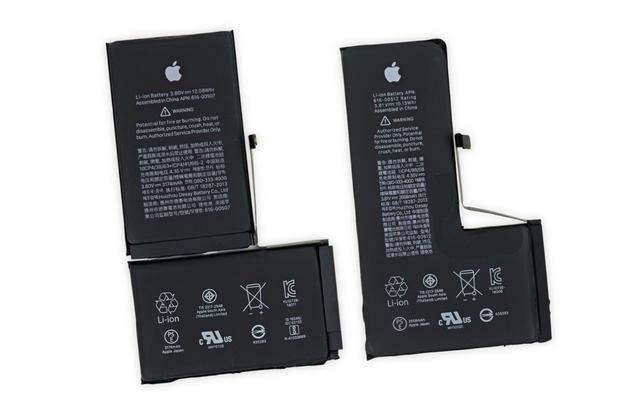

两者的电池如同之前X光下一样，iPhoneXS的是整块的异形电池，而Max则和旧iPhoneX一样是两块拼成的组合电池。
XS 的电池数据为 10.13Wh（2659 mAh ，3.81V）
XS Max 的电池数据为 12.08Wh（3179mAh，3.89V）

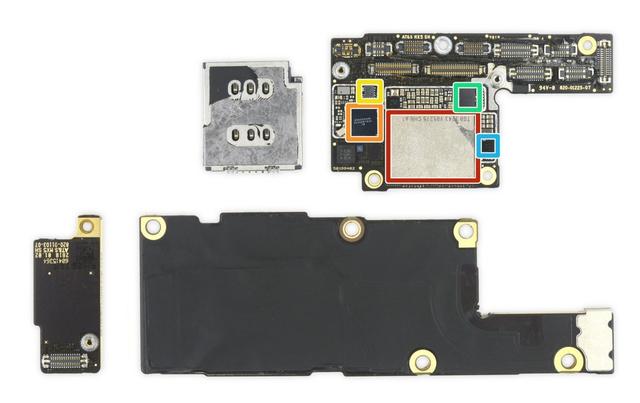

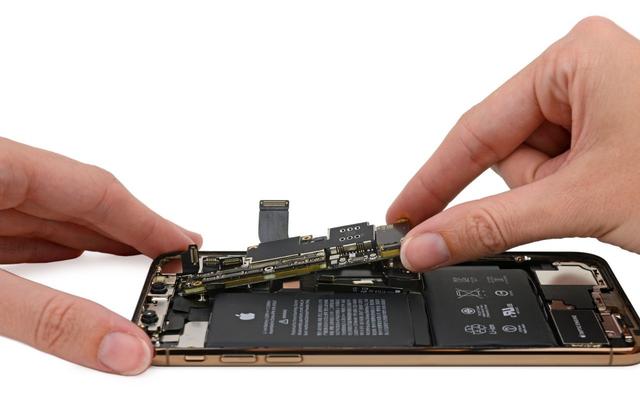

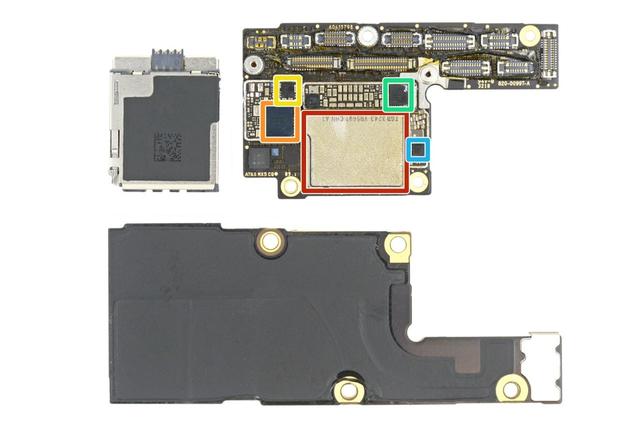

▲iPhoneXS主板，双层主板分离开来。
▲然后这是iPhoneXs Max的主板
Max主板部分不仅仅是看起来比iPhoneXS要大，并且还多了一个组件。不过两者的性能以及用途是一模一样的。
上面的芯片包括：
红色；东芝 TSB3243V85691CHNA1 闪存
橙色：苹果 338S00248 音频解码器
黄色：Cypress CPD2 USB 电源传输 IC
绿色：恩智浦 CBTL1612 显示端口多路复用器
粉色：德州仪器 61280 电池 直流转换器
两者的另外一块主板则是一模一样的。

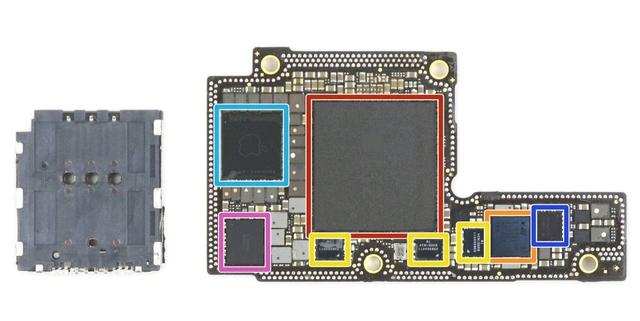

由于是双层主板，所以其实iPhoneXS和Max的主板区域有四个面。
红色：苹果A12 仿生 SoC ，镁光 MT53DS12 LPDDR4X SDRAM
橙色：意法半导体 STB601A0 电源管理IC
黄色：3颗 苹果 338S00411 音频解码器
绿色：苹果 338S00383-A0 电源管理 IC
粉色：苹果 338S00456 电源管理 IC
深蓝：苹果 338S00375 电源管理 IC
紫色：德州仪器 SN2600B1 充电器

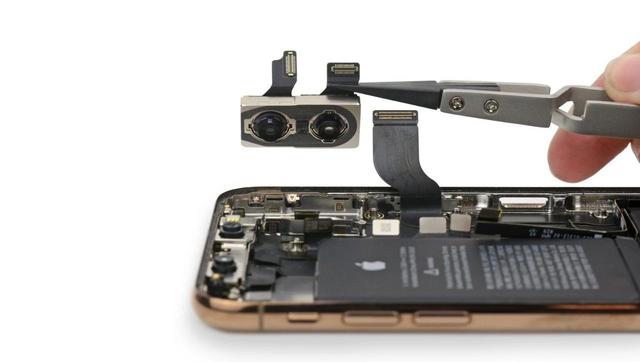

新的iPhoneXS和Max的背部双摄，虽然像素相对于旧款X没有提高，但是其广角镜头传感器尺寸增加了 32%，所以相比旧X，摄像头拍照和录制也更加好了。
iPhoneXs Max的线性马达以及扬声器相比XS也大了不少，主要原因还是内部空间更大，所以这种模组也确实是越大越好。
iPhoneXS和Max的无线充电模块其实是一样大的，所以两者无线充电的效率相同。
不过官方介绍中表示，新iPhoneXS和Max使用的是全新的无线充电模块，所以相比之前iPhoneX无线充电更快了。

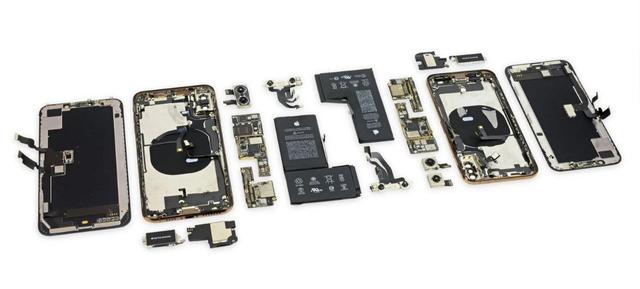

拆机完毕，iFixit团队表示新iPhoneXS和Max的拆解难度为 6 ，而满分为 10 分。
这表示iPhoneXS基本上不要想自行拆机，甚至连换个电板都难以做到，即使你拆开了盖板，你的iPhoneXS也会失去防水。
如果你不是非常精通的维修师傅，将无法成功的维修iPhoneXS主板，双层主板维修难度极高。
从本次拆机中我们可以知道：
iPhoneXS使用的是异形一体电池，而Max则是两组电池拼一起的。
iPhoneXS Max 的主板面积更大，所以功耗控制和散热可能会更好。
iPhoneXS Max 的线性马达和扬声器模块更大，效果更好。
iPhoneXS和Max的后置摄像头模组更大，成像更好。
....
2、iphonexs拆解主板，XS真机全球首拆图解
距离苹果2018新iPhone发布已经一周了，目前网上都是关于三款iPhone手机双卡双待、评测等简单内容的简介，当你们的iPhone XS此刻可能还在飞机上，别人的iPhone XS都已经开始拆解起来了。
专注拆解三十年的外站 FixjeiPhone对iPhone XS真机进行了拆解，让我们一起来看一下iPhone XS内部的结构如何。
拆机第一步，取下SIM卡槽，接着拧下iPhone底部Lightning接口两侧的螺丝。

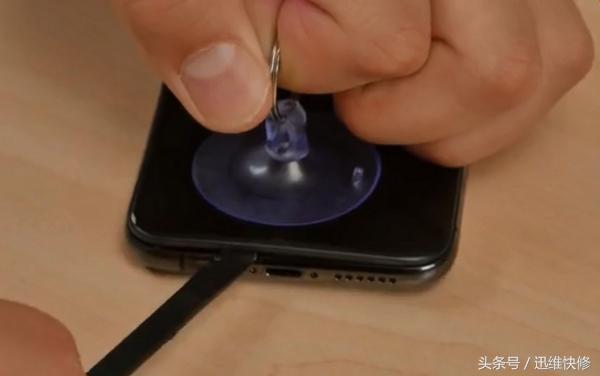

将屏幕加热，借助撬棒和吸盘，小心将屏幕慢慢打开，注意相连的排线。由于苹果增加了更多灰尘和防水密封，屏幕与机身分离起来更加困难。

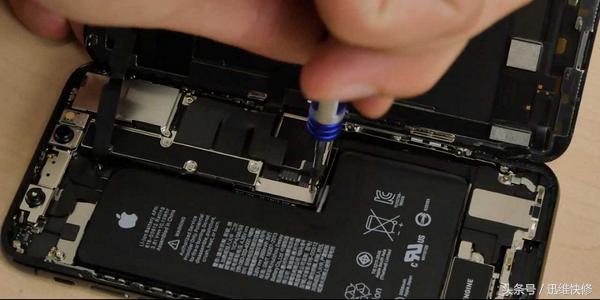

拆下5颗固定螺丝（有1个较长的），首先断开电池连接，以便安全关闭iPhone XS。

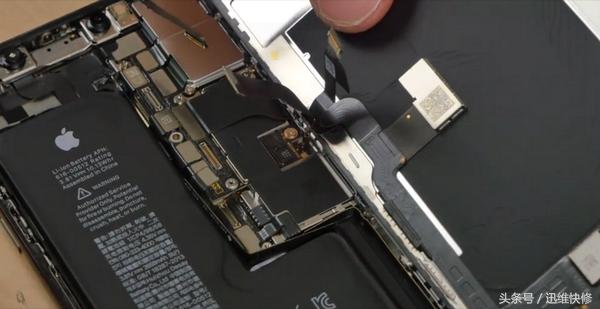

取下Face ID排线，由于有点胶合需要先加热，注意不要将其破坏，否则面部识别将无法使用。

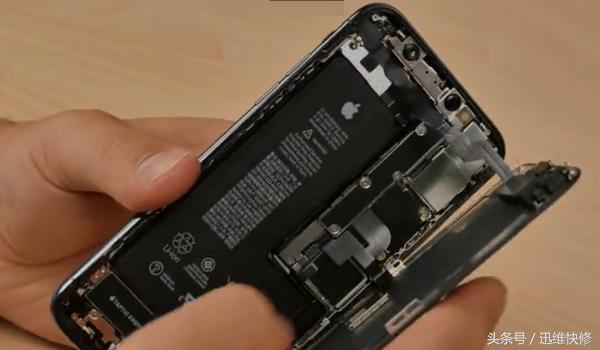

断开屏幕排线就可以将屏幕和主板成功分离。
从屏幕上取下耳机和Face ID功能模组。

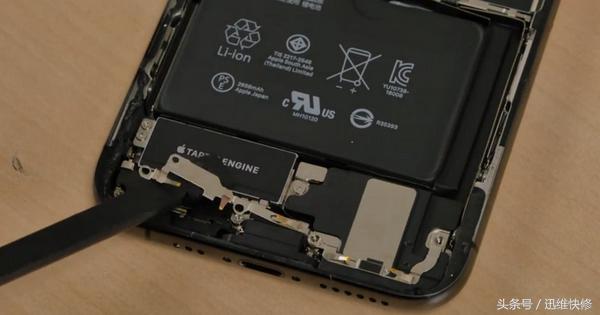

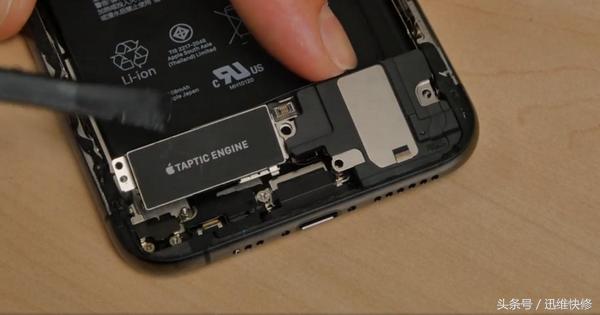

取下电池之前，先移除iPhone XS底部的两个支架，拆下振动马达和扬声器。

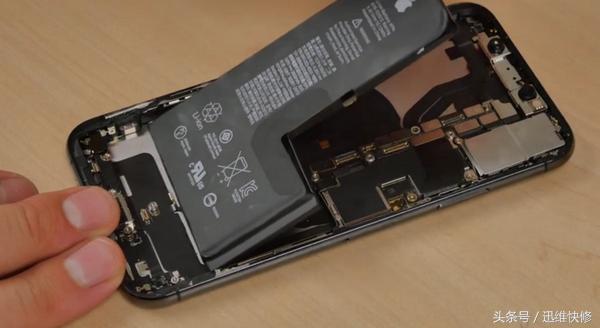

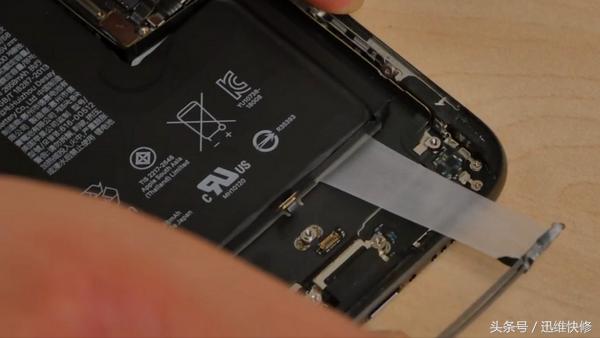

拆电池前需要清理周围的胶水、底部的塑料膜等。像之前拆电池一样，将电池取出。

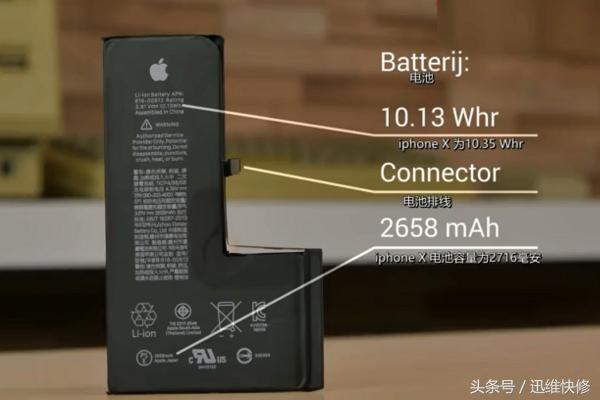

iPhone XS使用的是一块2658mAh、10.13Whr的L形锂电池，今年XS的确比去年的X电池（2716mAh ）“缩水”了。
接下来移除iPhone XS后置双摄，拧下固定螺丝，取下保护支架，断开两个摄像头连接和逻辑板的连接。
取下前置双摄。

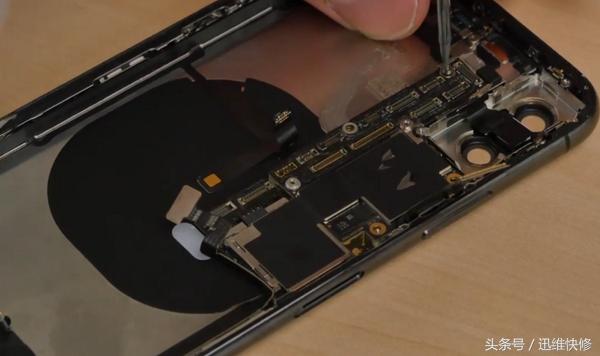

断开天线、无线充电、音量按钮、充电端口和闪光灯的连接，拧下逻辑板上的固定螺丝，将逻辑板取下。
注意：逻辑板上有一个特殊的平头螺丝，下面有个固定小支架，后面隐藏着2个连接，断开后，才能将逻辑板移除。
集成了A12芯片、内存、闪存的精致主板。
iPhone XS采用了双层主板的设计，iPhone XS内部结构非常紧密，剩余的空间不多。采用双层主板可以节约空间，以保持iPhone XS的电池容量。
但双层主板的弊端是不太容易散发热量。iPhone X因为散热问题遭到吐槽，不知换了7纳米芯片之后iPhone XS的表现能否好一些。

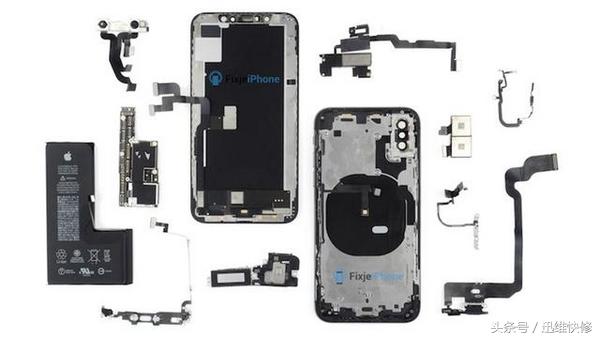

最后来一张iPhone XS拆机全家福。
从拆解中我们可以看到，iPhone XS的内部结构和iPhone X基本保持一致，零部件的排布变化不大。而防水方面的措施也做得相当多，所以拆解起来稍微更困难。
iPhone XS的内部结构保持了苹果一贯的高水准，细节不断的提升，你会为之买单吗？
