1、ams1117稳压器：朋友使用AMS1117-3.3稳压时遇到一个奇怪的问题，只能稳压到2.6V
朋友遇到了一个奇怪的问题，百思不得其解，求教于我，让我帮忙解决。
问题是这样的，朋友最近设计的一个电路，用到了一个3.3V的LDO AMS1117-3.3做3.3V的稳压，但是稳压出来的不是3.3V，而只有2.6V左右。
朋友说这个LDO，他一直都在用，都没有发现有这个问题，刚开始他以为是这个AMS1117-3.3 LDO坏了，可是换了一个新的AMS1117-3.3 LDO，结果还是这样。之前设计的几个项目都是用这个LDO，也没有出现这个问题。

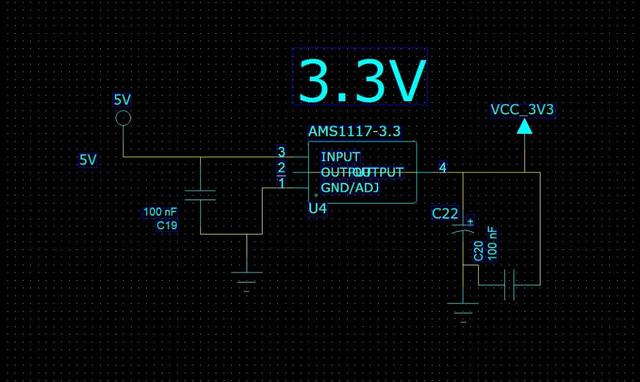

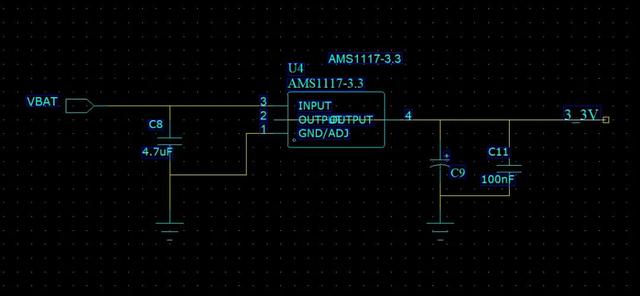

我思考了一下，问他之前项目的电路供电部分和目前电路的供电部分有什么不同。朋友回答说，主要不同的是，之前项目的电路是用12V电源供电，然后经过DC-DC电路转换成5V给LDO，再稳压成3.3V，而当前项目的电路则是直接由3.7V的锂电池供电，经过AMS1117-3.3 LDO稳压成3.3V。如下图所示。

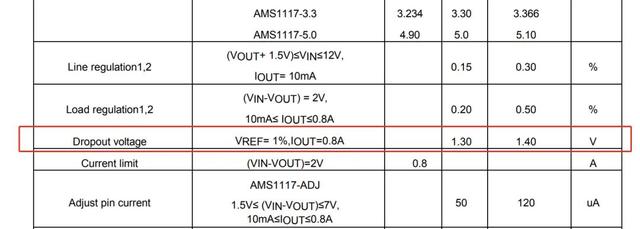

我听了朋友的回答后，心里已经大概猜出问题产生的原因了。于是，我赶紧在网上搜索AMS1117-3.3的规格书，仔细看了一下。原来AMS1117-3.3的输入电压和输出电压的压差至少要1.3V才能正常工作。
所以用AMS1117-3.3稳压出3.3V的电压,输入电压至少要3.3V+1.3V=4.6V，而3.7V的锂电池就算是充满电也只有4.2V，远达不到4.6V，因为用3.7V锂电池供电时，AMS1117-3.3是没办法正常工作的。
要解决这个问题，就要选用更低压差的线性稳压器LDO。最后，我叫朋友更换LDO，看能不能找到0.2V左右压差的LDO。
2、ams1117稳压器，ams1117-3.3v电源稳压芯片低压差线性稳压器
AMS1117是一个三端稳压器，它的稳压调整管是由一个PNP驱动的NPN管组成，有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器，适用于高效率线性稳压器。

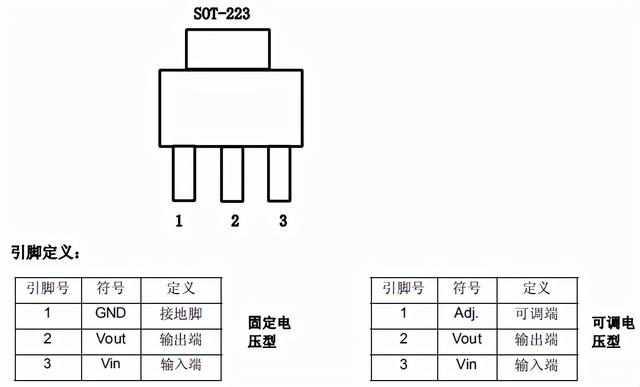

ams1117-3.3v管脚图

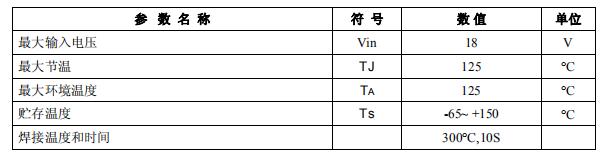

ams1117-3.3v稳压芯片特点
■ 最大输出电流为 1A
■ 输出电压精度高达±2％
■ 稳定工作电压范围为高达 12V
■ 电压线性度为 0.2％
■ 负载线性度为 0.4％
■ 环境温度：TA的范围是-20℃~125℃
ams1117-3.3v应用电路图
ASM1117的工作原理是通过对输出电压采样，然后反馈到调节电路去调节输出级调整管的阻抗，当输出电压偏低时，就调节输出级的阻抗变小从而减小调整管的压降，当输出电压偏高时，就调节输出级的阻抗变大从而增大调整管的压降，这样就维持了输出电压的稳定。
ams1117-3.3v稳压芯片输出电压：3.235~3.365V（10mA≤Iout≤1A , 5.3 V≤Vin≤12V）；线路调整（最大）：10mV（5.3 V≤Vin≤12V）；负载调节（最大）：20mV（Vin=5.3V, 0≤Iout≤1A）；电压差（最大）：1.4V静态电流（最大）：12mA；纹波抑制（最小）：60dB。更多三端稳压器ams1117将5V的电源转换成3.3V的应用资料请向骊微电子申请。>>
