1、cad图案填充：CAD如何加载文字文件、填充图案、打印样式？
引言：
在我们的工作中时常需要打开甲方或者他人发来的CAD图纸，打开CAD文件时，偶尔会遇到打开文件文字显示不全的情况，字体显示为问号，原因就是缺少字体；还有可能遇到因为填充图案样式缺失，不能应用“ma"命令进行特性匹配的情况；还有在我们打印的时候发现打印样式缺失而导致打印出的图纸不美观。当我们找到源文件的字体文件，填充图案及打印样式的时候我们需要怎样加载呢？
如何加载CAD字体文件？

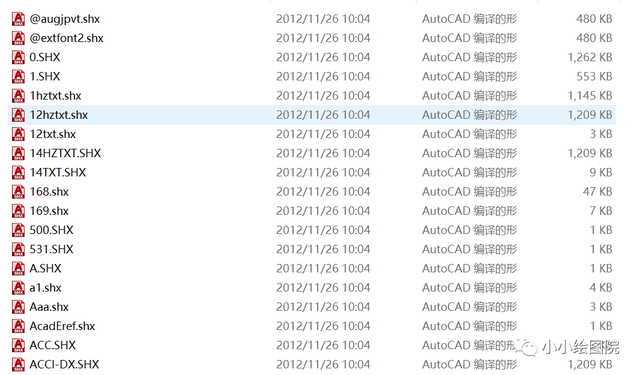

首先找到准备好的字体文件（网上下载或者其他渠道获取）。

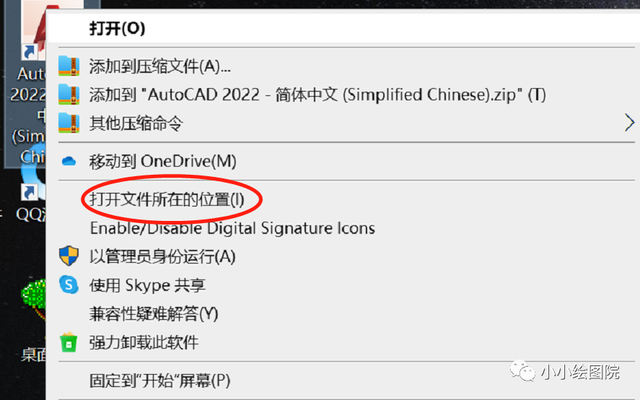

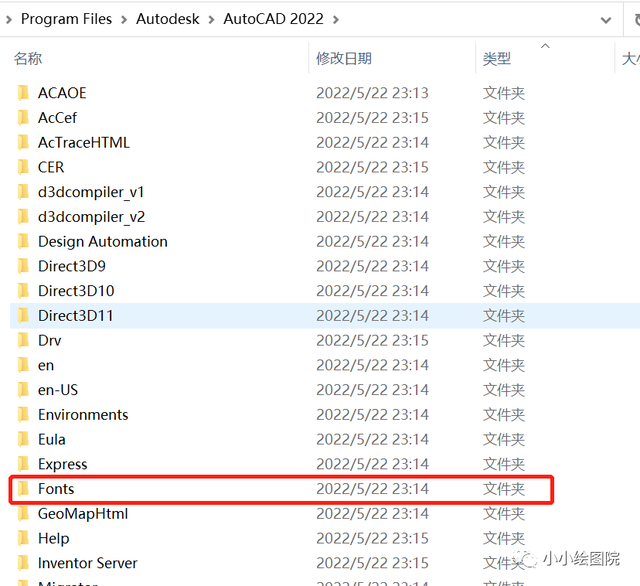

然后找到CAD图标，右击CAD图标，“打开文件所在位置”，找到Fonts文件夹，将我们字体文件复制到这个文件夹就可以了。

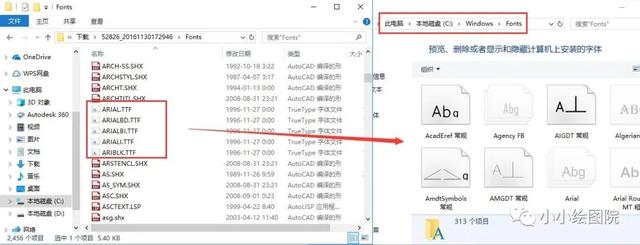

如果你的字体里还有有TTF格式的文件，复制粘贴到系统字体文件夹中，如图所示的位置，就完成了。
如何加载填充文件？

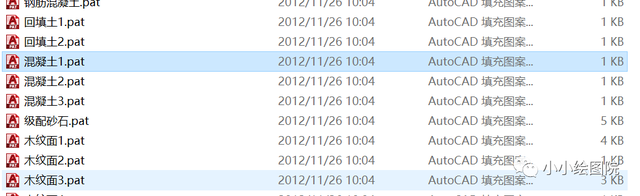

首先找到准备好的填充图案文件（网上下载或者其他渠道获取）。（如何自定义填充文件？）

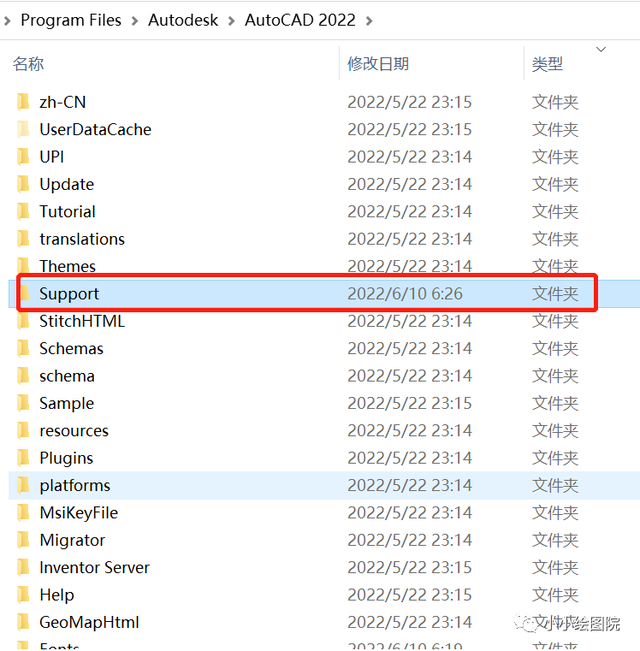

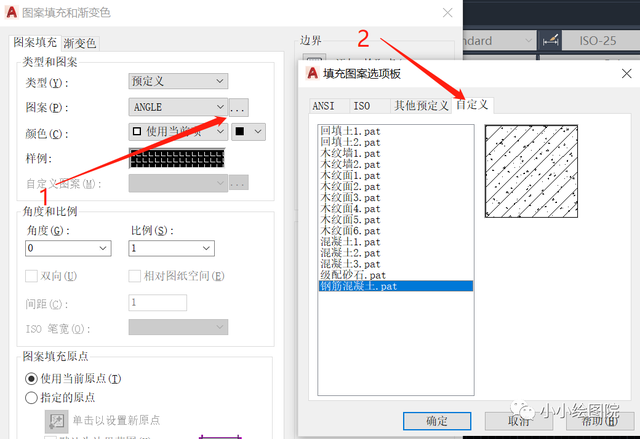

然后找到CAD图标，右击CAD图标，“打开文件所在位置”，找到Support文件夹，将我们填充图案文件复制到这个文件夹，然后返回CAD界面，输入“H”回车，弹出填充图案对话框，点击图案后的省略号，弹出“填充图案选项板”，找到“自定义＂栏，加载的填充图案就在这里了。
如何加载打印样式？
首先找到准备好的打印样式文件。

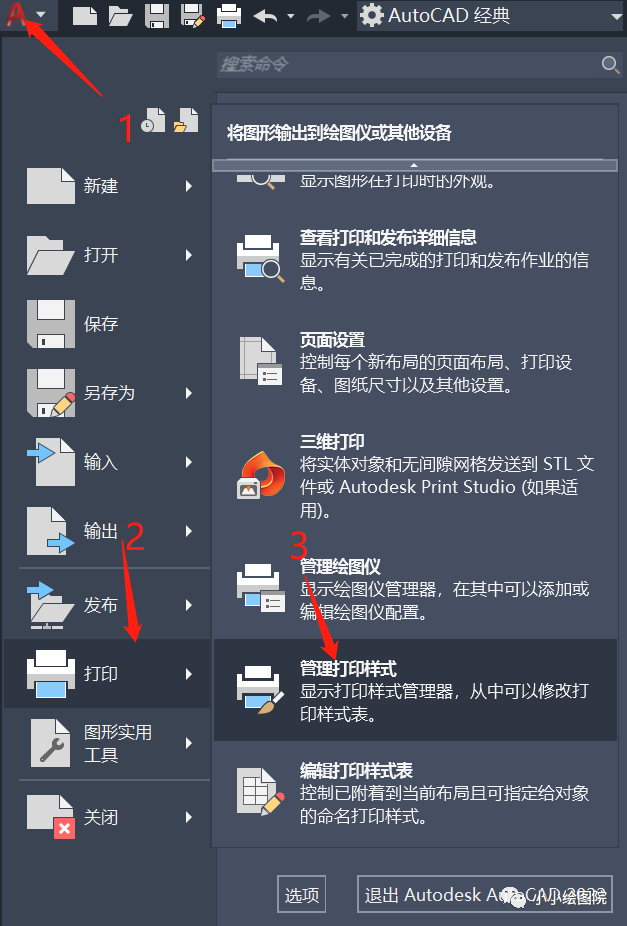

方法一：点击界面坐上角的“A”字图标倒三角，弹出下拉菜单，找到“打印”，移动鼠标（不是单击）至右侧箭头，弹出下级菜单，找到“管理打印样式”单击，打开打印样式储存文件夹。

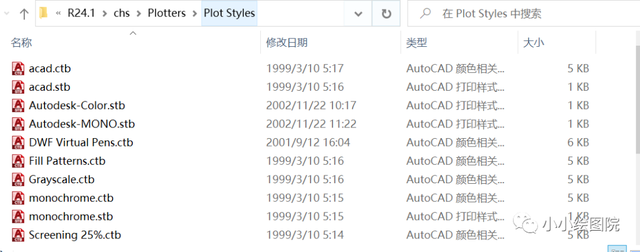

将我们准备好的打印样式复制到文件夹内，返回CAD界面。

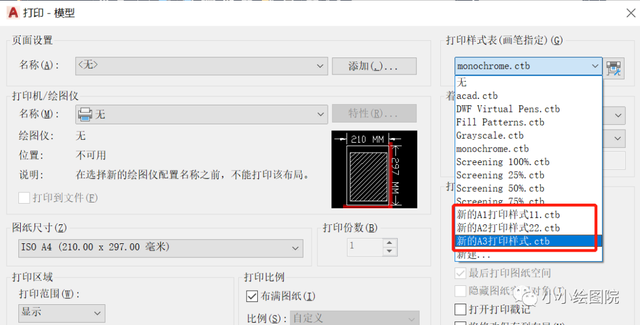

按住键盘Ctrl+P，弹出打印对话框，找到右侧打印样式，点开，打印样式就可以应用了。

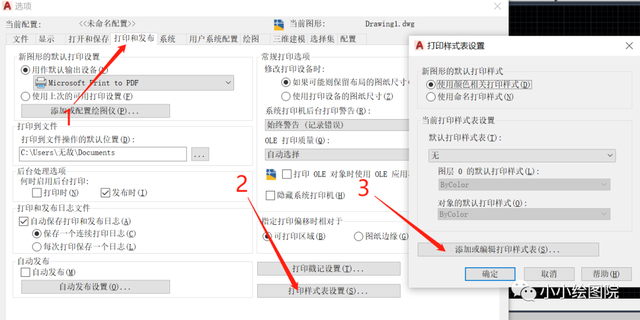

方法二：在CAD绘图界面输入“OP”回车，弹出“选项”对话框，找到“打印和发布”栏，点击右下方“打印样式表设置”，弹出“打印样式表设置”对话框，再点击“添加或编辑打印样式表”，打开打印样式储存文件夹。
然后将我们准备好的打印样式复制到文件夹内，返回CAD界面。按住键盘Ctrl+P，弹出打印对话框，找到右侧打印样式，点开，打印样式就可以应用了。
THE END
2、cad图案填充，cad实物填充和图案填充
今天给大家讲解一下CAD填充方面的相关知识。
1.图案填充面板
有时候我们进行填充时，发现输入填充命令后，却没有面板出现，只能在命令行进行操作。这是由于填充面板的系统变量被修改了。
HPDLGMOD，将数值改为1，显示填充面板；数值改为0，则不显示填充面板。
2.填充显示与隐藏
有时候文件里填充图案太多会比较卡，而我们又不需要编辑和查看填充，那么就可以暂时先将填充图案隐藏起来。
FILLMODE，将数值改为0，隐藏填充；数值改为1，显示填充。改变数值后需要“RE”刷新一下。
快捷的方法是编写一个小插件，直接用快捷命令控制是否显示填充。
(defun c:H1 ()(setvar "FILLMODE"(if (= (getvar "FILLMODE") 1) 0 1 )))
3.填充后置
这个简单，直接输入“HB”即可将现有所有填充图案后置，完整命令是“HATCHTOBACK”。
4.填充捕捉设置
有时候我们填充的地面或墙面的墙砖分缝，需要标注尺寸，但是又无法捕捉到填充。
OSOPTIONS，将数值改为0，即可捕捉到填充；数值改为1，则不可捕捉到填充。

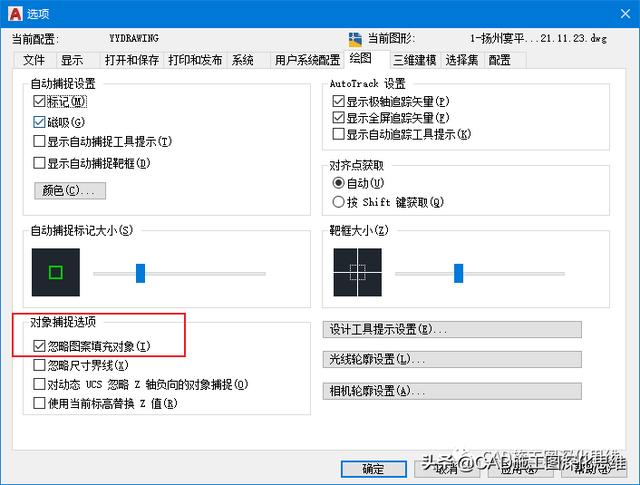

也可以在选项面板里设置，输入“OP”，选择“绘图”，取消勾选“忽略图案填充对象”即可。（如果打开捕捉填充，cad会有一点点卡）
同样也可以编写一个小插件，用快捷命令控制是否捕捉填充。
(defun c:H2 ()(setvar "OSOPTIONS"(if (= (getvar "OSOPTIONS") 0) 1 0 )))

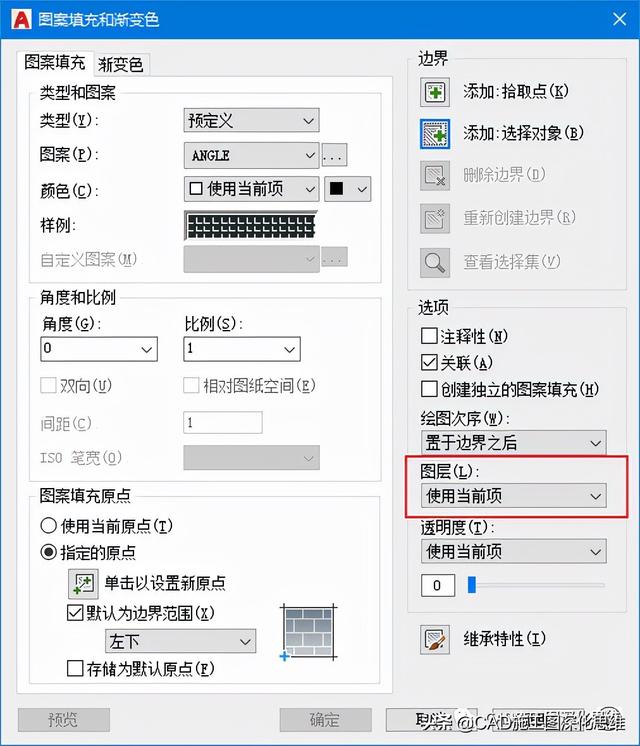

5.预设填充图案的图层
如果你的填充图案都在一个图层内，那么可以在填充面板中预设图案填充的图层。默认是“使用当前项”，也就是当前图层。
当你改变预设的图层，并进行填充后，那么下次再进行填充，预设的图层就是你改变的图层了。
6.填充关联
我们填充之后，如果边界发生变化，想让填充跟随边界一起变化，那么就要勾选上“关联”这项。注意，边界一定要是闭合状态才可以关联。
7.填充图案的原点
默认的图案填充的原点是你整个图形的原点，通常我们设置成“指定的原点”，“默认为边界范围”，左下或正中随意。
