相信很多小伙伴对BIM会有一定误解，认为BIM只是个建筑三维立体模型。

实际上，BIM不是某个单一、独立的模型，而是彼此不同又互相联系的多个子模型的合集。

那么，BIM模型主要包括哪几种类型？

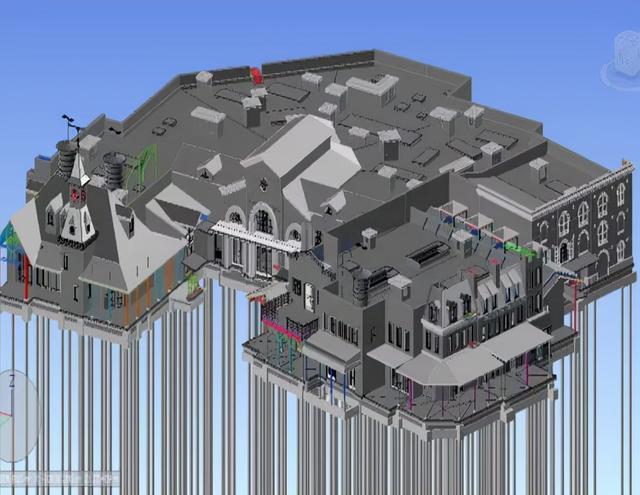

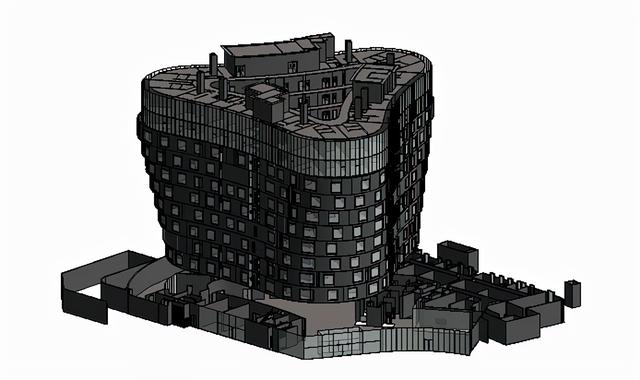

BIM建筑模型

BIM建筑模型主要为项目各参与方提供建筑空间参照。

理想情况下，建筑设计直接以三维进行最好，但如果BIM模型的建立来源于二维建筑设计图纸，那么BIM建筑模型的更新就变得特别关键。

各建筑物的厚度和高度，天花板的厚度和垂直标高，家具等的具体位置都必须正确的在BIM模型中建立出来。因为他们将直接影响多专业的协同工作。

BIM结构模型

BIM结构模型需要确保结构基础，结构梁柱以及横纵向钢结构的精确位置， 便于设计的精确评估与论证。如果是钢结构建筑，钢结构之间的节点也需要被考虑。

举个例子，地下管线和电缆桥架的布置需要参考地下结构空间，如：结构板、钢梁和钢柱。

BIM电气模型

大部分电气系统不需要占用太多建筑空间，同时电缆桥架的安装路径比较灵活。看似好像没有必要建立BIM电气模型。

其实不然，在BIM协同的环境中，每个专业都需要有自己的3D模型，确保最终方案的综合评估和可施工性论证。毕竟在安装空间有限的情况下，一些大的电缆桥架需要提前综合考虑，否则会引起施工变更。

机电专业在已经建立的BIM建筑、结构模型基础上，可以利用三维设计软件建立BIM机电模型。

BIM给排水模型

目前大部分施工项目都包括两种给排水系统：重力系统和压力系统。

重力系统最大的挑战为管道系统必须满足特定的角度要求，确保水流可以从一端移动到另一端。

在MEP综合协调当中，所有其他专业的管道必须给他预留足够的空间，确保最终的正确安装。同时为保证管道预制的需要，BIM模型需要包括所有给排水系统构件，如法门，管道保温层，水泵，管道连接件等。

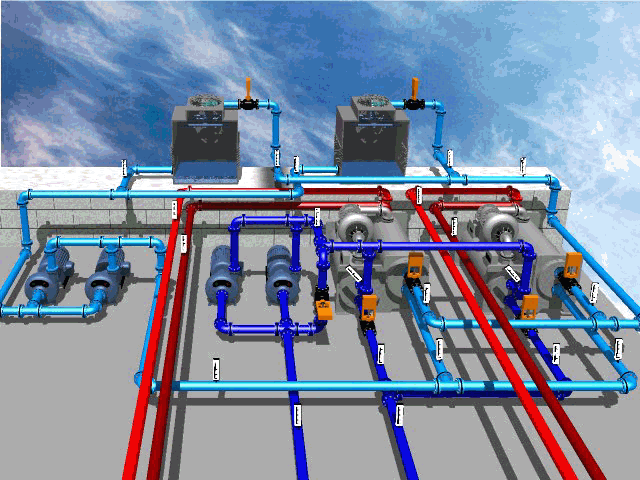

BIM暖通模型

暖通专业的承包商希望BIM暖通模型可以支持部分风管和空调水管的提前预制和安装，同时指导实际的施工和安装。

目前一些大型的承包商有能力实现暖通设备的安装，但是由于设计的不确定性和施工变更，暖通设计方案的正确性无法最终确定，因此很难实现大规模的预制装配生产模式。

在BIM环境中，当全过程的可施工性论证结束以后，得到的暖通方案就是最后可以施工的方案，生成的BIM暖通模型也就可以直接指导预制和现场安装。

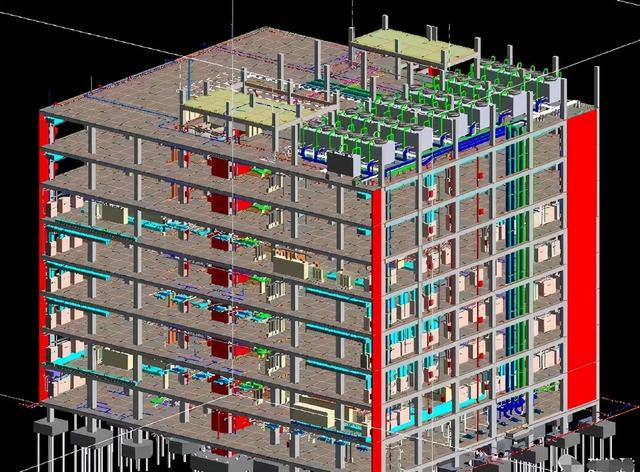

各个专业模型建模完成后，通过碰撞检查，优化整合后，减少了“错漏碰缺”，形成准确度更高的，完整的建筑信息模型，可以更好地指导后期施工。

BIM技术是一种方法，即如何运用信息化的手段来进行建设活动，BIM最后要让虚拟变成现实，通过BIM最终解决施工现场的种种问题。在建筑业技术升级转型的浪潮下，BIM技术必将大有作为！

内容版权归原作者所有，如若侵权，请及时联系我们，我们会在第一时间予以处理。

BIM设计技能零基础集训班

第2期培训班即将开始

2、bim用的是3维模型，一图看懂BIM模型深度

LOD有两种解释，1：Level of Detail；2：Level of Development。两种解释主要是随着BIM的发展而逐渐定义的。首先，先讲第一种定义，追溯其渊源，它最早是定义游戏模型的，它的逻辑是：一些大的模型，几何节点相对也就要多，而相应的数据量也就非常大，在显示的时候，限于CPU、内存和显卡能力有限，就会力不从心。这种LOD思想的核心，就是在用计算机建造游戏世界的时候，当观察者逐渐远离三维模型时，该模型的细节层级可以逐步降低，观察者并不会觉察到它的视觉质量有什么变化。

后来一家专门做施工成本核算的企业，叫做Vico Software，在建筑业使用并发扬了LOD理论，那个时候，LOD还是指Level of Detail，就是外观细节等级的意思。这家公司就是用这种等级的划分，来确定建筑预算要精确到什么程度。

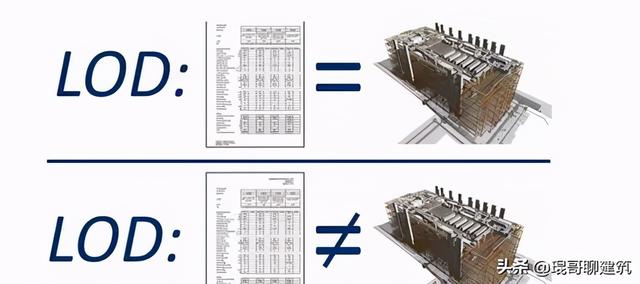

后来，美国建筑协会AIA颁布了E202号文件，在这个文件中，LOD指代建筑模型中各个构件在不同阶段的“完成度”，也就演变成了现阶段的LOD概念，即Level of Development：模型发展等级。

这个名字的变更，也就定义了BIM模型中的构件，把图形的精细度，扩展到了模型在不同阶段，不同方面信息的获取精度，也就是说在什么阶段我需要搭载什么维度的信息。

比如，一把椅子，在概念设计阶段，我只需要知道椅子的大致形状及尺寸来选购合适大小的木材就可以了。随着椅子的设计深化，它具有了相应的使用功能和美观需求，这时候就需要采购皮质，雕花等等深化部分的详细信息，仅仅有形状和尺寸是远远不够的。到最后椅子加工完成售卖阶段，它还可以添加上加工厂的信息，售后电话等等售后运维信息。这就是LOD等级对不同阶段构件信息的定义的好处，你可以在该阶段知道你需要搭载何种信息来让模型使用者更方便快捷的调取使用模型信息，达到工时的缩减及协同，也就达成了有了意义。

所以这个LOD，不仅仅可以标准模型的外观细节，还可以标准其包含的信息。

LOD的等级

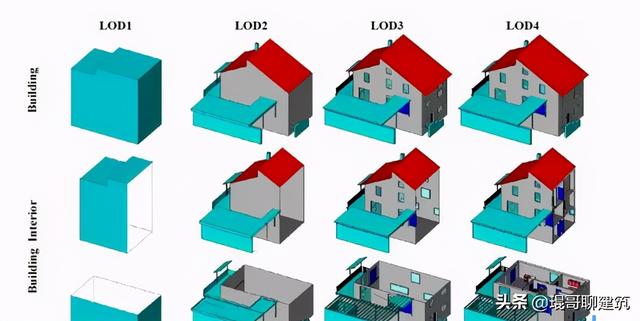

我们来用一张图来讲讲LOD的不同等级所代表的的含义：

这个房屋的模型，从LOD1到LOD4（也有LOD100到LOD400的说法可以等效）

LOD1用一个立方体代表这里有个房子；

LOD2描述了该房屋的具体形状，尺寸；

到了LOD3，我们增加了门窗一些细部造型；

到了LOD4，我们增加了内部的隔墙，柱等结构支撑。

也就是我们可以这么定义：

LOD1代表概念化，LOD2代表方案扩初，LOD3代表施工图及施工深化，LOD4代表可以预制加工，LOD5代表竣工交付。

也就是说，LOD是指一个BIM模型从初步设计到施工再到交付运维，不同发展阶段所需要携带的信息，这就是为什么说BIM是解决建筑全生命周期的一种工作模式了。

LOD的应用

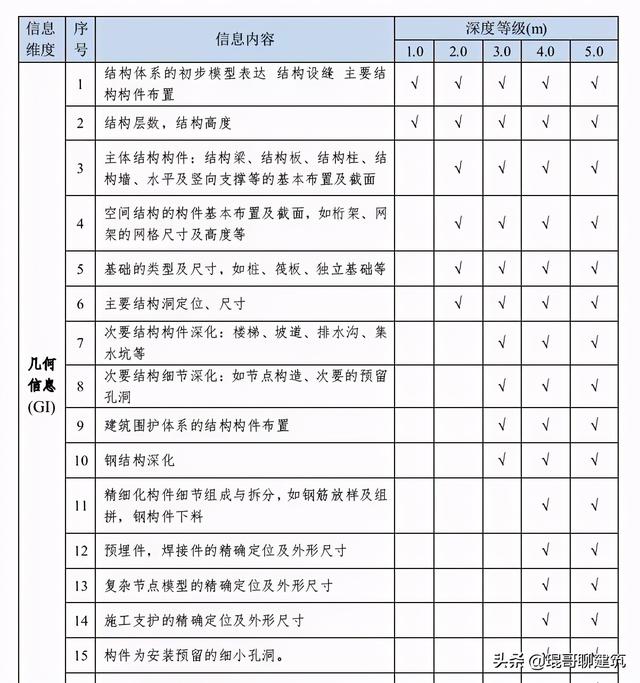

以北京地方BIM标准《民用建筑信息模型BIM设计基础标准》中对LOD的定义来看【条文说明】作为BIM模型基本对象的构件，其深度应与模型深度等级的要求相一致，BIM设计较传统二维设计对硬件系统要求较高，构件创建中如细节表现过度，在项目模型中大量引入时会占用过多硬件资源，影响工作效率或增加设计单位的硬件投入，而构件深度不足，则影响项目模型的精度和信息含量，因此，应根据项目交付要求所规定的模型深度等级，确定构件创建或引入时的适宜深度，即构件深度应与模型深度等级相对应。

而在BIM实际应用中，我们的首要任务就是根据项目的不同阶段以及项目的具体目的来确定LOD的等级，根据不同等级所概括的模型精度要求来确定建模精度。可以说，LOD在做到了让BIM应用有据可循。当然，在实际应用中，根据项目具体目的的不同，LOD也不用生搬硬套，适当的调整也是无可厚非的。
