1、消防平面图灭火器符号：建筑图纸常用标准规范图例,太实用了，收藏了随时用！

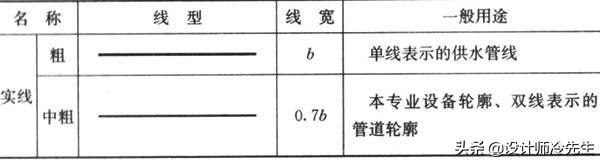

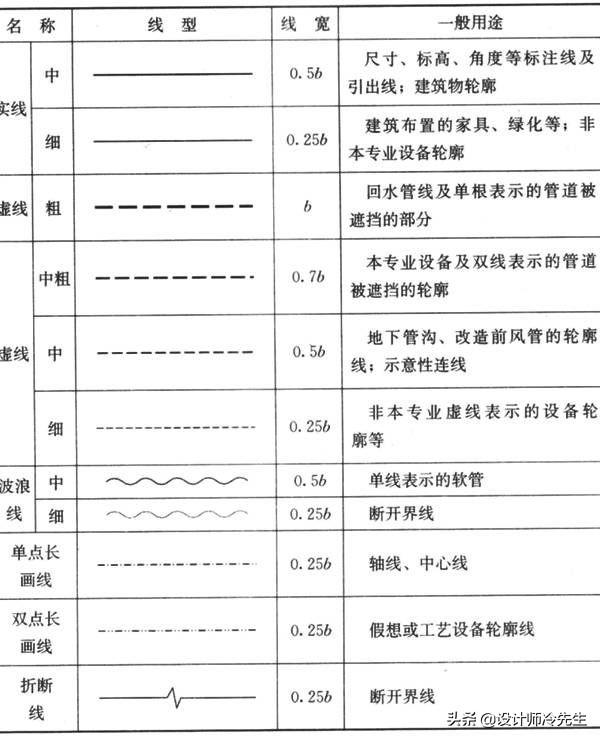

建筑图纸常用的线型及其含义:

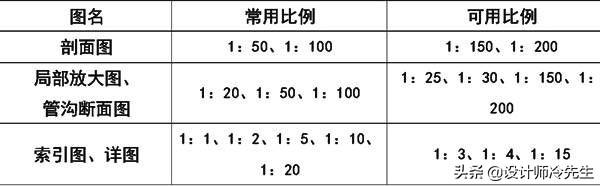

建筑图纸常用的作图比例:

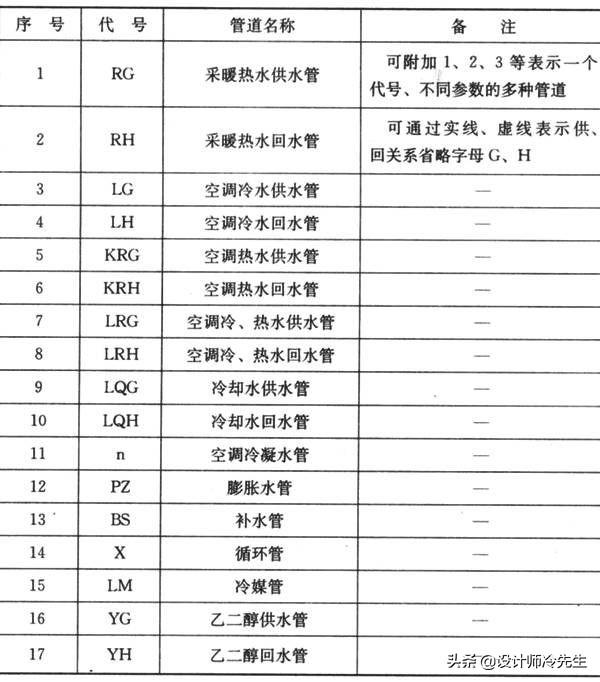

给排水施工图常用的管道代号:

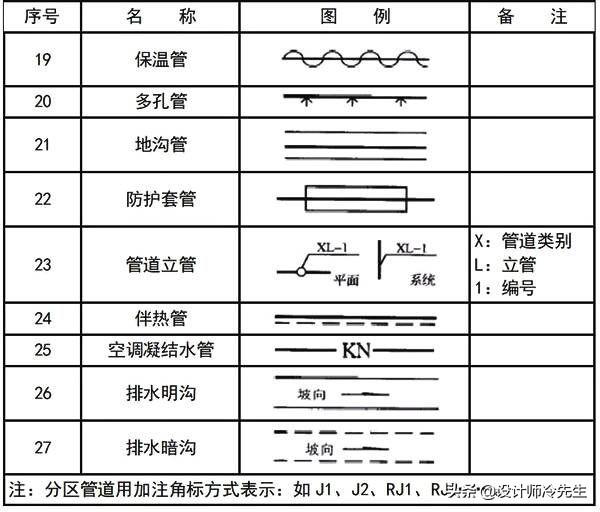

给排水施工图管道工艺方面常用图例:

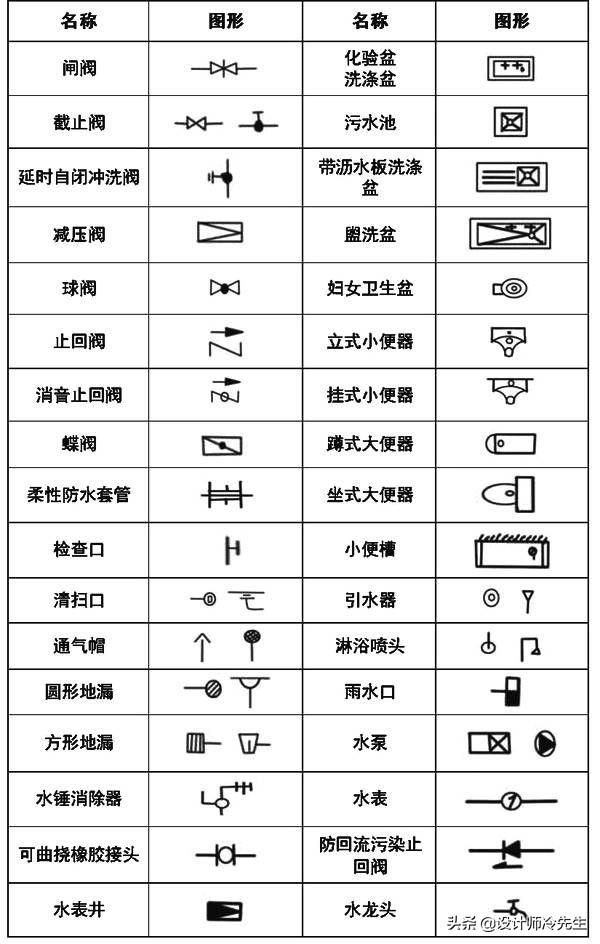

给排水施工图中阀门和附件常用的图例:

给排水施工图中卫生洁具以及工艺常用图例:

通风空调工程常用图例:

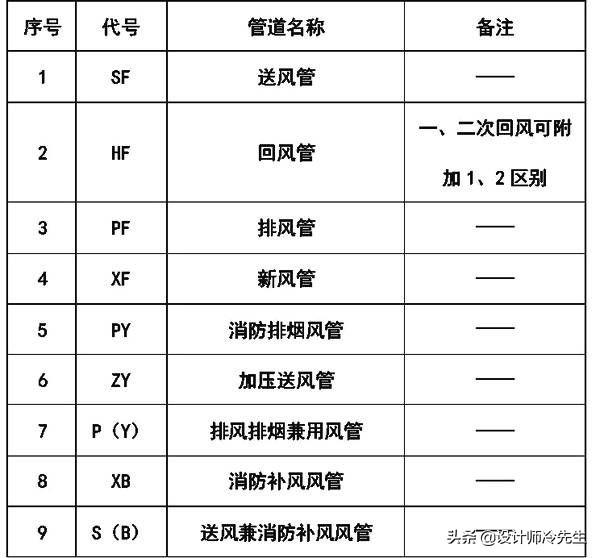

通风空调工程中风管代号:

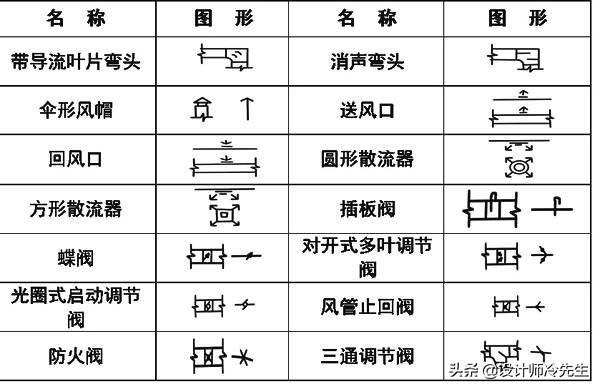

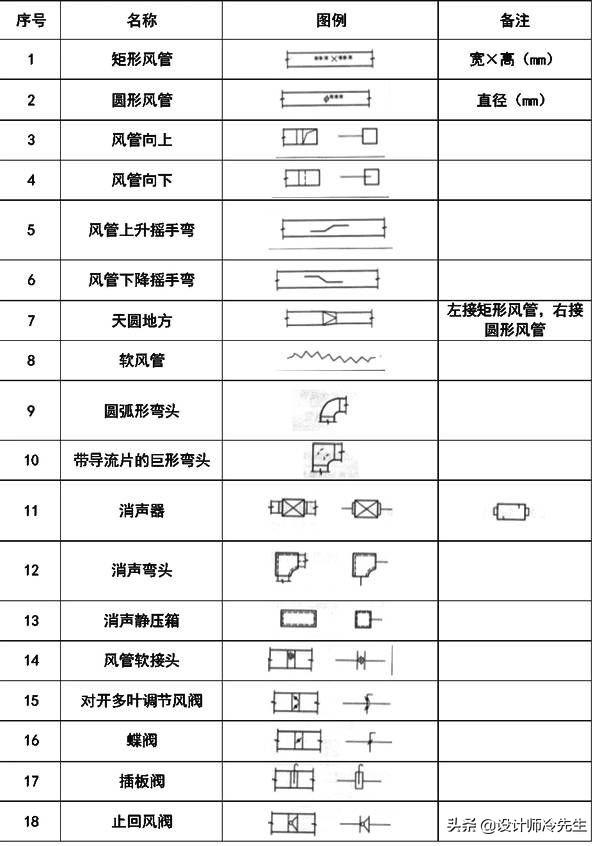

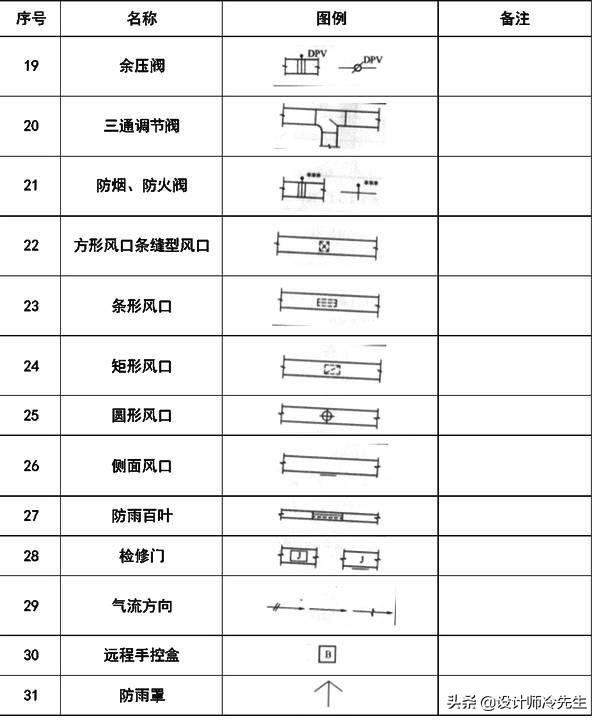

通风空调工程中风道、阀门及附件图例:

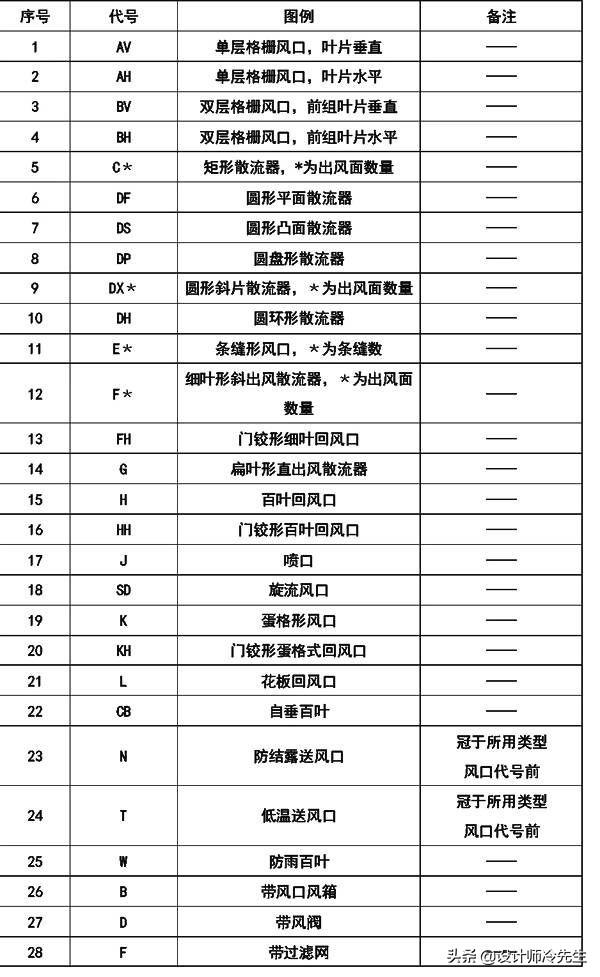

通风空调工程中风口和附件代号:

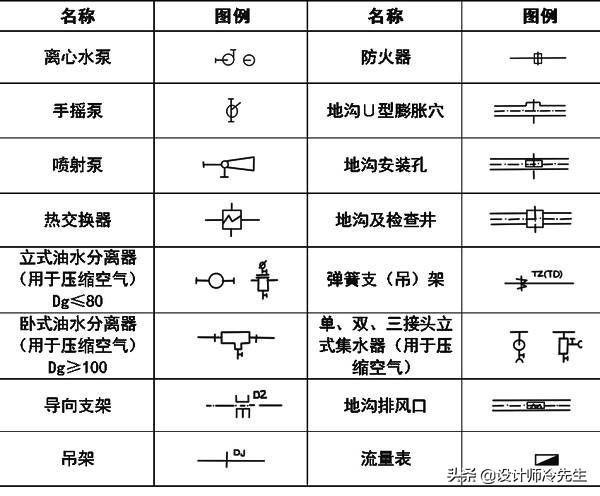

暖通空调工程设备图例:

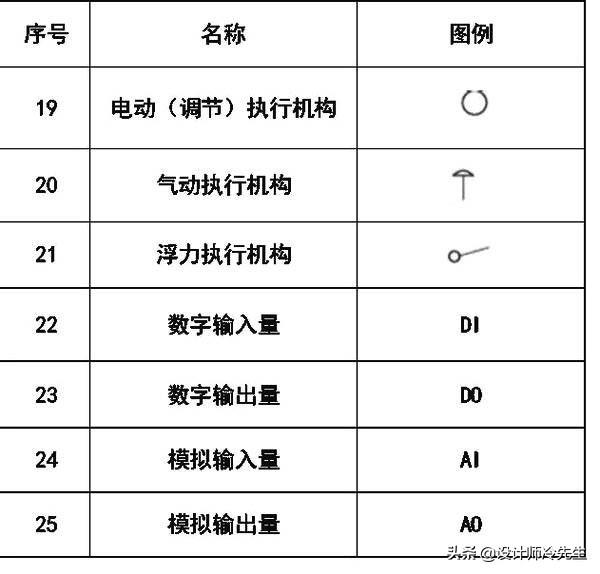

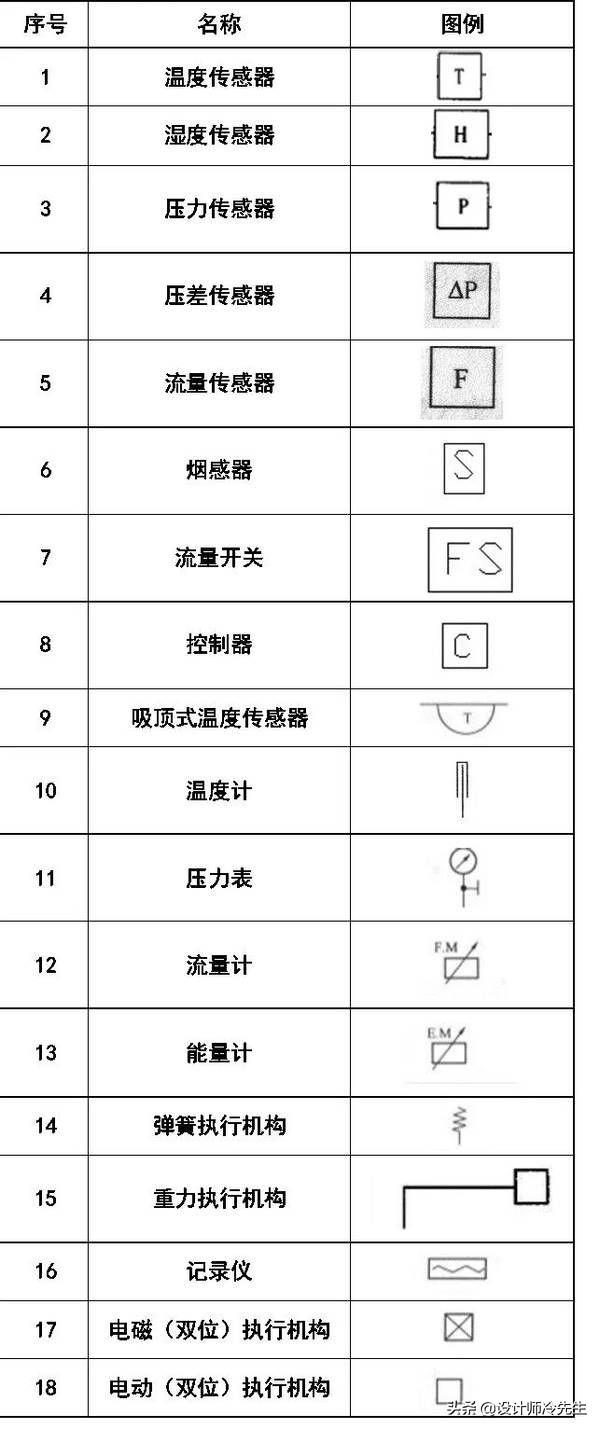

暖通空调工程调控装置及仪表图例:

消防工程施工图中基本图形符号:

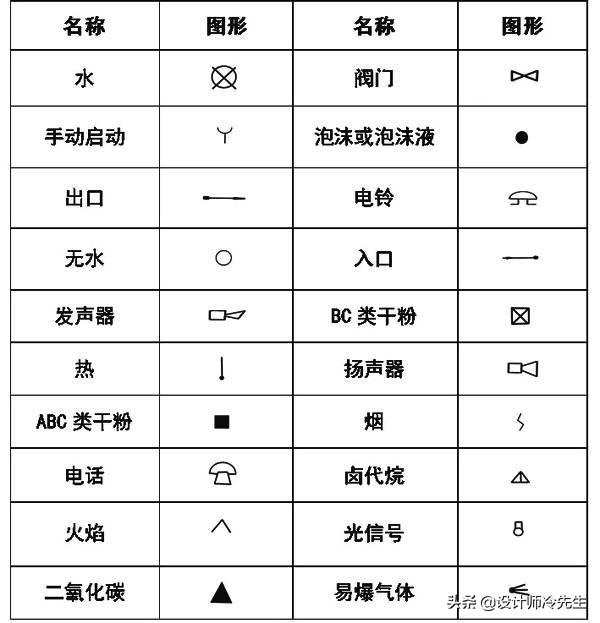

消防工程施工图中辅助符号:

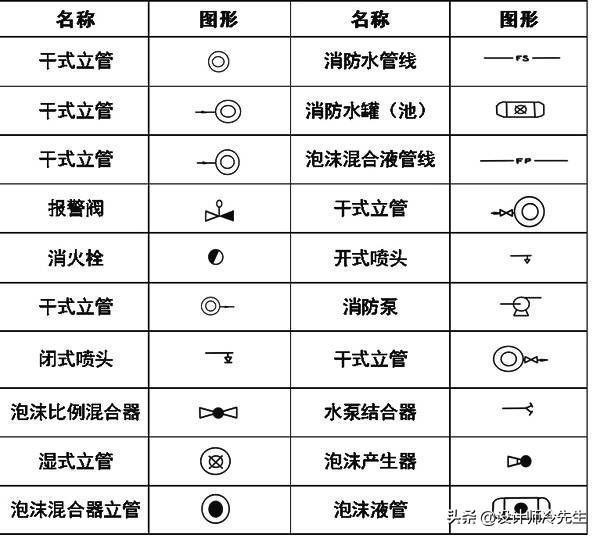

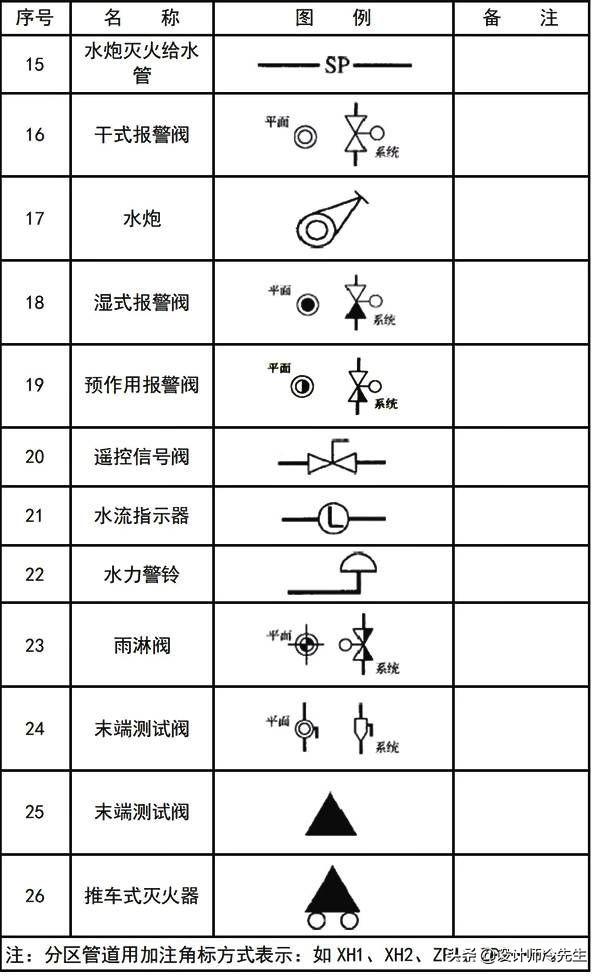

消防工程施工图中管路及配件符号:

消防工程施工图中管路及配件符号:

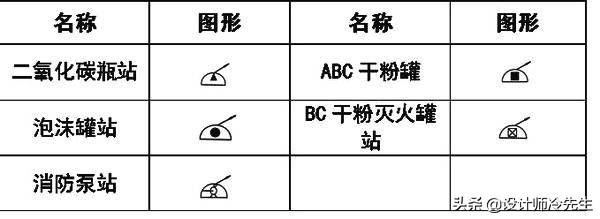

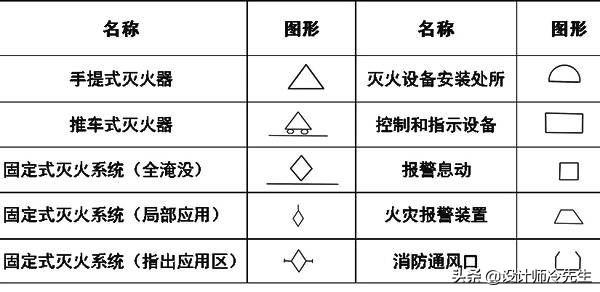

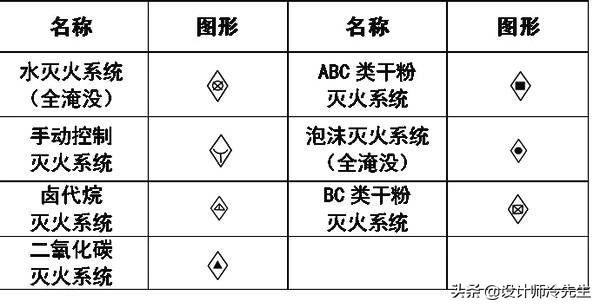

消防工程施工图中固定灭火器系统符号:

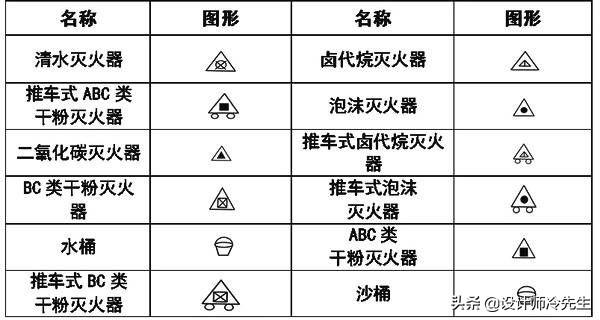

消防工程施工图中灭火设备安装处符号:

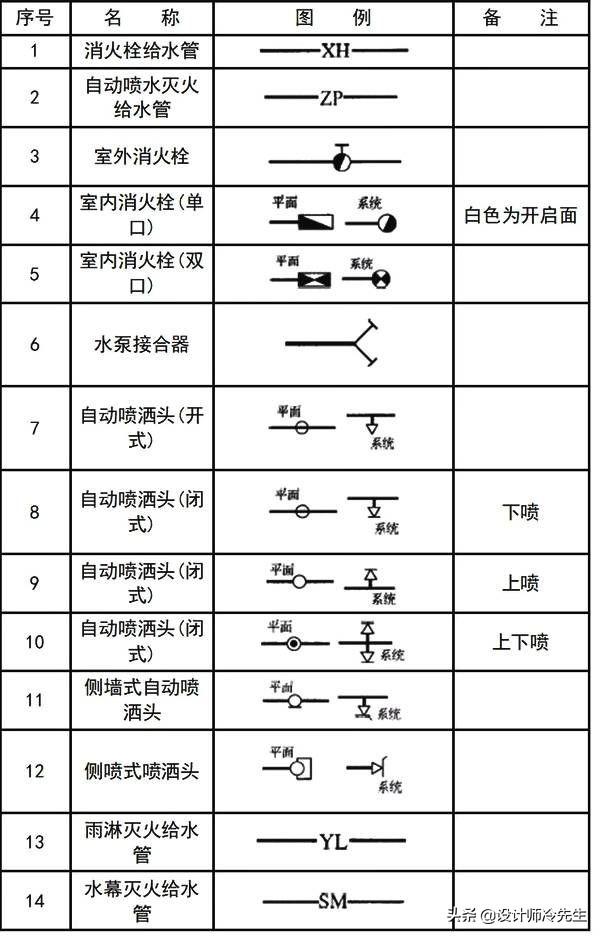

消防工程施工图中消防设施:

消防工程施工图中自动报警设备符号:

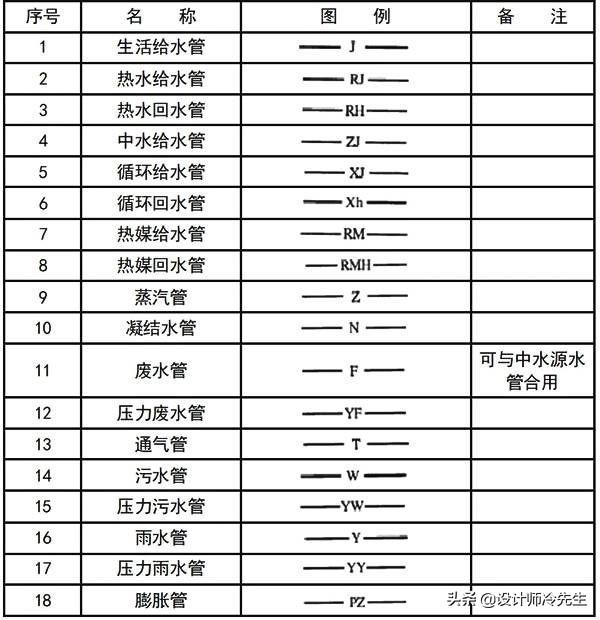

给排水管道图例:

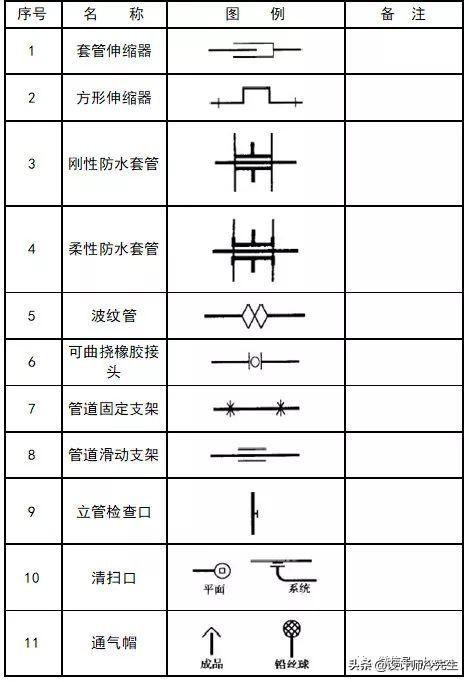

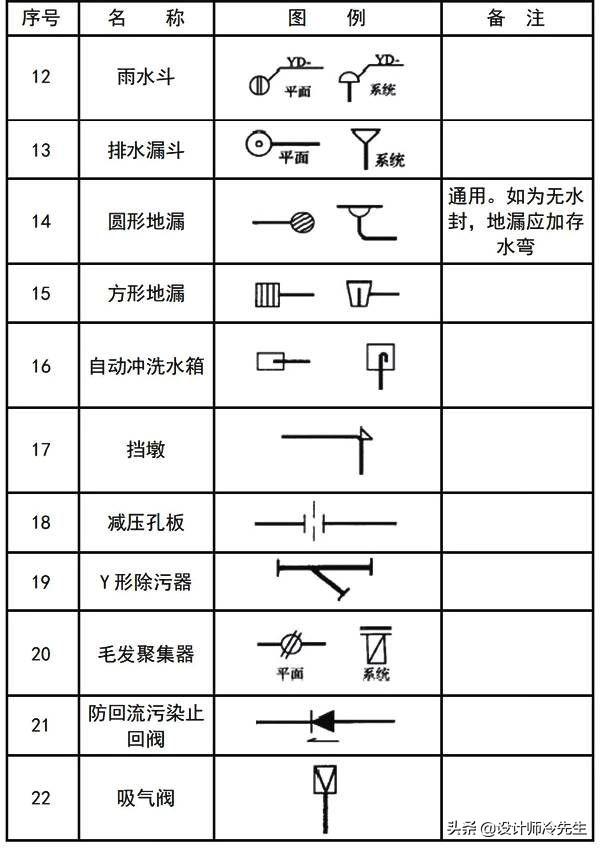

给排水管道附件图例:

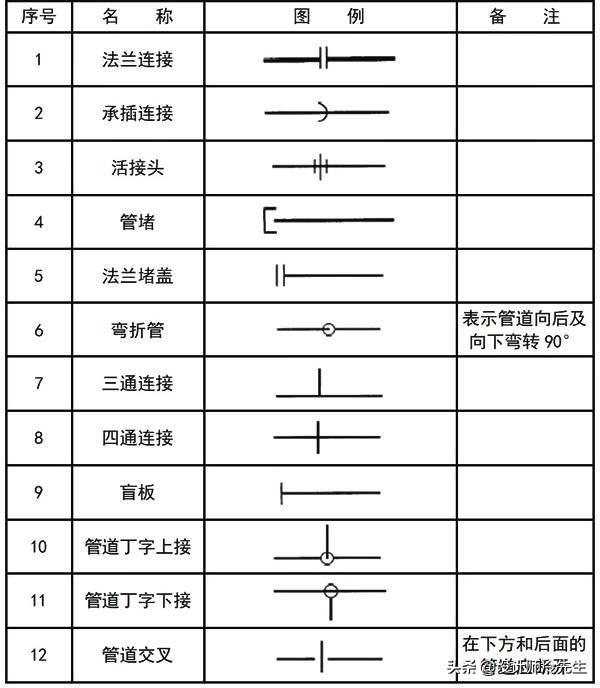

给排水管道连接图例:

给排水管件图例:

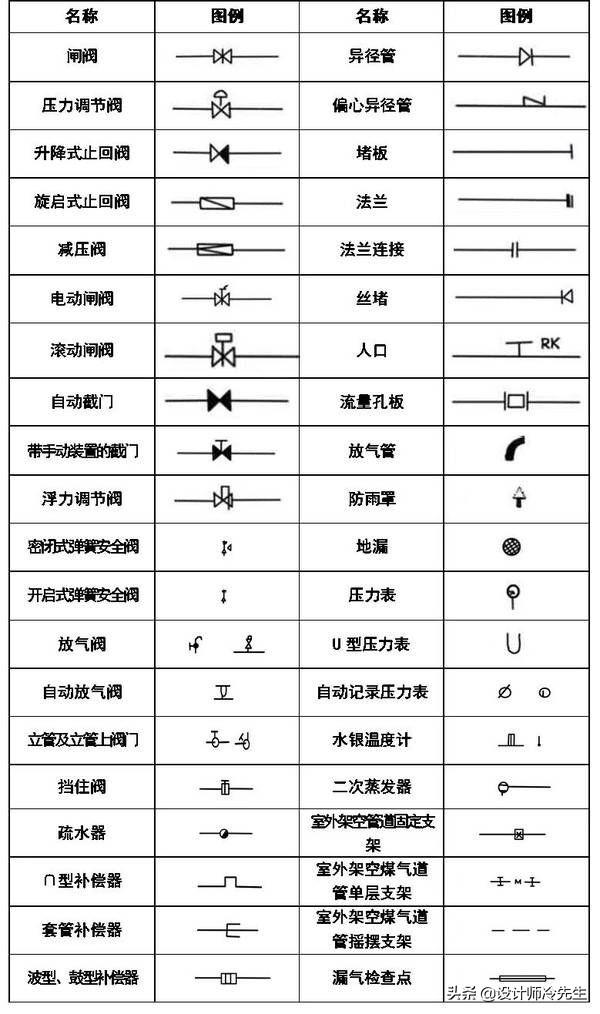

给排水常见阀门图例:

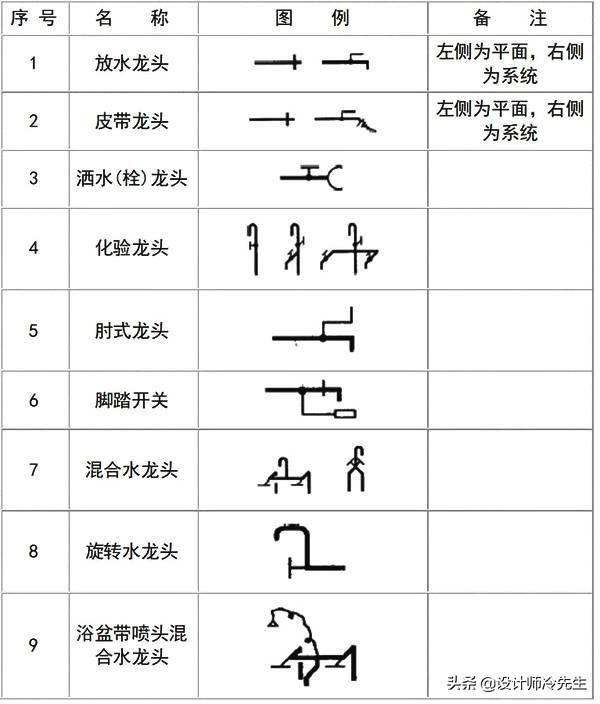

给水配件图例:

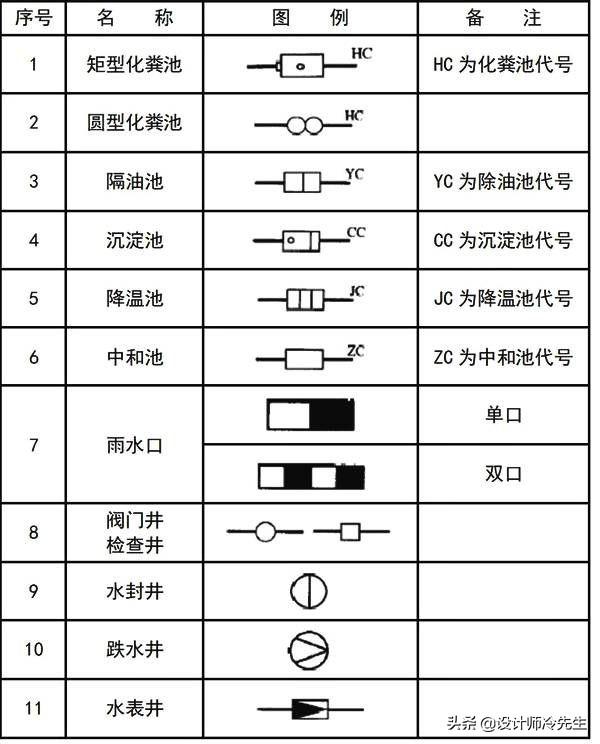

小型给水排水构筑物图例:

给水排水设备图例:

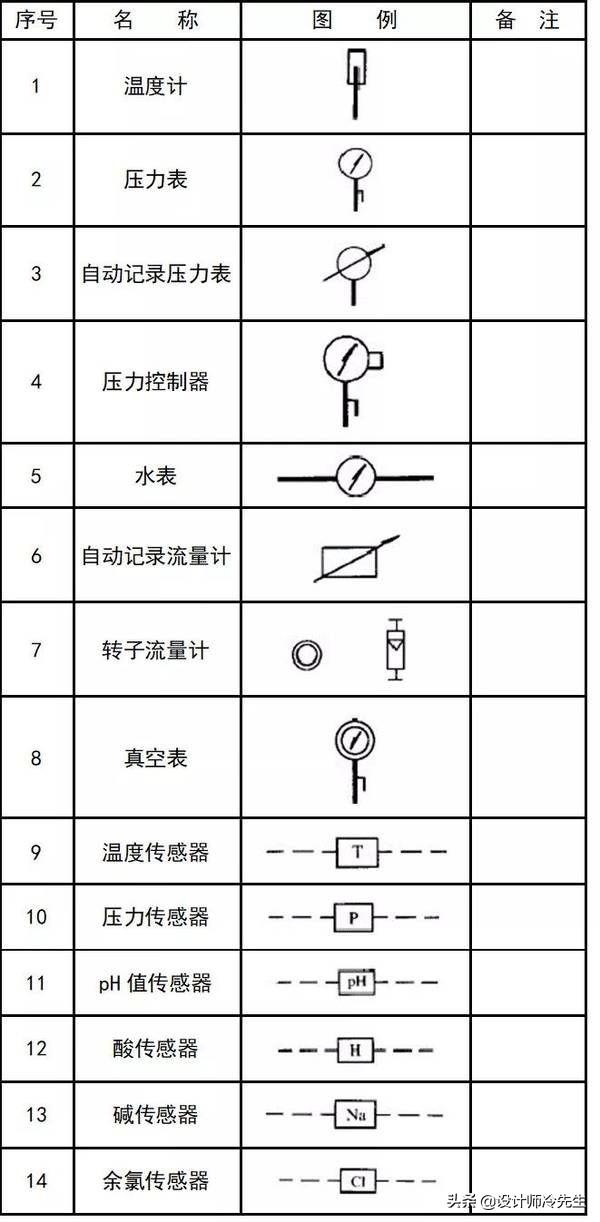

仪表图例:

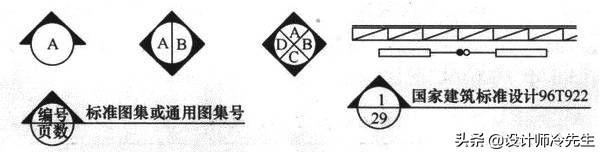

平面图、剖面图索引符号的画法:平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。索引符号的画法见下图。

内视符号画法:当表示局部位置的相互关系，在平面图上应标注内视符号。

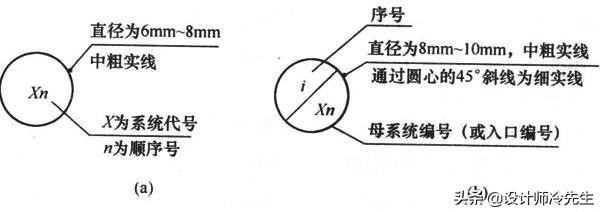

关于系统编号需要注意以下几点:

1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

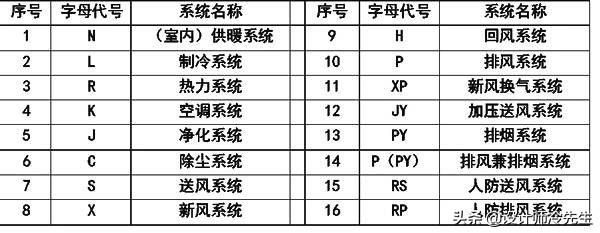

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

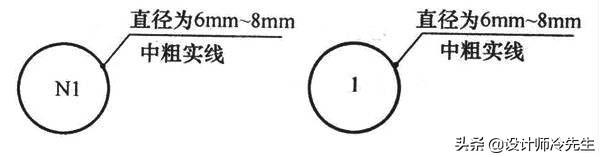

3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。当一个系统出现分支时，可采用下图的画法。

立管号的画法：竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

管道相对标高的画法中需要注意以下几点:

1、在无法标注垂直尺寸的图样中，应标注标高。标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。当面标准层较多时，可只标注与本层楼(地)板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高;圆形风管所注标高应表示管中心标高。当不采用此方法标注时，应进行说明。

6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。必要时，应在标高数字前加“底”或“顶”的字样。

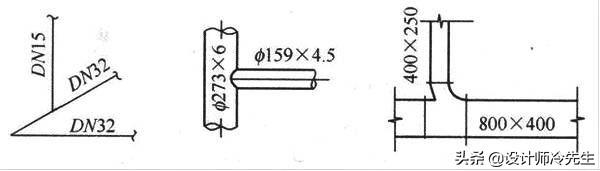

管道截面尺寸的标注符号及画法需要注意以下几点:

1、低压流体输送用焊接管道规格应标注公称通径或压力。公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成;公称压力的代号应为“PN”。

2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，应用“D(或Φ)外径×壁厚”表示。在不致引起误解时，也可采用公称通径表示。

3、塑料管外径应用“de”表示。

4、圆形风管的截面定型尺寸应以直径“Φ”表示，单位应为mm.

5、矩形风管(风道)的截面定型尺寸应以“A×B”表示。“A”应为该视图投影面的边长尺寸，“B”应为另一边尺雨。A、B单位均应为mm。

6、水平管道的规格宜标注在管道的上方;竖向管道的规格宜标注在管道的左侧。双线表示的管道，其规格可标注在管道轮廓线内。

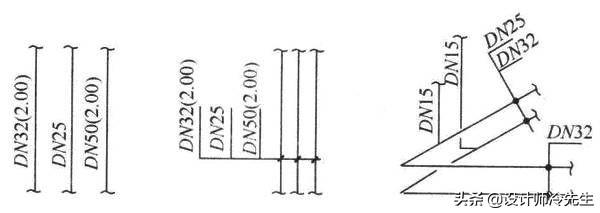

多条管线的规格标注方法:

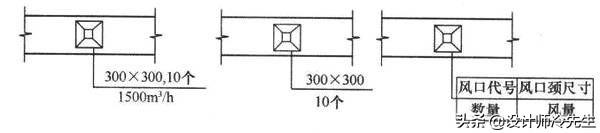

风口、散流器表示方法:

定位尺寸的表示方法:

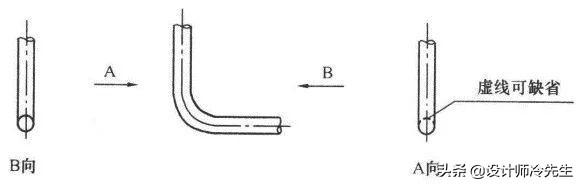

单线管道转向的画法:

双线管道转向的画法:

单线管道分支的画法:

双线管道分支的画法:

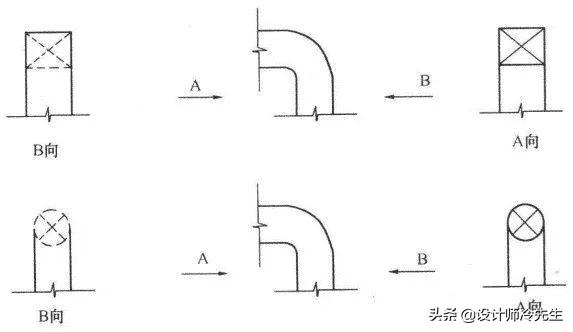

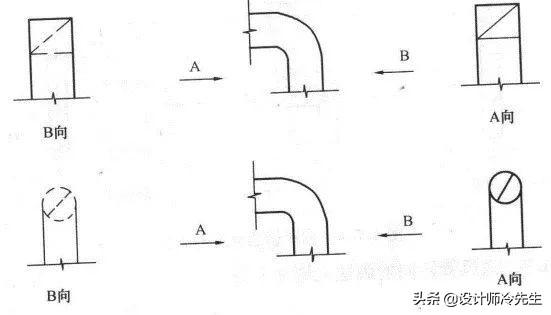

送风管转向的画法:

回风管转向的画法:

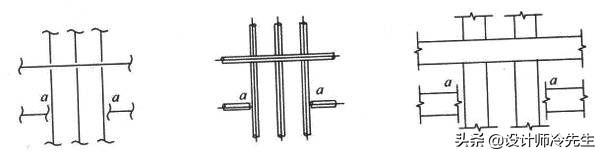

管道断开的画法：平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法。

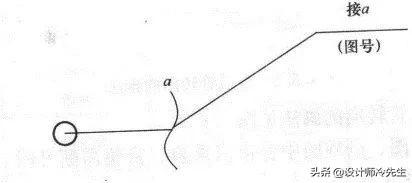

管道在本图中断的画法:管道在本图中断，转至其他图面表示(或由其他图面引来)时，应注明转至(或来自的)的图纸编号。

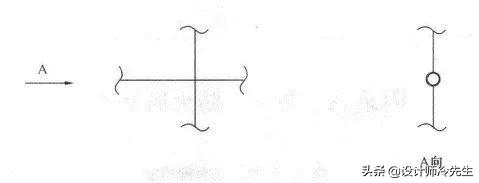

管道交叉的画法:

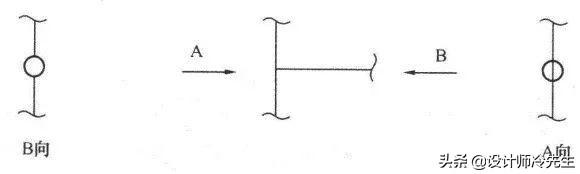

管道跨越的画法:

2、消防平面图灭火器符号，038消防学习

1、几个概念：1）消防登高面：，我来为大家讲解一下关于消防平面图灭火器符号?跟着小编一起来看一看吧!

消防平面图灭火器符号

1、几个概念：

1）消防登高面：

登高消防车能靠近高层主体建筑，便于消防作业和救援人员进入高层建筑的建筑立面称为该建筑的消防登高面，也称消防救援面。

2）消防登高操作场地：

用于消防登高车停靠并开展救援工作的一个停车场地。

3）救援窗：

建筑外墙上设置的供灭火救援用的入口。

4）消防电梯：

火灾时方便消防救援人员进入建筑进行灭火救援工作的具有防火、防烟、防水功能的电梯。符合消防电梯要求的客梯或工作电梯可兼做消防电梯。

2、消防登高操作场地：

1）操作场地长度：

高层四一进深四：

高层建筑，应至少沿一个长边或周边长度的1/4且不小于一个长边长度底边连续布置消防车登高操作场地；该范围裙房进深：≤4米；

2）连续与间隔布置：

超5必须连，小5可间断；间距莫超3，还应楼梯间；

a.H＞50米，登高操作场地必须连续；

b.H≤50米，可间隔设置，但间距≤30米；且总长仍应符合上述规定；

c.与操作场地相对应范围应设置直通室外的楼梯或直通楼梯间的入口；

3）操作场地最小尺寸：

超五二零乘一零，小五可一五。超520乘10，小5可15.

a.H＞50米：20m*10m

b.H≤50米的高层：15m*10m

4）其他技术要求：

a.坡度：≤3%；

b.距建筑间距：5m≤L≤10m(不宜＜5米，不应＞10米)

c.荷载：场地与其下建筑结构、管道、暗沟应承受重型消防车的压力。

d.场地与建筑间不应设置妨碍消防车操作的架空管线、树木、车库出入口；同时应避开泄爆口。

3、救援窗：

“除住宅外每层设”

1）厂房、仓库、公共建筑的外墙应在每层的适当位置设置救援窗口。

2）窗口要求：

净宽、净高

≥1.0m

距地

≤1.2m

间距

≤20m

设置数量

每个防火分区≥2个

其他要求

每层设置

玻璃易于破碎

应设置可在室外易于识别的明显标志

有登高场地时，救援窗设置位置与登高场地相对应

注意：除住宅外，高层、多层、单层建筑均要求设置救援窗口；

4、消防电梯

1)设置范围

沙沙猪来沙吾老，二高沙二一类高；要杀地下杀二工，局5丁戊厂不用。

类型

建筑高度

其他要求

住宅

H＞33米

1.分别设置在不同分区

2.每个分区≥1台

3.两个分区可共用一个消防电梯

公建

1.一类高层

2.H＞32米的二类高层

3.≥5F且S＞3000㎡的老照

地下半地下

1.地上设置消防电梯的地下

2.埋深＞10米且S＞3000㎡的地下

高层厂房、仓库

应设置情况：H＞32米且设置电梯的

每个分区宜一台

可不设情况：

1. 当H＞32米且设电梯的厂房，任一层工作平台人数≤2人的高层塔架可不设；

2. 局部建筑高度H＞32米，且局部高出部分每层建筑面积≤50㎡的丁、戊厂。

2）前室要求：

应设置前室或合用前室，前室短边≥2.4米；其使用面积应：

前室类型

使用面积

独立前室

6㎡

合用或三合一前室

住宅

住宅合用前室

6㎡

住宅三合一前室

12㎡

公建

公建合用前室

10㎡

注意：涉及到消防电梯前室，至少6㎡，与住宅独立楼梯前室区别开。

3）可不设前室情况：

沧浪古塔冷穿堂。（仓廊谷塔冷穿堂）

设置在：仓库连廊、谷物筒仓工作塔、冷库穿堂内的消防电梯可不设前室。

4)直通室外设置要求：

a.消防电梯前室靠外墙设置并在首层直通室外。

b.或经≤30米的通道通向室外。

5）其他的要求

一般要求

防火、防烟、防水

防火要求

前室门

1.乙级平开门

2.不应设置卷帘

除前室出入口、送风口和住宅规定的户门外，前室内不应开设其他门窗洞口。

电梯井道

2h隔墙

电梯机房

与其他2h墙 甲级门分隔

停靠要求

每层停靠

荷载

≥800Kg

速度

从首层至顶层≤60S

防排水要求

前室门口应设挡水设施

防水

电缆、电线、控制面板均应防水

排水井容量

≥2m³

泵排水量

≥10L/S

电梯轿厢

电梯轿厢内装均应不燃材料

电梯轿厢内设专用消防对讲电话

供电

应为消防电源并为设备用电源，在最末级配电箱自动切换

其他

首层设置供消防队员专用的操作按钮

5、停机坪：

1）设置范围：一百两千三公建。

a.H＞100m

b.标准层建筑面积＞2000㎡

c.公共建筑

宜在屋顶设置直升机停机坪或供直升机救助的设施。

2）设置要求：

两口点酒5米停，小栓掌灯急照明。（两口点95米停，消栓障灯急照明）

设置平台上距机房、天线

≥5米

通向停机坪的出口

≥2个

出口宽度

≥0.9米

起降区

方形或圆形

边长或直径≥机翼直径的1.5倍

矩形

短边尺寸≥机翼长度

其他

四周应设航空障碍灯

四周应设应急照明

在停机坪的适当位置设置消火栓
