1、继电保护整定计算：继电保护整定计算公式（一）

定义

继电保护系统是指当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。

主要任务

继电保护系统的基本任务：

（1）当被保护的电力系统元件发生故障时，应该由该元件的继电保护系统装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求（如保持电力系统的暂态稳定性等）。

（2）反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同（例如有无经常值班人员）发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。反应不正常工作情况的继电保护系统装置允许带一定的延时动作。

基本原理和构成方式

继电保护系统主要利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化，构成继电保护系统动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。大多数情况下，不管反应哪种物理量，继电保护系统装置都包括测量部分（和定值调整部分）、逻辑部分、执行部分。

电力系统的基本要求

继电保护系统装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

（1）可靠性是指保护该动体时应可靠动作。不该动作时应可靠不动作。可靠性是对继电保护系统装置性能的最根本的要求。

（2）选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如启动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。

（3）灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。

选择性和灵敏性的要求，通过继电保护系统的整定实现。

（4）速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。一般从装设速动保护（如高频保护、差动保护）、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少继电器固有动作时间和断路器跳闸时间等方面入手来提高速动性。

确保可靠性的方法

继电保护系统的可靠性主要由配置合理、质量和技术性能优良的继电保护系统装置以及正常的运行维护和管理来保证。任何电力设备（线路、母线、变压器等）都不允许在无继电保护系统的状态下运行。220kV及以上电网的所有运行设备都必须由两套交、直流输入、输出回路相互独立，并分别控制不同断路器的继电保护系统装置进行保护。当任一套继电保护系统装置或任一组断路器拒绝动作时，能由另一套继电保护系统装置操作另一组断路器切除故障。在所有情况下，要求这购套继电保护系统装置和断路器所取的直流电源都经由不同的熔断器供电。

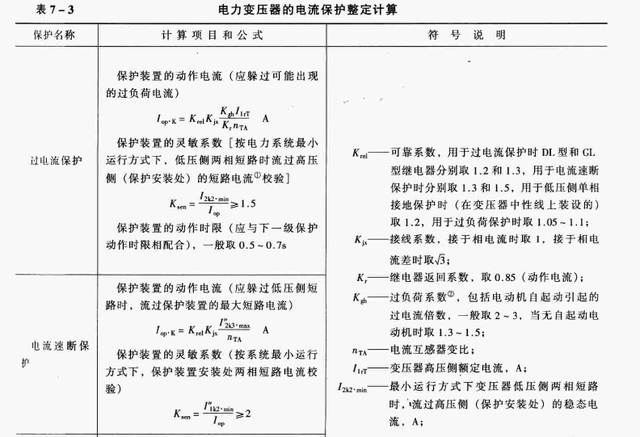

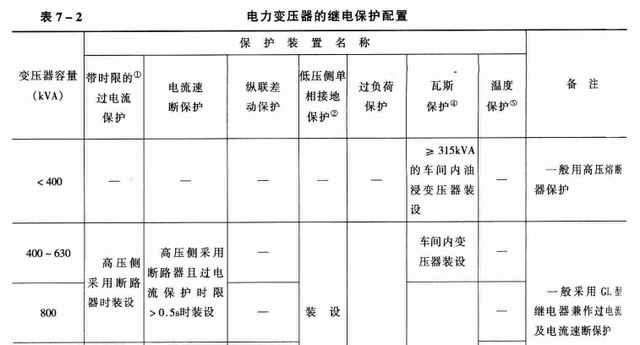

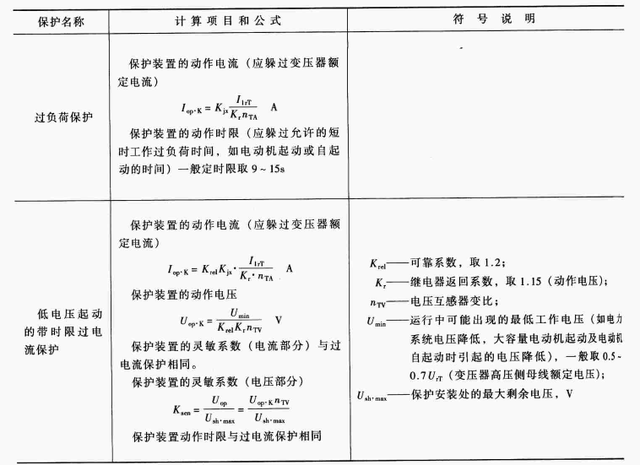

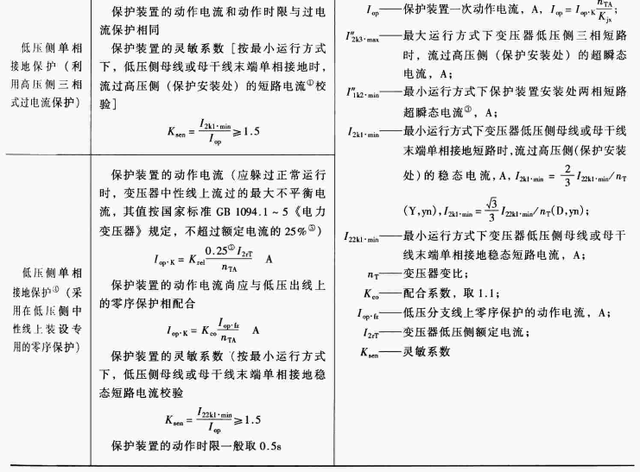

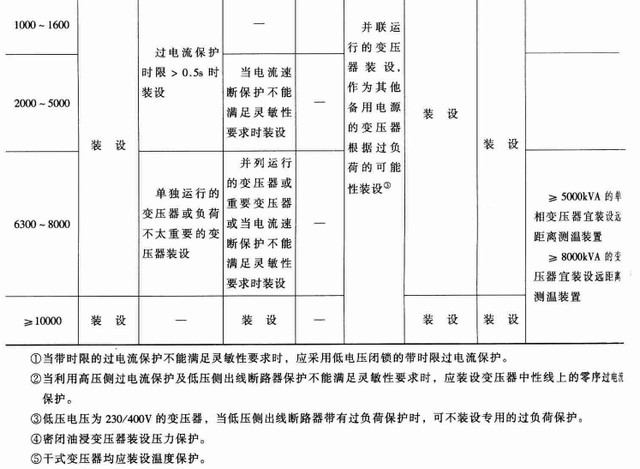

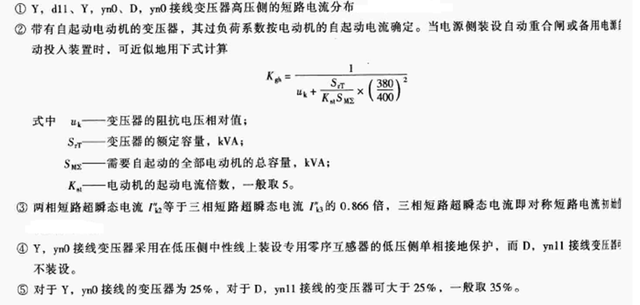

电力变压器：

欢迎大家加入我们的工业电气交流群：三一五一六零九四六交流讨论

2、继电保护整定计算，继电保护定值怎么计算

在电力系统中，继电保护是非常重要的一项工作，而整定计算又是继电保护中不可忽视的环节。当出现故障的时候，继电保护装置是要到达一定要求的，因为它对速动性、选择性、灵敏性和可靠性是有要求的，这些都是继电保护装置自己来实现的。

上面所说的速动性、选择性、灵敏性这三点要求是有继电保护的接定计算来使之满足的，在电力系统出现故障时，可以迅速、可靠、有选择性地将故障元件切断，由此就可以将事故影响到的区域大大减小，从而帮助电力系统较快地恢复正常工作。

可靠性：就是在继电保护装置在电力系统中该进行保护动作的时候，就发出保护动作；反之，不该的时候就不动作。这样就可以保证电路系统中被切断的是故障元件或线路。

选择性：就是指故障设备自己的保护装置将故障元件切除，只有在它们没有及时发出保护动作的时候，或者失灵的时候，系统中相邻的保护装置才会执行保护动作将故障切除，以此防止电力系统中停电范围增大。

灵敏性：就是当设备被保护的范围内出现一些金属性短路的情况时，保护装置要具备一定的灵敏度，这就可以确保故障元件能及时被切除。

速动性：就是指反应快速，当出现故障的时候可以在短时间内快速的将短路故障切除，这样不仅可以将系统的受损程度减小，还可以将其稳定性大大提高。

在电力工程设计以及电力生产的运行中，继电保护整定计算发挥着不可或缺的作用。但是，每一个部门进行整定计算的不低是各有不同的。比如对于电力工程设计来说，他们进行整定计算主要是为了对电力系统及发电厂进行系统分析，这样一来就可以设计出最佳的继电保护装置以及各种技术与选型方案。

然而，对于电力生产运行的部门来说，他们进行整定计算就是为了对那些已经配置好了的保护根据具体参数和运行要求，然后进行整定计算分析后，将每项所需要的值得出，以此确保电力系统的各个继电保护能达到有机的协调配合，正确发挥各自的作用。

继电保护计算有哪些关键步骤呢？具体有以下5点：

1.根据继电保护的保护功能分类来设计短路计算的运行方式，对短路类型、分支系数的计算条件进行适当选择；

2.进行短路故障计算；

3.根据同一功能的保护进行整定计算；

4.将计算出的结果进行反复比较，然后选出最佳的方案；

5.再总结出一些存在的问题，并提出运行要求；

6.画出定值单，编写整定方案说明书。

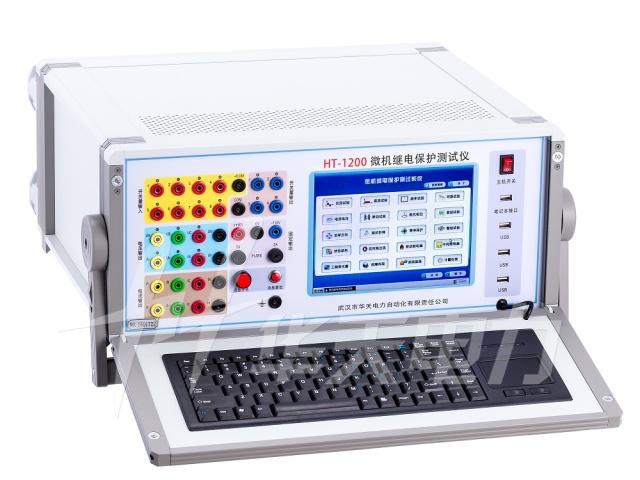

HT-1200 微机继电保护测试仪

HT-1200微机继电保护测试仪是在华天电力广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。功能强大。体积小、精度高。本微机继电保护测试仪既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
