1、cad制图初学入门图片：三天学会CAD制图技巧，入门到精通，学会后你就逆天了

很多人都想成为设计师，首要的工作就是学会CAD制图。学习CAD很难吗？只要你记住一句，再难的东西也是人想出来的，没有什么学不会的，三天就能让你从入门到精通。

一、选择制图工具

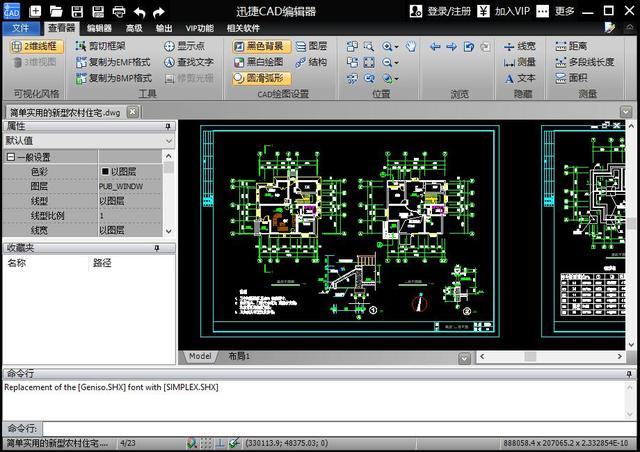

1、CAD制图必须用到制图工具，很多人都在纠结使用哪一款工具比较好用，作为一名设计师，推荐迅捷CAD编辑器。它共有两个版本，标准版和专业版，新手学习CAD用标准版最合适，操作简单，当你渐渐融入到了CAD中，可以尝试使用专业版制图。

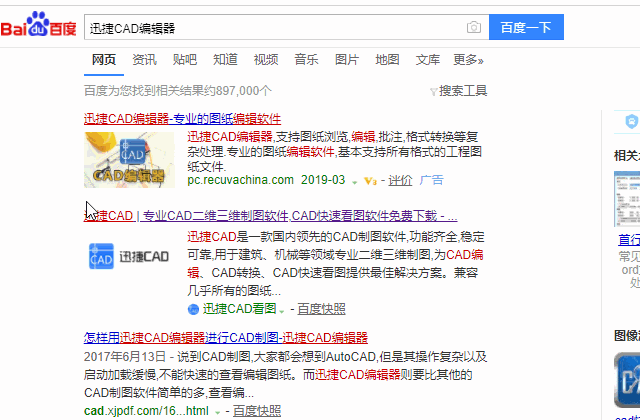

2、这款编辑器都是可以免费下载安装的，直接搜索名称进入到官网中，在轮播图中可以看到，或者点击软件下载，也可以找到。所占的内存非常小，无需担心电脑会卡，如果在安装使用中遇到问题可以随时咨询我。

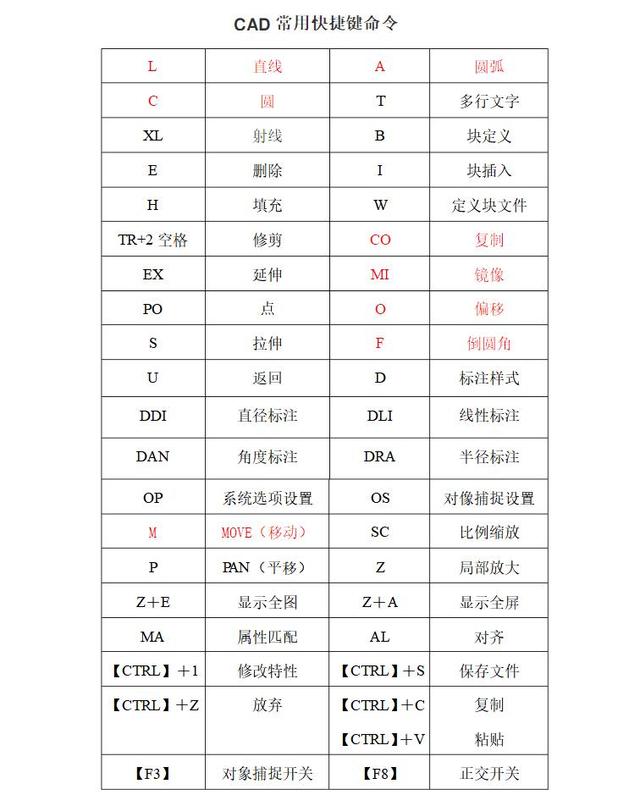

二、常用快捷键命令

电脑上最好用的就是快捷键，避免了我们点击鼠标操作的麻烦，这样不仅可以提高工作效率，而且还能提高工作质量。掌握常用的快捷键命令，是学习CAD必备的技能。

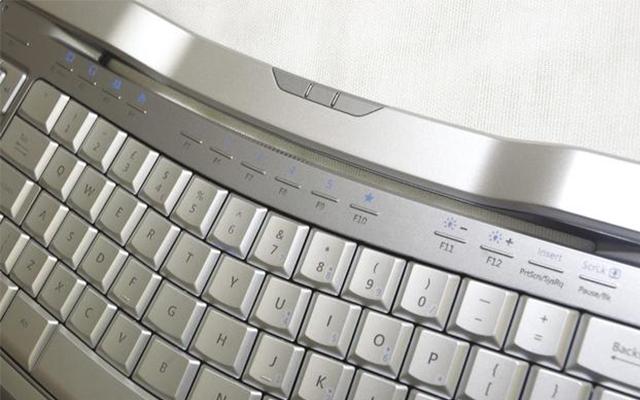

三、常用功能键

电脑键盘最上方是一排功能键，我们平时用的最多的就是F5刷新，其他的基本用不到。但是在CAD制图中，每一个功能键都对我们有很大帮助，记清这些功能键应该问题不大。

F1: 获取帮助

F2: 实现作图窗和文本窗口的切换

F3: 控制是否实现对象自动捕捉

F4: 数字化仪控制

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追踪模式控制

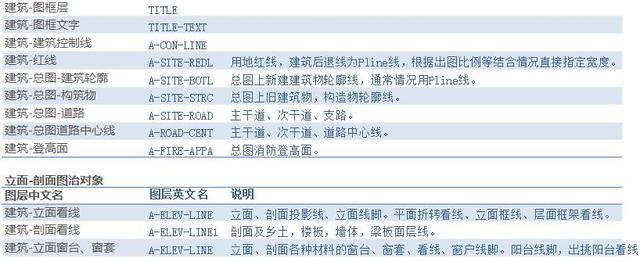

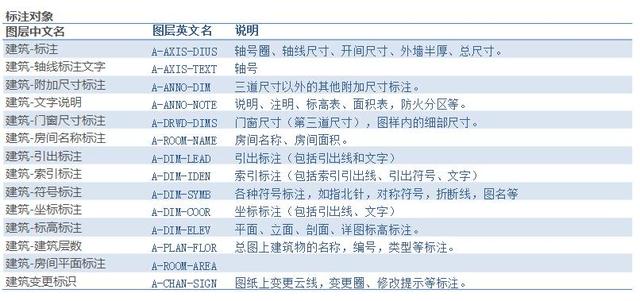

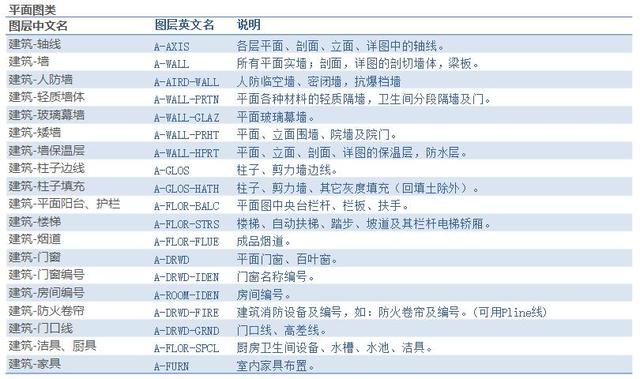

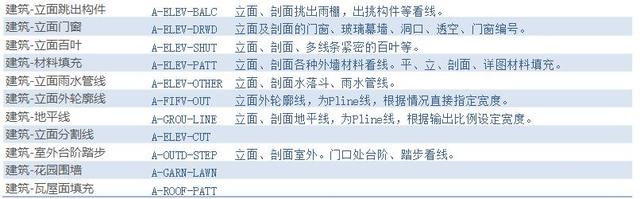

四、图层管理

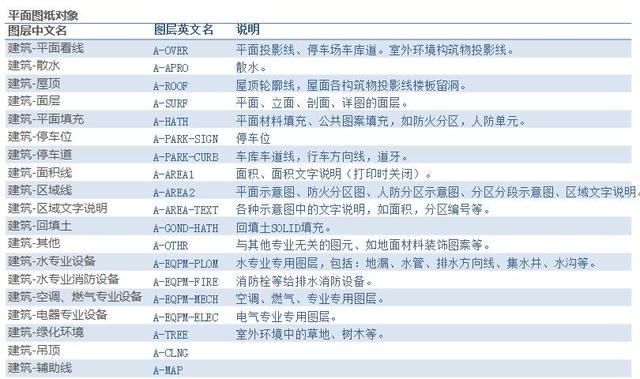

CAD制图绘制出来的不是一张图片，而是由图层组成的图纸，图层的作用非常大，清晰的表达出每一层的含义。

五、学会看图

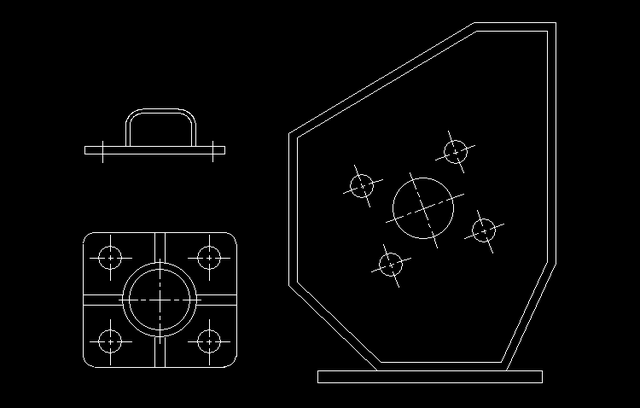

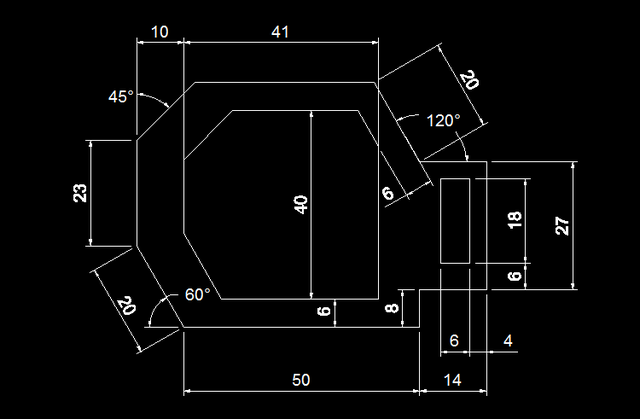

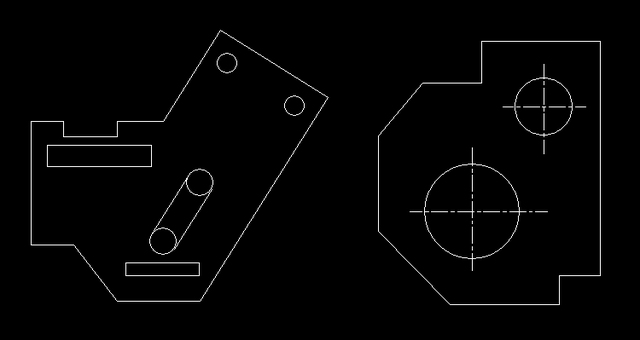

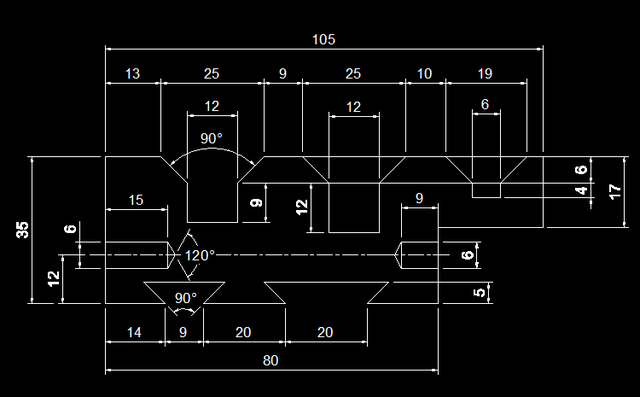

学习CAD并不难，记住一些常用的命令，学会使用图层，基本上就差不多了，但学会制图的前提是要学会看图，能够看懂图纸心中才有构思，才懂得怎么设计，如果连看图都不会，那么制图的含义在哪呢？平时要多找一些练习图纸，对照着练练手。

这些CAD制图技巧，用三天时间就能学会了，三天后的你就要逆天了。

2、cad制图初学入门图片，cad制图初学入门图文详解

使用浩辰CAD软件绘制CAD图纸的过程中，每位设计师都有自己操作习惯。那么作为一个CAD制图初学入门者该如何绘图呢？下面给大家汇总一些CAD制图初学入门必备的关于CAD复制粘贴功能使用技巧！

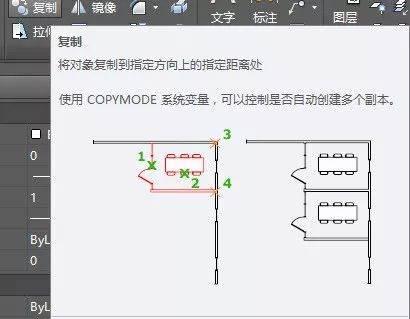

在同一个CAD图纸文件内复制一个或多个CAD图形的时候，可以用复制COPY命令，CAD默认的快捷键是CO。一些人因为复制使用频率比圆更高，会将COPY的快捷键改成C，而将圆CIRCLE命令的快捷键改成CI。

目前版本的CAD中默认是多重复制，也就是说一次可以连续复制多次，如果只复制一次的话，确定目标点后直接回车就可以结束。也可以用COPYMODE系统变量设置默认是多重复制还是单个复制。

在不同图纸间使用CAD软件复制粘贴图形的时候用复制COPYCLIP命令，快捷键CTRL C，或者用带基点复制COPYBASE,快捷键CTRL SHIFT C。复制后需要切换到另一张图纸中粘贴，可以根据需要选择不同的粘贴方式：普通粘贴PASTECLIP，快捷键CTRL V；粘贴为块PASTEBLOCK，快捷键CTRL SHIFT V；如果希望坐标不变，可以选择粘贴到原坐标PASTEORIG。

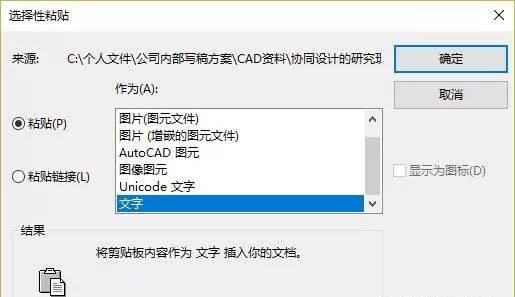

CAD不仅支持在内部不同图纸文件中复制粘贴文件，也可以支持从CAD复制图形到其他软件中，例如WORDEXCEL等软件中。也可以从其他软件，例如WORDEXCELPS画图软件复制数据和图形然后粘贴到CAD中，在CAD中可以直接粘贴CTRL V为OLE对象，也可以选择性粘贴PASTESPEC为CAD图元或其他数据，例如EXCEL表格可以粘贴为CAD的表格TABLE对象，WORD内容可以选择性粘贴为文字或图块。

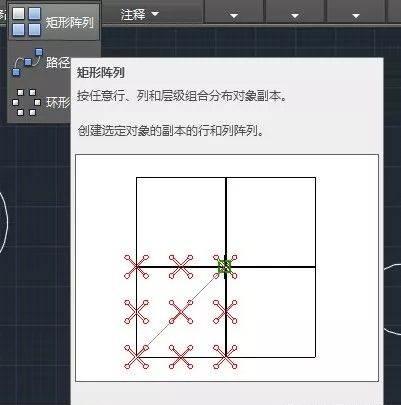

在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某圆周（圆弧）或路径线均匀分布，则应选用ARRAY命令。低版本没有路径阵列选项。

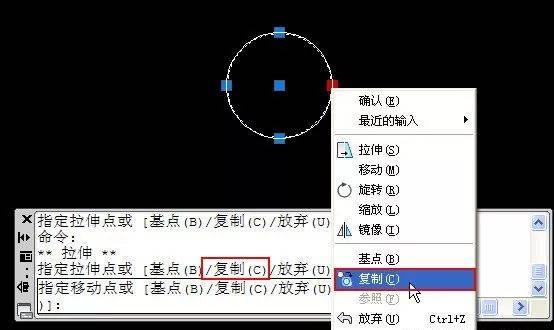

选中图形的一个夹点后，可以通过空格或右键菜单选择操作方式，可以拉伸、缩放、镜像和移动对象，同时可以输入C选项或在右键菜单中直接选择复制，如下图所示。

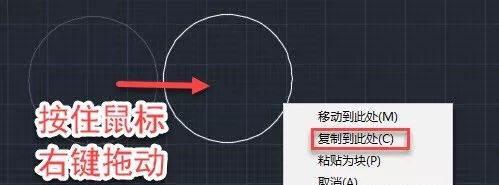

选中CAD图形后，光标停留在图形的某条线上，按住鼠标右键拖动，松开鼠标右键时就会弹出几个选项，可以选择复制图形。

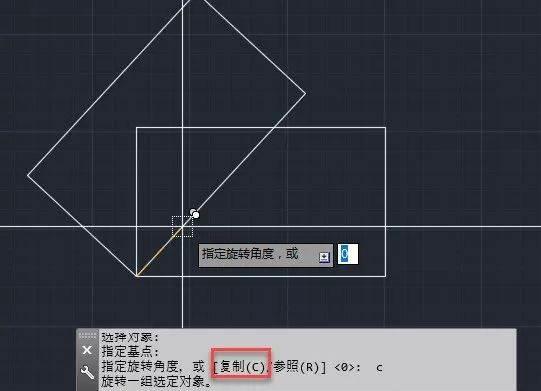

旋转和缩放等命令都复制参数，可以在旋转或缩放的时候通过输入C参数同时复制图形，如下图所示。

扩展工具中还有一个MOCORO的命令，可以同时对图形进行移动复制和旋转。

当CAD图形需要按照某一个轴向对称复制的时候，需要用镜像MI命令。如果需要生成一条或多条平行、间隔相等或不等的线条时，可以用偏移O命令。如果是简单的直线，偏移其实跟复制的效果是相同，如果是复杂的多段线或曲线，偏移效果跟复制不同。

用拉伸S命令编辑图形时，如果图形被全部框选，拉伸的效果也跟复制图形类似。

利用特性匹配MA，我们通常称为格式刷，可以将一些属性从一个CAD图形复制到另一个图形上。格式刷不仅可以在同一个图形内使用，也可以跨图形文件使用，在一张图中中选择源对象后，可以切换到另一张图纸，再选择目标对象。

当我们将图形从一张图纸复制粘贴到另一张图纸时，图层、文字样式、标注样式、线型等这些格式如果不存在重名的问题，会一起带入到新图中。利用设计中心我们可以直接将这些格式数据复制粘贴到其他图纸中。

大家在了解这些命令的时候，可以根据图纸的实际情况选择合适的方式来复制图形。

以上就是浩辰CAD软件中关于CAD复制粘贴的一些功能汇总能够更好的帮助一些绘图者尤其是CAD制图初学入门者，这些关于CAD复制的命令和操作总结之后，也方便更好的做好联系和区分。
