1、锡焊接技术的五步法图解：如何掌握电烙铁焊接基本功
如何掌握电烙铁焊接技术 在电子制作中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。
一、焊接工具
1、电烙铁
新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。
电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：
•电烙铁插头最好使用三极插头。要使外壳妥善接地。
•使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。
•电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。
•焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。
•使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。

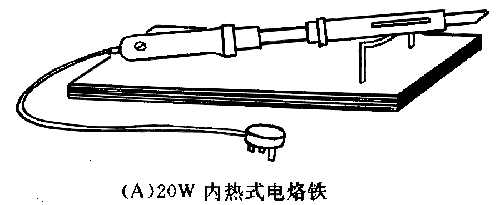

电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。
2、焊锡和助焊剂
焊接时，还需要焊锡和助焊剂。
（1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。
（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。
3、辅助工具
为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。应学会正确使用这些工具。

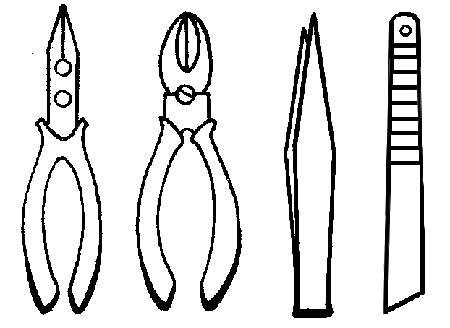

尖嘴钳 偏口钳 镊子 小刀 图2 辅助工具
二、焊前处理
焊接前，应对元件引脚或电路板的焊接部位进行焊前处理（见图3）。
1、清除焊接部位的氧化层
•可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。
•印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。
2、元件镀锡

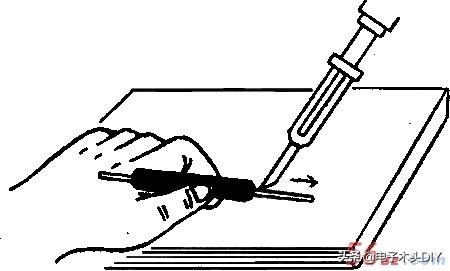

在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。
刮去氧化层
均匀镀上一层锡 图3 焊前处理
三、焊接技术
做好焊前处理之后，就可正式进行焊接。
1、焊接方法（参看图4）。
焊接 检查 剪短 图4 焊接
（1）右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。
（2）将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。
（3）抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。
（4）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。
2、焊接质量

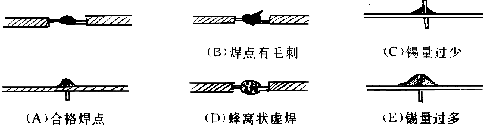

焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。好的焊点如图5
图5
（A）所示应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。
虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践，才能避免这两种情况。
焊接电路板时，一定要控制好时间。太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。
2、锡焊接技术的五步法图解，手工焊锡详细步骤
关于焊接操作姿势与卫生
焊剂加热挥发出的物质对人体是有害的，如果操作时鼻子距离烙铁头太近很容易将有害气体吸入。一般烙铁离开鼻子的距离应至少不小于30cm，通常一般在40cm比较好。

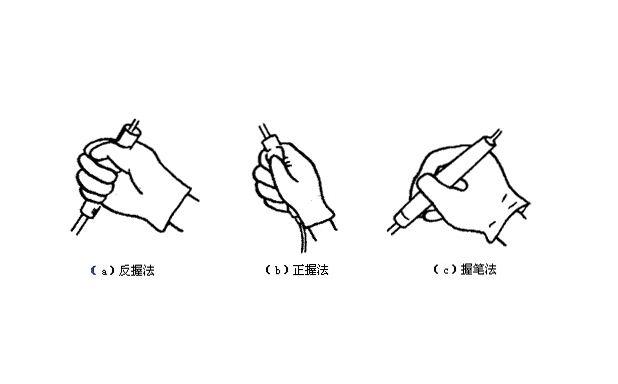

电烙铁拿法有三种。反握法动作稳定，长时间操作不宜疲劳，适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印制板等焊件时多采用握笔法。
焊锡丝一般有两种拿法。由于焊丝成分中，铅占一定比例，众所周知铅是对人体有害的重金属，因此操作时应戴手套或操作后洗手，避免食入。使用电烙铁要配置烙铁架，一般防止再工作台右前方，电烙铁用后一定要稳妥防御烙铁架上，并注意导线等物不要碰烙铁头。
五步法训练
不少电子爱好者重通行一种焊接操作法，先用烙铁头沾上一些焊锡，然后将烙铁放道焊点上停留等待加热后焊锡润湿焊件。这种方法不是正确的操作方法。虽然这样也可以将焊件焊起来但却不能保证质量。
当我们把焊锡融化道烙铁头上时，焊锡丝重的焊剂伏在焊料表面，由于烙铁头温度一般都再250℃-350℃以上，当烙铁放道焊点上之前，松香焊剂将不断挥发，而当烙铁放到焊点上时由于焊件温度低，加热还需一段时间，在此期间焊剂很可能挥发大半甚至完全挥发，因而在润湿过程中由于缺少焊剂而润湿不良。同时由于焊料和焊件温度差很多，结合层不容易形成，很难避免虚焊。更由于焊剂的保护作用丧生后焊料容易氧化，质量得不到保证就在所难免了。
买锡丝，锡条，锡膏就选择云方锡业，十年老品牌，品质有保证
五步法步骤如下：
1. 准备施焊
准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡(俗称吃锡)。
2. 加热焊件
将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分(较大部分)接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
3. 熔化焊料
当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
4. 移开焊锡
当熔化一定量的焊锡后将焊锡丝移开。
5. 移开烙铁
当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。
