雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

关于【雕刻机软件学习】,今天小编给您分享一下,如果对您有所帮助别忘了关注本站哦。

  • 内容导航:
  • 1、雕刻机软件学习:自制雕刻机中控制软件Candle设置与使用
  • 2、雕刻机软件学习,使用雕刻机需要什么软件

1、雕刻机软件学习:自制雕刻机中控制软件Candle设置与使用

雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

Candle

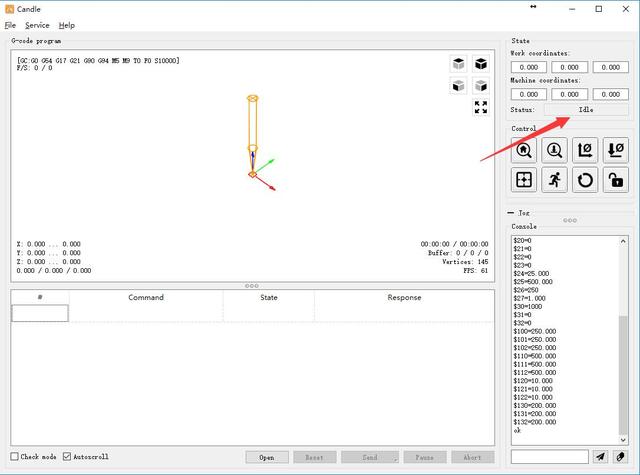

软件界面如下

雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

Candle界面

如果图箭头位置显示"idle",表示连接成功,当前状态为"空闲",下面重点来了,参数设置,请认真阅读,

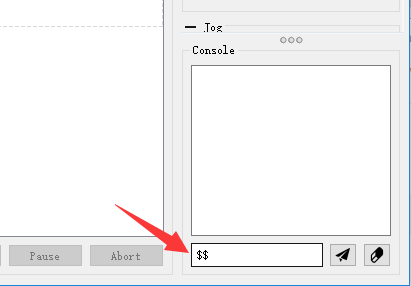

雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

设置参数

在软件右下角输入"$$"(按shifit+4),点右边的飞机图标,查看参数默认值

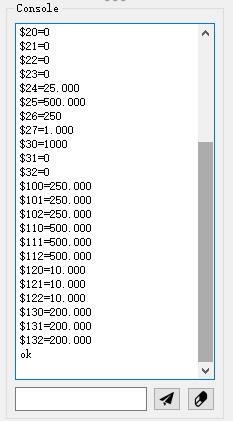

雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

显示参数

这里我只说几必需设置的参数,其它没有说到的默认即可.设置方法 $参数 = 值,点飞机图标,即可设置对应的参数值.


方向设置

$3 步进电机方向,点击软件上的方向键,移动XYZ轴,step选项值尽量小些,避免撞车

雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

控制方向

值Mask反转X轴反转Y轴反转Z轴000000000NNN100000001YNN200000010NYN300000011YYN400000100NNY500000101YNY600000110NYY700000111YYY

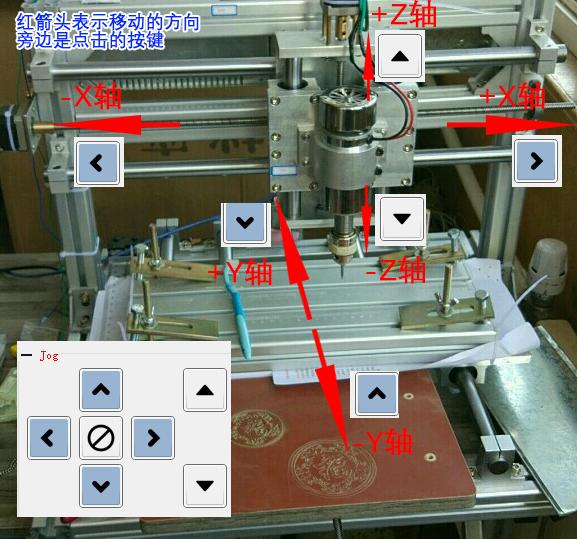

下面一张图说明方向键对应的移动方向,如果方向与图中不一致,设置$3=值,正面举个例子,

X轴方向相反,设置$3=1;

XY轴都相反,设置$3=3;

Y轴方向相反,设置$3=2;

注意:Y轴的移动方向与按键相反的(由于是物体在运动)

雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

方向与按键


脉冲设置

$100 X轴脉冲设置

$101 Y轴脉冲设置

$102 Z轴脉冲设置

计算公式: 360/步距角 X 细分 / 导程

步距角:步进电机转动的最小角度,我这里使用的步进电机步距角是1.8度。

细分 :步进电机驱动中设置的细分值,我这里设置的细分是16。

导程:丝杆转动一圈移动的距离。我这里XY丝杆导程是8mm,Z丝杆导程是4mm。

计算结果:

  • X 360/1.8*16/8=400

  • Y 360/1.8*16/8=400

  • Z 360/1.8*16/4=800

将结果分别设置$100=400;$101=400;$102=800。


最后给大家来个测试文件,私信发送"雕刻机"获取刀路文件

2、雕刻机软件学习,使用雕刻机需要什么软件

雕刻机的软件分为控制软件和设计软件。

雕刻机软件学习,自制雕刻机中控制软件Candle设置与使用

凯恩帝控制系统

控制软件一般使用的有Ncstudio维宏、DSP手柄控制、新代、凯恩帝、宝元还有山龙,其中维宏和DSP手柄控制普通的雕刻机应用较多,新代、凯恩帝、宝元应用于配置较高的机器上使用像石英石加工中心、圆盘换刀加工中心等机器,而山龙和维宏一般使用在四切换的机器上较多。
