对于框架结构房屋来说，框架梁、柱是承担地震、风、使用荷载的作用，而砌体填充墙仅起到维护分隔作用，不承受整体结构的荷载。因此，砌体墙自身的稳定安全可靠就尤为重要，为了保证砌体墙的安全，我们需要设置一些构造柱、水平系梁将砌体绑扎成一个结实的整体。

决定框架砌体填充墙稳定的因素：墙顶构造、墙体长度及高度、墙体上门窗洞口的周边的加强措施

一：砌体填充墙的顶部构造

1.墙体的稳定是靠砌体与相连的框架柱、构造柱、框架梁、板的拉结可靠保证的。

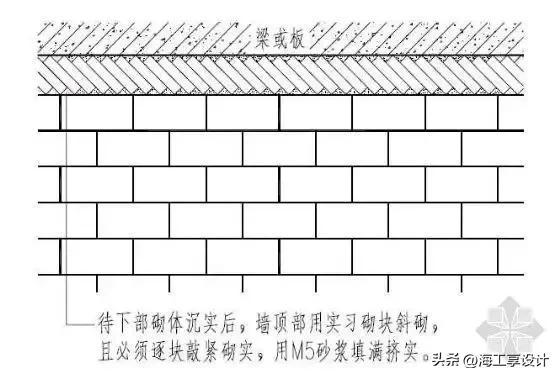

2.砌体填充墙顶部与梁或板底之间均应预留30到50mm的间隙，待砌体约两周沉实后用干硬性混凝土或1：3干硬性水泥砂浆塞满填实。内墙也可采用斜砖顶紧的做法。其目的都是为了保证砌体顶部与主结构连接密实稳定。

二：墙体长度与构造柱、墙体高度与水平系梁的设置关系

1.当砌体填充墙长度超过4米时，应在墙长间距不大于4米时设置构造柱。

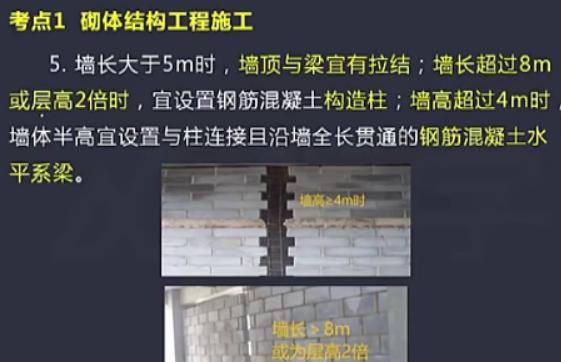

2.当砌体填充墙净高超过4米时，应在墙半高处设置水平系梁，且沿墙全长贯通。当墙高超过6米时，宜沿墙高每2米设置贯通的水平系梁。

三：砌体墙中门窗洞口的加强措施

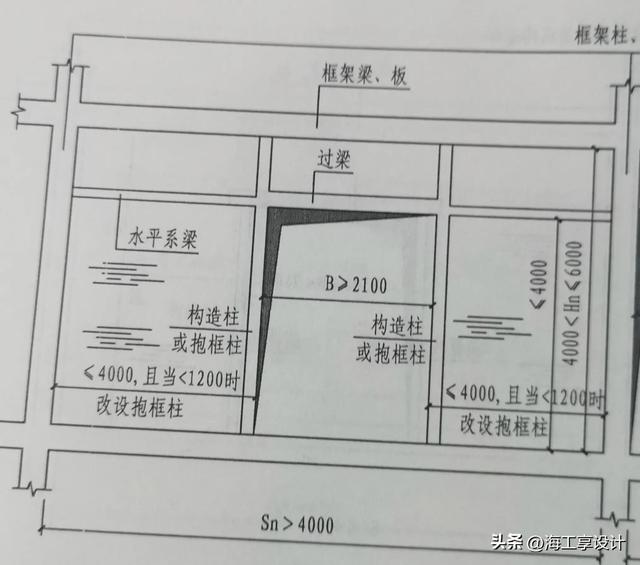

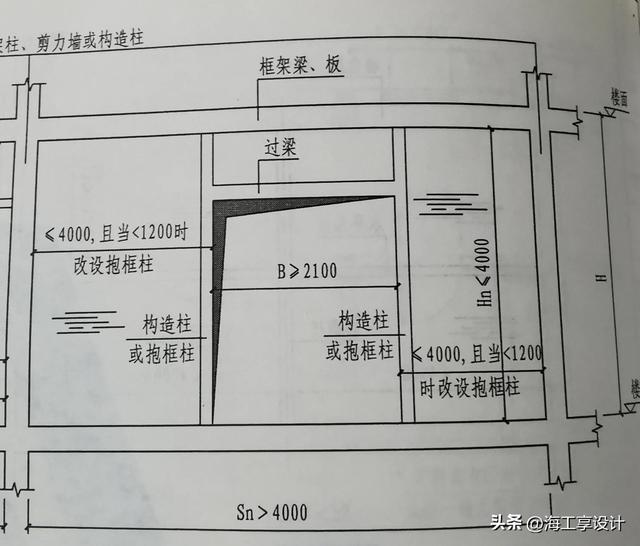

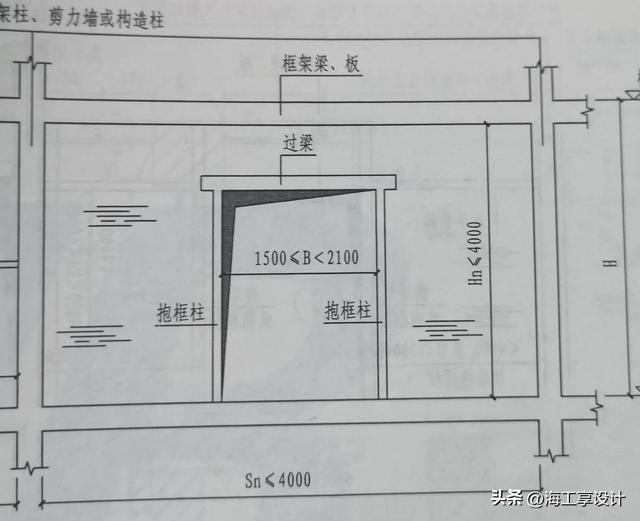

1.当门窗洞口宽度大于等于1.5米小于2.1米时，应在洞口两侧设置抱框柱。

2.当门窗洞口宽度大于2.1米时，洞口两侧应设置构造柱。

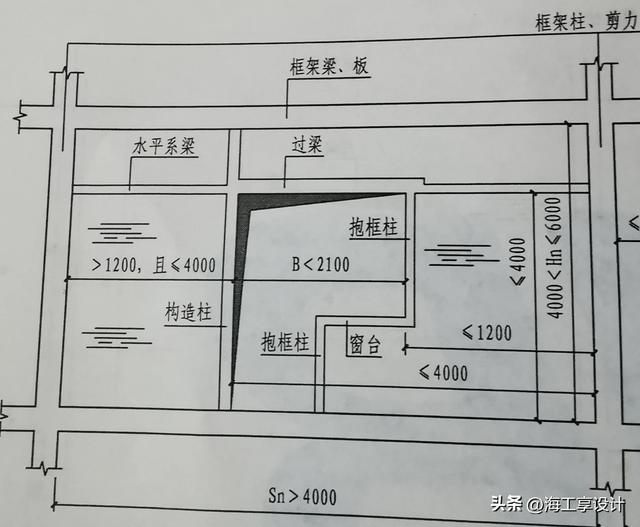

3.当外墙净高超过4米且在墙长范围内有窗时，墙中水平系梁宜设置在窗上口处，并沿墙长贯通，但间距不应大于4米。

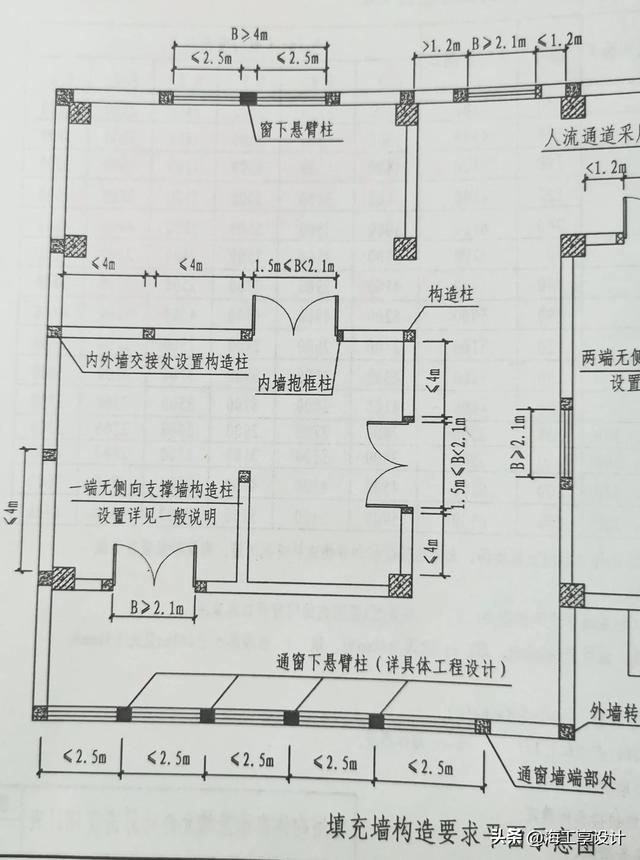

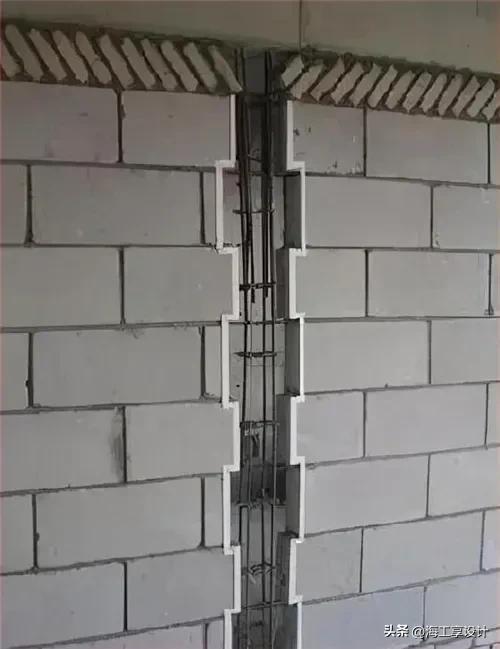

构造柱的主要设置部位

1.砌体填充墙墙长大于4米时，应设置构造柱。

2.内外填充墙交接处均应设置构造柱。

3.所有外檐阳台两侧及宽度不小于2.1米的窗洞口两侧应设置构造柱。

4.填充墙转角及通窗的端部无框架柱时应设置构柱。

5.外墙窗间墙宽不大于1.2米时，应在窗间墙中间设置构造柱，外墙窗间墙大于1.2米时，应在窗间墙两侧端均设置构造柱。

6.电梯井道四角应设置构造柱。

运用

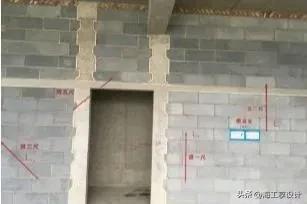

1.当窗侧设置抱框柱时均应在窗下口处设置现浇带，与窗上口现浇构件共同形成对洞口的加强边框。当外墙净高大于4米时，窗下口现浇带应延伸至侧向支撑构件内。

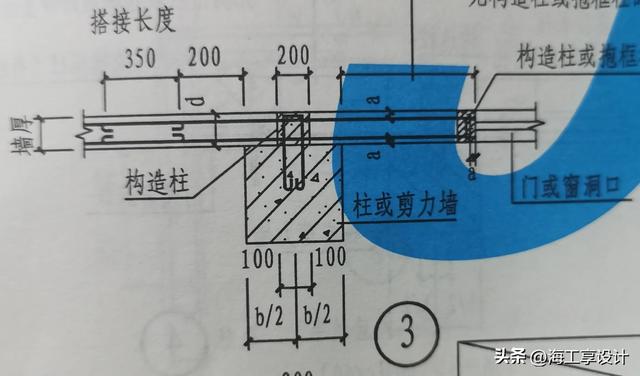

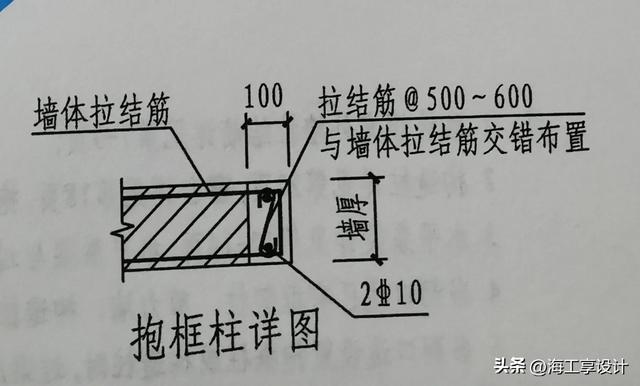

抱框柱做法

2.内墙墙垛总长度不大于350mm时宜设置加宽构造柱代替墙垛。

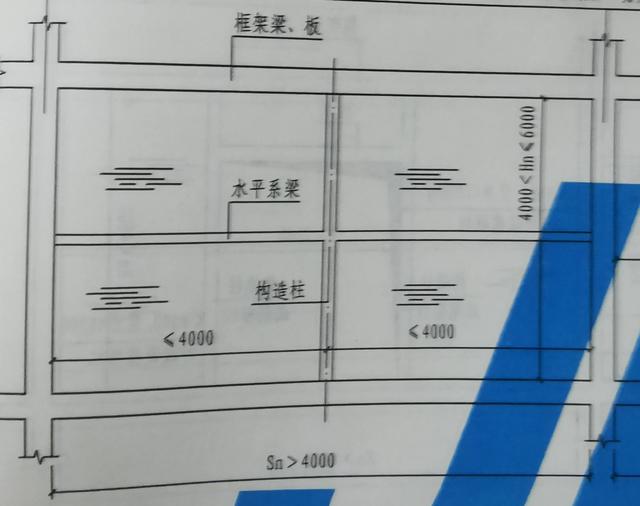

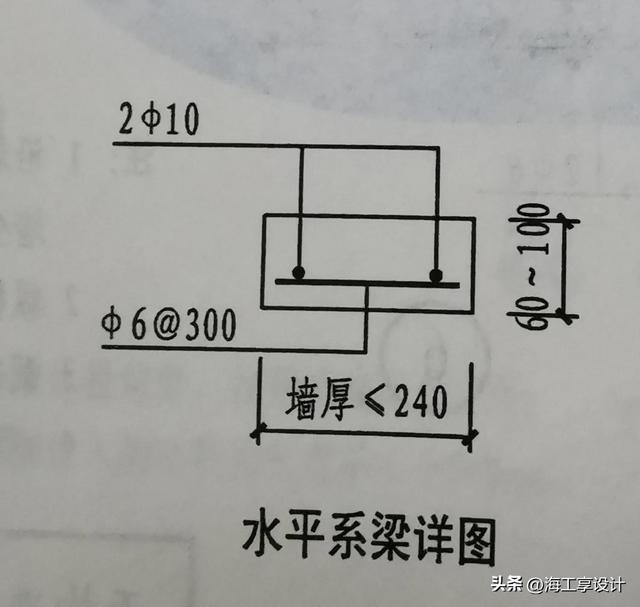

水平系梁做法

3.砌体填充墙当墙长大于4米时，应优先在洞口边设置构柱且构柱间距不大于4米。

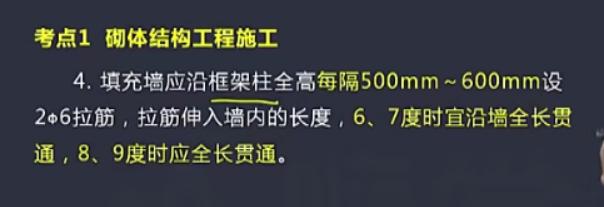

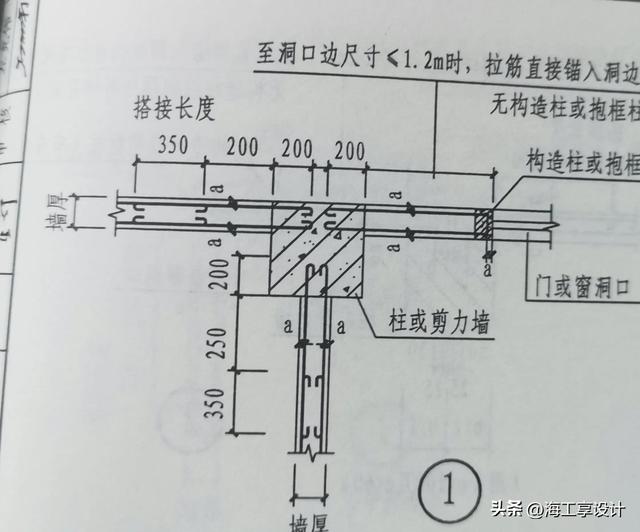

4.墙体拉结筋沿柱、墙全高每隔500到600mm设2根直径6mm拉筋，拉筋伸入墙体长度不宜小于700mm。

2、填充墙砌体的构造措施，填充墙砌体工程

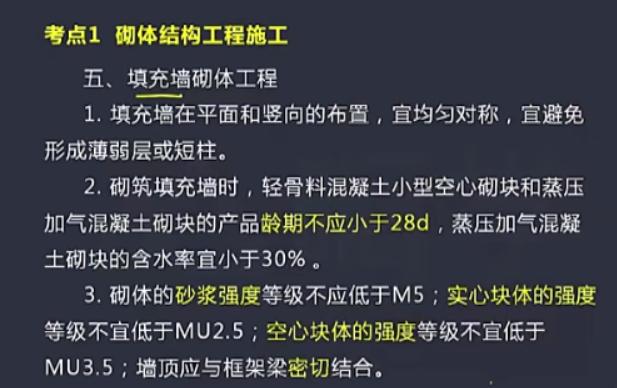

填充墙砌体工程

1、填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱。

2、砌筑填充墙时，轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d，蒸压加气混凝土砌块的含水率宜小于30%。

3、砌体的砂浆强度等级不应低于M5；实心块体的强度等级不宜低于MU2.5，空心块体的强度等级不宜低于MU3.5；墙顶应与框架梁密切结合。
