1.双控

小技巧就是，两个开关的L1、L2同名的连一起。▲

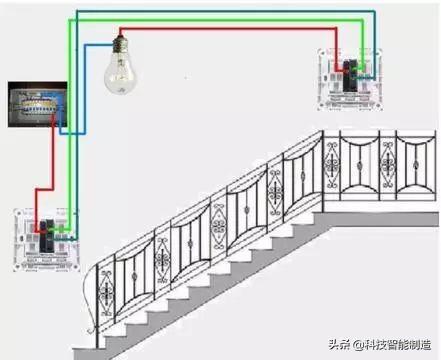

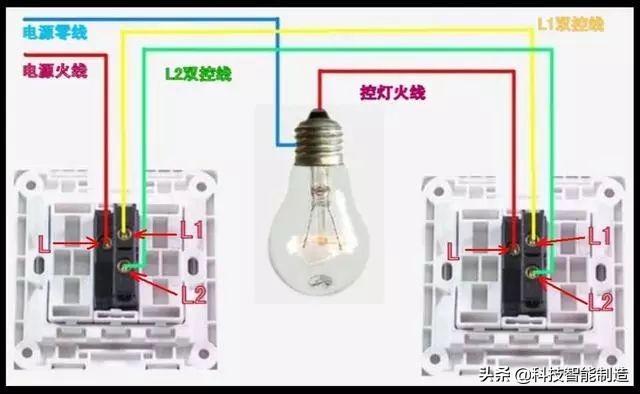

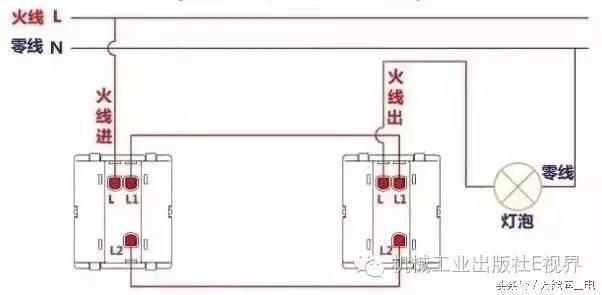

这种是楼梯双控的布局▲

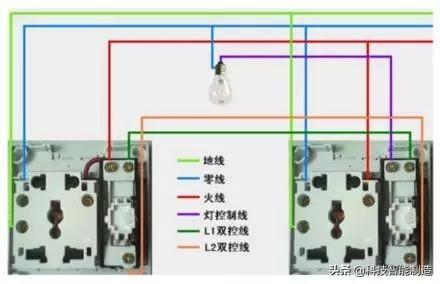

这种双控带插座，大同小异▲

这个是开关的动态演示，便于理解▲

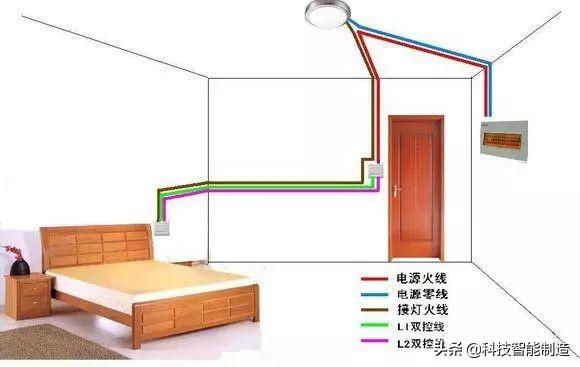

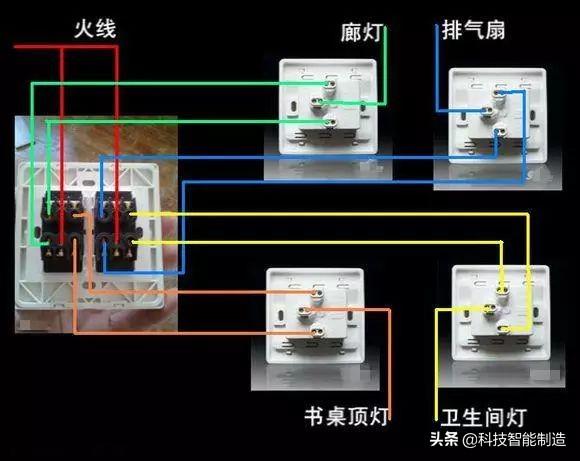

卧室双控的布线图▲

2.三控

中间是个多控开关▲

有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

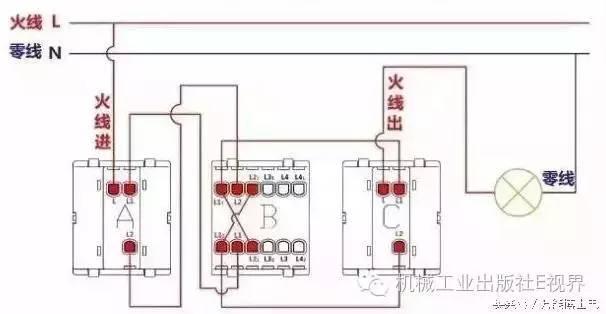

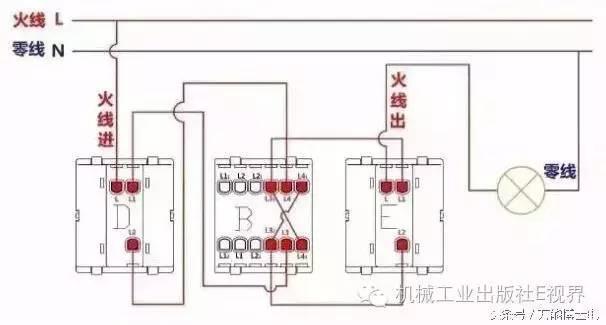

三控开关的布线▲

3.四控

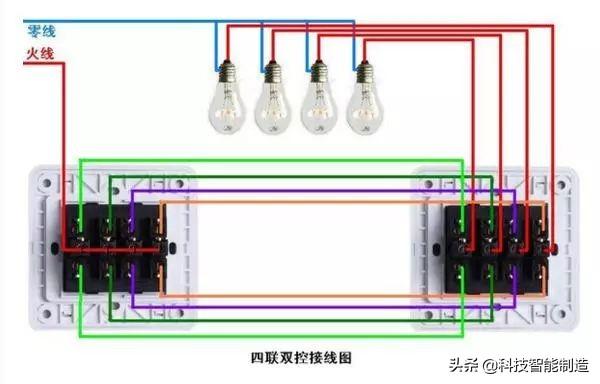

四联双控▲

这个稍微复杂一点▲

第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

再补个常见的接电扇的图

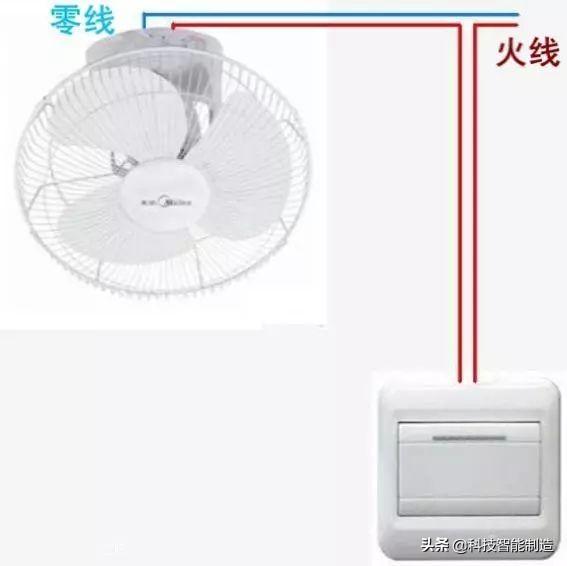

这个就是单联单控的接线▲

先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。

接下来更专业的资料

一、 一开单控开关接线图

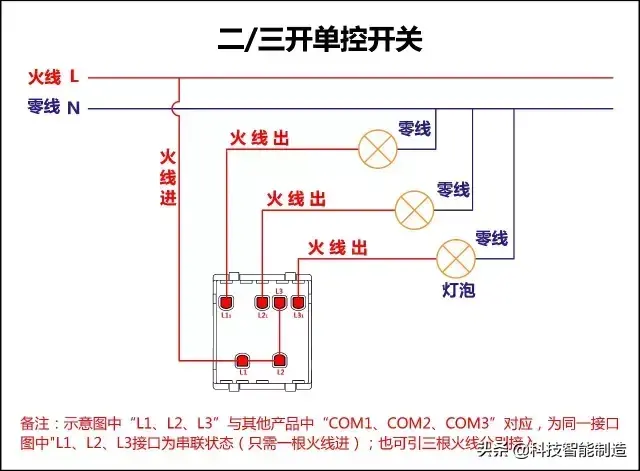

二、 二三开连体单控开关接线图

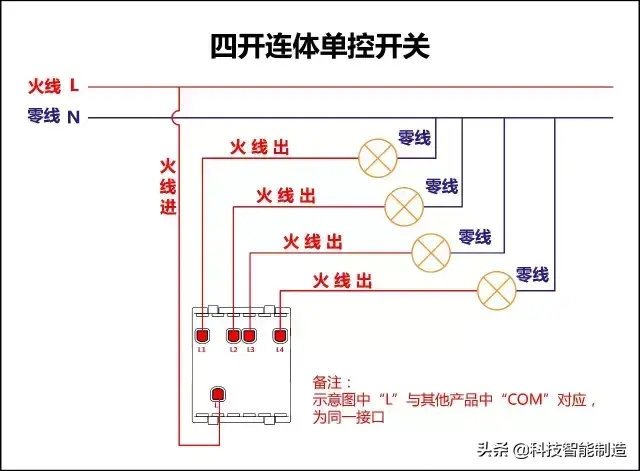

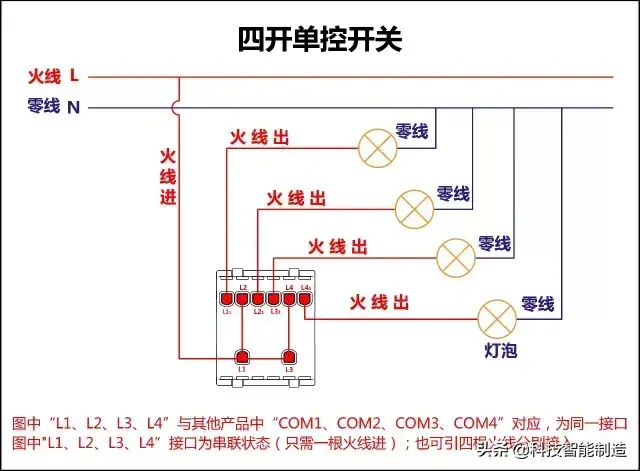

三、 四开连体单控开关接线图

四、 一开五孔单控插座接线图

五、 二开五孔单控插座接线图

六、 一开双控开关接线图

七、二三开单控开关接线图

八、 四开单控开关接线图

九、一开五孔单控插座接线图

十、二三开双控开关接线图

十一、 一开多控开关接线图

十二、 两开多控开关接线图

2、电灯开关怎么接线图解，开关的接线方法及图解大全

1

单控篇

单控是指一个灯只被一个开关控制。

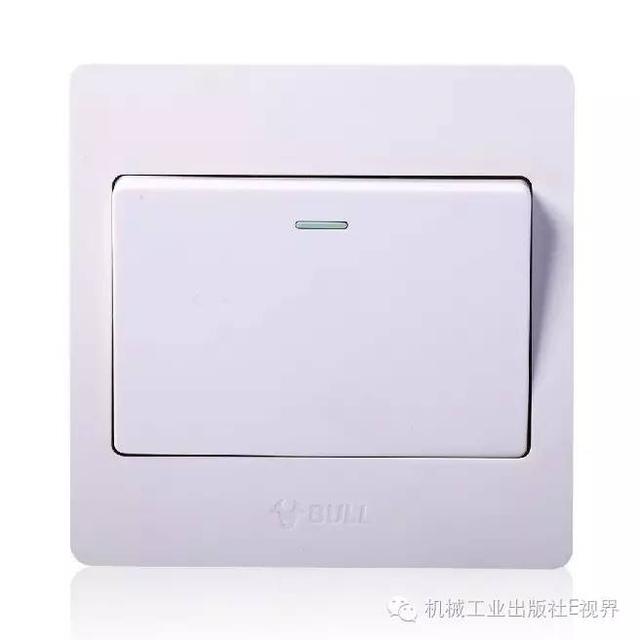

1.一开单控开关

（一个开关控制一个灯，最常见）

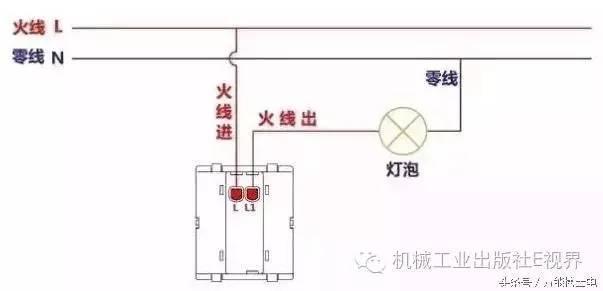

上图为一开单控开关，面板上只有一个键，背面只有两个接线柱，分别接火线L和火线出线L1。

2.多开连体单控开关

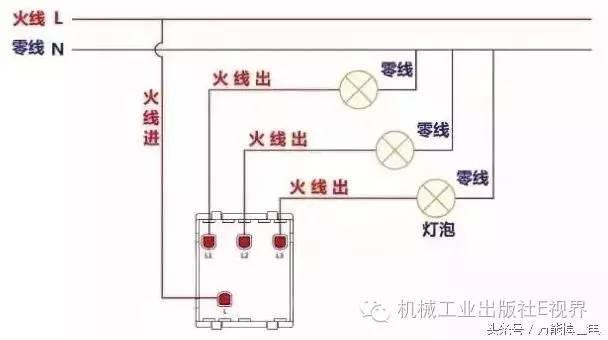

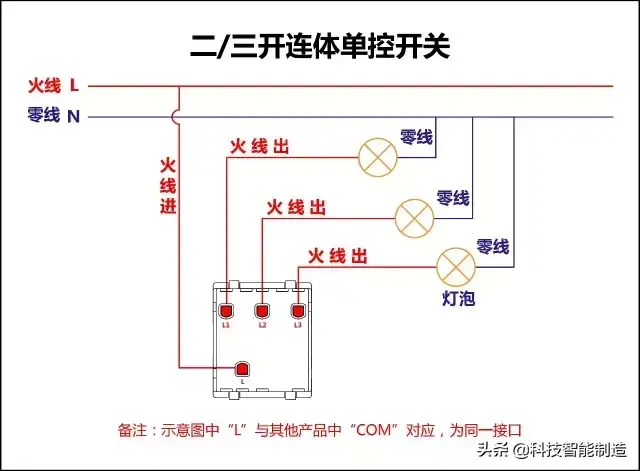

（以三开单控开关举例，不管有几个开关，接法相同）

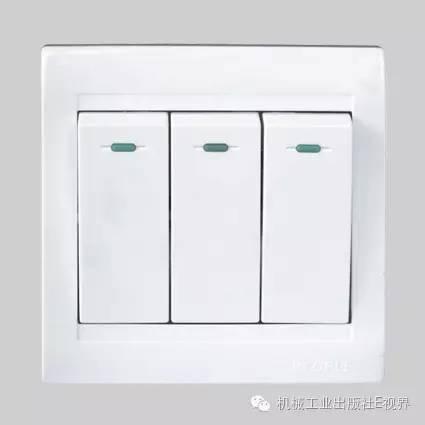

如图所示，面板有三个按键，可以分别控制三个灯。

有些品牌的开关，背面的下方接线柱数量和火线出线接线柱数量相同，这就需要我们把火线进线并联3根再分别接到3个接线柱上。

3.一开五孔插座

（开关控制插座）

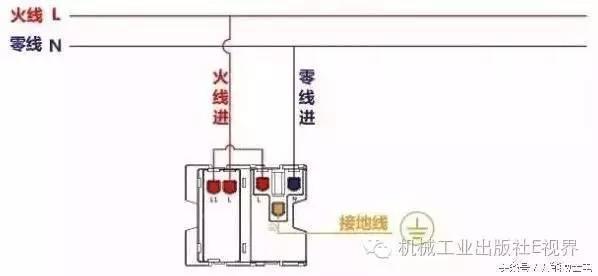

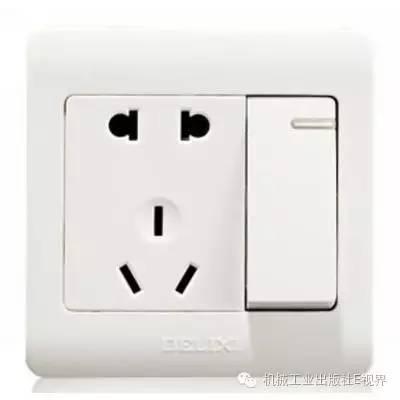

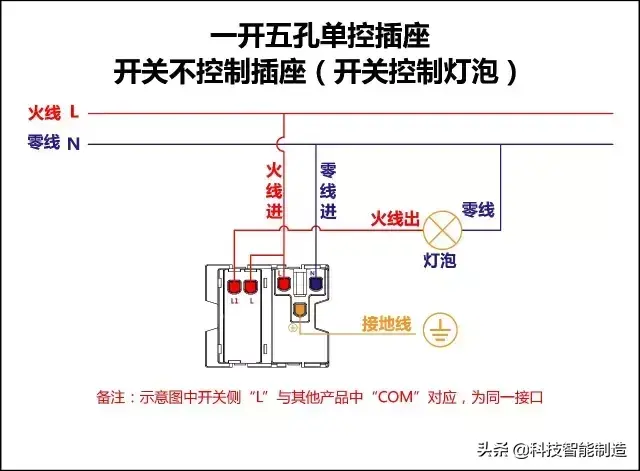

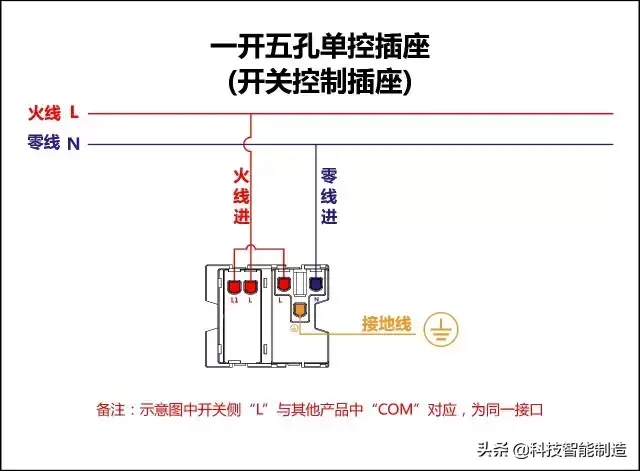

如图所示，面板上有一个开关和一个五孔插座。开关可以控制一个电灯或者控制旁边五孔插座的供电。

上图为开关控制旁边五孔插座的接线方法，若要开关控制电灯，只需要把最左侧L1的线接到电灯，再把图中的两个L孔相连（L1与L之间不再连接）即可（可参照下面多开五孔开关接线图的接法）。

4.多开五孔插座

（以二开五孔插座距离，不管有几个开关，接法相同）

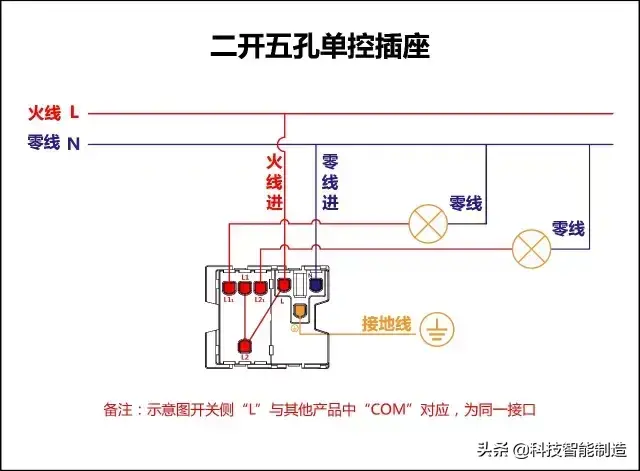

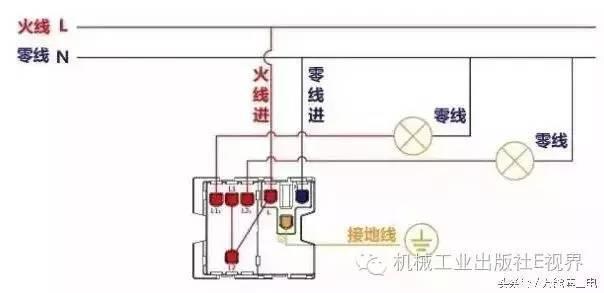

如图所示，面板有两个开关键和一个五孔插座，两个开关可以分别控制两个电灯，或控制一个电灯和旁边的五孔插座。

上图为两个开关键分别控制两个电灯，若需要其中一个开关控制旁边的五孔开关，可参见上面一开五孔插座的接法。

2

双控篇

双控是指两个开关同时控制一盏灯。

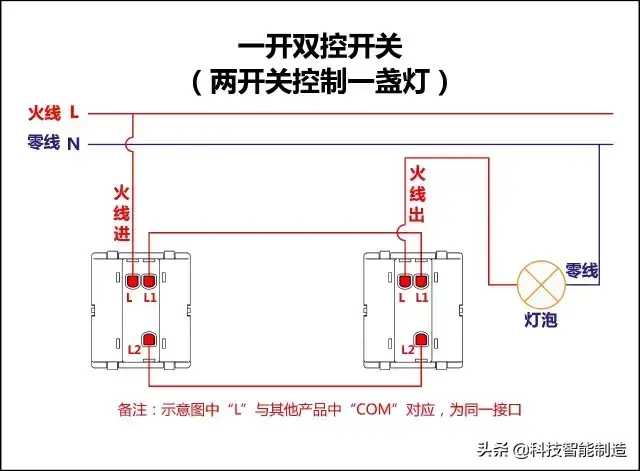

1.一开双控开关

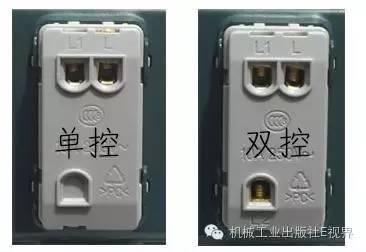

双控与单控开关最大的区别，在于背面有三个接线柱。

2.多开双控开关

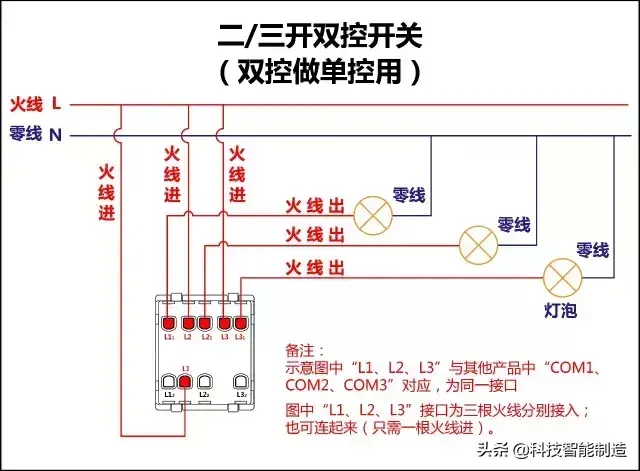

（以三开双控开关为例双控做单控用）

面板与多开单控相同，此处不再上图。

图中L1,L2,L3为三个火线分别接入，也可连接起来（只需一根火线）。

如需做成双控电路，请认准每个按键对应的三个接线柱，参见单开双控开关的接线图接线。

3

多控篇

多控是指多个开关同时控制一盏灯。

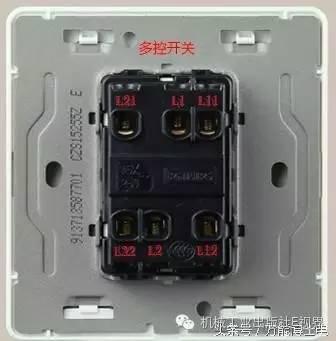

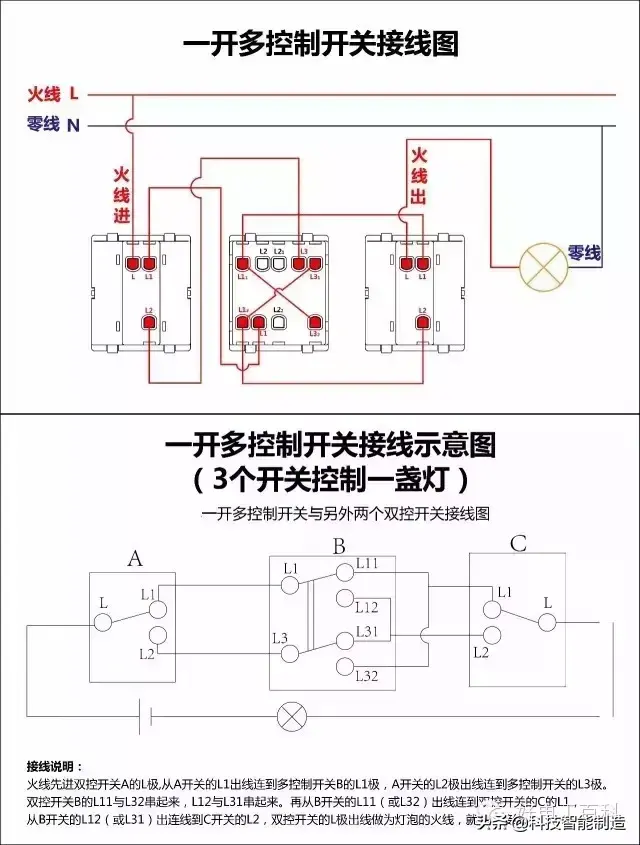

1.一开多控开关

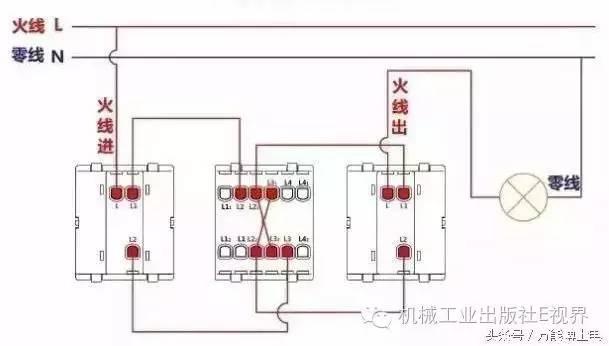

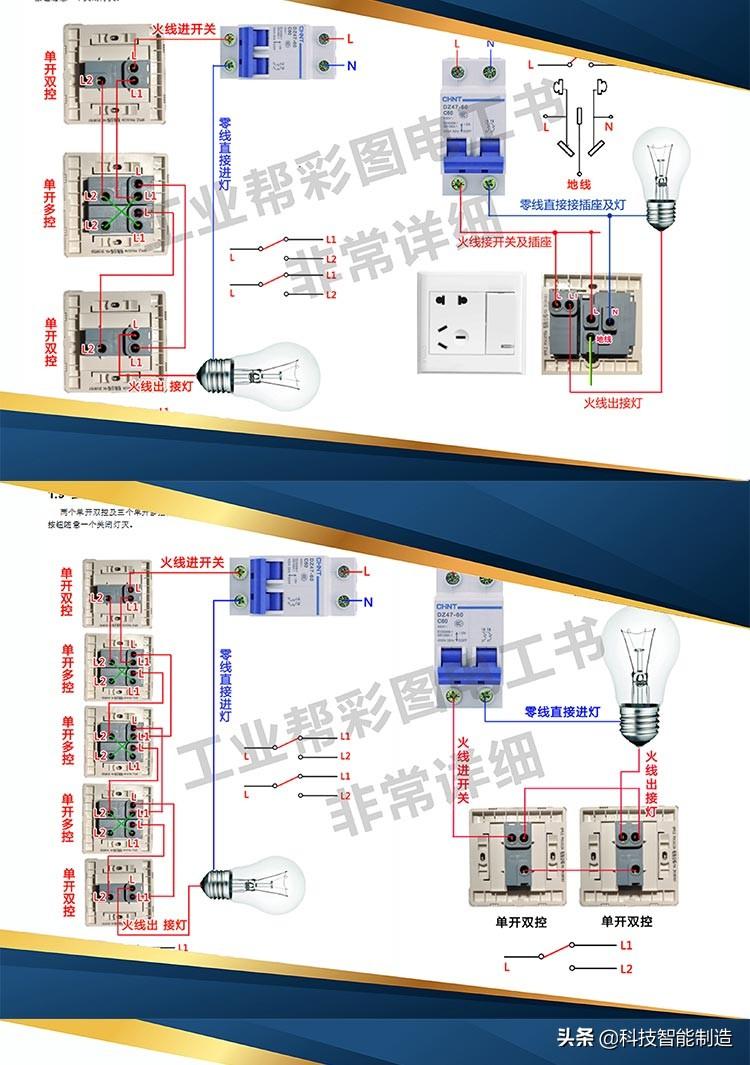

多控电路中，两头需要两个双控开关，中间有几个控制点，就安装几个上图中这样的多控开关。比如四控电路中，就用到了两个上图中的多控开关和两个双控开关。

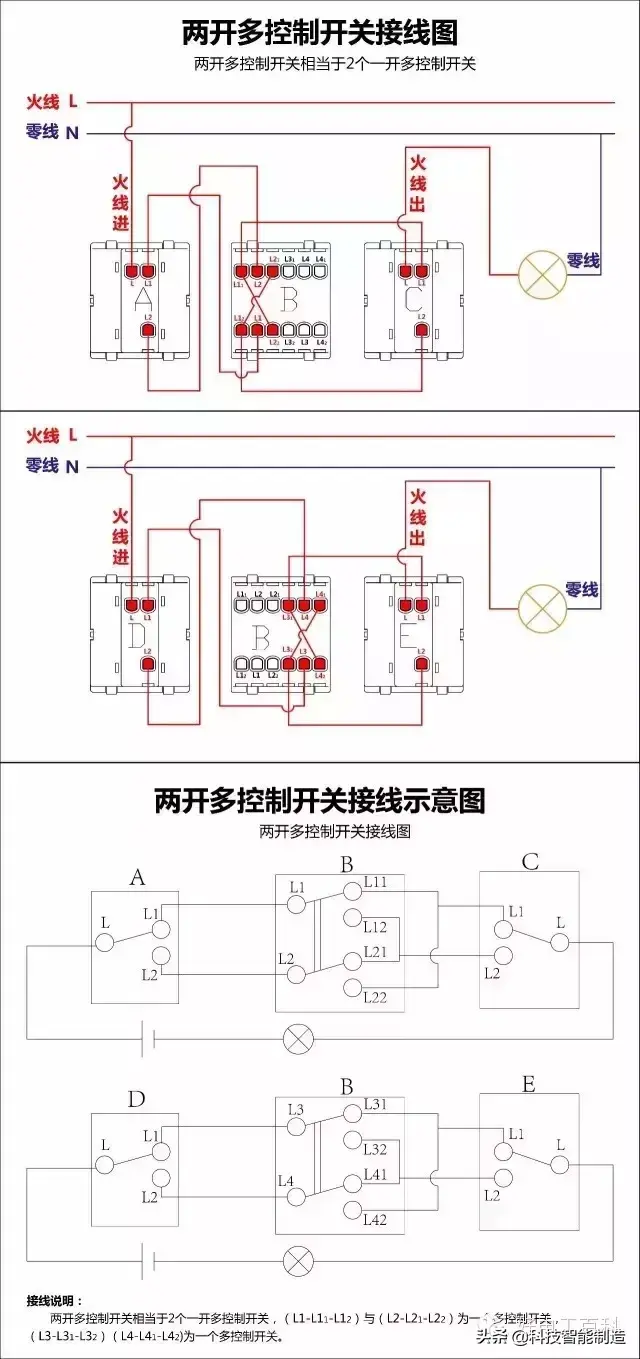

2.两开多控开关

（相当于两个一开多控开关）

与两开多控开关相配合的，必须是四个双控开关，即两开多控开关的每个键与两个双控开关同时控制一个灯。

3.三开多控开关

三开多控开关中，只有中间的一个键是多控开关，旁边的两个键是双控开关。

两边的双控开关，可参照上文中单开双控开关的接法连接。

考考你：插座为什么是左零右火，你知道吗？

想必大家对左零右火的概念并不陌生，那么为什么不是左火右零呢？有的人说，“国家标准吧？”，“行业里都是那么做”……其实并不是这样，左零右火的宗旨就是安全用电，安全第一。

以人体的触电的危害程度分析：

1.当人右手触电，电流经过人的右手和身体通过左脚形成通路，人就全身触电；

2.当人左手触电，电流经过人的左手和身体通过右脚形成通路，人也全身触电；只是这次的电流经过了心脏，可直接触电休克甚至死亡。

（实验所需，请勿模仿）

以裸线来解析：

如果线路布线为左零右火，人的右手触电的概率要比左手大，即使触电，电流也不会直接经过心脏，相对来说右手比左手反应更为敏捷，会本能的甩开，人的左手触电的概率会比右手小的多，碰到零线的概率比火线要大。

总之，左零右火的设置就是尽量减少心脏触电的概率；所以，对电伸手时，尽量以右手出击，小编提醒大家一定要严格规范施工，不要留安全隐患！
