横河eja压力变送器应用时，先确定系统中测量压力的Z大值，一般而言，需要选择一个具有比Z大值还要大1.5倍左右的压力量程的变送器。在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定Z大值会缩短传感器的寿命，然而，由于这样做会精度下降。于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。

横河eja压力变送器可将压力差信号转换成0.02〜0.1MPa的气体压力信号长距离传输的显示仪表显示或记录。当仪表测得的压力增加时，差压变送器，并较快重复该操作，重新稳定在新的平衡位置，并输出测得的压力成比例的气压信号，然后发送到显示装置，如气棒指示仪表，气动一针，两针，三针记录仪的记录显示。如果隔膜进入膜片，波纹管或弹簧管，它成为不同类型的EJA变送器。

2、eja压力变送器，eja压力变送器原理图解

1、请用框图说明EJA智能变送器的工作原理。

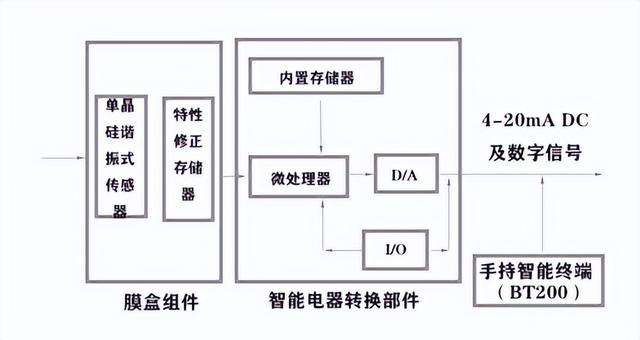

答 EJA智能变送器的原理框图如图2-26所图示。它由膜盒组件和智能转换部件组成。

图2-26

在膜盒组件中，硅谐振式传感器上的两个H形谐振粱分别将差压（压力）信号转换成频率信号，然后用频率差分技术将两频差信号输岀到脉冲计数器计数，经特性修正后送微处理器。特性修正存储器的功能是存放单晶硅谐振粱在制造过程中采集的数据，以便根据变送器工作时所处的条件对谐振信号进行修正。

智能转换部件的功能是将传感器来的信号经微处理器处理后，由D/A转换器转换成对应于测量信号的4〜20mA模拟信号，或由I/O接口部件转换成数字信号。此信号叠加在4～20mA模拟信号上，并和模拟信号一起传送出去，由于数字信号是以正弦波的形式出现的，数字的不同只是频率的差异，所以数字信号的平均值为0，对4〜20mA模拟信号不起影响。转换部件中的存储器是存放变送器输入输出关系及在组态过程中的各种信息，如位号、测量范围、阻尼时间常数、输出方式、工程单位等。
