1、机械制图视图位置：AutoCAD机械制图——基础视图

创作不易，请勿盗用，违者必究！

本节主要介绍画CAD时，图样的表达方法中的基础视图。

第一与第三投影简介

中国国家标准《机械制图》的规定中，中国将优先采用第一角投影来表达机件视图的结构。使用第一角投影视图表达机件，其主视图主要用于表达机件的正前方，俯视图则放置在主视图正下方，左视图放置在主视图的正右方，右视图放置在主视图的正左方。

当采用第一角投影绘制机件视图时，应在标题栏中规定的格栏中用识别符号表示。

基础视图

机件向6个基本投影平面投射所产生的视图轮廓，一般称为基本视图。将机件放置在正六面体中，再采用正投影的基本方法将机件上的组成平面向6个基本方向进行投射，可得到6个基本的视图。基本视图间要保持“长对正、高平齐、宽相等”的投影原则，即主、俯、仰视图长对正；主、左、右、后视图高低平齐；俯、左、仰、右视图宽度相等。

2、机械制图视图位置，机械制图2---三视图

目录

1.三面投影与三视图..............4~6

2.基本体的形成及其三视图........7~12

3.图线规范......................13

4.平面体的截切..................14~15

5.回转体的截切..................16~17

6.相贯线的认识..................18~20

7.组合体的组成方式..............21~23

8.组合体的看图方法..............24~29

9.练习..........................30

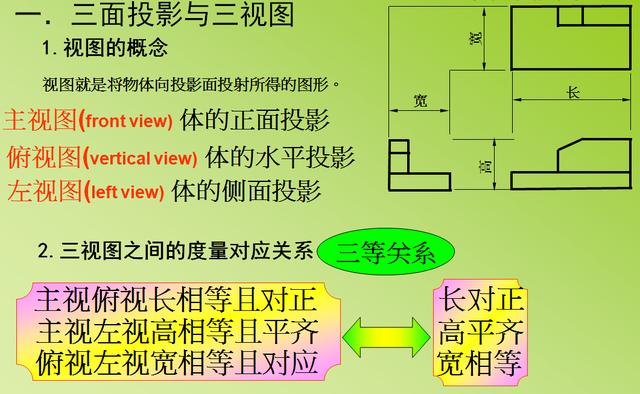

一、三面投影与三视图

1.视图基本概念

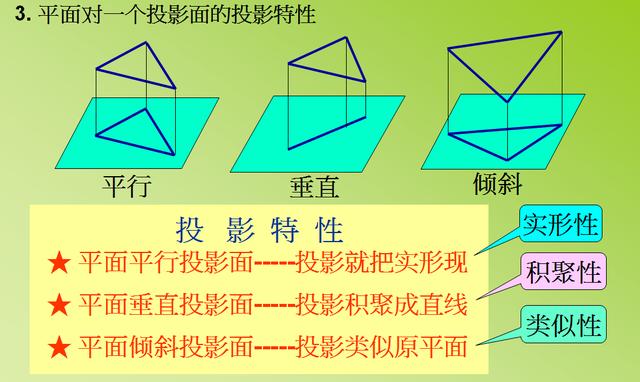

3.平面对一个投影面的投影特性

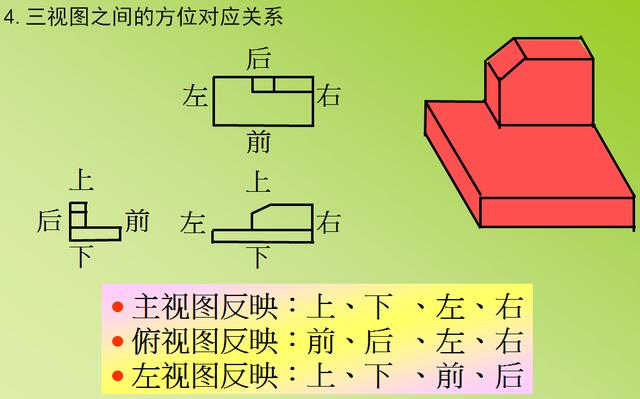

4.三视图之间的对应关系

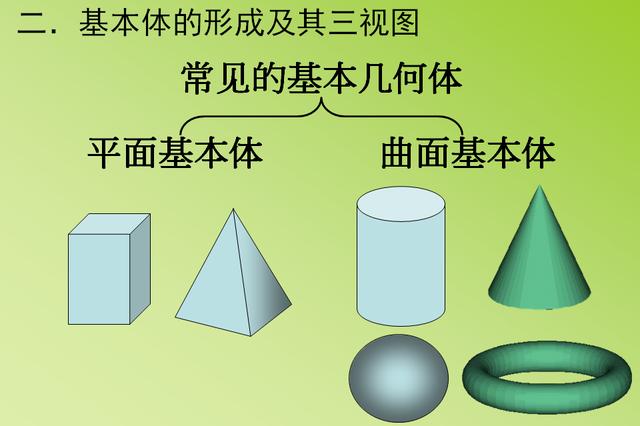

二、基本体的形成及三视图

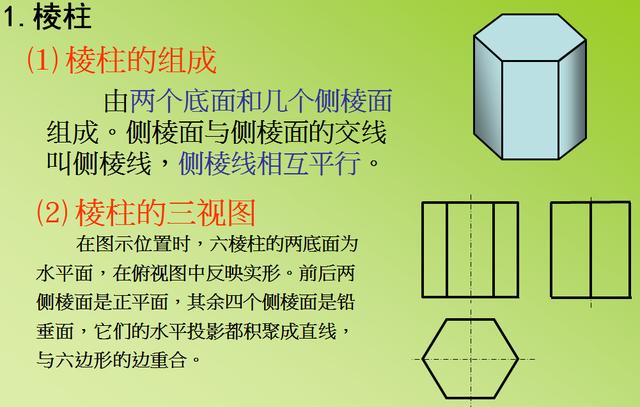

1.棱柱

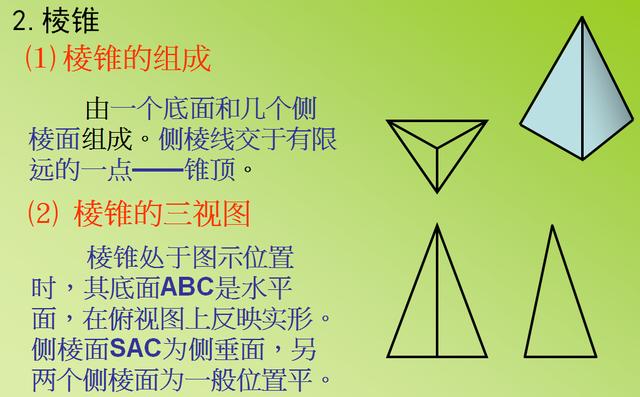

2.棱锥

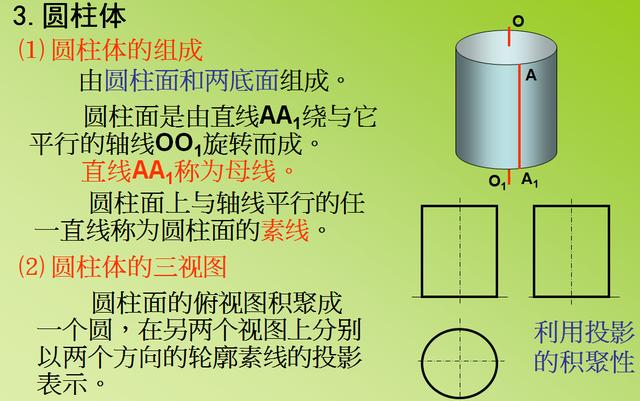

3.圆柱体

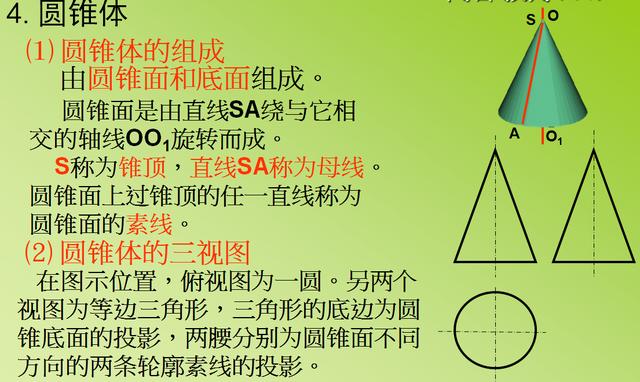

4.圆锥体

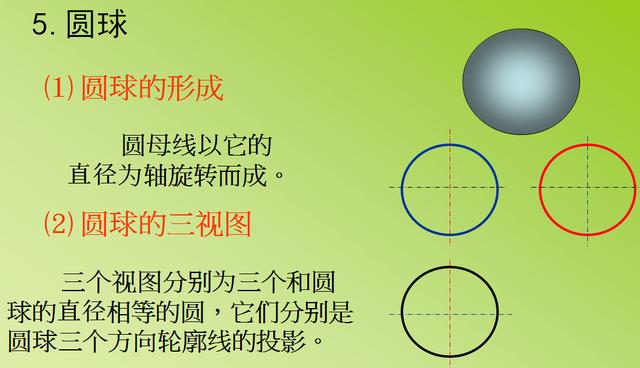

5.圆球

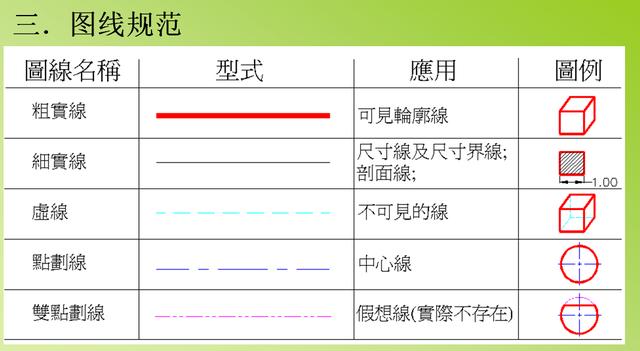

三、图线规范

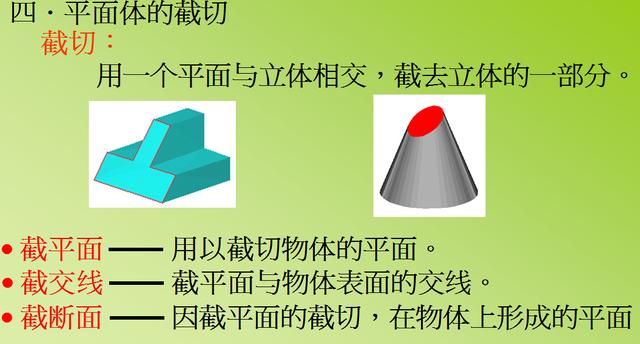

四、平面体的截切

平面截切的基本形成

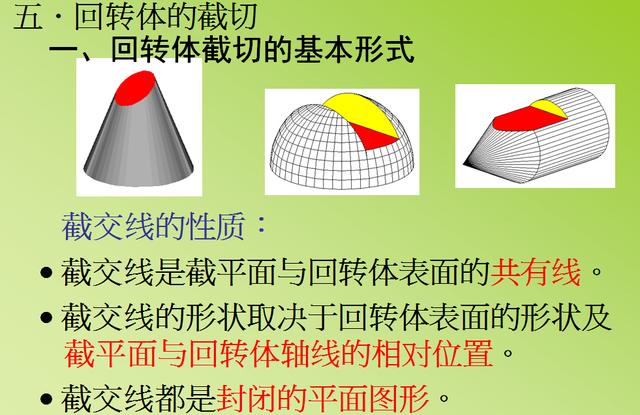

五、回转体的截切

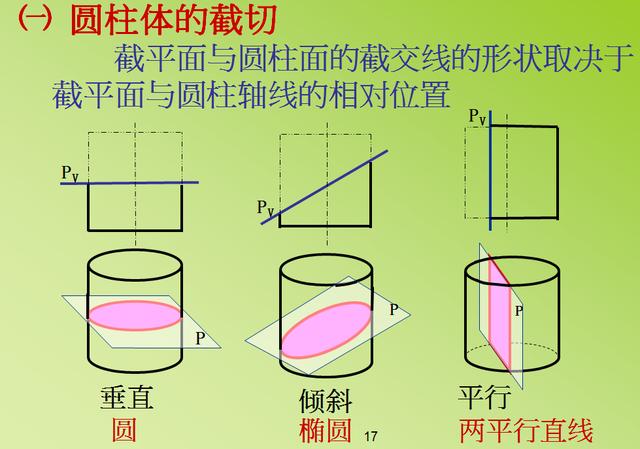

圆柱体的截切

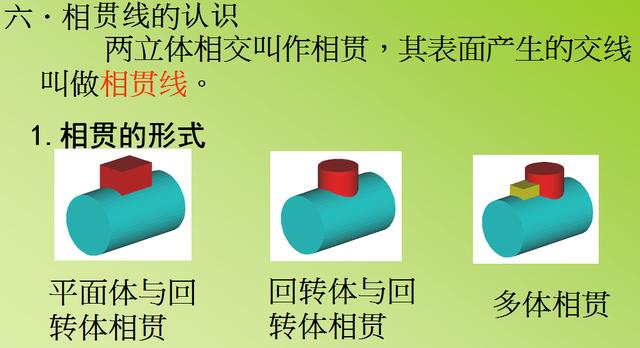

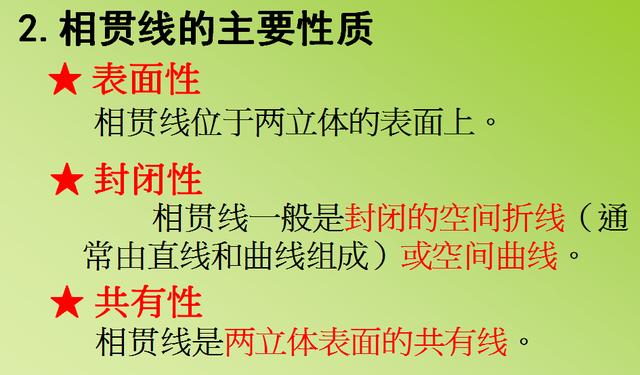

六、相贯线的认识

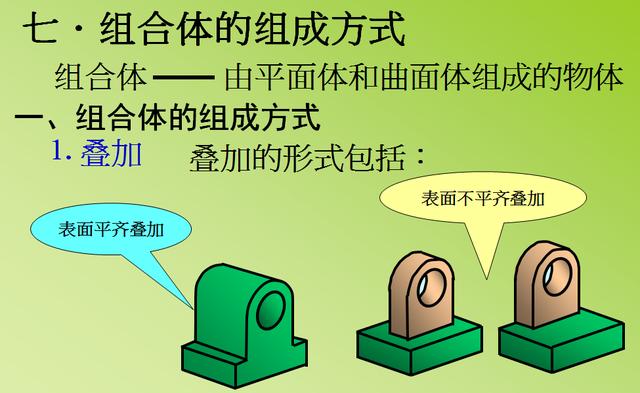

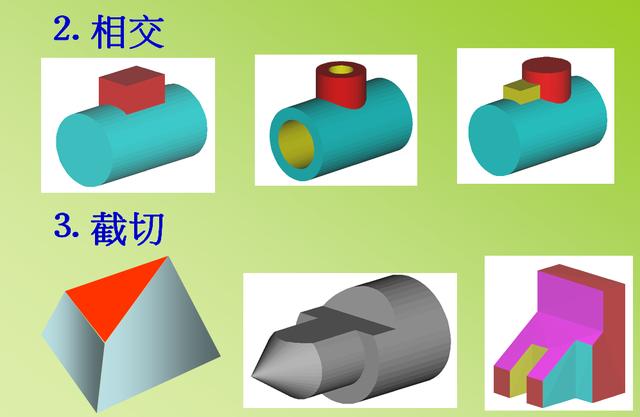

七、组合体的组成方式

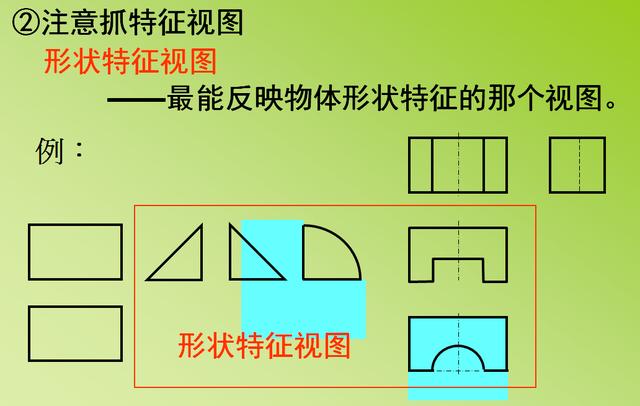

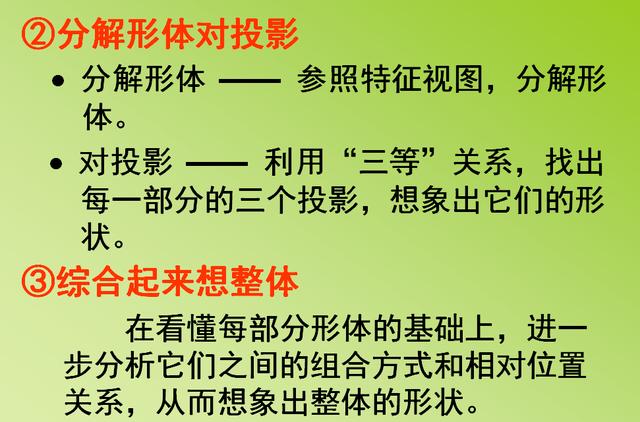

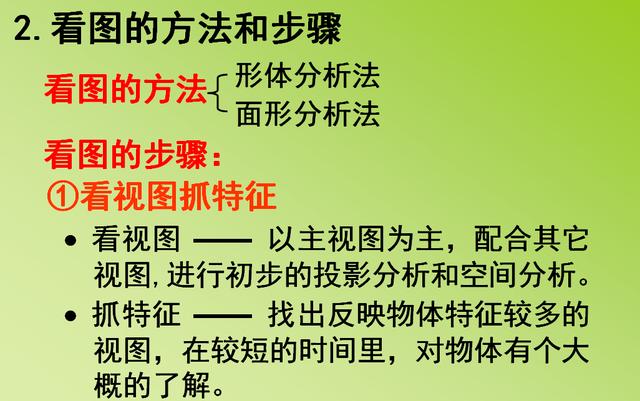

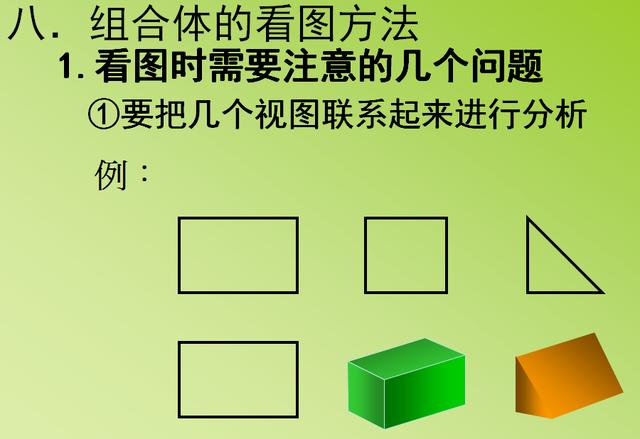

八、组合体的看图方法

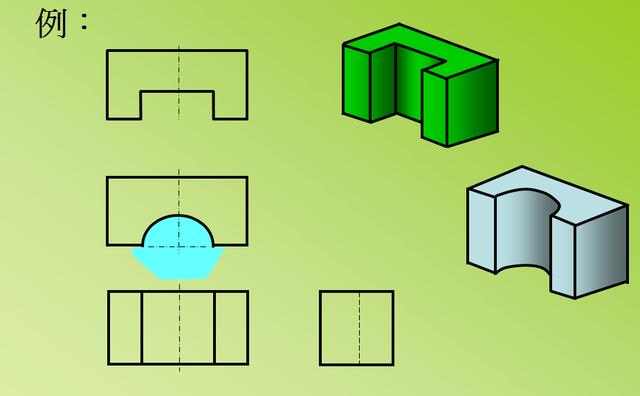

九．练习

根据其中两个视图﹐补另外一个视图﹗
