1、线路保护规范及规定：临电：施工现场外电线路及电气设备防护图文介绍，供大家学习
4 外电线路及电气设备防护
4．1 外电线路防护
4．1．1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。

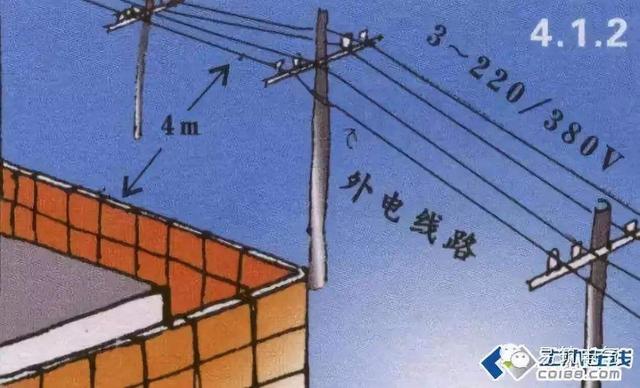

4．1．2 在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合表 4．1．2 规定。

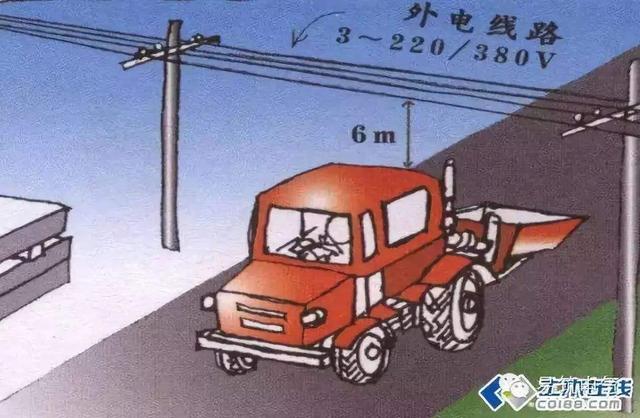

4．1．3 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合表 4．1．3 规定。

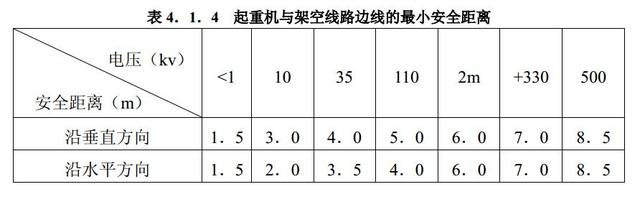

4．1．4 起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表 4．1．4规定。
4．1．5 施工规场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0．5m。
4．1．6 当达不到本规范第 4．1．2～4．1．4 条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。
架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。
防护设施与外电线路之间的安全距离不应小于表 4．1．6 所列数值。
防护设施应坚固、稳定，且对外电线路的隔离防护应达到 IP30 级。
4．1．7 当本规范第 4．1．6 条规定的防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。
4．1．8 在外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施，防止外电架空线路电杆倾斜、悬倒。
4．2 电气设备防护
4．2．1 电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。
4．2．2 电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。
2、线路保护规范及规定，3线路保护的分类及配置
线路保护规范及规定?3.1线路保护的分类3.1.1反应一端电气量的保护，下面我们就来说一说关于线路保护规范及规定?我们一起去了解并探讨一下这个问题吧!
线路保护规范及规定
3.1线路保护的分类
3.1.1反应一端电气量的保护
过电流保护、零序保护、距离保护。
3.1.2反应两端电气量的保护
纵联差动保护。
3.2线路保护的配置
3.2.1 220kV以上线路保护
根据反措要求，220kV以上线路保护采用双重化配置，即一条线路配置2套继电保护装置，每套保护装置包括纵联保护、距离保护、重合闸等功能。
3.2.2 110kV线路保护
一般使用单套配置，保护装置包括纵联保护、分段式距离保护、分段式零序方向过流保护、三相一次重合闸等功能。
3.2.3 10kV、35kV线路保护
线路配置分段式过电流保护、三相一次重合闸。
3.3过电流保护
3.3.1过电流保护的基本原理
当线路发生短路故障时，会产生很大的短路电流，故障点距离保护安装处越近，短路电流也越大。可以根据故障时此项原理设置过流保护。
当故障时的短路电流超过保护装置的整定值时，保护装置动作，跳开断路器。过流保护通过动作时间与下一级线路保护配合，保证装置动作的选择性。
3.3.2三段式电流保护
1过流I段保护
也称为电流速断保护，保护范围为被保护线路全长的20%-50%，动作时间为保护装置设置的动作时间。
2过流II段保护
也称为限时电流速断保护，保护范围为被保护线路全长即下一条线路，不超过下一条线路的全长。动作时限与过流I段动作时限配合。
3过流III段保护
保护范围为本线路和下一线路全长及更远，需躲过线路最大负荷电流，其动作时限按照阶梯原则进行整定。
3.3.3过流保护适用电压等级
过流保护主要适用于10-35kV线路，如果线路对端为电源，则需要在过流保护中加入方向元件，反方向故障不会动作。
3.4距离保护
3.4.1距离保护的概念
将输电线路一端的电压、电流引入保护装置中，求得测量阻抗，测量阻抗为电压和电流的比值。
正常运行状态时，测量阻抗为工作电压和负荷电流之比，为负荷阻抗，其值比较大。
在故障情况下，母线电压下降，产生很大短路电流，比值为短路阻抗，短路点到保护安装处的阻抗远远小于负荷阻抗。故障点距离电流互感器越近，测量阻抗越大。
3.4.2三段式距离保护的保护范围和动作时限
1距离I段保护
保护范围为被保护线路全长的80%-85%，其动作时间为保护装置的固有动作时间。
2距离II段保护
保护范围为被保护线路的全长及下一线路全长的30%-40%，其动作时间与下一线路I段保护动作时限相配合，一般为0.5S。
3距离III段保护
保护范围为本条线路和下一条线路全长乃至更远，其动作时限按照阶梯原则进行整定。
当任一测量阻抗小于定值，经相应段的延时出口跳闸，三段取或门，也就是任一段动作保护均会出口。
3.4.3距离保护的分类
3.4.3.1接地距离保护
反应各种接地故障，。
3.4.3.2相间距离保护
反应各种相间故障，，。
3.4.4距离保护的适用范围
距离保护主要适用于110kV、220kV、500kV线路保护的后备保护。
3.4.5零序过流保护
3.4.5.1零序过流保护的概念
零序过流保护是反应接地故障的保护，对于变压器中性点直接接地的系统，当线路发生接地故障时，会产生零序电离和零序电压。当3Io＞整定值时，跳开线路保护开关。
3.4.5.2分段式零序过流保护
1零序I段过流保护
按躲过本线路末端单相短路时流经保护装置的电流进行整定，不能保护线路全长。
2零序II段过流保护
保护本线路及相邻线路
3零序III段过流保护
与相邻线路的II段进行配合，是I、II段的后备保护。
4零序IV段过流保护
作为零序III段过流保护的后备保护。
3.4.5.3零序方向过流保护
在零序过流保护中加入零序方向元件构成零序方向过流保护。
1零序方向元件
比较零序电压和零序电流的相位来区分正、反方向的接地故障。
当线路发生正向故障时，零序电流超前零序电压。
当线路发生反向故障时，零序电流之后零序电压。
3.4.6零序过流保护的适用范围
110kV、220kV、500kV线路后备保护。
3.4纵联保护
过流保护、距离保护、零序保护都是反应一端电气量的保护，无法区分本线路末端点和相邻线路始端点的短路故障，不能瞬时切除本线路全长范围内的短路故障，故引入纵联保护。
3.4.1纵联保护的概念
利用通信通道将输电线路两端的保护装置纵向连接起来，将各端的电气量传送到对端，将两端的电气量进行比较，以判断故障在本线路范围内还是在线路范围外，从而决定是否跳开开关的保护。纵联保护可以瞬时切除本线路全长范围内的短路，但不能作为相邻线路的后备保护。
3.4.2纵联保护的分类
1按照通信通道
分为导引线纵联保护、电力载波纵联保护、微波纵联保护、光纤纵联保护，现在主要使用光纤纵联保护，前三者已经很少使用。
2按照构成原理
分为纵联方向保护、纵联距离保护和纵联差动保护。现在主要使用纵联差动保护。
3.4.3纵联差动保护
线路两侧保护将CT输入的各相电流换算为数字数据，通过光纤数字通信系统的数据通道传送至对侧保护。两侧保护利用本册和对侧电流数据按相进行差动电流计算，并进行判断，内部故障保护动作跳闸，外部故障保护不动作。
