1、钢结构图纸基本识图：钢结构识图、算量窍门，速速收好！

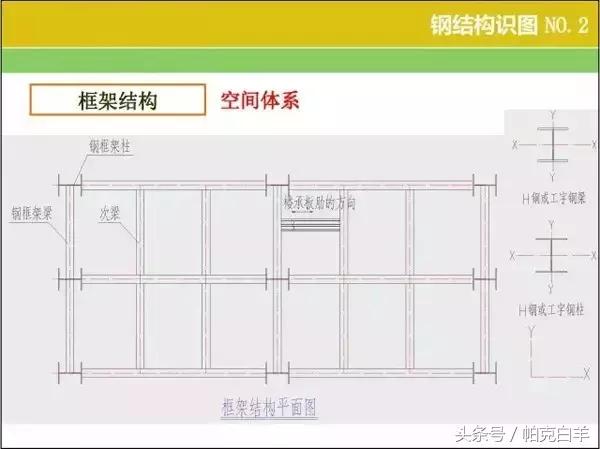

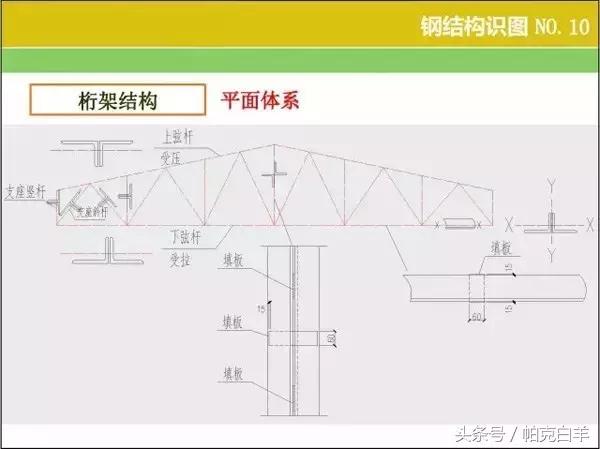

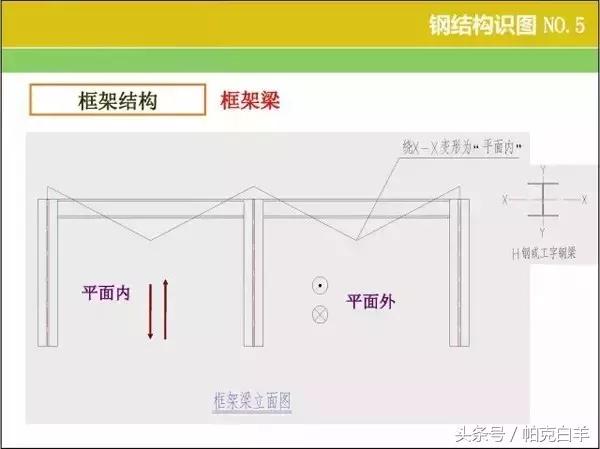

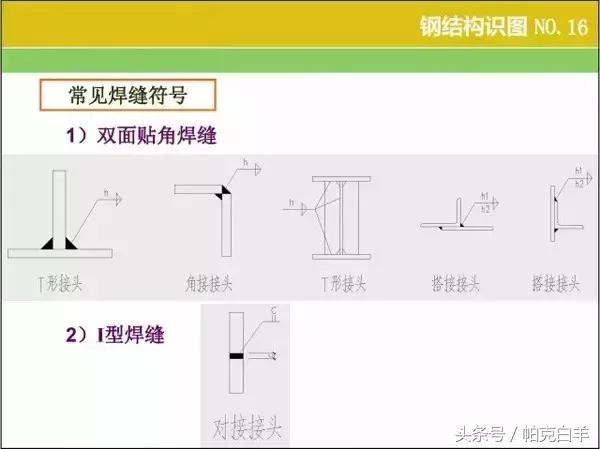

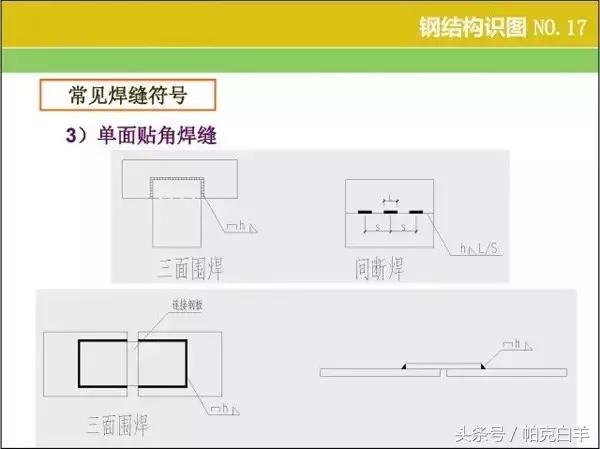

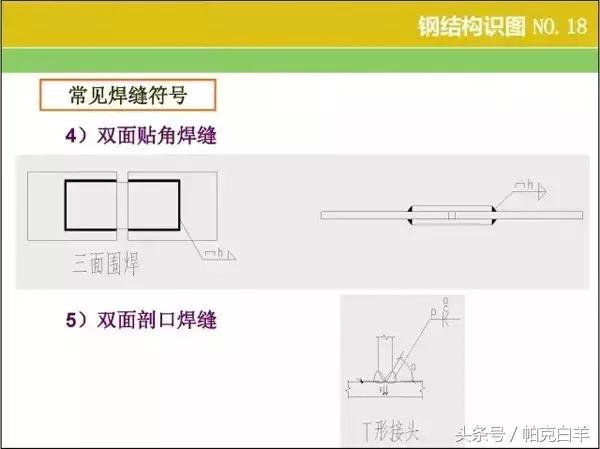

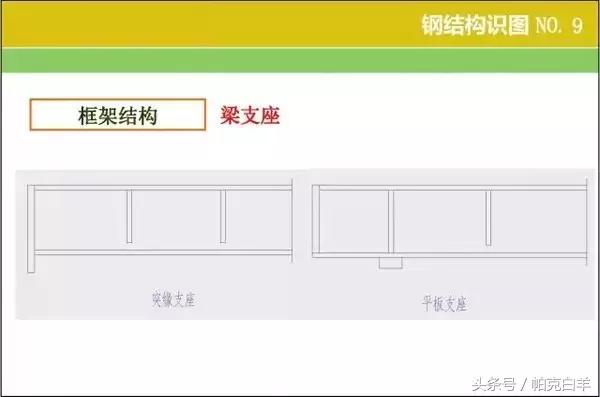

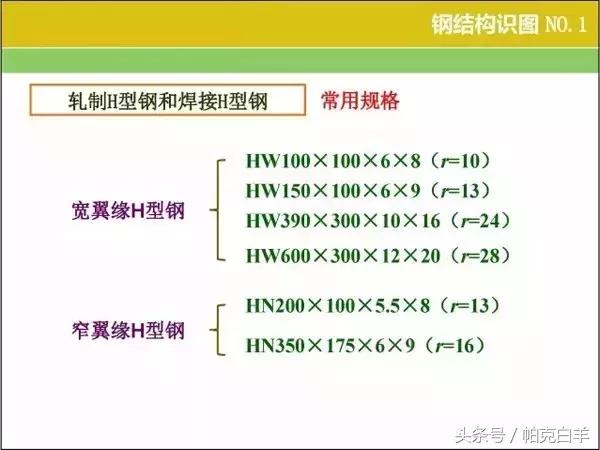

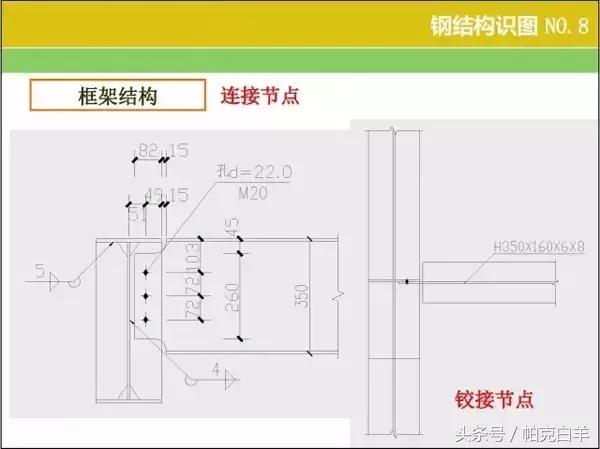

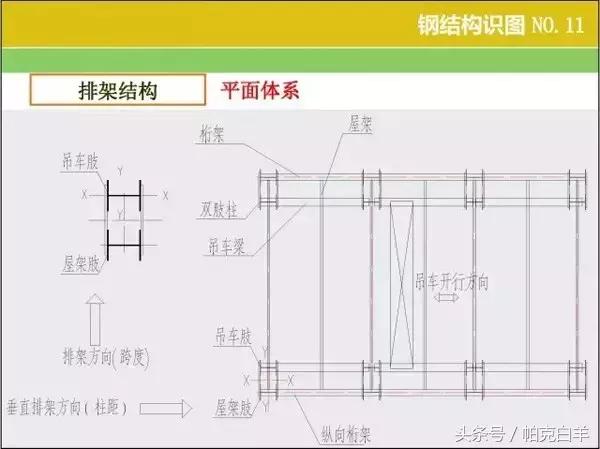

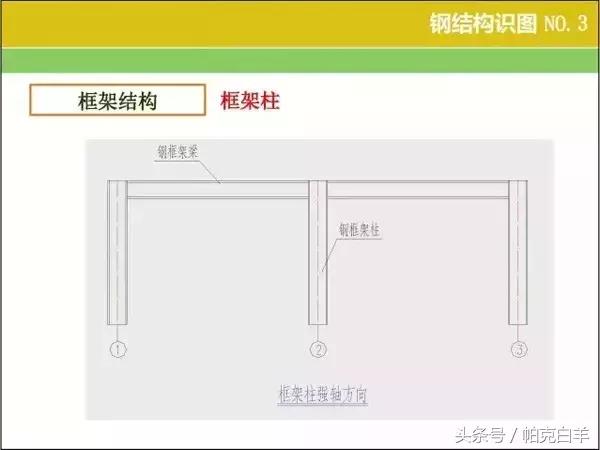

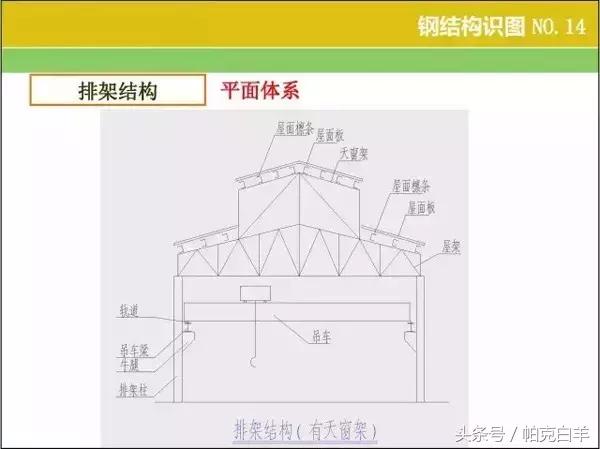

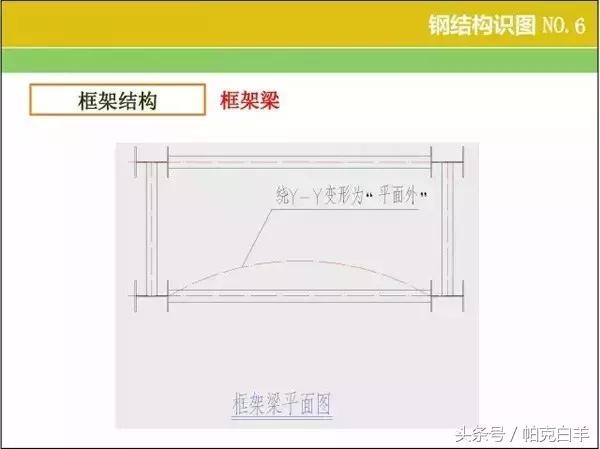

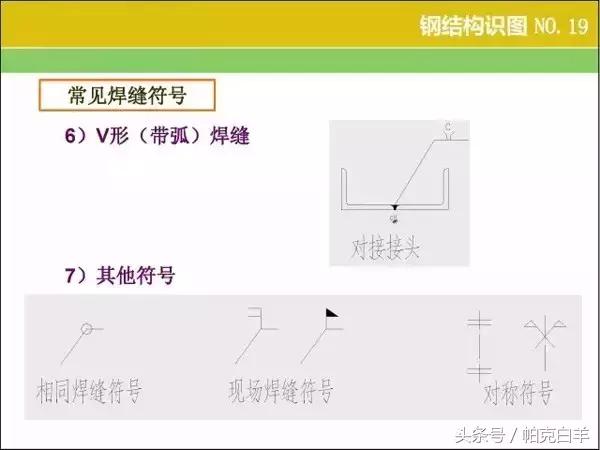

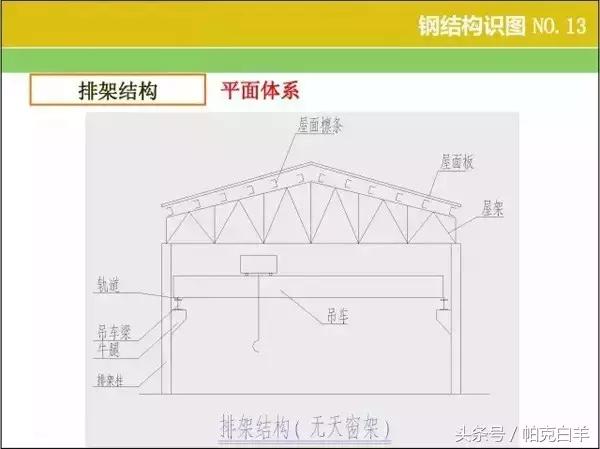

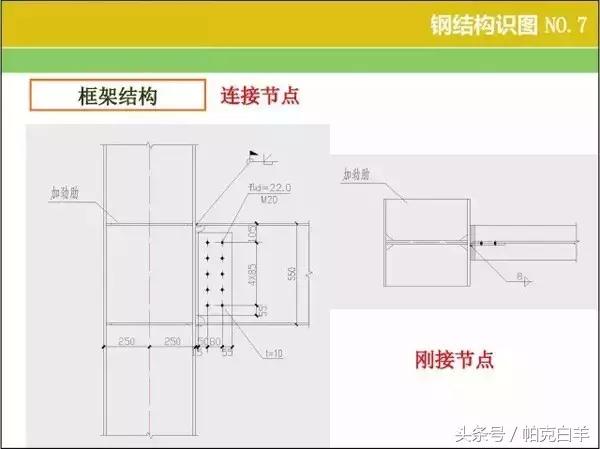

钢结构识图

学习交流qq群：677426585

计算过程中应注意的事项

1. 关于工程量计算的格式

（1）钢结构的重量单位为kg，面积的单位为㎡，长度单位为m，计算结果均保留一位小数。

（2）计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。

（3）计算式的格式：

板材：规格×长度×宽度×数量

如-6×500×300×5，表示该零件板厚δ=6mm，板长度为500mm，宽度为300mm，数量有5件。

重量计算式为：6×0.5×0.3×7.85×5=35.3kg

型材：规格、长度×数量×比重

如L50×5，L=3500mm×5×3.77，表示肢宽50mm的等边角钢，长度为3500mm，数量有5件，比重为3.77kg/m。

重量计算式为：3.5×5×3.77=66.0kg

2. 计算尺寸时的注意的几点

（1）注意室内外、钢柱底板的标高值，是±0.00还是其他的标高值。当用标高值计算长度(或高度)时，应特别注意，不要均按±0.00计算。

（2）关于变H型截面构件(梁、柱)对应的加劲板、檩条隅撑、女儿墙封檐支架的高度(或长度)的计算，可以按平均的梁、柱的H型截面高度为基数计算。

（3）屋面檩条长度，均按通长计算，不扣除檩条之间的间隙，另外要注意加上山墙处屋面梁所占的檩条的长度，比如，轴线表示的是屋面梁的中心线，则：檩条的长度=轴线长度+屋面梁宽。

（4）墙面檩条的计算，应注意门柱、门梁是否为双拼檩条，其它部位是否有双拼檩条。

（5）拉杆的长度，按相应的檩条间距每端加50mm计算，及每根拉杆长度均增加100mm 。

（6）关于收边泛水件的计算

计算范围：屋脊盖板、天沟与屋面板和女儿墙接口处的泛水板、山墙与屋面板接口的泛水板、女儿墙上部的压顶泛水板、墙面转角处的收边板、门窗四周的收边板、墙面板与砖墙相接处的泛水板、墙面与雨棚相接处的泛水板、雨棚四周的收边板。如为双层板，则另计算屋面内板、墙面内板各接口处的收边件等。

关于收边泛水板的宽度：一般情况下，收边泛水件的展开宽度可以按300~400mm计算，女儿墙压顶和屋脊盖板的展开宽度按500~700mm计算。实际计算时，可按设计的相应接点详图计算。

（7）变截面梁柱的腹板，投标、分包结算、成本计算时重量均按净重计算，与甲方办理结算时先按外接矩形计算。各种连接板均按外接矩形计算。

3. 不能重复计算的部分

（1）高强螺栓：柱梁之间的连接，吊车梁之间的连接，是两个构件共用，不能一个构件计算一次。

（2）屋面支撑、系杆、柱间支撑：有的施工图在柱间支撑图上表示出了屋面支撑的部分布置，而在计算屋面支撑时已经计算过了，就不应再计算，在这种情况下，要把屋面支撑和墙面支撑的图纸对照起来看。

4、其它应注意的事项

（1）计算型材的比重时，特别是H型钢和钢管，一定不要忘记把该减的厚度减掉。比如计算钢管的比重时，不要当圆钢计算，应减去内径所占面积。

（2）查阅五金手册上或其他资料上的材料的比重时，一定要看清楚，不要查错。

（3）计算C型檩条的比重时，可以按展开面积计算。

（4）中空阳光板、铝塑板及其他装饰面材等的骨架，勿漏算。

（5）所有的计算过程，均要求做到认真仔细，千万不能马虎大意，一般情况下，应进行两次计算核对。应记住“失之毫厘，谬以千里”，这句话。计算准确性低或出差错，造成的后果将非常严重。另外，要做到不耻下问，虚心好学；经常的深入工程第一线，了解和熟悉各种施工工艺和流程，加深印象，为更好地做好预结算工作打下基础。

内容来源：网络如有侵权，请联系删除！

2、钢结构图纸基本识图，钢结构基本识图教程

对于钢结构房屋的建造，我们也有和其它建筑相同的建造过程。我们也需要进行多种核算，至于怎样把握核算的每一种数据，那可能每一个项目的要求是各不相同的。下面我们就看看怎样把握这些数据更为合理呢。

一：油漆问题：

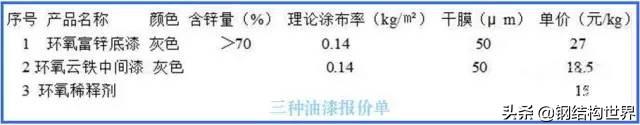

按国家标准钢结构面积按58㎡/吨计算；大型钢结构经验计算为25-30㎡/吨。 单位平方米用漆量： 1*50μm厚环氧富锌底漆 ----- 约0.25㎏/㎡。 1*100μm厚厚浆环氧云母氧化铁中间漆-----约0.4㎏/㎡; 2*40μm厚丙稀酸脂肪族聚氨脂面漆------约0.25㎏/㎡。 1000吨钢结构预算用漆量： 厚环氧富锌底漆：1000吨×30㎡/吨×0.25㎏/㎡ == 7500㎏； 厚厚浆环氧云母氧化铁中间漆：1000吨×30㎡/吨×0.4㎏/㎡ == 12000㎏； 厚丙稀酸脂肪族聚氨脂面漆1000吨×30㎡/吨×0.25㎏/㎡ == 7500㎏ 报价只是一个形式，按吨位报价是目前国标清单采用的方法，这样方便竣工结算， 计算表面积也是很简单的事情，一般算量都采用EXCELL，不同板厚的吨位都能列出来，那不同板的表面积也自然出来（不考虑板厚度方向的面积），扣除不刷油漆的部位，这样总表面积就出来了。 我们的一般做法是，计算油漆面积核算油漆成本，报价按吨位报。 若套定额 也可以 但要注意较薄构件和较厚构件占的比例 ★★注意：C型钢按吨位算油漆不合算，主构件可以。

★★经测算，实际一公斤油漆能喷涂5平米，跟工人的操作方式有关

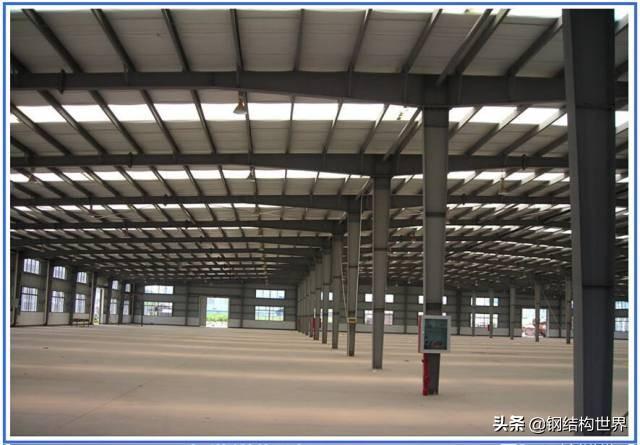

二：一个典型厂房数据

轻钢厂房工程概算

序号 项目 工程量 单位 单价(元) 总价(万元) 备 注

1 基础垫层(C10) 462.35 平米 1 0.05 2 基础混凝土(C25) 159.97 立米 1 0.02 3 基础钢筋 9.23 吨 1 0.00 4 基础土方 794.88 立米 1 0.08 5 地面 4044.00 平米 1 0.40 含垫层结构层面层 6 钢架柱(Q345) 38.48 吨 1 0.00 用钢量 4.76 (㎏/㎡) 7 钢架梁(Q345) 31.22 吨 1 0.00 用钢量 3.86 (㎏/㎡) 8 平台梁(Q345) 110.07 吨 1 0.01 用钢量 13.61 (㎏/㎡) 9 平台柱(Q345) 29.28 吨 1 0.00 用钢量 3.62 (㎏/㎡) 10 屋面支撑(Q235) 2.05 吨 1 0.00 用钢量 0.25 (㎏/㎡) 11 柱间支撑(Q235) 4.15 吨 1 0.00 用钢量 0.51 (㎏/㎡) 12 隅撑(Q235) 0.33 吨 1 0.00 用钢量 0.04 (㎏/㎡) 13 檩条(Q235) 17.44 吨 1 0.00 用钢量 2.16 (㎏/㎡) 14 墙梁(Q235) 10.59 吨 1 0.00 用钢量 1.31 (㎏/㎡) 15 系杆(Q235) 3.28 吨 1 0.00 用钢量 0.41 (㎏/㎡) 16 拉条(Q235) 0.97 吨 1 0.00 用钢量 0.12 (㎏/㎡) 17 钢结构防火 247.86 吨 1 0.02 18 屋面工程 4049.05 平米 1 0.40 含屋面板及保温层 19 墙体工程(板材) 2410.48 平米 1 0.24 含墙板及保温层 20 墙体工程(砖墙) 338.64 平米 1 0.03 双面抹灰 21 收边包角天沟等 4049.05 平米 1 0.40 含落水管 22 高强螺栓(M20) 2000.00 套 1 0.20 大六角(10.9级) 23 高强螺栓(M16) 1508.00 套 1 0.15 大六角(10.9级) 24 地脚螺栓(M20) 372.00 套 1 0.04 Q235

小计 2.07(万元) 不可预见费(3.0%) 0.06(万元) 合计 2.13(万元) 单方造价 2.64(元/平米) 总建筑面积 8088.0(平米) 单位用钢量 30.65(千克/平米) 总用钢量 247.9(吨)

三：关于损耗问题

1. 客户报价时一般最多加5%损耗，用Xsteel出图，加上有套料软件专人套料，买材料时板材最多取3%，型材就1%，很少出问题。 2. 厂房实际料耗完全能控制在3%以下。 3. 碰见懂行的报5%，不懂的就报8% 4. 重钢，结构复杂的用8% 5. 钢结构施工手册中有明文规定，角钢75*75以下是2.2%，80*80~100*100是3.5%，120*120~150*150是4.3%，180*180~200*200是4.8%，平均是3.7%；工字钢14a以下是3.2%，24a以下是4.5%，36a以下是5.3%，60a以下是6%，平均4.75%；槽钢14a以下是3.0%，24a以下是4.2%，36a以下是4.8%，40a以下是5.2%，平均4.3%；钢板按厚度1~5mm是2.0%，6~12mm是4.5%，13~25mm是6.5%，26~60mm是11%，平均6% 6. 在合同中，一定要明确损耗，防止以后的麻烦。

四：钢结构主要项

对于规则的厂房来说,不论重钢还是轻钢，工程量的计算也很规则,可分为以下几个系统进行计算,不会漏项的: 1、刚架系统：包括刚架柱，刚架梁，梁柱间、梁梁间、柱与基础的连接板，垫板，柱子拼接板，梁拼接板的工程量的计算。 2、柱间支撑系统：包括柱间支撑十字花、剪刀撑、水平刚性连系杆及与刚架柱连接处的连接板工程量的计算。 3、屋面支撑系统：包括屋面水平支撑，水平刚性系杆以及与刚架梁连接处的连接板工程量的计算。 4、屋面维护系统：包括屋面C型钢（根据设计不同材料的规格型号不同）、屋面檩条拉杆、屋面檩条刚性拉杆、隅撑、屋面檩托、隅撑与屋面梁连接处接点板、屋面彩瓦工程量的计算。 5、墙面维护系统：包括墙面C型钢（根据设计不同材料的规格型号不同）、墙面檩条拉杆、墙面檩条刚性拉杆、墙面檩托、山墙柱、山墙柱与刚架梁连接节点、窗框、门框、门窗框与墙梁的连接节点、墙面彩瓦工程量的计算。 6、吊车梁系统：包括吊车梁、车挡、吊车梁与刚架柱的连接节点、制动梁、轨道、轨道压件工程量的计算。 7、雨蓬系统：包括雨蓬悬挑型钢梁（主次梁）、彩瓦工程量的计算。 这里面要注意的就是对于一般的安装螺栓，我们不记数量，因为在制安的包干单价里已经包含了这部分的费用，但是对于高强螺栓应该明确其数量按照主材的范畴考虑。以上的计算程序，是我从事钢结构预算的一点心得，对于投标价，还是对于提供给技术人员编制施工方案都是一目了然的，熟练的话完成一个一般的轻钢厂房的从工程量的计算到投标报价需要1天半的时间就能搞定！分享给大家，有不足的地方请大家多多指教！还有很多心得，希望以后有机会继续和大家分享。 工程量预算一览表 一、 钢柱（含檩托板） 二、 上下垫块（-80×80×20，-80×80×6） 三、 地脚螺栓 四、 梁（含檩托板） 五、 地脚螺母（一杆三母） 六、 屋面板 七、 屋面扣条 八、 檩条 九、 隅撑 十、 直拉条、斜拉条 十一、 直拉条套管 十二、 系杆（连系梁） 十三、 吊车梁，吊车梁连接板，拉撑 十四、 墙面板 十五、 收边 ①屋脊内板 ②屋脊外板 ③檐口滴水 ④山墙包角 ⑤墙面转角 ⑥檐口与墙面交接处阴角 ⑦墙裙 ⑧门，窗 ⑨雨棚 ⑩山墙女儿墙泛水 ⑥女儿墙压顶 十六、高强螺栓 十七、M12普通镀锌螺栓（檩条、隅撑） 十八、拉条、拉撑普通螺母 十九、M16、M20 。。。普通螺栓 二十、自攻钉、拉铆钉 防水胶 二十一、支撑（角钢或圆钢） 二十二、女儿墙柱 二十三、天沟（包括天沟堵头）、落水斗（圆管） 二十四、落水管、夹箍、弯头 二十五、女儿墙内板、雨棚底板、雨棚面板 二十六、山墙角钢 二十七、窗、门（门下滑、门上滑、轴承、门扇等）

五：门钢含量（不含吊车）

跨度 含钢量（kg/平方米） 12 10~23 15 15~22 20 18~24 30 25~34 36 28~38 48 30~45 60 45~60

六：彩钢板损耗

1、 可以按照米或者平米算 2、 屋面板的损耗用2%完全能打的住，墙板的量看图纸，要大于3% 3、 损耗的费用要加在单价里，因为要是走审计的话，这个量是不认的。

七：关于C型钢的截面长度问题

1、 C型钢的截面尺寸计算也要按其加工工艺来的，例如C200X60X20X2.5的C型钢，其实它是采用宽度为340mm的2.5mm厚的薄钢卷经过专用的冷弯机械压制而成的，所以具体的C行钢截面尺寸应该是所有边长之和减去4个弯角（每个弯角为5mm）。如C200X60X20X2.5的C型钢截面长度为（200 60 60 20 20-20=340） 2、 或者C型钢下料宽度为展开宽度减掉8倍厚度，Z型钢下料宽度为板展开宽度减5倍厚度

八：栓钉的费用

有比例的，你可以安装吨位核算，栓钉厂也是安装1吨里面能制作多次成品来计算的，一般的每吨12000元，那么制作长95mm的是1万套，125mm就是8600套啦。现在北京可以按照4～5元/套，包括磁环的价格，产品综合单价3～4元 施工1元＝4～5元，考虑实际情况还考虑2％的损耗

九：关于焊缝重量

1、 焊缝重量一般占到构件的2%左右 2、 焊缝重量一般不计入总量 3、 可以就探伤费用与业主协商

十：喷砂除锈费用

1、 钢结构喷砂达到Sa2.5级，价格大概在150-200元/吨

十一：关于税金问题

1、 建安税（小票） 建筑安装工程税金是指国家税法规定的应计入建筑安装工程造价的营业税、城市维护建设税及教育费附加 1）营业税；营业税的税额为营业税的3% 2）城市维护建设税=应纳营业税额X适用税率 纳税人在市区的按7%，在县镇的按5%，在农村的按1% 3）教育费附加为营业税的3% 为方便计算，通常合并在一起计算，以工程成本加利润为基数计算税金。即： 税金=（直接费 间接费 利润）X税率 这里的税率={1/[1-营业税税率X（1 城市维护建设税税率 教育费附加税率）]-1}X100% 如果工程在市区的为:3.41% 如果工程在县镇的为:3.35% 如果工程在农村的为:3.22% 2、 增值税**（大票） 因为钢结构企业是属于加工企业，因此要按加工企业的税率来收取17%的增值税，但实际上很大一部分与在买材料时已经抵扣掉了，实际为：（工程造价中的加工制作部分/1.17）*17%-材料费*17%等于实际交的税金，这个数大约在3%，钢结构施工企业如果写上17%可能甲方都糊涂了，因此用工程费率表中的3.41%来取税，实际上钢结构加工企业的这个税值跟建筑行业的不一样，每个工程的税金都是根据实际情况计算出来的而不是一个定值 注：上述中的材料费是这样计算的，市场价1000元每吨，我买一吨，材料费就是1000元，不是实际支付给材料商的1017元

十二：人机材比率

一般工程中，人机材比重为1：1.5：4.1

十三：防火涂料

1、 分油性（薄型）和水性（厚型），一级成本在60元/平米，二级成本在40元/平米，太低了消防局不打点怎能通过 2、 防火涂料要做实验，提前和监理沟通好，做哪些实验，是否要供货单位提供试验费

十四：运输费1.40-50元/t

十五：加工、安装费组成

我们对钢 构制造安装分为三个部分来算的：人工费，机械费，辅材费。因为结构形式，材料的大小采用的不同，成本也是不一样的；车间制造的人工费在180~280/每吨，含型钢，H钢，格构式；辅材和机械费为300~400/每吨，含下料，焊接，组拼，打磨；抛丸250/每吨左右；普通油漆200/每吨；管理费，机械折旧150，还有税金加上60/每吨；安装比较简单了，如轻钢人工费150，机械费100，辅材50，300来块就可以搞定了。
