- 1、h3c网络设置：安防系统中交换机网络vlan划分配置-H3C
- 2、h3c网络设置，H3C网络设备基础配置方法
1、h3c网络设置：安防系统中交换机网络vlan划分配置-H3C

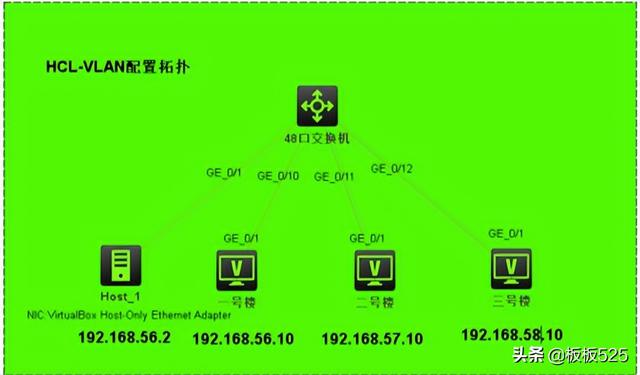

拓扑图
配置1

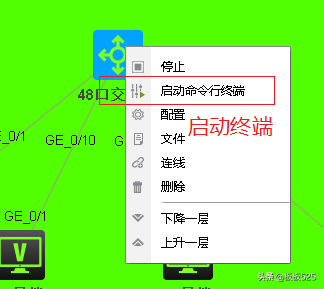

启动终端进行配置，具体配置说明如下
1：<>用户视图模式，仅仅能配置基本参数，调试命令，权限较小
2:system-view进入系统视图
3:quit退出当前模式
4:sysname **** 更改设备命名
5：输入命令行时，输入前面几个字母用tab键可以快速补全，不知道命令后输入啥参数使用‘?’，可以带出后续相关参数
配置2

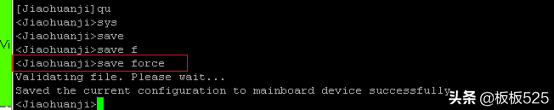

6：<Jiaohuanji>save force #交换机配置保存
配置3
7：[Jiaohuanji]vlan 10 #创建vlan 10，
[Jiaohuanji]vlan 11 to 12 #创建vlan 11-12，
[Jiaohuanji]dis vlan #显示现有vlan，有1号属于默认vlan，10-12号上面创建vlan
创建vlan

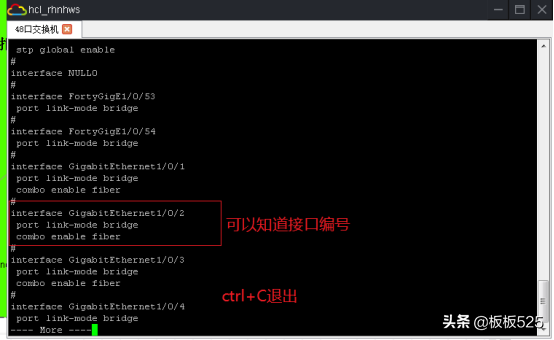

8：[Jiaohuanji]dis cu #查询当前交换机配置，可以查询到当前交换机所有配置，查看接口编号
查看接口编号

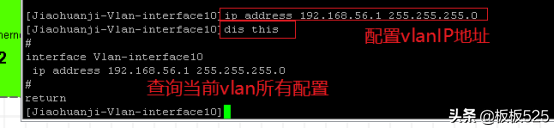

9:[Jiaohuanji]interface Vlan-interface 10 #进入vlan接口，配置vlan的IP地址
[Jiaohuanji-Vlan-interface10]ip address 192.168.56.1 255.255.255.0
[Jiaohuanji-Vlan-interface10]dis this
配置vlan地址

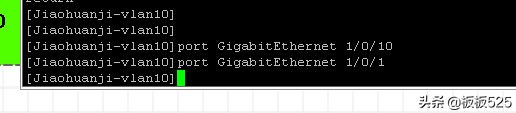

10：端口加入vlan中 [Jiaohuanji]vlan 10
[Jiaohuanji-vlan10]port GigabitEthernet 1/0/1
[Jiaohuanji-vlan10]port GigabitEthernet 1/0/10 #1口、10口加入vlan10里
端口加入vlan
11：其他两个vlan配置如下
[Jiaohuanji]interface Vlan-interface 11
[Jiaohuanji-Vlan-interface11]ip address 192.168.57.1 24
[Jiaohuanji-Vlan-interface11]qu
[Jiaohuanji]vlan 11
[Jiaohuanji-vlan11]port GigabitEthernet 1/0/11
[Jiaohuanji]interface Vlan-interface 12
[Jiaohuanji-Vlan-interface12]ip address 192.168.58.1 24
[Jiaohuanji-Vlan-interface12]qu
[Jiaohuanji]vlan 12
[Jiaohuanji-vlan12]port GigabitEthernet 1/0/12
12：电脑配置静态路由，配置说明参考另一篇文章《
安防监控系统中不同IP段设备怎么才能都访问》，配置完成后，就可以ping通其他vlan的设备了，

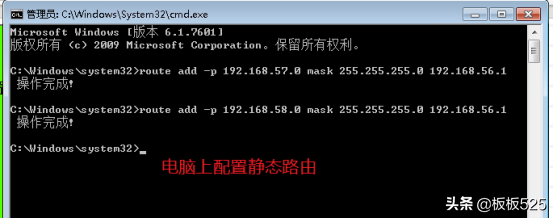

电脑配置静态路由

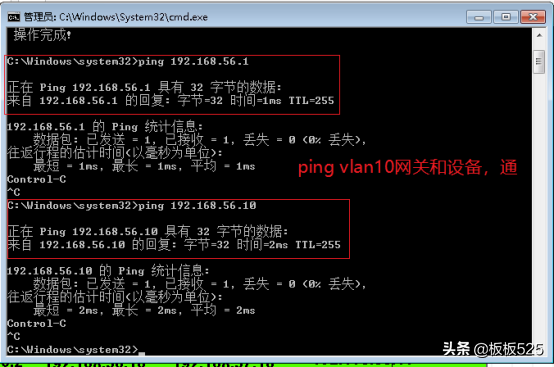

ping vlan10

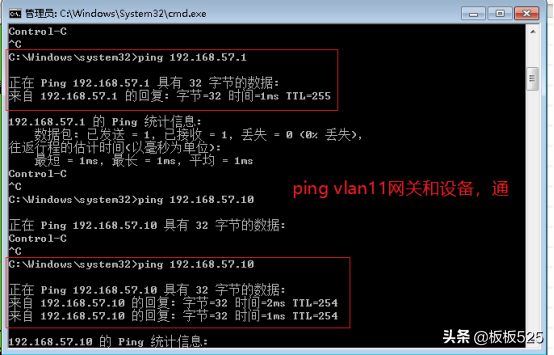

ping vlan11
2、h3c网络设置，H3C网络设备基础配置方法
在弱电系统中，交换机设备的调试是对厂家技术支持依赖度比较高的，本文为H3C网络设备的基础配置方法，通过本文可以掌握：
n配置网络设备的基本方法
n分级命令行的使用方法
n网络设备的常用配置命令
一、配置H3C网络设备的方法
1.1 通过Console口本地访问

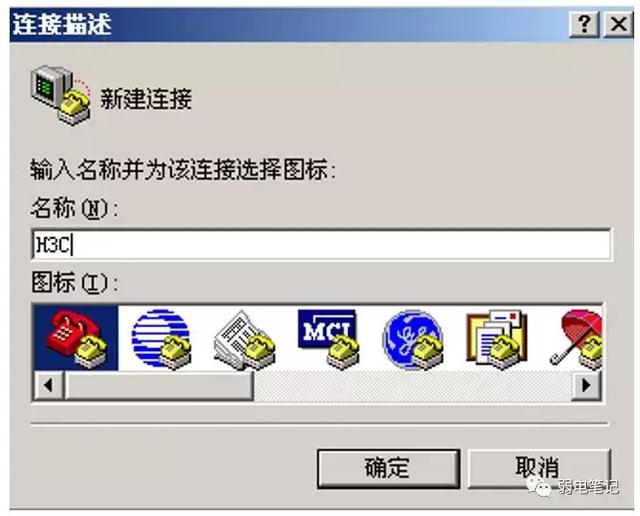

1）创建新连接

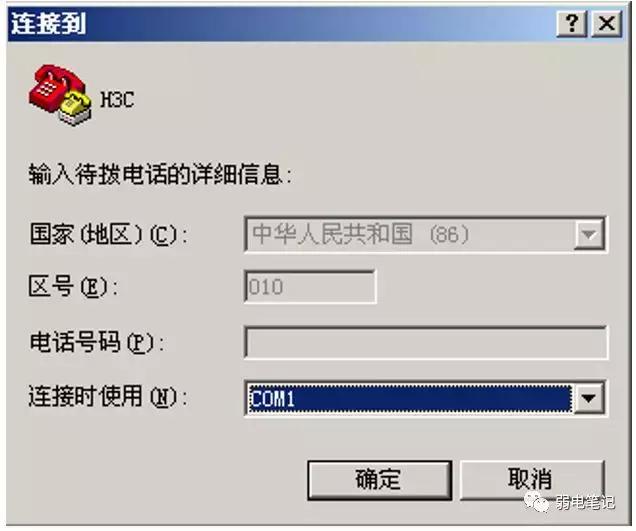

2）选择COM口

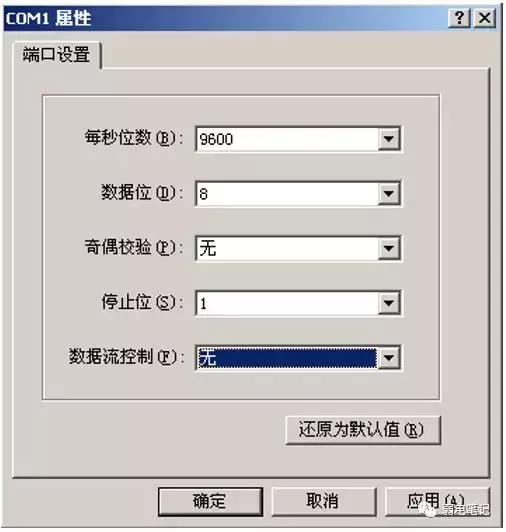

3）设置属性参数

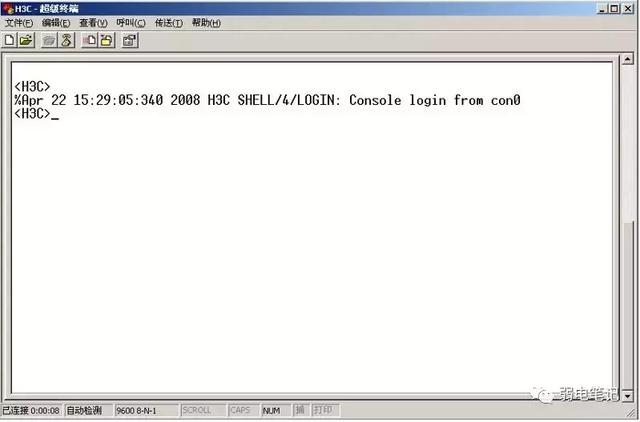

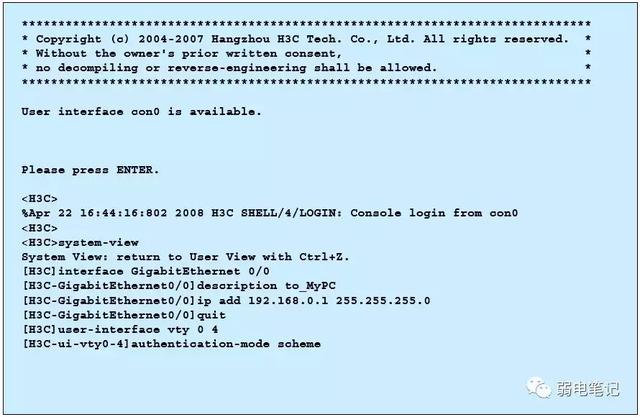

4）进入设备配置界面
1.2 通过AUX口远程访问
1.3 使用Telnet终端访问

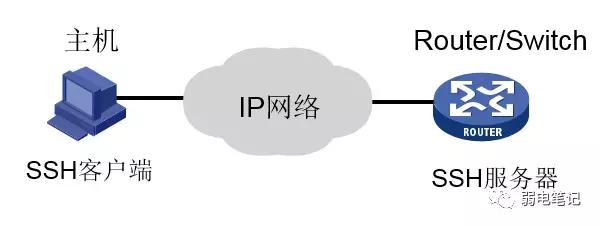

1.4 使用SSH终端访问
SSH（Secure Shell，安全外壳）在无安全保证的网络上提供安全的远程登录服务，由传输协议、验证协议和连接协议三部分组成，使用TCP端口22，提供Password和Publickey两种验证方式。
二、命令行使用入门

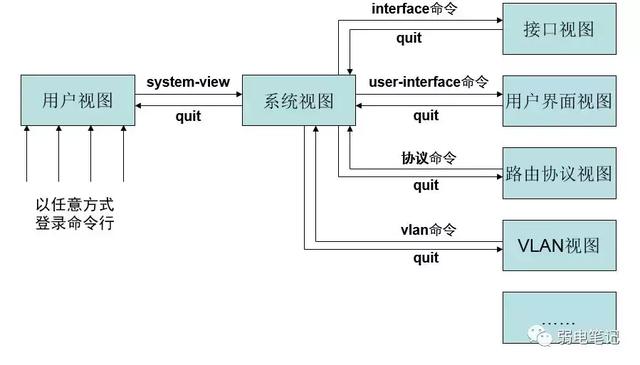

2.1 使用命令视图
l用户视图
à设备启动后的缺省视图,可查看启动后基本运行状态和统计信息
l系统视图
à配置系统全局通用参数的视图
l路由协议视图
à配置路由协议参数的视图
l接口视图
à配置接口参数的视图
l用户界面视图
à配置登陆设备的各个用户属性的视图
l用<Ctrl Z>可以从任意视图直接回到用户视图
2.2 命令级别
l访问级（0级）
à网络诊断工具命令、从本设备出发访问外部设备的命令
l监控级（1级）
à用于系统维护、业务故障诊断的命令
l系统级（2级）
à业务配置命令
l管理级（3级）
à关系到系统基本运行，系统支撑模块的命令

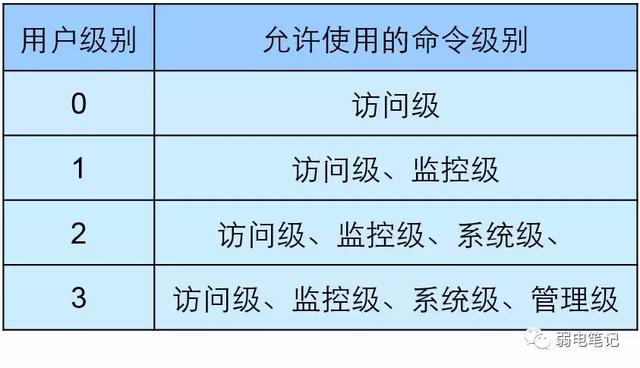

2.3 用户级别

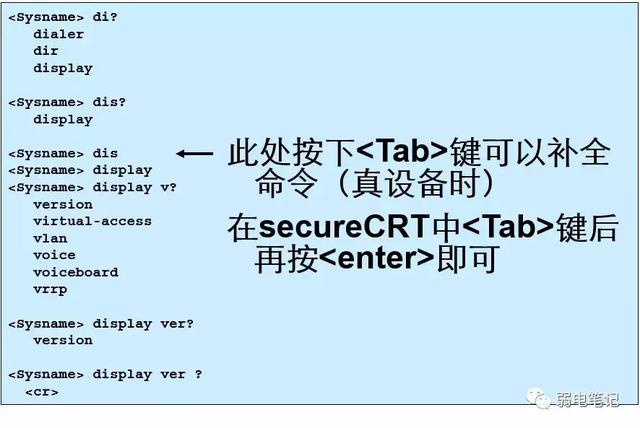

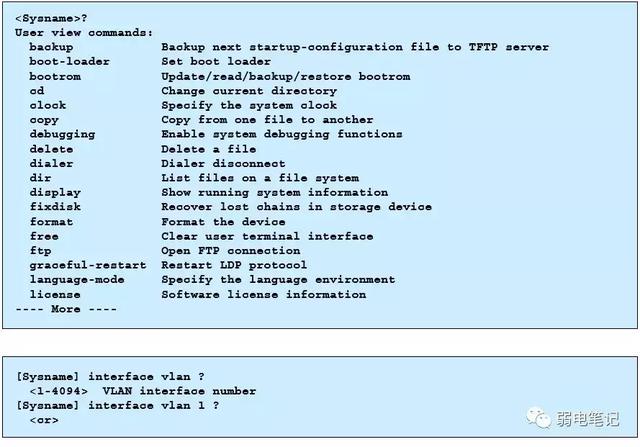

2.4 命令行帮助特性

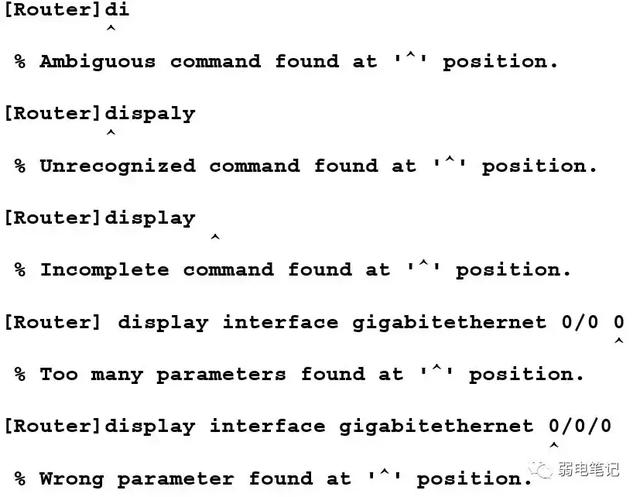

2.5 错误提示信息
2.6 命令行历史记录功能
l查看历史命令记录
display history-command
l翻阅和调出历史记录中的某一条命令
à用<↑>或<Ctrl P>快捷键调出上一条历史命令(真实设备)
à<Ctrl P>后<enter>调出上一条历史命令(secureCRT中)
à<Ctrl P><Ctrl P>后<enter>调出上上条历史命令，依次类推(secureCRT中)
à用<↓>或<Ctrl N>快捷键调出下一条历史命令(真实设备)
à调出下一条历史命令在secureCRT中无法用
2.7 命令行编辑功能
2.8 分页显示

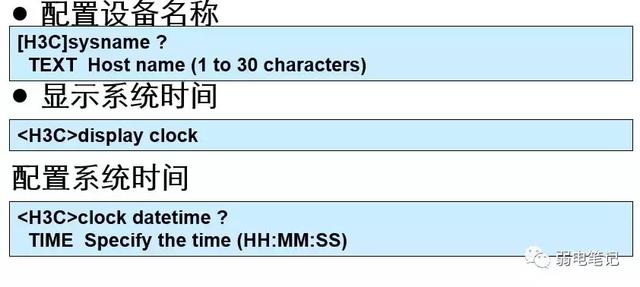

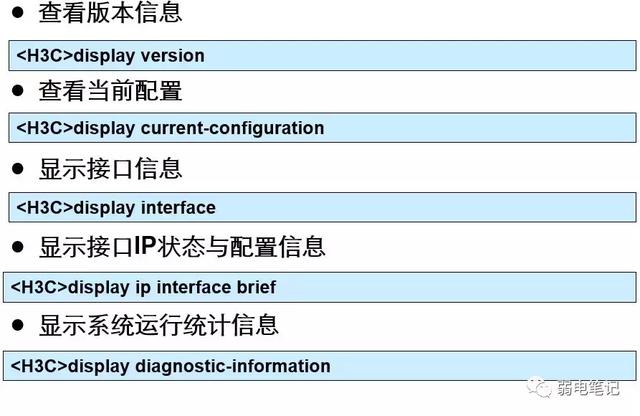

三、常用的命令

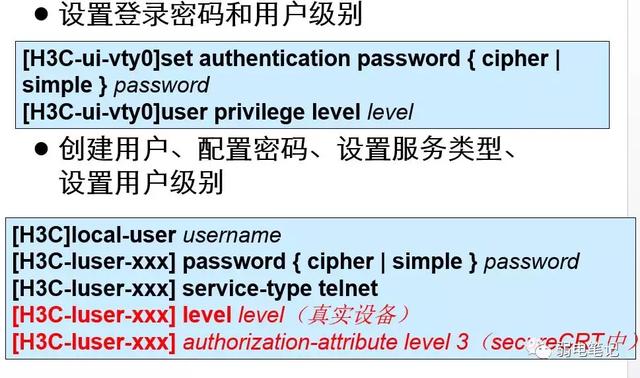

四、配置远程登录

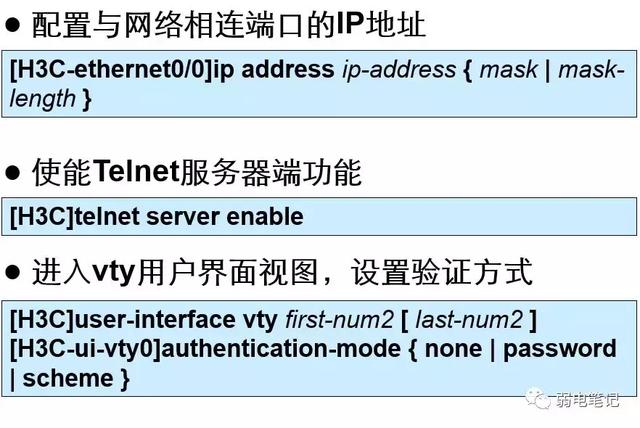

路由器Telnet服务配置命令（斜体是参数）

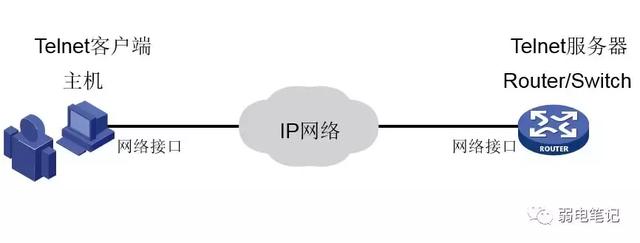

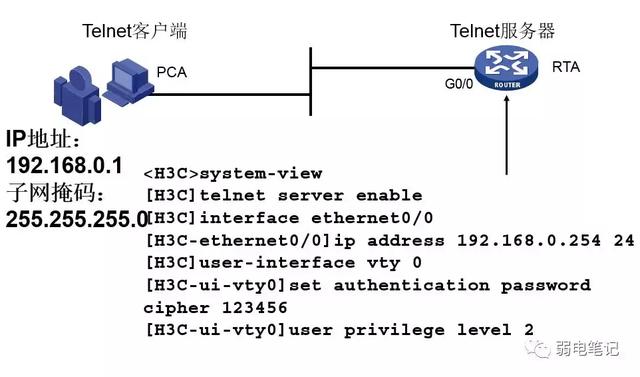

Telnet配置例子
用Telnet登录
