标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

关于【标题栏和图框是图纸的必备内容】,今天小编给您分享一下,如果对您有所帮助别忘了关注本站哦。

  • 内容导航:
  • 1、标题栏和图框是图纸的必备内容:简单绘制A3图纸的图框及标题栏
  • 2、标题栏和图框是图纸的必备内容,这样理解工程制图的图幅

1、标题栏和图框是图纸的必备内容:简单绘制A3图纸的图框及标题栏

简单绘制A3图纸的图框及标题栏

打开CAD软件,文件菜单新建,选择矩形工具,绘制一个420*297的长方形,图框不标注。再在CAD中绘制一个矩形,数值为390*287,边到边的数值各为5,左边25+5=30,420-30=390

将绘制好的两个矩形中里面的矩形线宽修改外边框为0.70毫米。内边框线宽为0.15-0.18mm。用直线定位内边框左顶点,将内边框移到定位位置,最后删去定位直线,内外框就简单绘成了。

标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

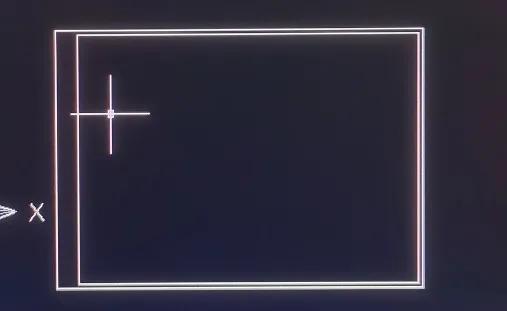

绘制A3图框

CAD标题栏的制作方法

图框和图纸标题栏是 CAD 制图中的必备内容,一般这些样式是由单位制定标准的。

第一种是最简单方式。将标题栏所有直线和文字全部绘制出来。最麻烦费时。

第二种方式通过做块来实现。先绘制出线段和文字及在标题栏里填写的内容,把这些全部制作成一个块对象,这样标题栏就是一个整体的对象,调用一般一次,也很费时,做成块后,再次修改内容,比第一种快一些。直接修改整个块。

第三种是用表格来做最省劲。创建一个表格,表格的行和列的数量和尺寸大小根据标题栏的大小来做。将这些表格中该合井的部分进行合并,建立标题栏的框架结构,选中全部表格,设置文字内容居中。

标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

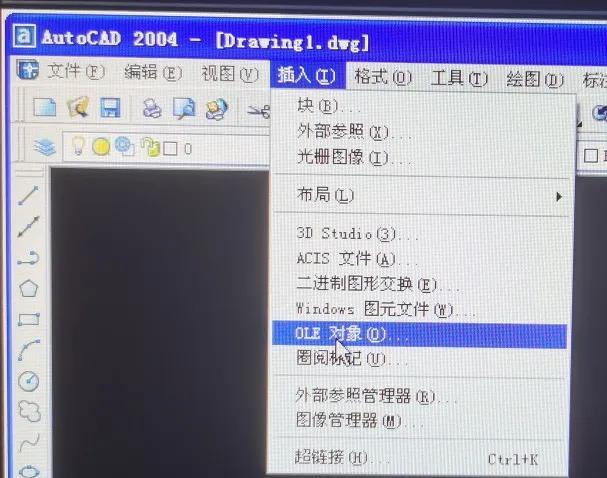

插入菜单

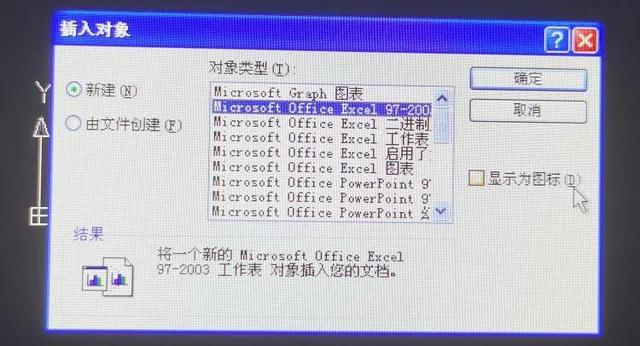

制作标题栏最好是用表格功能来制作标题栏,如果是CAD低版本,插入菜单,OLE对象,将一个新的exceL工作表对象插入您的文档,修改表格行列数量和尺寸,填入文字内容,移到内图框右F角位置,的确很方便。

在AutoCAD 2014中,可以使用创建表格命令创建表格,还可以从Microsoft Excel中直接导入表格对象或插入OLE对象。

标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

插入表格

在AutoCAD中绘制标题栏表格方法

2、标题栏和图框是图纸的必备内容,这样理解工程制图的图幅

大家都知道,制图是工程界的技术语言,是表达设计思想和交流技术的工具,其重要性请看我的昨天的文章。

既然是“语言”,就像汉语一样,有语法规则,只有遵守这些规则,才能达到交流的目的。制图的基本知识就是一些“语法规则”,我们必须严格遵守。

作为初学者,感到枯燥无味,那么你听我这样讲,是不是别有一番滋味润心田 。

一、图幅是地

1、画图前,先要根据物体大小选择图纸,选择多大的图纸才合适呢?实际上就是选择图幅的种类。

就像我们种庄稼,首先要选择一块地,只不过这块地是矩形的。

“地”的种类,有两大类,基本图幅和加长图幅。

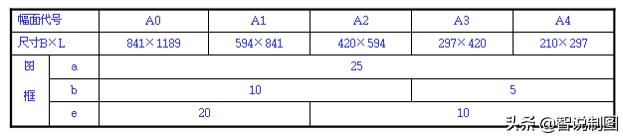

基本图幅:A0,A1,A2,A3,A4,

标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

注意上面有个A4,这不是我们复印时,常看到的A4纸吗?对,就是它,它有多大?我们并没有关心过。

用BXL表示图的宽与长,对于A4而言,B=210mm,L=297mm.那么这个4是什么意思呢?它与其它图幅有什么关系呢?

原来呀,A后面的数字,就是对A0图纸对开次数。也就是说,A4就是A0对折4次得到的。

对折过程如下:A0图纸:第一次对折 得到 A1; 第二次对折 得到 A2; 第三次对折 得到 A3; 第四次对折 得到 A4;

从上面可以看出,A3图纸对折一次,就可以得到A4了,或者说两张A4拼起来就是A3了。

二、图框是篱笆

为了不让动物损坏庄稼,选择好地后,得用篱笆围起来,篱笆围栏是矩形的,篱笆外面是一条路。

但是“篱笆”要结实,所以得用粗实线绘制图框

以后,我们就在这里种“庄稼”啦。

这个篱笆,也有讲究,也就是分两种情况。一种留装订边框,一种不留装订边框,区别在哪儿呢?

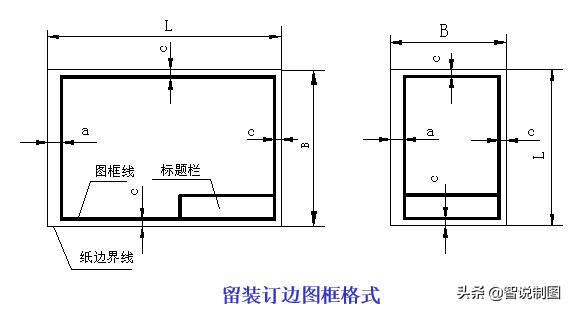

留装订边框:a=25mm,a为装订边距离,这是个固定不变的值。另外 还有一个c是留边宽度,如图所示

标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

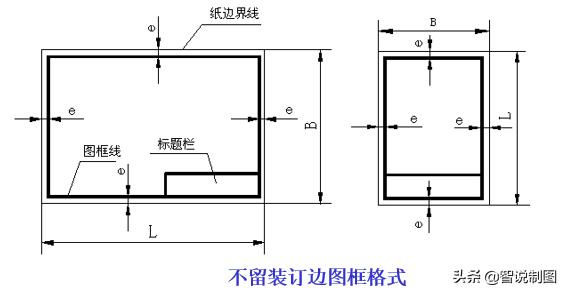

不留装订边框,只有一个参数e,要根据图纸的大小来选择。

三、标题栏是标签

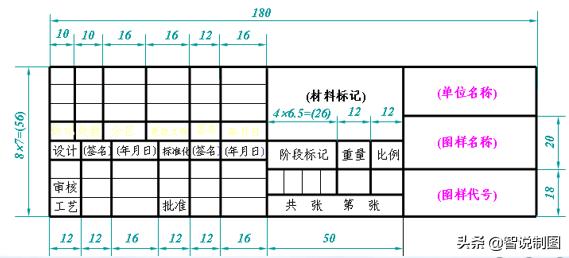

这块“地”叫什么名?有多大?是谁种的?什么时候种的?得有个标签,这个标签就是标题栏。

标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏

1、标题栏的位置,不能乱放,它位于图纸的右下角。

2、标题栏的样式,可不能随意画,国家标准有规定样式。

3、标题栏里有有些什么内容呢?

主要内容必须要清楚:(1)图名:这块地种的什么?(2)比例:(3)图号:这块地有多大?(4)制图人姓名及时间:这块地是谁种的?什么时间种的?

本文关键词:标题栏应画于图纸的,标题栏和图框是图纸的必备内容对吗,标题栏在图纸的作用,标题栏和图框是图纸的必备内容嘛,标题栏一般位于图纸的什么角。这就是关于《标题栏和图框是图纸的必备内容,简单绘制A3图纸的图框及标题栏》的所有内容,希望对您能有所帮助!
