1、各种开关电路符号：想要看懂电气原理图，先认识这些电气符号⭕⭕⭕

学习电气控制，首先要学会看电气原理图，学看原理图首先要认识常见的电气符号。

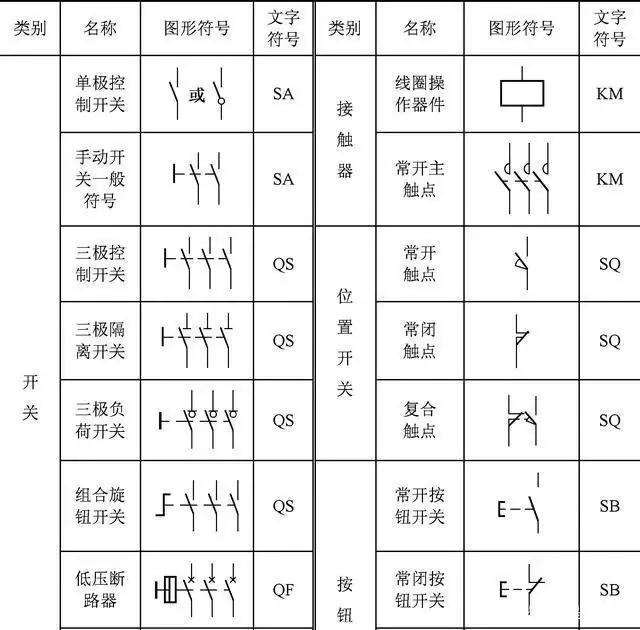

总体为开关类，有断路器、按钮开关，还有最常见的交流接触器的线圈、主触点、辅助常开点和常闭点的图形符号。

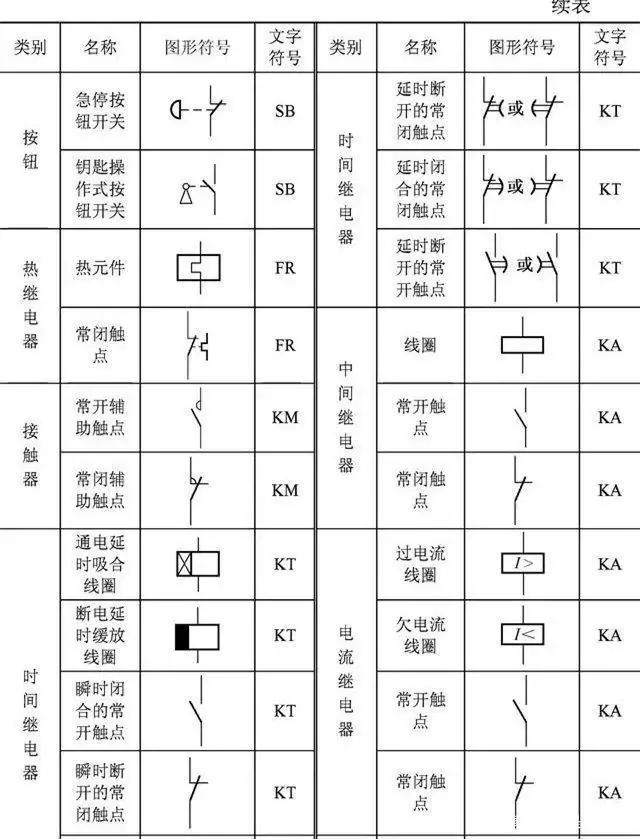

电气控制里最常见的几个电气元件：各类按钮开关、交流接触器、中间继电器、时间继电器，热过载继电器和熔断器。

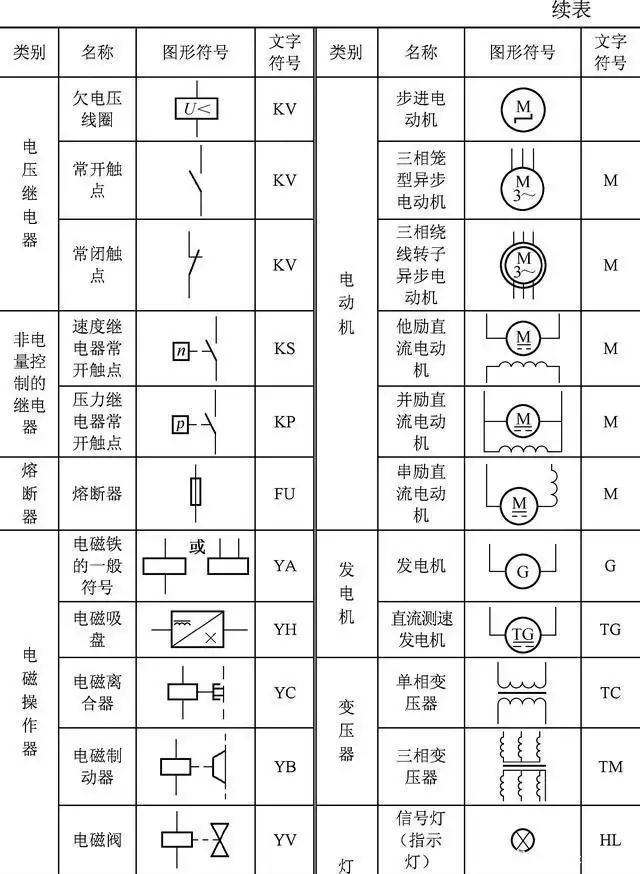

两个大类一定要认识，一种是发电机类：G，一种是电动机：M

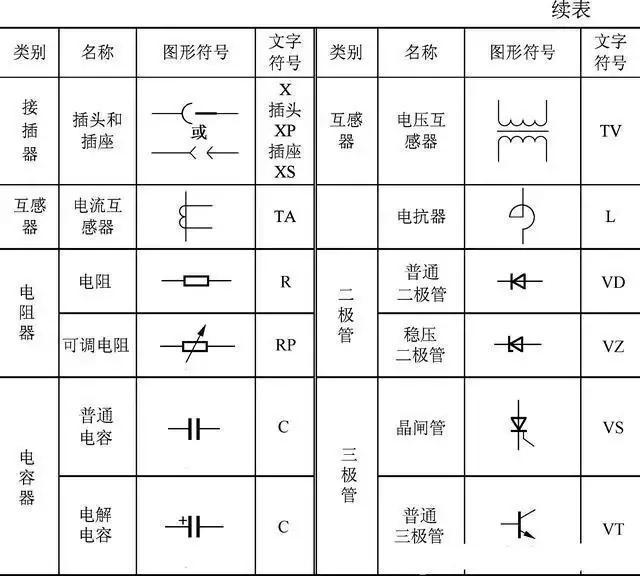

这里面包含电子电路常见的几种电子元器件：电阻、电容、二极管、三极管

需要的朋友可以保存一下，遇到不认识的也方便查询，看得多了，慢慢也就都认识了。

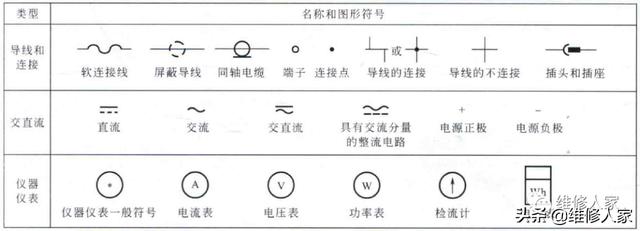

1、在电工电路中还常常绘制有具有专门含义的图形符号，认识这些符号对于快速和准确理解电路图十分必要。

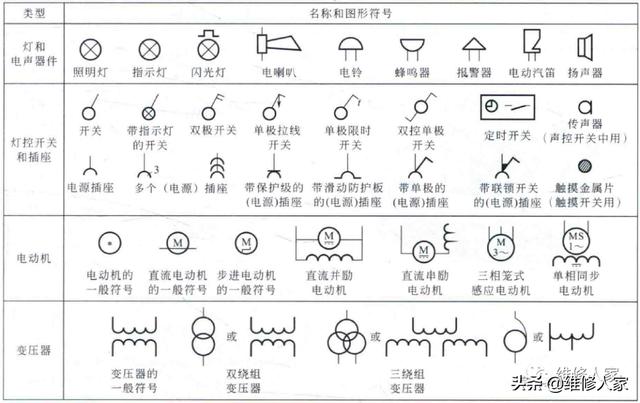

在识读电工电路的过程中，还常常会遇到各种各样的功能部件的图形符号，用于标识其所代表的物理部件，例如各种电声器件、灯控或电控开关、信号器件、电动机、普通变压器等。学习识图时需要首先认识这些功能部件的图形符号，否则电路将无法理解。

2、按钮开关是用于控制仪器、仪表或设备等装置的部件，可以使被控制装置在开和关的两种状态下相互转换，即开关是一个控制电路打开与关闭的器件。

在电工电路图中，按钮开关以专用的图形符号和电路标识进行体现。

开关部件的主要特性就是具有接通和断开电路的功能，利用这种功能可实现对各种电子产品及电气设备的接通/切断/转换控制。开关部件在电路中的标识通常分为两部分，一部分是图形符号标识开关部件的类型；一部分是字母数字标识该开关部件在电路中的名称序号等信息。

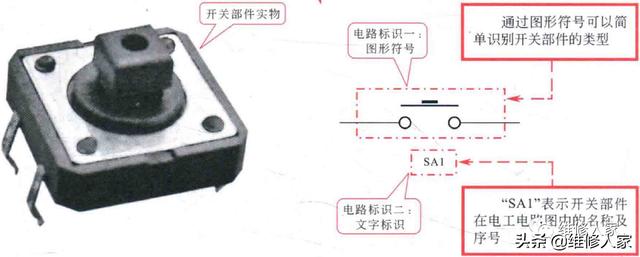

根据上图可知，开关部件主要由带有引线的两个小圆圈和代表控制部件的粗横线构成（-0 0-）。两个小圆圈表示开关的两个端点；两根引线用于该开关部件与电工电路中其他器件进行连接构成电子线路；粗横线是开关的控制部分，当横线搭在两个小圆圈上，表示开关接通，当横线与小圆圈分离，表示开关断开。

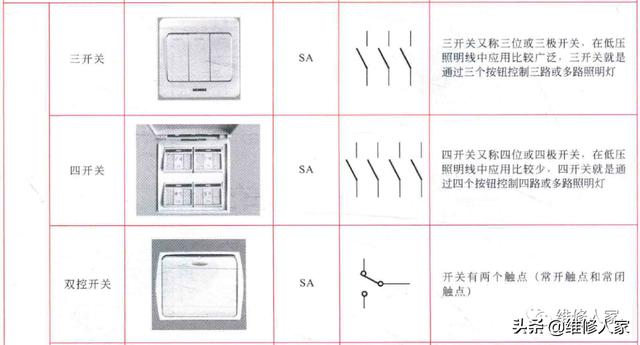

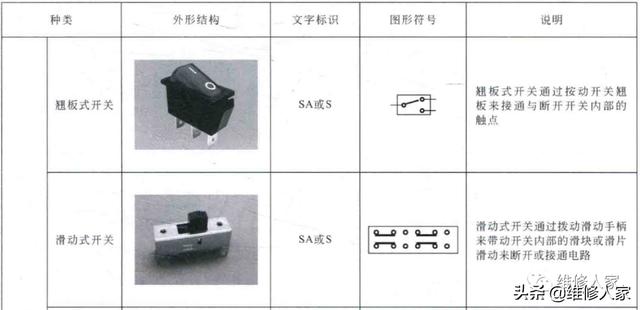

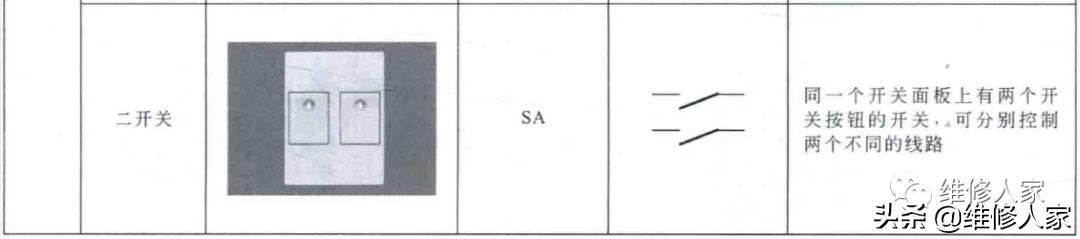

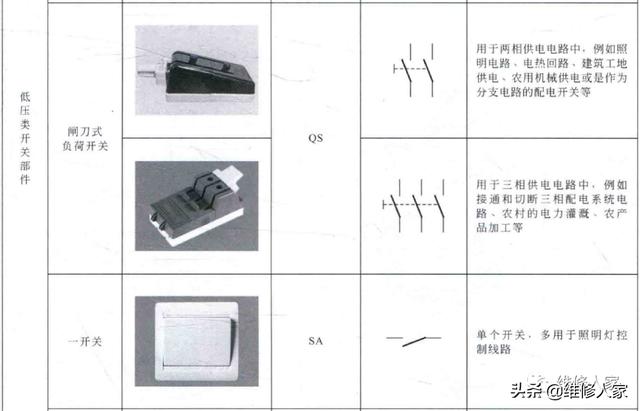

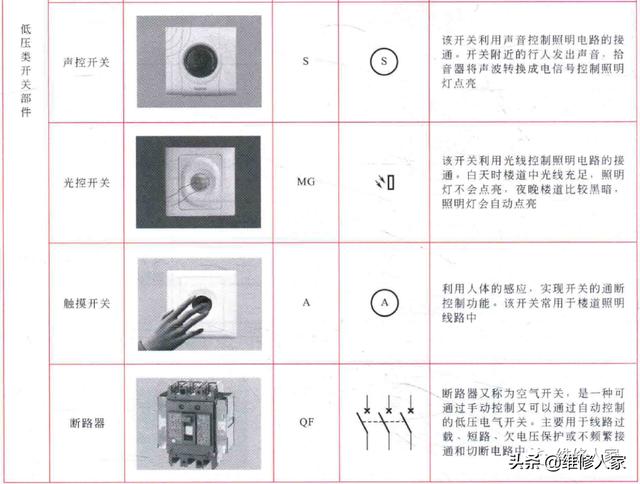

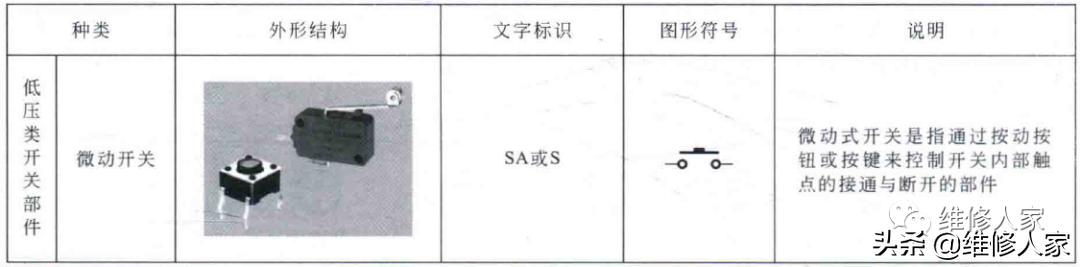

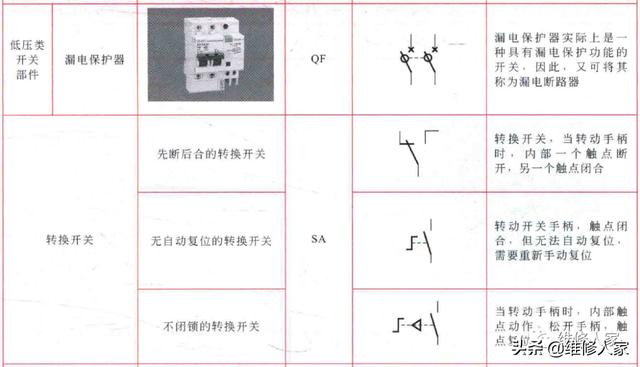

在电路图中，可以通过开关部件的电路符号和相关标识来实现对开关部件的识别。在电路中，开关部件种类多样，不同类型的开关部件，其功能和电路标识都会有所区别，因此，了解不同类型的开关部件的符号标识含义，对识读电工电路图有重要意义。如表所示为常见开关部件的外形、图形符号和电路标识；
