1、消防图例符号大全：建筑电气制图图形符号之二，火灾自动报警符号，赶快收藏吧
注：1 当电气元器件需要说明类型和敷设方式时，宜在符号旁标注下列字母：EX-防爆；EN-密闭；C-暗装。
2 当电击需要区分不同类型时，符号
可采用下列字母表示：G-发电机；GP-永磁发电机；GS-同步发电机；M-电动机；MG-能作为发电机或电动机使用的电机；MS-同步电动机；MGS-同步发电机-电动机等。
3 符号中加上端子符号 表面是一个器件，如果使用了端子代号，则端子符号可以省略。
4 可作为电气箱（柜、屏）的图形符号，当需要区分其类型时，宜在
内标注下列字母：LB-照明配电箱；ELB-应急照明配电箱；PB-动力配电箱；FPB-应急动力配电箱；WB-电度表箱；SB-信号箱；TB-电源切换箱；CB-控制箱、操作箱。
5 当信号灯需要指示颜色，宜在符号旁标注下列字母：YE-黄；RD-红；GN-绿；BU-蓝；WH-白。如果需要指示光源种类，宜在符号旁标注下列字母：Na-钠气；Xe-氙；Ne-氖；IN-白炽灯；Hg-汞；I-碘；EL-电致发光的；ARC-弧光；IR-红外线的；FL-荧光的；UV-紫外线的；LED-发光二极管。
6 当电源插座需要区分不同类型时，宜在符号旁标注下列字母：1P-单相；3P-三相；1C-单相暗敷；3C-三相暗敷；1EX-单相防爆；3EX-三相防爆；1EN-单相密闭；3EN-三相密闭。

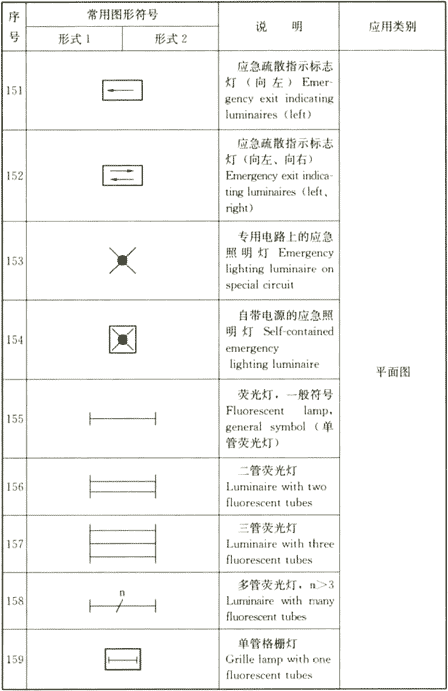

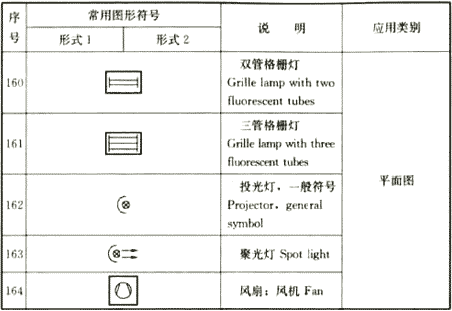

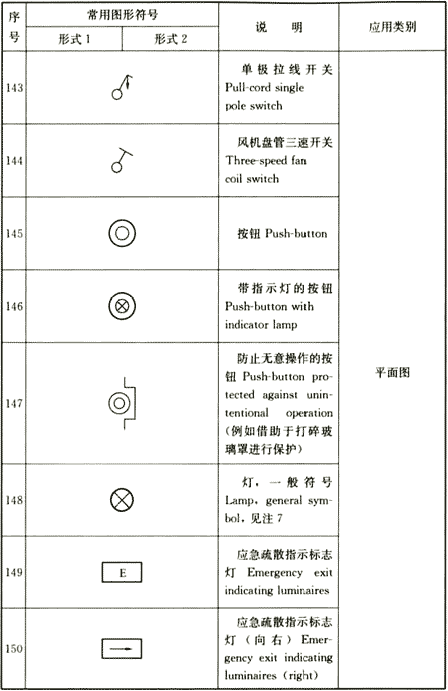

7 当灯具需要区分不同类型时，宜在符号旁标注下列字母：ST-备用照明；SA-安全照明；LL-局部照明灯；W-壁灯；C-吸顶灯；R-筒灯；EN-密闭灯；G-圆球灯；EX-防爆灯；E-应急灯；L-花灯；P-吊灯；BM-浴霸。
三、 弱电图样的常用图形符号宜符合下列规定：

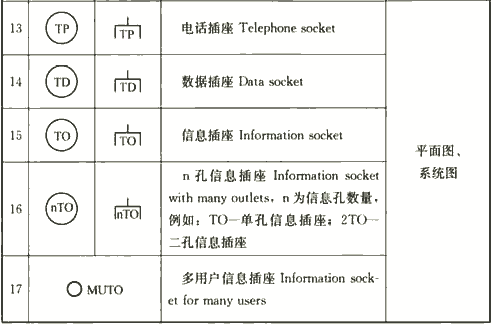

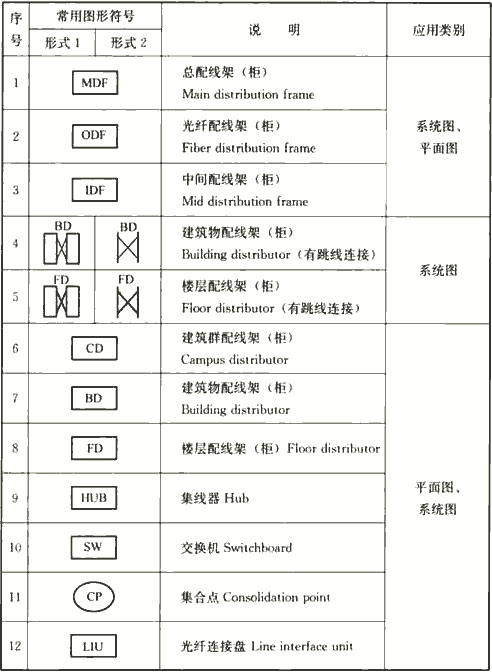

1 通信及综合布线系统图样宜采用表4.1.3-1的常用图形符号。
通信及综合布线系统图样的常用图形符号

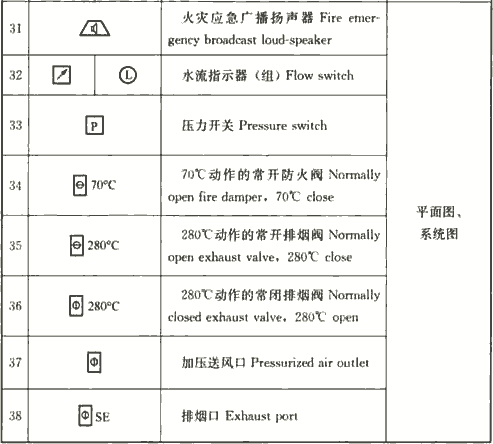

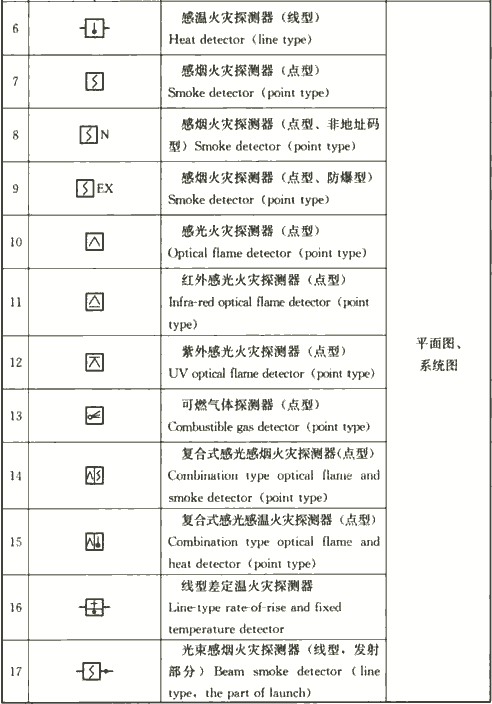

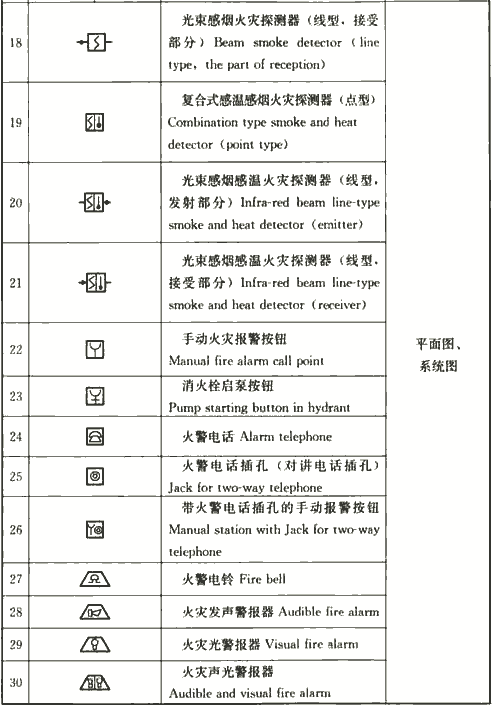

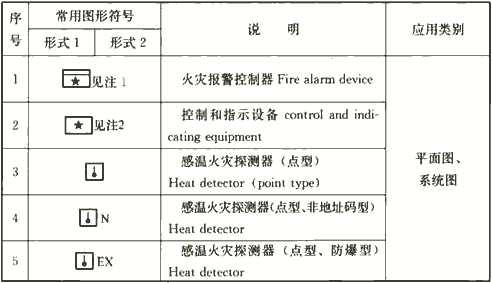

2 火灾自动报警系统图样宜采用表4.1.3-2的常用图形符号。
注：1 当火灾报警控制器需要区分不同类型时，符号★可采用下列字母表示；C-集中型火灾报警控制器；Z-区域型火灾报警控制器；G-通用火灾报警控制器；S-可燃气体报警控制器。
2 当控制和指示设备需要区分不同类型时，符号★可采用下列字母表示：RS-防火卷帘门控制器；RD-防火门磁释放器；I/O-输入/输出模块；I-输入模块；O-输出模块；P-电源模块；T-电信模块；SI-短路隔离器；M-模块箱；SB-安全栅；D-火灾显示盘；FI-楼层显示盘；CRT-火灾计算机图形显示系统；FPA-火警广播系统；MT-对讲电话主机；BO-总线广播模块；TP-总线电话模块。

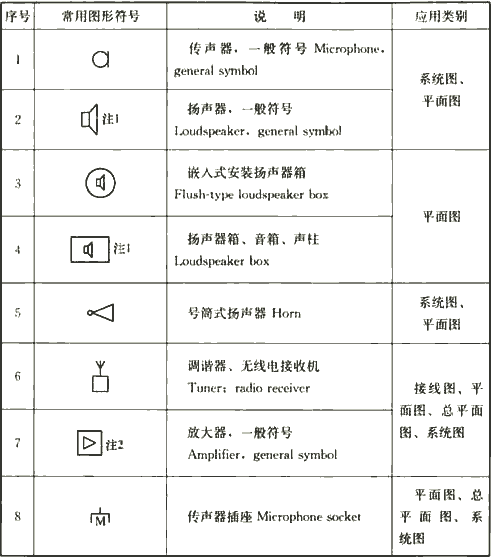

3、 广播系统图样宜采用的常用图形符号。
注：1 当扬声器箱、音箱、声柱需要区分不同的安装形式时，宜在符号旁标注下列字母：C-吸顶式安装；R-嵌入式安装；W-壁挂式安装。
2 当放大器需要区分不同类型时，宜在符号旁标注下列字母：A-扩大机；PRA-前置放大器；AP-功率放大器。

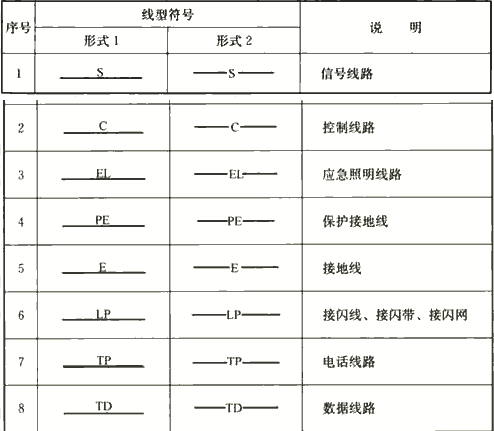

4、图样中的电气线路可采用的线型符号绘制。
2、消防图例符号大全，消防水施工图的符号大全
平面图：对系统图的进一步细化，表明设备的安装方式、位置及连接方式等。读图时平面图与系统图要进行对照，用以将整个系统联系起来。
如何读懂消防图纸
读图次序：总平面图（分清各建筑）——图纸设计说明和图例——系统图——消防平面图
1.消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）、电气（火灾自动报警）和防排烟部分。
2. 消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等。
3. 材料的算法：设备数量按图数即可，管道，线管需自行完善。
如何读懂消防图纸中电气线路
根据系统图结合平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。一般系统图只是为了表示管线连接方式和规格，平面图电气的回路需要看线的标识，如某消防广播总线标识为采用2xZRBV-1.5mm2线，表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV）。由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。而消防电话总线采用ZRRVVP-2x1.0mm2线，表示一根阻燃屏蔽双绞线电缆，面积为2*1平方，在系统图上示意也是一根线表示，计算长度时，按一根计。
一般线缆字母前面的数字表示根数，后面的表示一根线缆由几芯组成，如上面的2*1mm2，表示由两芯1mm2导线组成一根线缆。电缆的符号标识还有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低烟无卤)等，不同标识价格不同，作用也不同，楼主最好查一些这些专业方面的书，弄清电缆的标识意义，这样看图纸才不会搞错。 点这免费下载水电图集规范
在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？
在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。
例如：XL-1、XL-2、XL-3是指第几条的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。
消防工程基本图形符号
消防工程自动报警设备符号
点这免费下载水电图集规范
消防工程基本图形符号
消防工程辅助符号
消防工程灭火器符号
消防管路及配件符号
消防工程固定灭火器系统符号
消防工程灭火设备安装处符号
