在制图过程中，经常会出现尺寸改动的情况，为了快速的在原图上直接修改尺寸。现介绍如何在原有的图上改尺寸的方法。

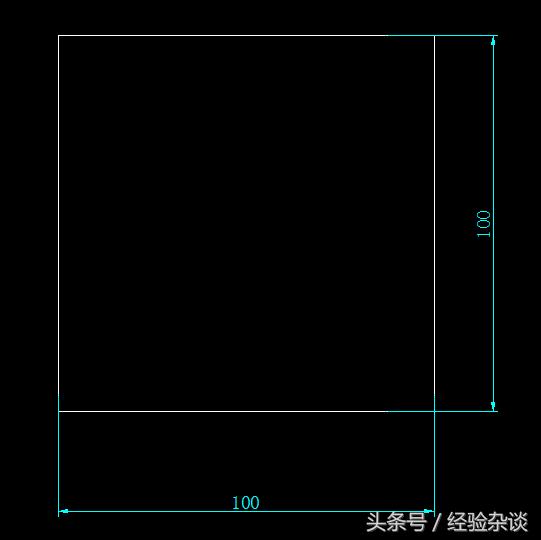

1.打开CAD后，在绘图区用直线或矩形命令画一个100X100的正方形，并标注尺寸，如下图所示。

2.假设100X100的尺寸要改成90X90，由于都是正方体，且相差不大，所以可以直接在原有的图上修改。

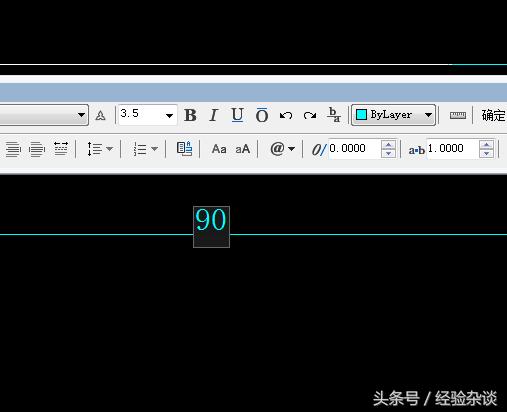

3.点击100尺寸，在命令栏里输入ED，弹出文字对话框。点尺寸100把它改成90，然后点上方的确认。

4.同理，另外一边的尺寸100也按步骤3操作就可以了，如下图是修改好后的尺寸。

5. 另一种方法是双击尺寸，弹出文字特性对话框。拖动左侧的滚动条，在下拉框里找到文字替代，并输入90按确认，100的尺寸就改成90了。
