我们在使用CAD完成绘图后，下一步就是布图打印了，这个时候一个好用的图框肯定是必要的。那么灵魂拷问，你的图框可以随时更改图框内容吗？
下面我们就一起来做一个吧。跟我走~
一、图幅
要绘制一个图框，我们就要知道相应的尺寸，在《房屋建筑制图统一标准》里介绍了常见的幅面和尺寸的大小，如图:

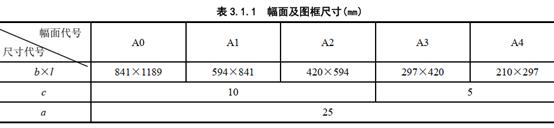

幅面和图框尺寸

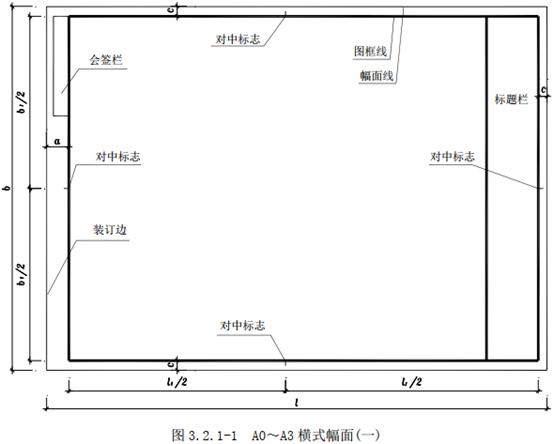

幅面示意
二、线宽
从上图我们知道了基本的图幅和图框情况，也看到里面的一个框框明显比外面的要粗。这就还需要知道图框线的宽度，列位，咱们上图:
线宽
三、绘制
有了前期准备我们就可以进行绘制了。以A0图框为例。
1.利用矩形和直线命令先完成基本框体的绘制。

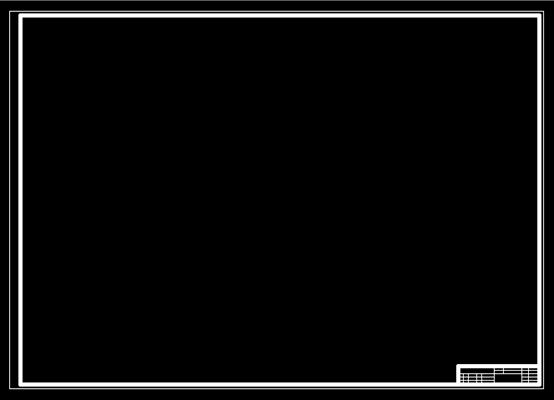

图框制作

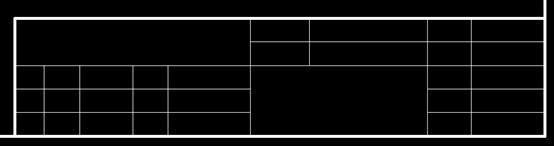

标题栏示意
2.固定文字输入
在《统一标准》里给出了长仿宋的字体要求，咱们以高3.5，宽2.5去设置：
长仿要求

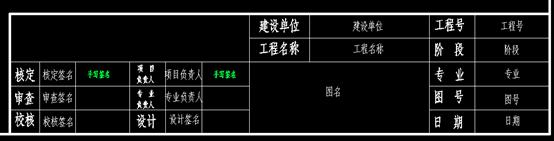

文字填写
3.制作上图中可变文字
这里需要匹配到“块”定义属性来完成内容的可变。
输入命令ATTDEF（快捷键ATT），打开块 “定义属性”。它的对话框是这样：
块定义属性
依次完成相应内容填写：

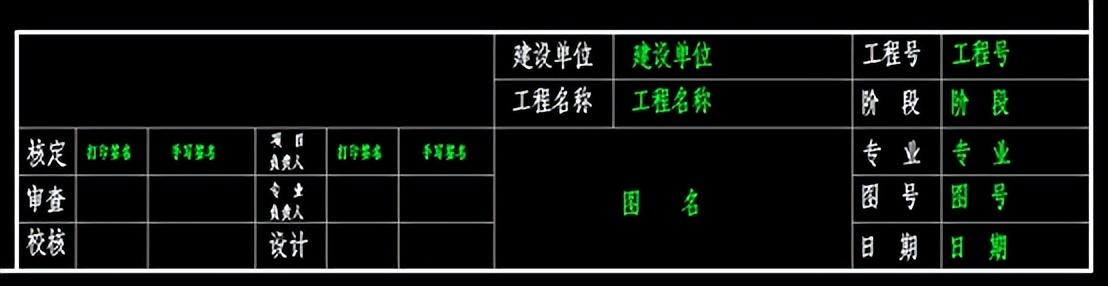

可变内容块制作
四、整体图框做块
把绘制好的图框变成块：
制作块有两种命令：
（1）命令[W]：此命令做成的块在你的电脑里永久可用！
（2）命令[B]：此命令做成的块只在当前图纸内有效！
此处我们采用命令W写块.
五、验证
输入命令[I]，点浏览，插入刚刚的块来检验一下成果。

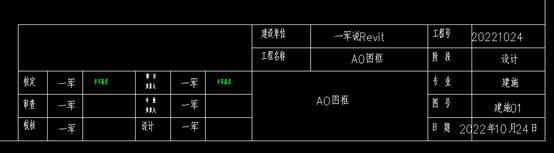

填写可变内容检测

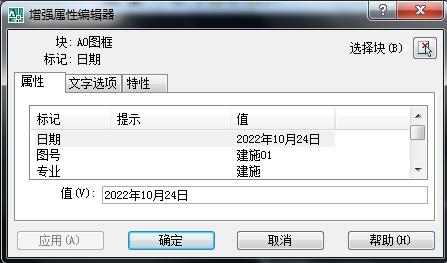

后期，也可通过增强属性编辑器来进行格式修改。
块内容格式修改
