1、水地暖安装方法及接法：关于安装水地暖严格施工工艺流程和规定
1、施工安装前应具备下列条件：
设计施工图纸和有关技术文件齐全；
l）有较完善的施工方案、施工组织设计，并已完成技术交底；
施工现场具有供水或供电条件，有储放材料的临时设施；
2）土建专业已完成墙面粉刷，外窗、外门已安装完毕，并已将地面清理干净；厨房卫生间应做完闭水实验并经过验收。相关电气预埋等工程完成。
2、所有进场材料、产品的技术文件应齐全，标志应清晰，外观检查合格。必要时应抽样进行相关检测。
3、加热管应进行遮光包装后运输，不得裸露散装；运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。储存在温度不超过40℃，通风良好和干净的库房内；与热源距离应保持在1m以上。应避免因环境温度和物理压力受到损害。
4、施工过程中应防止油漆、沥青或其他化学溶剂接触污染发热管的表面。
5、施工的环境温度条件不宜低于5℃；在低于0℃的环境下施工时，现场应采施工时不宜于其他工种交叉施工作业，所有地面留洞应在填充层施工前完成。
6、地面辐射供暖工程施工过程中，严禁人员踩踏发热管；
7、施工结束后应绘制竣工图，并应准确标注加热管敷设位置。
二、绝热保温层的铺设

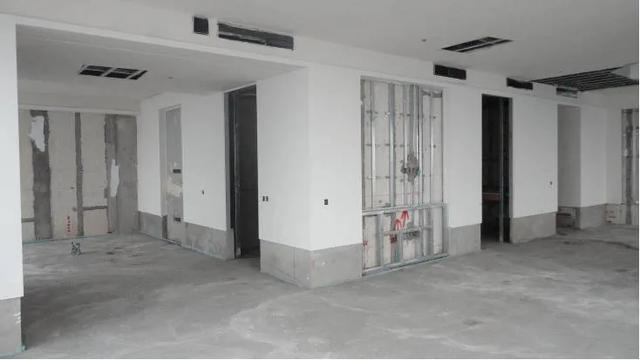

1、铺设绝热保温层的地面应平整，干燥、无杂物。墙面根部应平直，且无积灰现象；
2、绝热保温层的铺设应平整，绝热层相互间接合应严密。长沙地暖专家——华成供暖提醒，直接与土壤接触或有潮气侵入的地面，在铺设绝热层之前应先铺一层防潮层。
三、低温热水系统加热管的安装
1、加热管应按照设计图纸标定的管间距和走向敷设，加热管应保持平直，管间距的安装误差不应大于10mm。加热管敷设前，应对照施工图纸核定加热管的选型、管径、壁后，并应检查加热管外观质量，管内部不得有杂志。加热管安装间断或完毕后时，敞口处应随时封堵；
2、加热管切割，应采用专用工具；切口应平整，断口面应垂直管轴线。
3、加热管安装时应防止管道弯曲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”；塑料管的弯曲半径不小于6倍管外径。
4、埋设于填充层内的加热管不应有接头。
5、施工验收后，发现加热管损坏，需要增设接头时，应先报建设单位或监理工程师，提出书面补救方案，经批准后方可实施。
6、加热管应设固定装置。可采用下列方法之一的固定方式。
1）用固定卡将加热管直接固定在绝热板上。
2）用扎带将加热管固定在铺设于绝热层的网格上。
3）直接卡在铺设于绝热层表面的专用管架或管卡上。
4）直接固定于绝热层表面凸起间形成的凹槽内。
7、加热管弯头两端宜设固定卡；加热管固定点的间距，直管段固定点间距宜为0.5—0.7m，弯曲管段固定点间距宜为0.2—0.3 m
8、在分、集水器附近以及其它局部加热管排列比较密集的部位，当管间距小于100㎜时，加热管外部应采取设置柔性套管等措施。
9、加热管出地面至分、集水器连接处，弯管部分不宜露出地面装饰层。加热管出地面至分、集水器下补球阀接口之间的明装管段，外部应套塑料套管。套管应高出装饰面150—200 。
10、加热管与分、集水器连接，应采用卡套式、卡压式挤压夹紧连接；连接管件宜为铜质。
11、加热管的环路布置不宜穿越填充层内的伸缩缝。必须穿越时，伸缩缝处应设长度不小于200mm的柔性套管。
12、分集水器宜在开始铺设加热管之前进行安装。长沙地暖专家提醒，水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200㎜，集水器中心距地面不应该小于300㎜。
13、伸缩缝的设置应符合以下规定：
l）在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于10㎜；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10㎜。伸缩缝填充材料宜采用聚乙烯泡沫塑料。
2）当地面面积超出30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不应小于8㎜。伸缩缝应从绝热层的上边缘作到填充层的上边缘。
四、填充层施工
1、混凝土填充层施工应具备以下条件：
1）所有伸缩缝已安装完毕；
2）加热管安装完毕且水压实验合格、加热管处于有压状态下；
2、混凝土填充层施工，应由有资质的土建施工方承担，供暖系统安装单位密切配合；
3、混凝土填充层施工中，加热管内的水压不应低于0.6MPa，填充层养护过程中，系统水压不应低于0.4MPa。
4、混凝土填充层施工中，严禁使用机械震捣设备，施工人员应穿软底鞋，采用平头铁锹。
五、 面层施工
1、装饰地面宜采用下列材料：
l）水泥沙浆、混凝土地面；
2）瓷砖、大理石、花岗岩地面；
3）符合国家标准的复合木地板及耐热实木地板。
2、面层施工前，填充层应达到面层需要的干燥度。应符合以下规定：
1 )施工面层时，不得剔、凿、割、钻填充层，不得向填充层内入任何物件；
2）面层的施工，应在填充层达到要求的强度后才能进行。
3）石材、面砖在与内外墙、柱等垂直构件交接处，应留10㎜宽伸缩缝；木地板铺设时，应留不小于14㎜的伸缩缝。长沙地暖专家提醒，伸缩缝应从填充层的上边缘做到高出装饰层上表面10－－20㎜，装饰层敷设完毕后，应裁去多余部分。
3、以木地板作为面层时，木材应经过干燥处理，且应在填充层和找平层完全干燥后，才能进行地板施工；
4、瓷砖、大理石、花岗岩面层施工时，在伸缩缝处应采用干帖。
六、施工方案应包括下列内容：
1、工程概况；
2、施工节点图、原始地面至面层的剖面图、伸缩缝的位置等；
3、主要材料、设备的性能技术指标、规格、型号等及保管存储措施
4、施工工艺流程及各专业施工时间计划；
5、施工、安装质量控制措施及验收标准，包括：绝热层铺设、加热管安装、填充层施工质量，水压实验，环路、系统试运行调试，竣工验收等。
6、施工进度计划、劳动力计划；
7、安全、环保、节能技术措施。
2、水地暖安装方法及接法，图文详解6大安装流程
- 【淋浴房与卫生间水地暖施工工艺】
- 材料探秘
- 关键词：#水地暖构造#分水器#水地暖安装#
1水地暖
■ 什么是水地暖
以温度不高于60℃的热水为热媒，
在埋置于地面以下填充层中的加热管内循环流动，
加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。
■ 水地暖的材料
水地暖的构成有：
锅炉（甲供）、分水器、地面盘管、钢丝网、保温板、地暖反射膜、塑料卡箍、调温器（如果分集水器可调节温度可不装），及部分弯头等配件。
2分水器

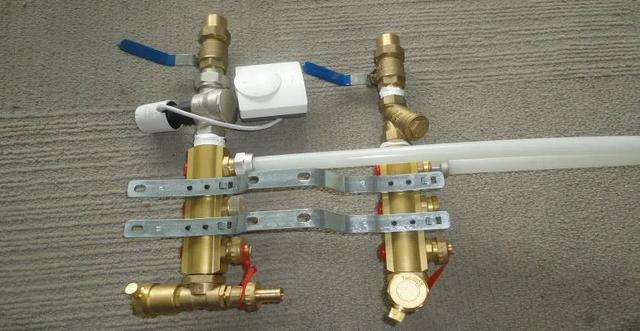

■ 什么是分水器
分水器是水系统中，
用于连接各路加热管供、回水的配、集水装置。
按进回水分为分水器，集水器。
所以称为分集水器或集分水器， 俗称分水器。
地暖系统中用的分水器材质为黄铜。
■ 工作原理
- 当管路较多时，若采用过多的三通、四通等配件的话，系统的能量损失很大。
- 方便用户操作，当采用分水器后管路走向清晰明朗，易操作。
- 方便维修，分水器上的接口都是法兰连接的，可以说目的就是便于拆卸和维修。
- 减少系统压差。
3水地暖材料

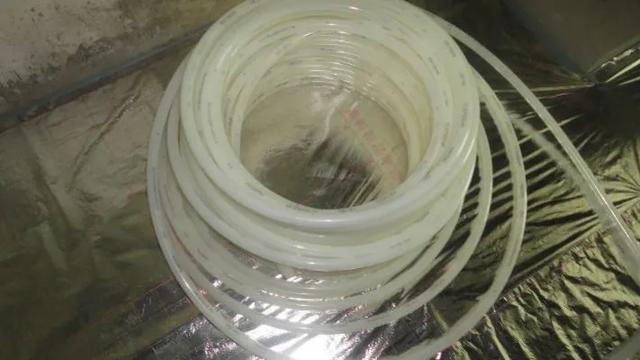

■ 地面盘管
- 地面盘管为地暖专用PE-RT管件
- PE-RT：即耐高温聚乙烯

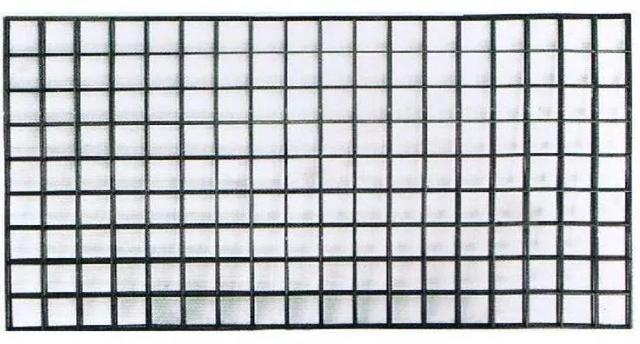

■ 地暖钢丝网
又称地热网片、地板采暖专用网片，
是采用优质Q235镀锌钢丝排焊而成，
具有网面平整、焊点牢固、网孔均匀等特点的网格状丝网产品。

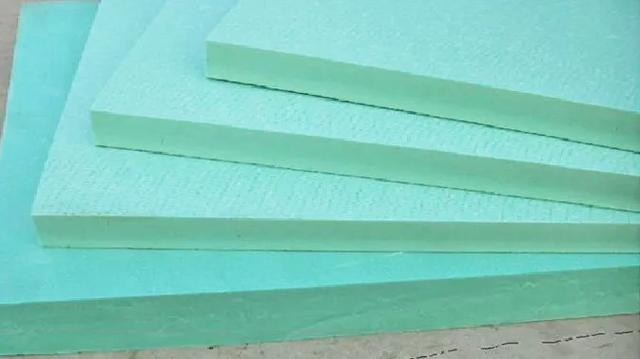

■ XPS保温板
XPS 保温板就是挤塑式聚苯乙烯隔热保温板，
它是以聚苯乙烯树脂为原料加上其他的原辅料与聚合物,
通过加热混合同时注入催化剂,
然后挤塑压出成型而制造的硬质泡沫塑料板。
4水地暖安装及优点
■ 安装步骤
- 安装分水器
- 连接主管
- 铺设保温层、边界膨胀带
- 铺设反射铝箔层
- 铺设盘管

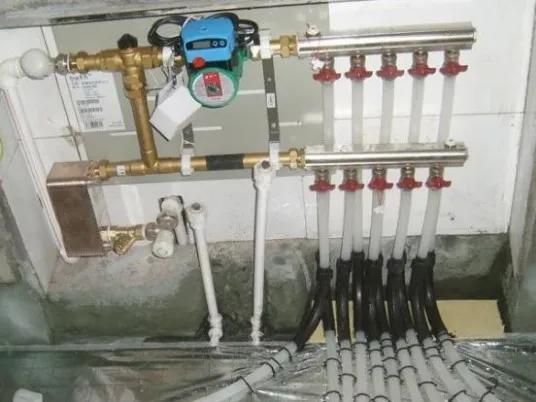

- 连接分水器
- 根据施工图进行埋地管材铺设
- 设置过门伸缩缝
- 中间验收（一次水压试验）
- 混凝土填充层施工
- 完工验收（二次水压试验）
■ 现场安装地暖
- 铺贴保温板，再覆盖地暖反射膜

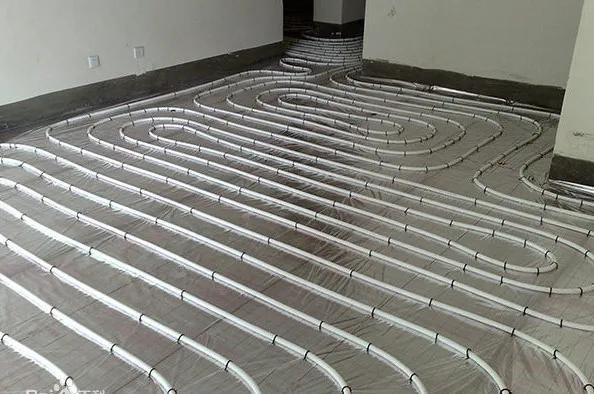

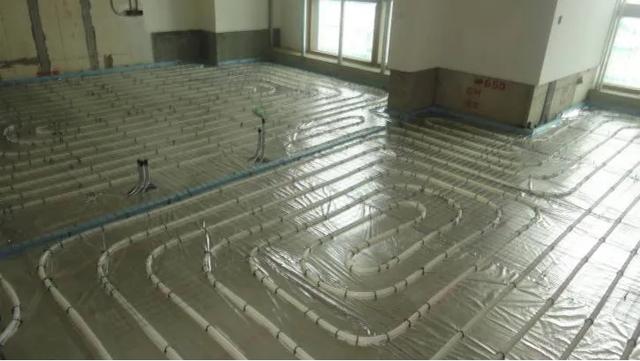

- 地暖管道排管，管道间隔20cm为宜
- 地暖管道上放置镀锌钢丝网
- 地暖基层与墙面收口

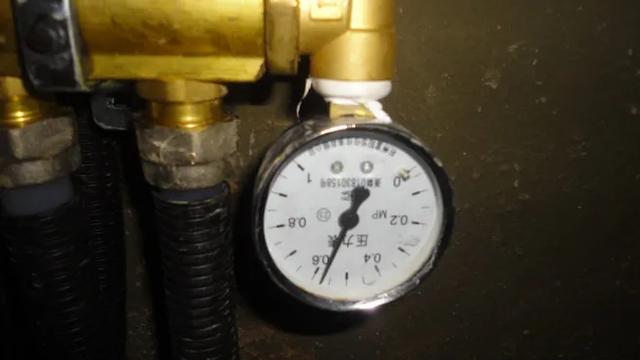

- 卫生间地暖打压试验，打压时间24小时

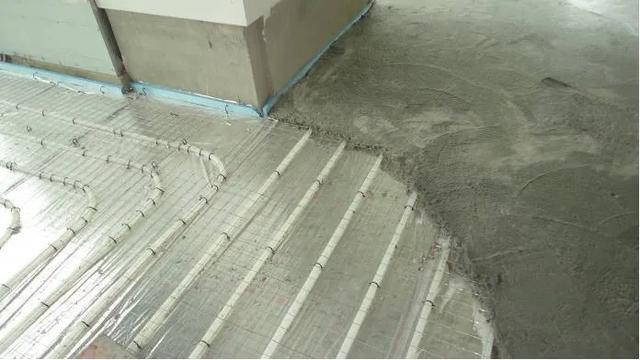

- 地暖浇筑混凝土填充
- 地暖最后浇筑填充效果
- 完工验收（二次水压试验）
■ 水暖优点
- 供热用燃气炉可以同时解决生活用水问题，不用另外买燃气炉或电热水器。
- 没有辐射的安全忧虑。
- 运行费用较低。

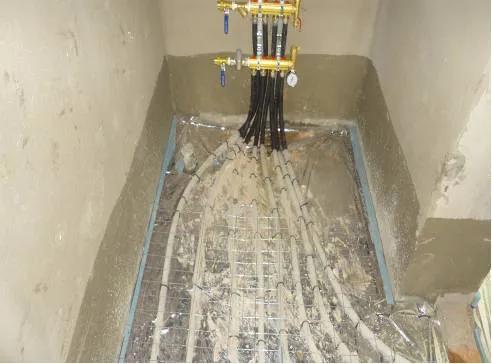

5卫生间与淋浴房地暖制作

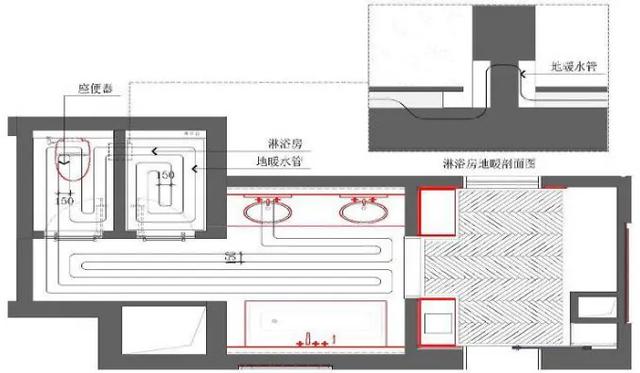

■ 淋浴房地暖平面布置图

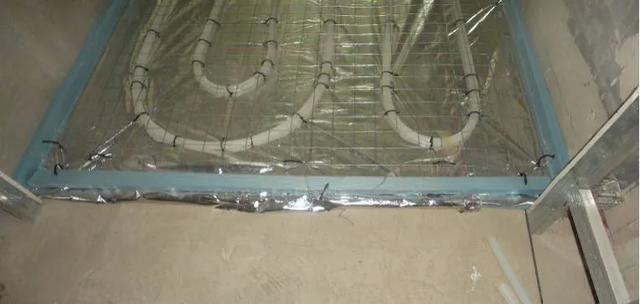

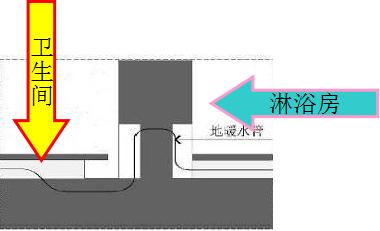

■ 卫生间与淋浴房之间要做一道“爬墙”，
相当于沉水弯的作用，
防止反溢回水，
用此深化图施工，
就会把热胀冷缩问题排除，
也防止地暖管本身就是热胀冷缩
，一但冷缩，淋浴房的水就会顺着地暖向淋浴房外流，
长时间就会保留在卫生间地面，
达到热胀冷缩问题排除。
6安装水地暖要注意的一些问题

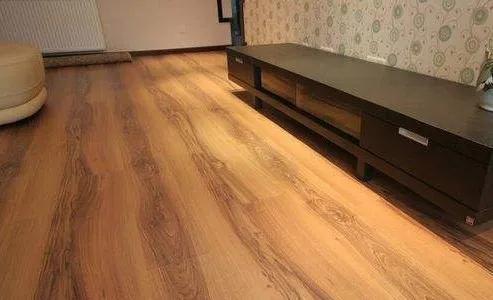

■ 尽量选用大理石、地砖或地板配合使用。
■ 地板上尽量不做大面积的饰物（如地毯等）。
■ 地板不摆放普通泡沫及塑料制品。
■ 开启地板采暖系统要缓慢升温，不可操之过急，最好一小时升温1℃左右。
■ 不要砸碰、敲击地面或在地面上楔入任何尖锐物。
■ 供水温度不易过高。
■ 地板铺装完毕最好做环保验收。
■ 选用专业的品牌和性能优异的产品。
