一、教材知识点：摘自《1H414020建筑电气工程施工技术》
接地装置的搭接要求（P182）
（1）扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊。
（2）圆钢与角钢搭接不应小于圆钢直径的6倍，且应双面施焊。
（3）圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊。
（4）扁钢与钢管、扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
（5）当接地极为铜材和钢材组成，且铜与铜或铜与钢材连接采用热剂焊时，接头应无贯穿性的气孔且表面平滑。
二、规范内容：摘自《GB50303-2015建筑电气工程施工质量验收规范》
22 接地装置安装
22.2 一般项目
22.2.1 当设计无要求时，接地装置顶面埋设深度不应小于0.6m，且应在冻土层以下。圆钢、角钢、钢管、铜棒、铜管等接地极应垂直埋入地下，间距不应小于5m；人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。
检查数量：全数检查。
检查方法：施工中观察检查并用尺量检查，查阅隐蔽工程检查记录。
22.2.2接地装置的焊接应采用搭接焊，除埋设在混凝土中的焊接接头外，应采取防腐措施，焊接搭接长度应符合下列规定：
1 扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；
2 圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；
3 圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；
4 扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
检查数量：按不同搭接类别各抽查10%，且均不得少于1处。
检查方法：施工中观察检查并用尺量检查，查阅相关隐蔽工程检查记录。
22.2.3 当接地极为铜材和钢材组成，且铜与铜或铜与钢材连接采用热剂焊时，接头应无贯穿性的气孔且表面平滑。
检查数量；按焊接接头总数量抽查10%，且不得少于1个。
检查方法：观察检查并查阅施工记录。
三、现场图片解析：

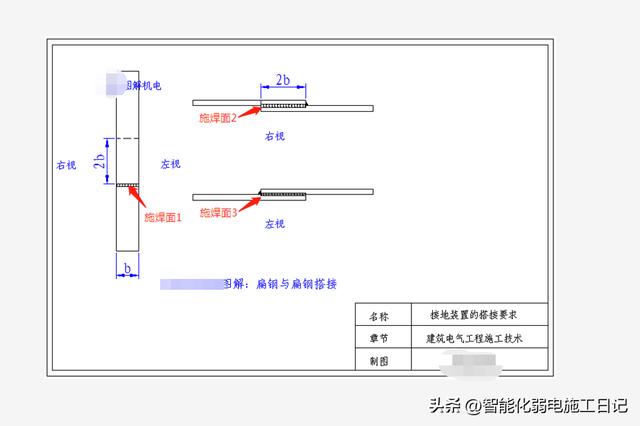

扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊

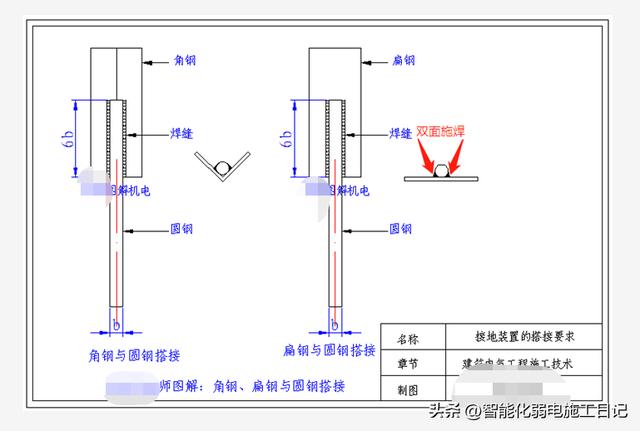

圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊

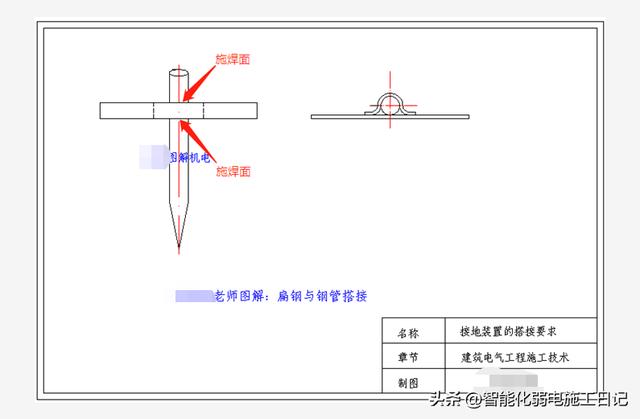

扁钢与钢管，紧贴3/4钢管表面，上下两侧施焊

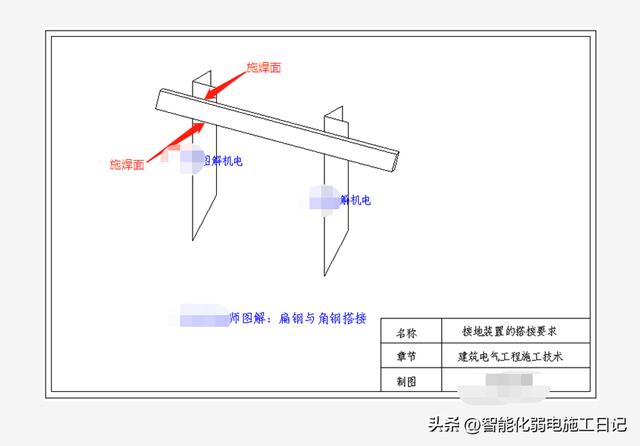

扁钢与角钢焊接，应紧贴角钢外侧两面，上下两侧施焊
四：知识点补充：

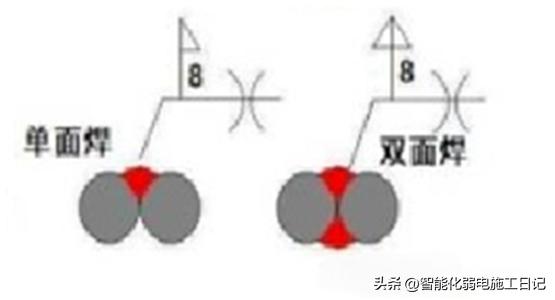

单面焊接、双面焊接比较
单面焊：焊接钢筋时只在两个钢筋接头的一面或一侧施焊；
双面焊：在第一个面焊完后，再在背面施焊。
面焊的优点：受操作空间影响小，易操作，焊接方便，因为只焊一面，可适用范围比双面焊更大，
缺点：搭接的长度较长，传力途径偏心。
相对于单面焊，双面焊钢筋接头焊缝处应力分布比较均匀，成型好，焊缝质量高。
双面焊的搭接长度较单面焊短，传力途径沿钢筋轴线，强度，耐受度都好于单面焊。
