水泵型号一般是多大，水泵型号含义

关于【水泵型号一般是多大】，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、水泵型号一般是多大：水泵型号含义
• 2、水泵型号一般是多大，常用水泵大总结

1、水泵型号一般是多大：水泵型号含义

水泵型号的含义各制造厂均不同，有的根据扬程、压力进行编号，也有用叶轮直径、进出口管道的名义直径编号，也有用泵的形式编号。如IS泵表示悬臂式单级泵，SH泵表示双吸中开泵、XB泵表示消防泵等，水泵的主要参数流量和扬程是在水泵选型中不可缺少的。

其他常见的水泵型号请见下面举例：

例1：80Y-100×2 80-吸入口直径mm Y-单吸离心油泵　 100-单级扬程m　 2-级数

例2：250Ys-150×2　250-吸入口直径mm　 Ys-第一级为双吸的离心泵　 150-单级扬程m　 2-级数

例3：40AYII-40×2　　
40-吸入口直径mm　　 AY-离心式油泵(吸入为顶部吸入结构)　　 II-材料类型代号为2类　　 40-单级扬程m　 2-级数

例4：80AYP-100　 80-吸入口直径mm　 AYP-离心式油泵(吸入口为轴向水平结构)　 100-单级扬程m

例5：DY46-50×6　　 DY-多级离心油泵　　 46-设计点流量为46m3/h　 50-单级扬程m　　 6-级数

例6：2GC-5×4　 2-泵入口直径mm被25除后的整数　 GC-锅炉给水泵　　 5-缩小1/10的比转数数值，即泵的比转数为50　　 4-级数

例7：8SH-9A　　 8-泵入口直径mm被25除后的整数　　 SH-单级双吸式水平中开卧式水泵　　 9-缩小1/10的比转数数值，即泵的比转数为90　　 A-叶轮经过第一次切割

例8：IS80-65-160　 IS-单级单吸清水离心泵　　 80-吸入口直径mm　　 65-排出口直径mm　　 160-叶轮名义尺寸mm

例9：DSJH4×6×13.1/4H　 DSJH-单级双吸两端支撑离心流程泵　 4-排出口直径mm被25除后的整数　　 6-吸入口直径mm被25除后的整数　　 13.1/4-叶轮直径mm被25除后的整数或分数　　 H-叶轮型式代号

例10：GBL1-7.5/404　 G-高速　 B-部分流泵　　 L-立式　 1-1级齿轮增速　 7.5-流量m3/h　 404-扬程m

例11：GSB-L2-15/100　 GS-高速　 B-部分流泵　 L-立式　 2-2级齿轮增速　 15-流量m3/h　 100-扬程m

例12：DG85-67×9　 DG-中压锅炉给水泵　 85-流量m3/h　 67-单级扬程m　 9-级数

例13：SZ-2　　 S-水环式　　 Z-真空泵　 2-规格序号

例14：4PW　 4-出口直径被25除的整数mm　 P-杂质泵　 W-污水

例15：1DB-0.04/150　 1-缸数　　 D-电驱动　 B-比例泵　 0.04-流量m3/h　 150-压力kgf/cm2

例16：JZ-250/1.3　 JZ-中机座　　 250-流量，升/时　　 1.3-压力MPa

例17：JT-1600/2.5　　 JT-特大机座　 1600-流量，升/时　 2.5-压力MPa

例18：JD-160/16　　 JD-大机座　 160-流量升/时 　 16-压力kgf/cm2

例19：JWM-4/4.5　 JW-微机座　 M-缸体型式为隔膜式　 4-流量，升/时　 4.5-压力kgf/cm2

例20：JT-2×500/16　　 JT-特大机座　 2-缸数为2　 500-流量，升/时　 16-压力kgf/cm2

例21：2CY-1.1/14.5-1　　 2-齿轮数　　 C-外啮合齿轮　 Y-输送油　 1.1-流量，m3/h　　 14.5-排出压力，kgf/cm2　　 1-第一次改型

例21：3U80-10　　
3-螺杆数　　
U-单吸螺杆泵　
80-主螺杆直径mm　　
10-最大工作压力kgf/cm2

例22：3G-40×4A　 3G-三螺杆　 40-主动螺杆直径mm　 4A-螺纹工作长度之螺距数

例23：3G-40×4A　 32-吸入口直径　 W-漩涡泵　 75-设计点扬程m

例25：3GR-36×4　 3G-三螺杆　 R-一般结构，螺杆材质　　 36×4-主动螺杆外径×螺纹工作长度之螺距数

2、水泵型号一般是多大，常用水泵大总结

水泵的种类繁多，分类复杂，在水系统中“水泵”是不可缺失的重要环节，今天总结了一些常用的水泵的工作原理大家一起看看吧。

水泵的分类

1. 按级数分为：单级和复级

2. 按泵轴方向可分为：卧式、立式、斜式

3. 按吸入形式分为：单吸和双吸

4. 按特殊结构分为：液下式、筒式、地坑筒式、抽出式、自吸式、潜液式

5. 按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵

6. 按用途不同主要分为：锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵

7. 按结构形式分为：离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵

看了这么多分类是不是感觉有点头疼？确实，水泵的四五十种分类，让人目不暇接，不过也不用太烦恼，毕竟一般情况下，我们常用到的也就那么几种。

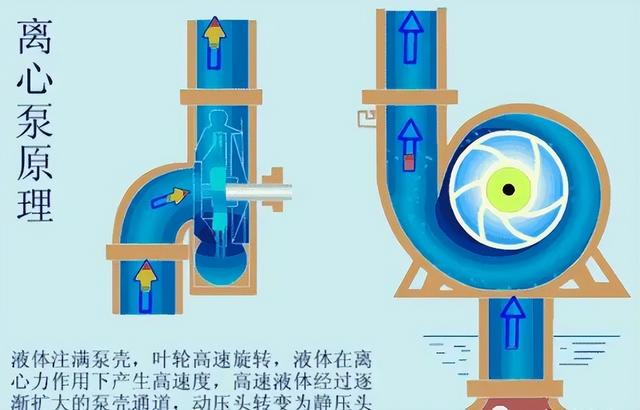

1. 离心泵（单级）

工作原理：离心泵启动之后，泵轴会带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动，当液体自叶轮中心甩向外周的同时，在叶轮中心将会形成一个低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。

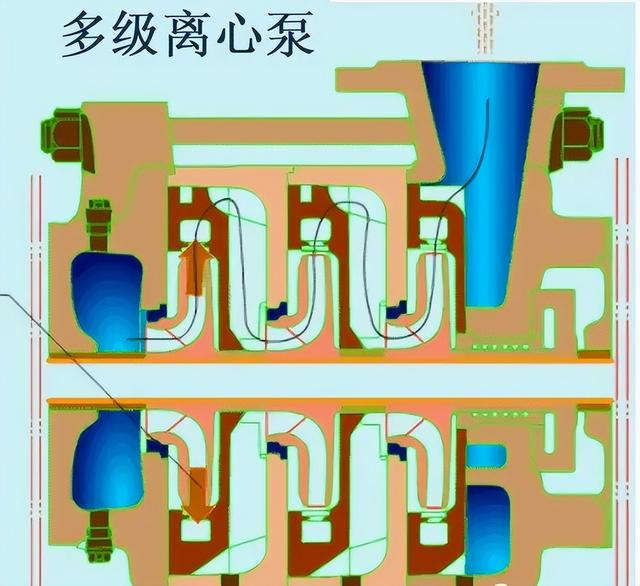

2. 离心泵（多级）

工作原理：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水。多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。

多级离心泵按照外观不同分为：立式多级泵和卧式多级泵，多级离心泵的泵轴上装有串联的两个以上的叶轮，它相对于一般的单级离心泵，可以实现更高的扬程。

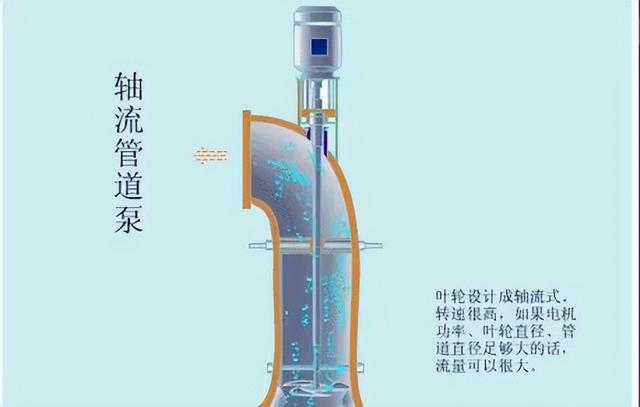

3. 轴流管道泵

工作原理：轴流管道泵的叶轮设计成轴流式，直接与管道上结合，效率高，转速很高，如果电机功率、叶轮直径、管道直径足够大的话，流量可以做到很大。

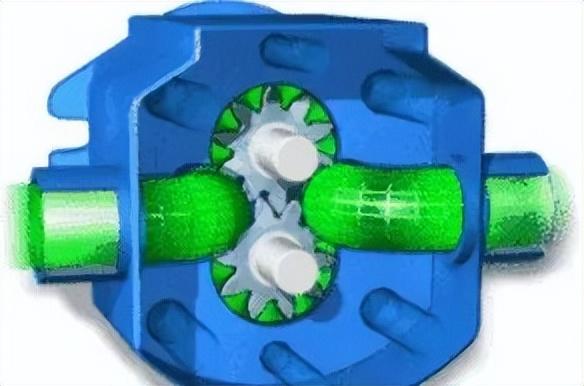

4. 齿轮泵

工作原理：齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸入管中的液体吸入泵内;吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后由于两个齿轮的轮齿不断啮合，使液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。

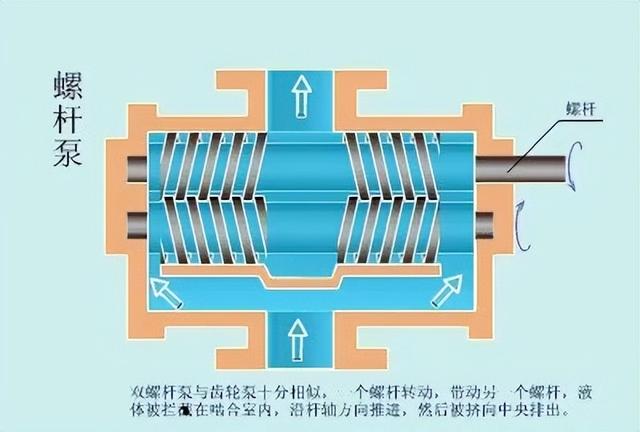

5. 螺杆泵

工作原理：螺杆泵运行时，液体被吸进去以后，就投入到螺纹和泵壳被包围的封闭空间，当主动螺杆转动时，螺杆泵封闭容积在螺牙的压迫下增加螺杆泵压力，并顺着轴向转移。因为螺杆是相同的速度旋转，因此液体流出的流量也是平均的。

6. 往复泵

工作原理：活塞自左向右移动时，泵缸内形成负压，则贮槽内液体经吸入阀进入泵缸内。当活塞自右向左移动时，缸内液体受挤压，压力增大，由排出阀排出。活塞往复一次，各吸入和排出一次液体，称为一个工作循环;这种泵称为单动泵。若活塞往返一次，各吸入和排出两次液体，称为双动泵。活塞由一端移至另一端，称为一个冲程。

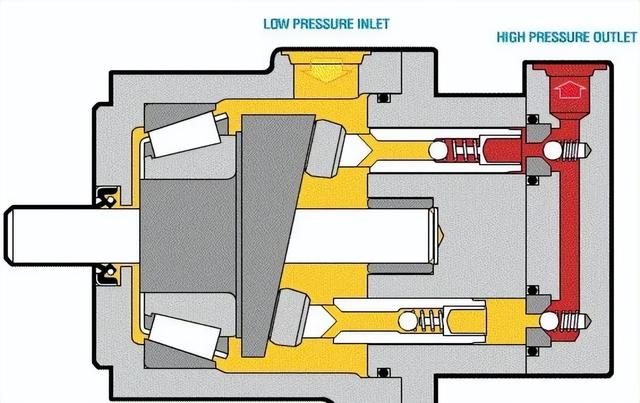

7. 液压柱塞泵

工作原理：主体部分(参见结构图)由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

8.自吸泵

工作原理：自吸离心泵的工作原理是:自吸离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水源的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。

在此值得一提的是:自吸离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称“气蚀”)造成设备事故!
