健康资讯 关于【二硫化钼的作用】，二硫化钼是做什么用的，今天八宝盒小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
内容导航：1、二硫化钼为什么能做润滑剂？2、二硫化钼的作用：二硫化钼是做什么用的1、二硫化钼为什么能做润滑剂？所谓润滑剂，简单地说是介于两个相对运动的物体之间，具有减少因接触而产生的摩擦与磨损的物质，如润滑油和润滑脂。根据物理状态的不同，它能分成很多种，有固体型、气体型、液体型和半固体型四大类。其中，典型的固体润滑剂有二硫化钼（MoS2）粉末、二硫化钨（WS2）粉末等。那么，问题来了，它们为什么能用做润滑剂？

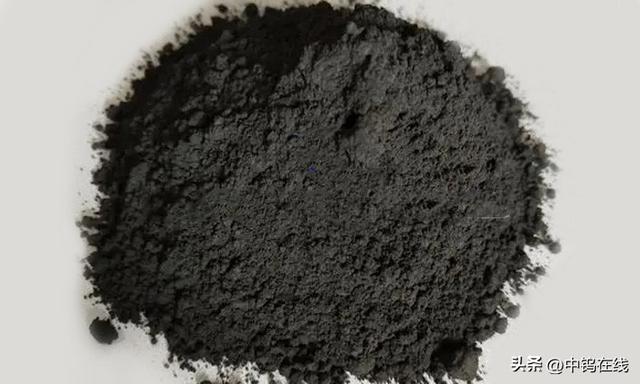

据中钨在线了解，二硫化钼粉末之所以能作为固体润滑剂的主要原因是：它具有层状结构，层与层之间的硫原子结合力（范德华力）较弱，易于滑动，进而表现出很好的减摩作用；暴露在晶体表面的硫原子对金属表面产生很强的黏附作用，形成很牢固的膜，促使其润滑性能优于石墨。
此外，MoS2粉末还有较好的耐热性和耐氧化性等优点，因而比石墨更适合在太空等真空中工作。不过，在使用MoS2粉末作为润滑剂时，应注意粉末的纯度和颗粒大小。一般来说，选择粒度小和纯度高的二硫化钼粉末的润滑性能更好。

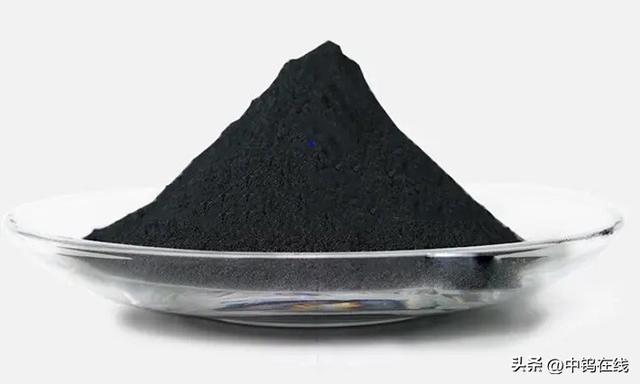

二硫化钨粉末也是一种常见的固体润滑剂，其整体性能优于二硫化钼粉末，因而在很多时候特别是在高温环境下工作能完全取代MoS2粉末。
WS2粉末之所以具有良好的润滑性能的主要原因是：在晶体结构中，S-W-S层内是通过较强的共价键结合，而层与层之间是通过弱的范德华力相结合，所以层与层很容易剥离，进而使材料具备较低摩擦系数（0.03-0.07）。其除了有比MoS2粉末（摩擦系数0.05-0.09，润滑温度-185-350°C）更低的摩擦系数之外，还有范围更宽的润滑温度为-273-650°C。
总的来说，在高温工况下，WS2粉末的摩擦性能优于MoS2粉末。但是，常温工况下，WS2涂层在金属基上成膜状态不如MoS2涂层。
2、二硫化钼的作用：二硫化钼是做什么用的二硫化钼是做什么用的？二硫化钼，molybdenum disulfide辉钼矿的主要成分。黑色固体粉末，有金属光泽。
首先将产物用氢氧化钠或氢氧化钾溶液处理(原理是将三氧化钼转化为钼酸盐)，然后滴加钛铁试剂溶液，会和生成的钼酸钠或钼酸钾反应，产生金黄色溶液。这种方法很灵敏，微量的钼酸盐都能被检测出来。而如果没有三氧化钼生成，溶液就不会产生金黄色，因为二硫化钼不和氢氧化钠或氢氧化钾溶液反应。
二硫化钼加热可以和氯气反应，生成五氯化钼：2 MoS2+ 7 Cl2→ 2 MoCl5+ 2 S2Cl2二硫化钼和烷基锂在控制下反应，形成嵌入化合物(夹层化合物)LixMoS2.�如果和丁基锂反应，那么产物为LiMoS2.�二硫化钼具有高含量活性硫，容易对铜造成腐蚀，在很多关于润滑剂添加剂方面的书籍、论文中都有论述。
另外，有铜及其合金制造的部位需要润滑时，并非不可以选用含二硫化钼润滑产品，而是还需要添加防铜腐蚀剂。参考来源：中国稀有金属网。
二硫化钼的制备辉钼精矿用盐酸和氢氟酸在直接蒸汽加热下，反复搅拌处理，用热水洗涤、离心、干燥、粉碎，可制得。钼酸铵溶液中通入硫化氢气体，生成硫代钼酸铵。
最后加热至950 °C脱硫可制得。二硫化钼是什么二硫化钼,molybdenum disulfide 辉钼矿的主要成分。黑色固体粉末，有金属光泽。
1370℃开始分解，1600℃分解为金属钼和硫。315℃在空气中加热时开始被氧化，温度升高，氧化反应加快。二硫化钼不溶于水，只溶于王水和煮沸的浓硫酸。本文关键词：二硫化钼对人有什么危害，二硫化钼有什么作用，二硫化钼简介，二硫化钼是做什么用的材料，二硫化钼主要用途。这就是关于《二硫化钼的作用，二硫化钼是做什么用的（二硫化钼为什么能做润滑剂）》的所有内容，希望对您能有所帮助！更多的知识请继续关注《八宝盒百科》百科知识网站：http://tj.jiuquan.cc！
