内容导航：1、减速电机上使用的联轴器有哪些种类？怎么分你知道吗？2、联轴器类型有哪些1、减速电机上使用的联轴器有哪些种类？怎么分你知道吗？

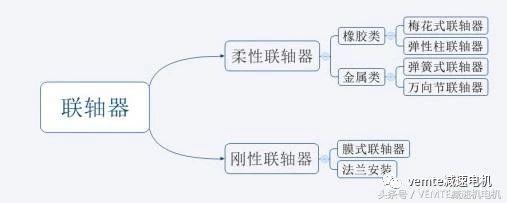

联轴器分类

一、柔性联轴器

柔性联轴器指联轴器中有部分是柔性可变形的，联接两侧转轴时允许两转轴有一定量的不对中发生的，即动态下可变形的联轴器。

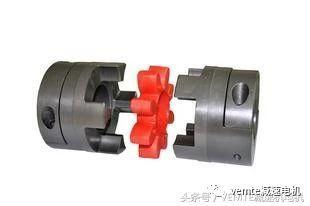

1.梅花式联轴器

梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。由于弹性体具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度，决定了联轴器的使用温度，一般为-35至+80度。

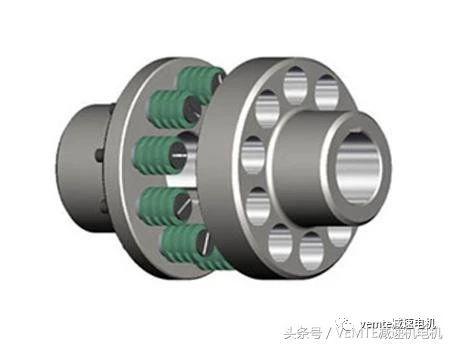

2.弹性柱联轴器

弹性柱联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。

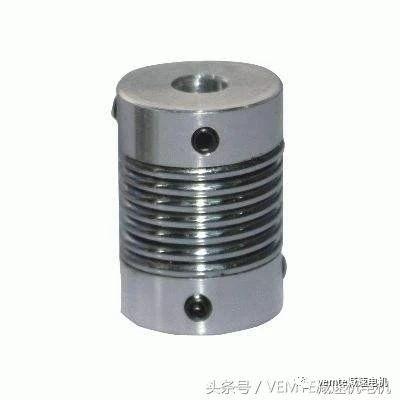

3.弹簧式联轴器

弹簧式联轴器是用外形呈波纹状的薄壁管直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单，外形尺寸小，加工安装方便，传动精度高，主要用于要求结构紧凑，传动精度较高的小功率精密机械和控制机构中。

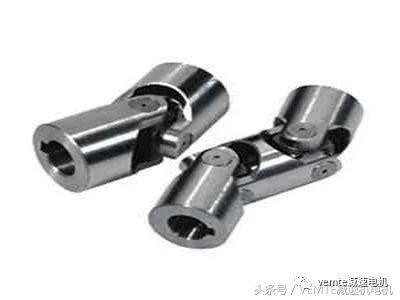

4.万向节联轴器

万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。万向联轴器最大的特点是：其结构有较大的角向补偿能力，结构紧凑，但传动效率相比其他联轴器来说不是很好。不同结构型式万向联轴器两轴线夹角不相同，一般在5°-45°之间。

二、刚性联轴器

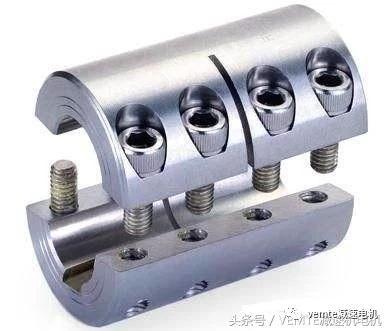

刚性联轴器，顾名思义，实际上是一种扭转刚性的联轴器，即使承受负载时也无任何回转间隙，即便是有偏差产生负荷时，刚性联轴器还是刚性传递扭矩。小规格的刚性联轴器具有重量轻，超低惯性和高灵敏度的优越性能，且在实际应用中，刚性联轴器具有免维护，超强抗油以及耐腐蚀的优点。

1.膜式联轴

膜式联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动。且其在结构特点上，它存在保险环节，当实际载荷超过事前限定的载荷时，膜片就发生断裂，截断运动和动力的传递，从而保护机器的其余部分不致损坏，起安全保护作用。

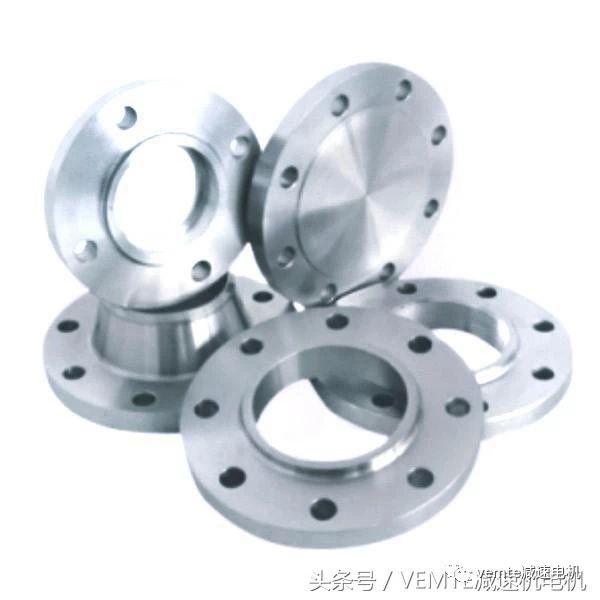

2.法兰

法兰，又叫突缘。法兰是轴与轴之间相互连接的零件。法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接，常用于大扭矩传递的场合。

2、联轴器类型有哪些联轴器类型有哪些联轴器分为刚性联轴器、挠性联轴器、安全联轴器、非机械式联轴器等。常用的联轴器已标准化，主要标准联轴器有以下几种：

1.刚性联轴器：包括凸缘联轴器、夹壳联轴器、平行轴联轴器以及各种联轴套。

2.无弹性元件挠性联轴器：包括滚子链联轴器、鼓形齿式联轴器、SWC型整体叉头十字轴式万向联轴器、SWP型剖分轴承座十字轴式万向联轴器、SWZ型整体轴承座十字轴式万向联轴器、WS型十字轴式万向联轴器、WSD型十字轴式万向联轴器、球笼式同步万向联轴器、球铰式万向联轴器、卷筒用球面滚子联轴器、滑块联轴器。

3.非金属弹性元件挠性联轴器：包括弹性套柱销联轴器、梅花形弹性联轴器、弹性柱销联轴器、径向弹性柱销联轴器、弹性柱销齿式联轴器、芯型弹性联轴器、轮胎式联轴器、弹性环联轴器、弹性块联轴器、H形弹性块联轴器、多角形橡胶联轴器、鞍形块弹性联轴器。

4.金属弹性元件挠性联轴器：包括膜片联轴器、蛇形弹簧联轴器、波纹管联轴器、弹性管联轴器、薄膜联轴器、簧片联轴器。

5.安全联轴器：包括磁粉式安全联轴器、钢球式安全联轴器、钢砂式安全联轴器、内张摩擦式安全联轴器、液压式安全联轴器。

联轴器选型手册

联轴器是将两轴轴向联接起来并传递扭矩及运动的部件并具有一定的补偿两轴偏移的能力，为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还具有一定的缓冲减震性能。联轴器有时也兼有过载安全保护作用。下面是我精心为你们整理的联轴器选型手册的相关内容，希望你们会喜欢!

联轴器选型手册

联轴器分类

1、刚性联轴器

属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。

2、挠性联轴器

无弹性元件的挠性联轴器

非金属弹性元件的挠性联轴器

金属弹性元件的挠性联轴器

3、安全联轴器

销钉剪断式安全联轴器

4、起动安全联轴器

液力联轴器又称液力耦合器.

软起动安全联轴器的基本形式为钢球式节能安全联轴器.

联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。具体选择时可考虑以下几点：

1.1由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。存在一定程度的 x、Y方向位移和偏斜角CI。当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。

1.2联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。

l-3所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如，对大功率的重载传动，可选用齿式联轴器。对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等。

我公司为您提供：螺旋联轴器、平行线联轴器、塑料联轴器、梅花联轴器、膜片联轴器、碟式联轴器、波纹管联轴器、弹簧联轴器、十字滑块联轴器、刚性联轴器、帐套联轴器、万向节。

刚性联轴器(定位螺丝固定)：结构简单紧凑高扭矩，转动惯性最低，高灵敏度。安装方便，免维护，定位螺丝固定。

生产编码器联轴器、电机联轴器、机床联轴器、印刷设备联轴器、包装设备联轴器、丝杠联轴器等，主要种类有梅花联轴器、螺纹联轴器、平行切缝联轴器、碟式联轴器、弹簧联轴器、膜片联轴器、金属联轴器、抱紧联轴器、螺旋联轴器、塑料联轴器、波纹管联轴器等，可替换如下品牌联轴器：NSK联轴器、THK联轴器、R W 联轴器、三木联轴器、倍加福联轴器、欧姆龙联轴器、光洋联轴器、韩国DURI联轴器、SUNGLL联轴器等，产品质量保障，联轴器尺寸可根据客户需求定做。

SFS1系列 平行切缝式联轴器(抱紧螺丝固定)(定位螺丝固定) 一体成型的金属弹性联轴器，材料采用铝合金或不锈钢可选，顺时针与逆时针回转特性完全相同零回转间隙，弹性作用补偿径向、角向，轴向偏差，适用于编码器、伺服电机、丝杆传动、机床平台等机械。

平行切缝式联轴器(编码器专用联轴器)一体成型的弹性联轴器，材料采用尼龙纤维，弹性好，顺时针与逆时针回转性完全相同零回转间隙，弹性作用补偿径向、角向、轴向偏差，专用于编码器

SFS2系列 螺纹式联轴器(抱紧螺丝固定)(定位螺丝固定) 一体成型的金属弹性联轴器，材料采用铝合金或不锈钢可选，顺时针与逆时针回转特性完全相同零回转间隙，弹性作用补偿径向、角向，轴向偏差，适用于编码器、伺服电机、丝杆传动、机床平台等机械。

联轴器选型手册

SFS3系列 弹簧联轴器

结构简单紧凑高扭矩，抗油污，耐腐蚀，顺时针与逆时针回转特性完全相同零回转间隙，弹性作用补偿径向、角向，轴向偏差，夹紧或定位螺丝固定，适用于编码器、机床平台等机械。 SFS4系列 梅花式联轴器(抱紧螺丝固定)(定位螺丝固定)

结构简单，检查、安装方便，中间为聚胺脂弹性体，联接紧凑无间隙，抗油及电气绝缘性，顺时针和逆时针回转性完全相同，可吸收震动、补偿径向、角向和轴向偏差，一体化设计，常用于机床、升降平台，步进伺服系统，主轴传动。

SFS5系列

波纹管联轴器(抱紧螺丝固定)

全不锈钢波纹管，补偿径向、角向和轴向偏差，零回转间隙，扭矩大，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，偏差存在的情况下也可保持等速运转，两头固定端为硬质铝合金，抱紧式固定能牢固联接，一体化设计、安装简单，常用于伺服电机、步进电机联接。 波纹管联轴器(定位螺丝固定)

全不锈钢波纹管，补偿径向、角向和轴向偏差，零回转间隙，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，偏差存在的情况下也可保持等速运转，两头固定端为硬质铝合金，定位螺丝固定，一体化设计、安装简单，常用于伺服电机、步进电机联接。

波纹管联轴器(大扭矩型)

全不锈钢波纹管补偿径向、角向和轴向偏差，高扭矩刚性和高灵敏度，零回转间隙，扭矩大，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，偏差存在的情况下也可保持等速运转，两头固定端为硬质铝合金，抱紧式固定能牢固联接，一体化设计、安装简单，常用于伺服电机、步进电机联接。

SFS6系列

膜片联轴器(单节柱式)(双节柱式)

结构简单，便于检查与维护，纠偏能力高，转动惯量低，零回转间隙，抗油耐腐蚀性强，顺

时针和逆时针回转特性完全相同，可吸收振动，中间膜睛补偿角向和径向偏差，两头固定端为硬质铝合金，抱紧式固定能牢固联接，常用于伺服、步行电机、滚珠丝杠联接。 SFS7系列 膜片联轴器(单节抱紧式)(双节抱紧式)

纠偏能力高，转动惯量低，零回转间隙，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，可吸收振动，中间膜片补偿角向和径向偏差，两头固定端为硬质铝合金，常用于伺服、步进电机、滚珠丝杠联接，此款产品固定方式公抱紧式(B)和顶丝固定式(D)外部尺寸不变，可加工键槽，选型时请注明。

SFS8系列 十字滑块联轴器(抱紧螺丝固定)(定位螺丝固定)

结构简单的高扭矩刚性、高灵敏度联轴器，主体中间用十字滑块联接，安装方便，容许在的径向和角向偏差、零回转间隙，抗油抗腐蚀和电气绝缘，两头固定端为硬质铝合金，抱紧螺丝固定(定位螺丝固定)。

SFS9系列 刚性联轴器(定位螺丝固定)

结构简单紧凑高扭矩，转动惯量低，高灵敏度，安装方便，免维护，定位螺丝固定。 SFS10系列 膜片联轴器 (碟式)

纠偏能力高，转动惯量低，零回转间隙，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，可吸收振动，中间膜片补偿角向和径向偏差，两头固定端为硬质铝合金，适用于编码器，可加工键槽，选型时请注明。

联轴器的种类有哪些刚性联轴器分为凸缘联轴器、径向键凸缘联轴器、套筒联轴器、夹壳联轴器和平行轴联轴器凸缘联轴器：利用螺栓联接两半联轴器的凸缘以实现两轴联接的联轴器径向键凸缘联轴器：利用径向键和普通螺栓联接两半联轴器的联轴器套筒联轴器：利用公用套筒以某种方式联接两轴的联轴器夹壳联轴器：利用两个沿轴向剖分的夹壳以某种方式夹紧以实现两轴联接的联轴器平行轴联轴器：利用中间盘通过销轴以实现两平行轴联接的联轴器。
