内容导航：1、cad混凝土填充图案：cad中怎么填充钢筋混凝土图案2、关于在Revit中借用CAD填充图案的方法1、cad混凝土填充图案：cad中怎么填充钢筋混凝土图案CAD是工程中常用的制图软件，我们画工程图的时候，经常需要用到是各种图案填充，下面我就来讲讲cad中怎么填充钢筋混凝土图案的技巧。
操作方法首先，打开一个空白的CAD文档，输入一个图形做演示用，我们需要在该方框内填充钢筋混凝土图案。
我们知道，CAD中自带图案填充是没有钢筋混凝土的，不过我们可以用两个图案重叠的方式填充进去，也能得到钢筋混凝土图案的效果。如图所示，选中方框后，点击“绘图”标签，在下拉菜单中选择“图案填充”。
弹出“图案填充与渐变色”选项框，我们点击图中图案旁边的按钮，选择图案种类，选择ANSI下面的ANSI31，点击“确定”。
之后，我们还需要设置一下比例，如图所示，设置比例为5（我是根据经验设置的，可以根据视觉效果调整数值），点击“添加拾取点”，选中方框，至出现图中虚线样式后，点击确定，第一种图案就填充进去了，效果如下。
然后，我们填充第二种图案，重复上述步骤，我们选择第二种图案为“其他预定义”下面的“AR-CONC”，点击确定，设置比例为0.2。
则钢筋混凝土图案的效果就出来了，如下图所示。
2、关于在Revit中借用CAD填充图案的方法在建模过程中，有时需要达到多种填充效果，而CAD中大量的二维填充图案，便是最直接的资源之一。

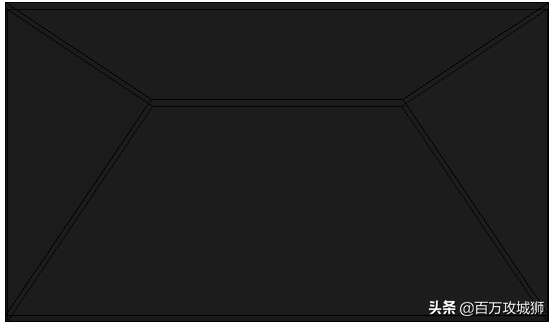

在使用填充图案之前

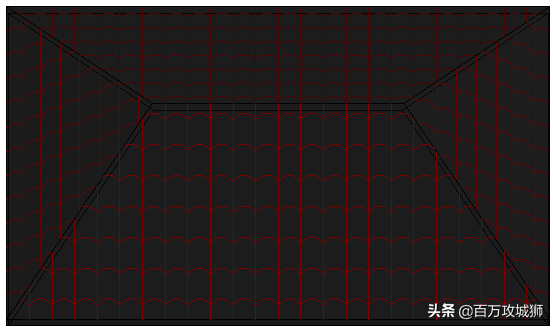

使用填充图案之后

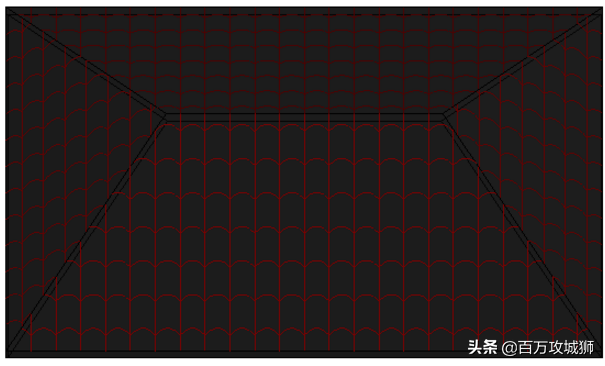

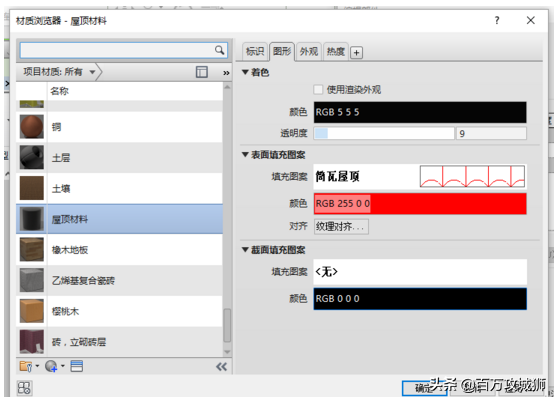

其中要用到主要命令便是对表面填充图案的添加与编辑，简单效果如下：
关于模型填充图案与绘图填充图案的区别：
一言以蔽之：
模型填充图案相对于模型保持固定尺寸，而绘图填充图案相对于图纸保持固定尺寸，相对于主体图层可以具有不同的方向。
而方向可以影响绘图填充图案在主体图元（墙、楼板、屋顶、天花板）中用作截面填充图案时的显示方式（下文中详解）。
注：详图构件和填充区域中使用的绘图填充图案不受此设置的影响。
基本步骤及分析如下

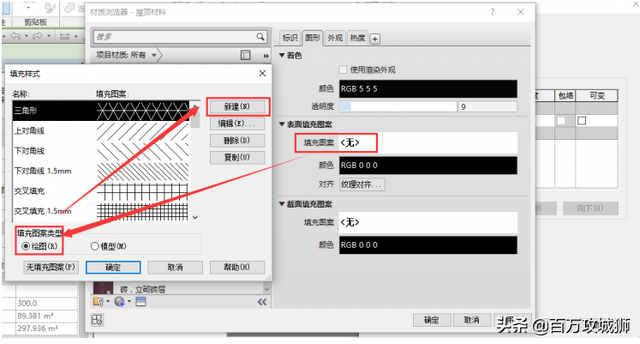

1.在构建创建好之后，对构建进行材质编辑，在表面填充图案命令中，新建一个绘图填充样式

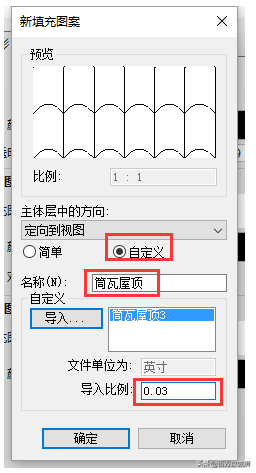

2.使用自定义方式将二维填充图案导入，并对其导入比例进行合适的修改

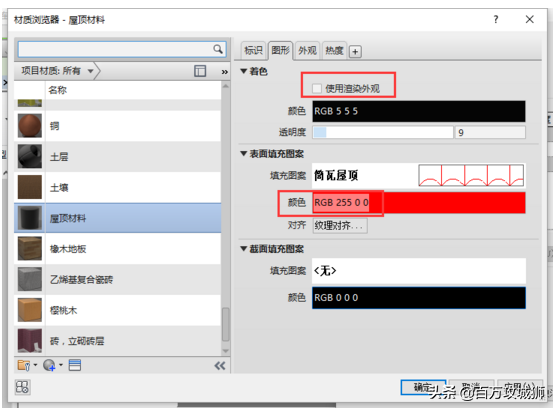

3.对表面填充图案的颜色与构建的显示方式进行更改
4.单击确定，完成填充图案的添加
关于显示主体层中的方向如下：
“设置为视图方向”，所有图案相对于图纸都共享相同的方向和原点，因此它们在图元过渡上完全对齐。
“保持可读”，此选项模拟文字的行为。 图案与主体图元对齐；但是当主体倾斜 45、135、225 和 315 度时，图案翻转 90 度。 右对角线图案始终大致保持右对角线，90 度角有一个平滑过渡。 图案相对于图纸共享相同的原点。
“与图元对齐”， 即图案与主体图元（如墙、楼板、屋顶或天花板）对齐并计算适当的原点。
