内容导航：1、cad三维建模：如何用AutoCAD做三维建模2、3D软件买不起？用CAD同样能画出三维立体图！！！动图实操教程！1、cad三维建模：如何用AutoCAD做三维建模我们使用CAD不仅可以绘制平面图，也可以制作三维模型，下面我们就来看看如何用AutoCAD做三维建模的吧。
操作方法打开CAD这款软件，进入CAD的操作界面，在该界面右下方找到切换空间选项，点击该选项选择三维建模选项，如图所示：
在轴向设置里选择东南等轴测选项，如图所示：
再找到视觉模式选项，在其下拉列表里选择二维线框选项，如图所示：
在上面的菜单里找到矩形命令，使用矩形命令在绘图区里绘制一个矩形，如图所示：
再在菜单区里找到圆形命令，分别在矩形内绘制两组同心圆，如图所示：
再在菜单区里找到直线命令，如图所示：
使用直线命令分别绘制圆的切线，如图所示：
选择所有的图形在菜单区里找到修剪命令，如图所示：
使用修剪命令将刚刚绘制的图形进行剪切，如图所示：
选择外面的矩形，在工具区里找到按住并拖动选项，如图所示：
选择修剪好的图形，在工具箱内找到拉伸选项，如图所示：
使用拉伸命了将这些图形拉伸到一定的高度，如图所示：
再在视觉样式里选择着色选项，如图所示：
选择着色选项后，可以看到我们的三维模型就制作好了，如图所示：
2、3D软件买不起？用CAD同样能画出三维立体图！！！动图实操教程！现在有越来越多的小伙伴都在学习CAD绘图，不过大多数初学者都只知道它可以用来绘制二维平面图，却不知道其实CAD也可以绘制三维图形！很多时候一些效果通过二维平面图很难表达出来，所以学会绘制三维立体图可以帮我们更好的达到我们想要的效果，今天小编就给大家分享一期如何用CAD画三维图形的教程！对3D绘图有兴趣的小伙伴也可以来看看哦！
首先我们先来看看我们要画得图形~就是它啦！
那么具体如何操作呢？别急，教程来了！
1、直线及特性修改首先我们要知道，上面那个图形其实是两个圆柱体的公共部分。那么我们先画一条直线，画完之后在特性上面修改坐标，把坐标设置为（0,15,15；0，-15,15）；

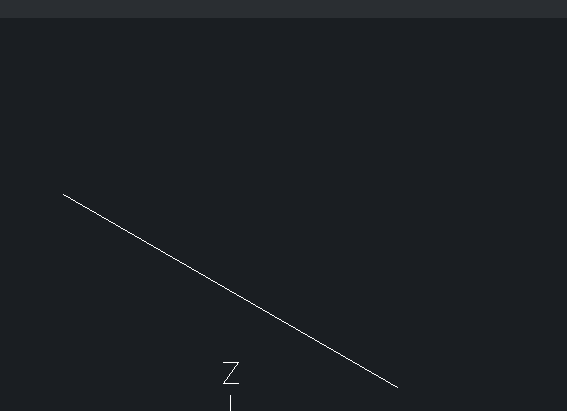

设置完之后可能会看不到直线了，没关系，我们需要调整一下视图，选择西南等轴测图~
接下来我们就要开始绘制第一个圆柱了！我们一共要画两个圆柱，为了避免混淆，我们新建两个图层，然后先在第一个图层画一个圆柱体~我们以坐标原点为圆心，把半径和高度分别设置为15和30。

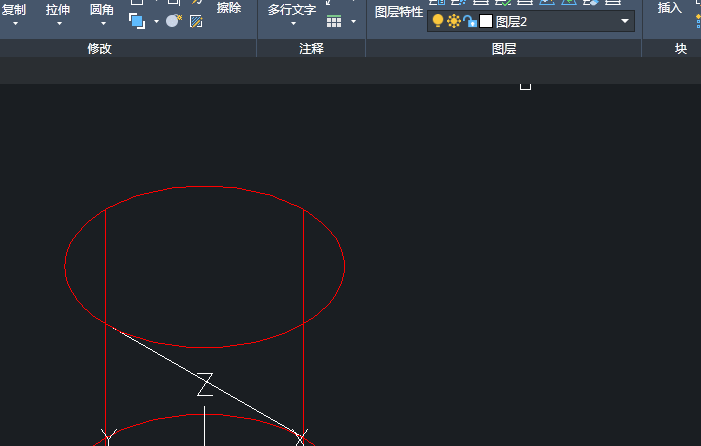

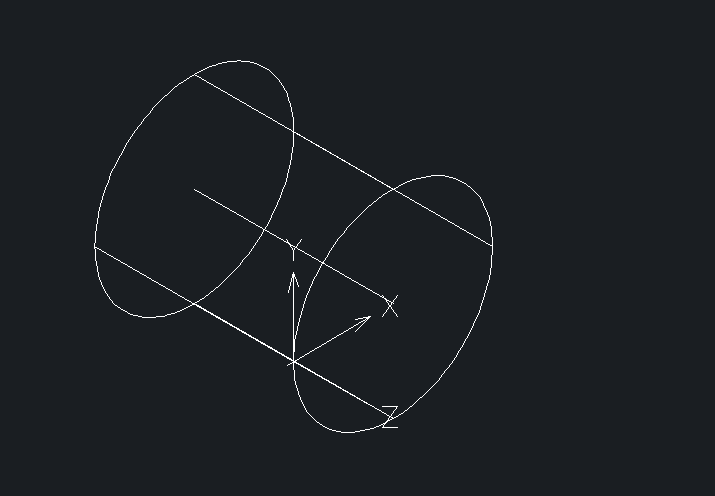

画完第一个圆柱我们来到第二个图层画第二个圆柱，我们先把第一个图层的圆柱体隐藏，然后把坐标轴系绕X轴旋转90°，以直线为圆心，画第二个圆柱，半径和高度和第一个圆柱一样还是15和30。
然后我们取消隐藏的第一个图层，这样我们就能看到两个圆柱中间有相交的部分，我们用【交集】的命令，全部选中~

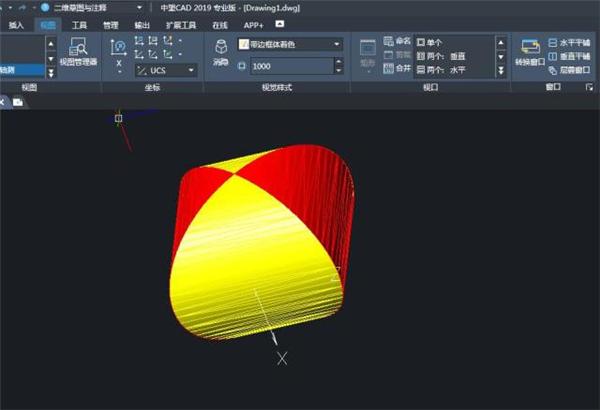

其实此刻我们的图形已经绘制出来了，只是大家看不清楚而已，我们给它进行着色，就是最后成品的样子了！
