新手要看懂工程图纸,首先要仔细阅读设计说明,了解建筑物的概况、位置、标高等;接着要看平面图,了解房屋的平面形状、开间、进深等;看立面图,了解建筑物的朝向、层数、层高的变化等;看剖面图,了解剖面部分的各部位标高变化和室内情况;最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系;另外,还必须详细阅读索引符号所指的大样图或节点图。

新手拿到一份图纸后,要看懂工程图纸,先看什么图,后看什么图,应该有主有次,一般是按如下顺序进行:

1、首先仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;

2、接着要看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;

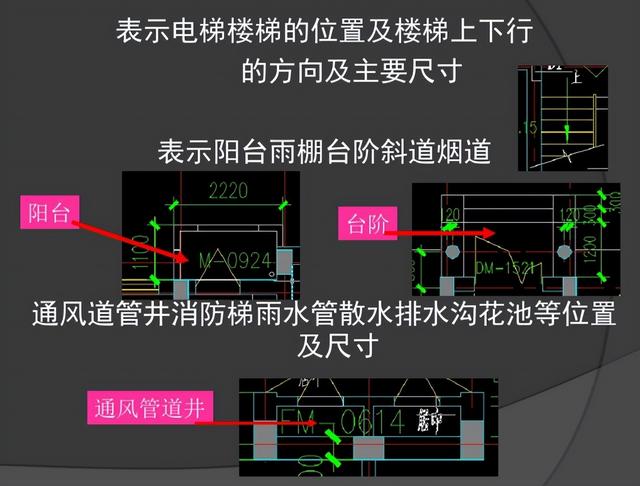

3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;

4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;

5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;

6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。

只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”,这样才能收到事半功倍的效果。

2、不懂识图被辞退?500页建筑工程施工图识图手册,讲解得头头是道

不懂识图被辞退?500页建筑工程施工图识图手册,讲解得头头是道

建筑识图是工程人最基础的能力,无论是施工、造价、测量,还是监理,如果图纸都看不懂,那被辞退也是早晚的事。

今天整理了500页建筑工程施工图识图手册,含板、梁、柱、基础、墙、楼梯等,从入门到精通,详细分析识图每一个步骤,大量图例配文字说明,将施工图纸讲解得头头是道。

一个新手如何看懂施工图纸,一个新手如何看懂工程图纸(500页建筑工程施工图识图手册)

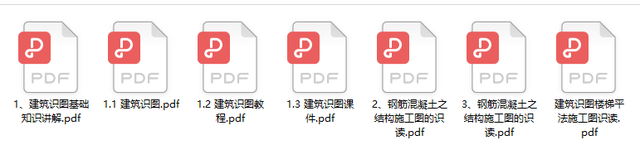

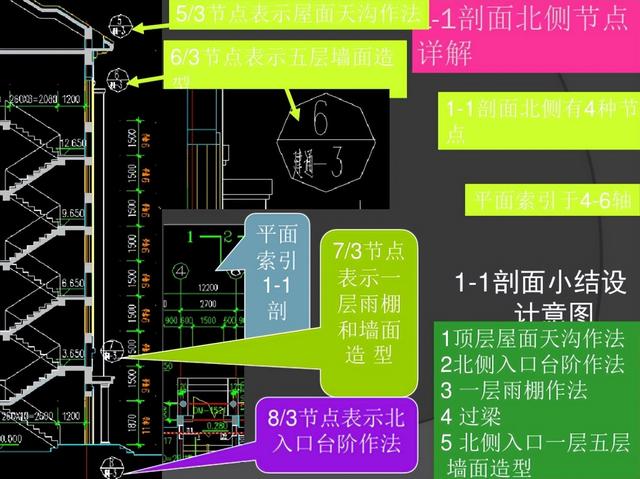

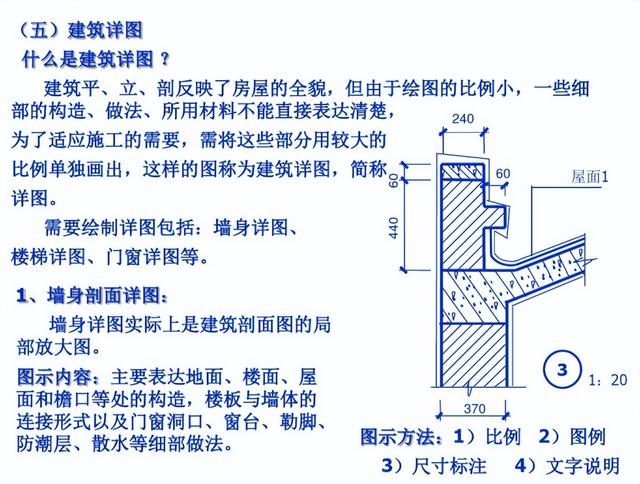

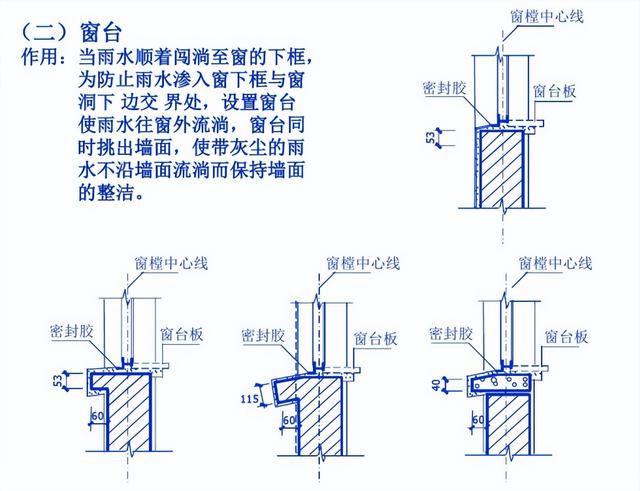

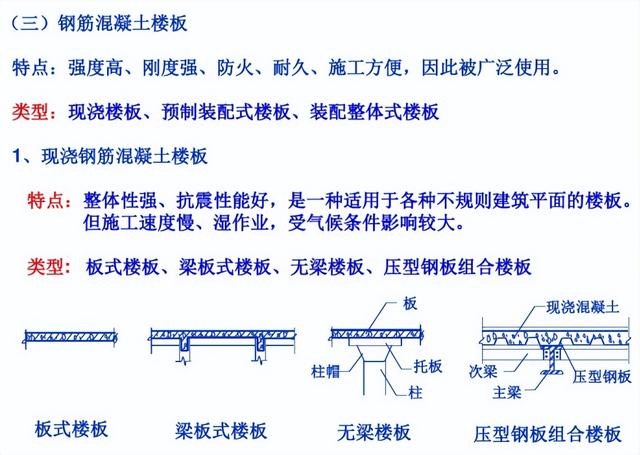

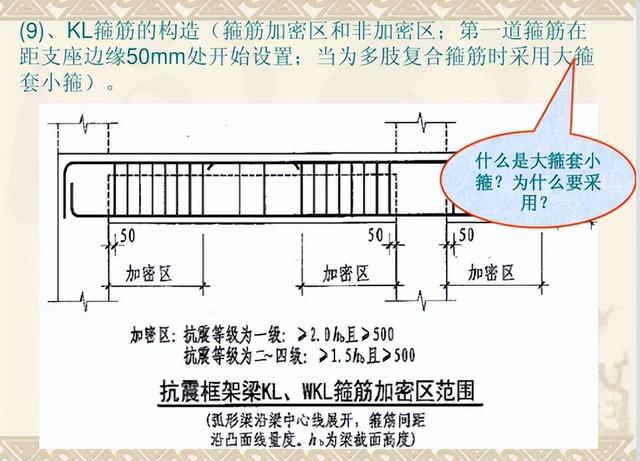

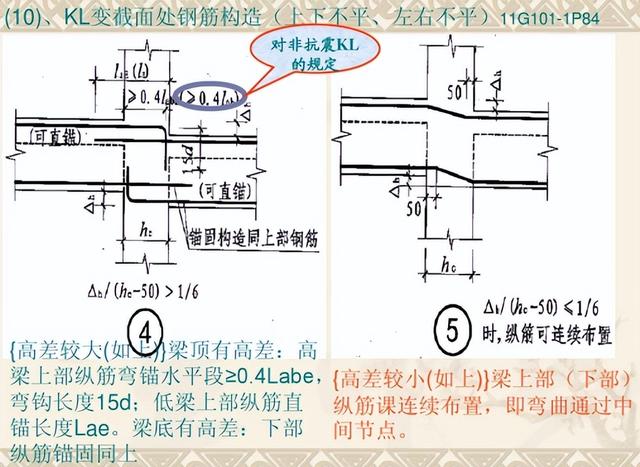

500页建筑工程施工图识图手册目录:
