关于【浴霸接线教程】，浴霸接线图解法，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

1、浴霸接线教程

浴霸灯在日常生活中必不可少，是现代化卫生间里面的一大电器，为我们的生活提供了很多的便利，但是浴霸灯接线如何操作呢，相信很多人还不知道吧，下面我就为大家介绍一下浴霸灯开关的接线过程及图解。

电笔、钳子、电工胶带、螺丝刀

一般在买浴霸灯都会有附送接头，如下图。没有的可以问商家索要，或者自己重新购买一个。

浴霸灯线一般有六根。两根大一点的是火零线。（注意找到这两根线，切不可胡乱接线）

照图接好线，下图为线路安装的图解示意图，解释的很清楚，自己照图就能完成。

完成接线，到此就可使用浴霸灯。

浴霸开关就是专门用于控制浴霸的开关。目前市面上的浴霸开关种类有很多，对应不同的浴霸，一般来说主要包括取暖模块、照明模块和换气模块三种，根据浴霸类型又可以分为风暖按钮、灯暖按钮等，根据取暖功率又可以分为灯暖1、灯暖2等，以便控制浴霸的灯暖数量或者风暖功率的档位大小。

浴霸是家庭卫浴间不可缺少的家用电器之一，解决了人们的冬季卫浴供热问题，在我们家居生活中广泛应用。

很多人在安装浴霸的时候不知道浴霸开关如何接线，如果接线不正确的话很可能带来一些安全隐患。

不同的浴霸开关，接线方法也可能有区别，但是接线的基本原理是差不多的，小编就以常见的浴霸开关为例讲解一下浴霸开关是怎么接线的。

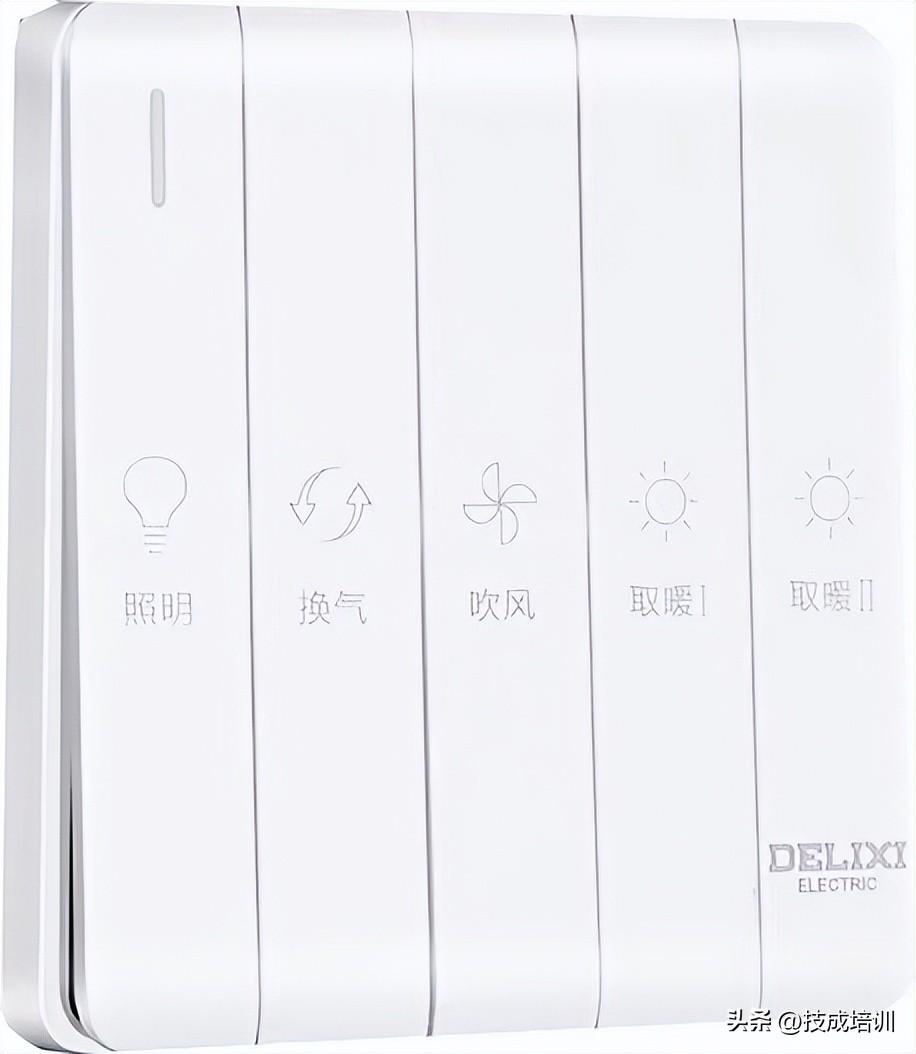

我们看上图这个浴霸开关，包含了风暖1和风暖2、吹风、换气、照明这五个开关按钮，分别用来控制浴霸的风暖、吹风、换气和照明。

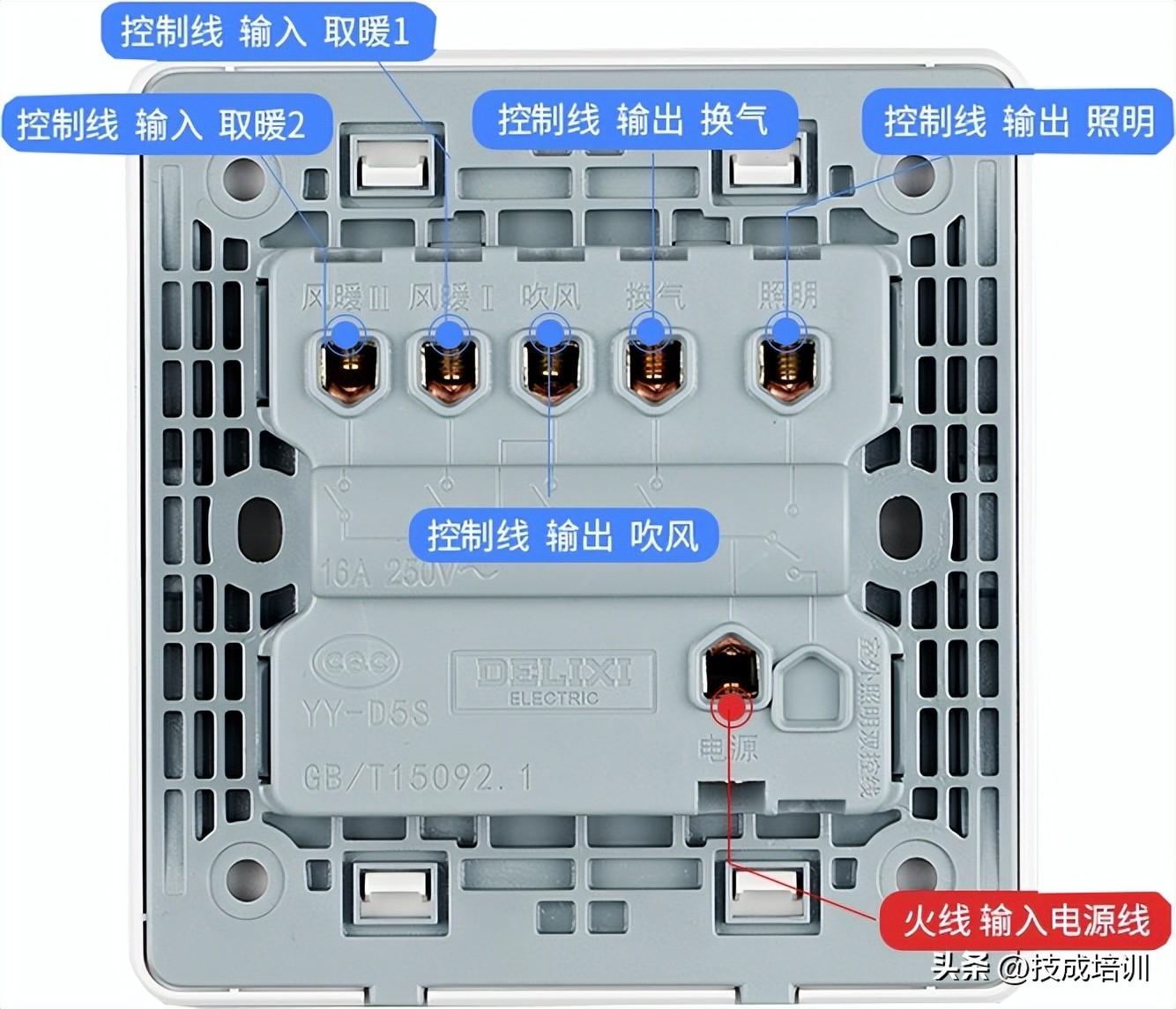

浴霸开关的接线端子包括风暖1和风暖2、吹风、换气、照明和L端子，其供电线路一般有三条：

1、地线，也就是黄绿相间的，接在浴霸的外壳；
2、零线，大多数情况是蓝色，浴霸开关内部连通接在了五个灯头的螺口接线柱上；
3、火线，一般是红色，接到浴霸开关的L接口；

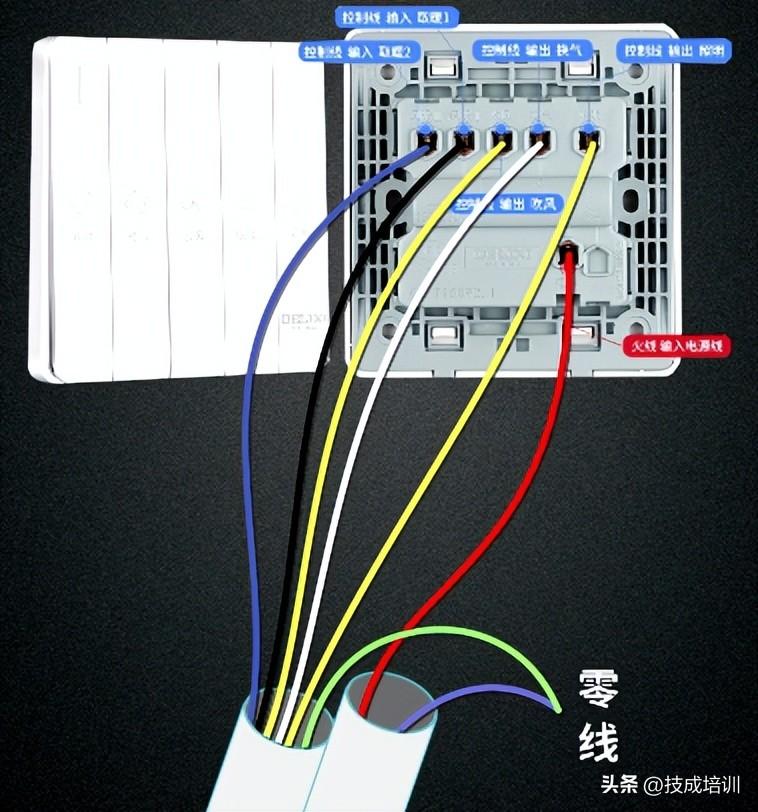

浴霸开关的具体接线是这样的：首先我们从家里配电箱内的卫生间回路中取一根火线，把火线接到浴霸开关的L端子，然后再接控制线，从浴霸开关的风暖1、风暖2、吹风、换气、照明的接线端子分别接到浴霸的风暖、吹气、换气和照明上，这样控制线就接完了。

最后我们再从浴霸上的风暖1、风暖2、吹起、换气和照明这几个设备上都各自接出一根零线，最终把这根零线接至卫生间回路的零线上即可，此外，有地线也需要把地线接到浴霸的外壳上。

以上就是浴霸开关的接线介绍，浴霸开关的接线正确与否直接关乎着浴霸的使用安全，不懂的朋友还是可以学习一下哦~
