1、滑动变阻器接线柱的连接方法：滑动变阻器的接法

滑动变阻器的连接方法是初中物理电学部分的难点，也是重点。很多学生弄不清楚滑动变阻器在电路中所起的作用，不知道向哪个方向移动滑动变阻器电路中的电流会变大。今天我们就来看看滑动变阻器的接法。

操作方法

首先来认识滑动变阻器，如图所示，滑动变阻器有A,B,C,D四个接线柱，我们称为“两上两下”即两个上面的接线柱，两个下面的接线柱。A、B之间是电阻丝，C、D之间为金属杆。C、D之间可以来回移动的为划片，我们一般用字母P表示。滑动变阻器就是靠划片的移动来改变接入电路中的电阻丝的长度，进而靠改变电阻而改变电路中的电流大小的。

按照排列组合的原理，滑动变阻器接入电路中可以有6种不同的接法，分别是AB,AC,AD,BC,BD,CD.但是实际上在这6种接法中有2种接法是起不到“变阻器”的作用的，无法改变电路中的电阻大小。我们可以看出，AB接法中把所有的电阻丝都接入电路中了，事实上是电阻最大的情况。而CD接法则只把上面的金属杆接入了电路中，同样无法改变电路中的电阻。在这两种接法中划片P是起不到任何作用的，所以，这是两种不科学的接法，因此，滑动变阻器正确的接法有4种，分别是AC,AD,BC,BD。

2、滑动变阻器的三种常见接法（电学重要）

1.滑动变阻器限流接法和分压接法

如图所示的两种电路中,滑动变阻器(最大阻值为R)对负载R1的电压、电流都起控制调节作用,我们通常把图甲电路称为限流接法,图乙电路称为分压接法。

2.滑动变阻器的并联式接法

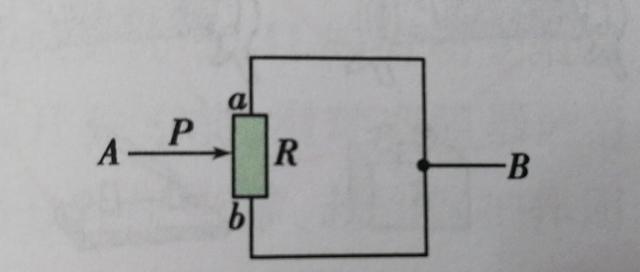

若电路中的滑动变阻器是如图所示接法,则A、B间的总电阻是由滑动变阻器的上部分Ra和下部分Rb并联组成的,由于两并联支路的电阻之和Ra+Rb=R为定值,则在滑片P从a端滑到b端过程中,两支路的并联电阻随两支路阻值之差的减小而增大,随两支路阻值之差的增大而减小。

由对称性很容易看出,在滑片P从a端滑到b端过程中,A、B间的总电阻先增大后减小,在两端时RB阻值最小,为零;在中间时最大,为四分之一R。

（这个结论可以从数学上证明，有兴趣的同学应该自己尝试证明）

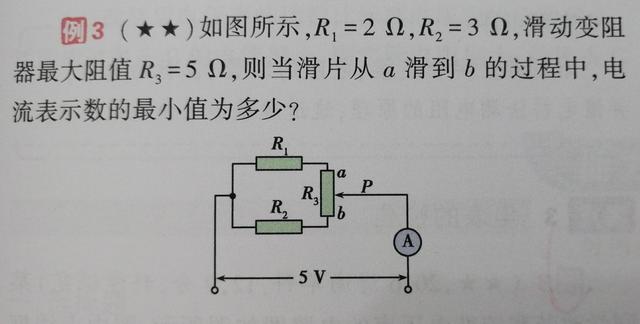

答案：

！

！

！

！

！

！

2A
