1、cad使用块的快捷键：CAD块的快捷键和CAD怎么创建和使用块

今天小编和大家分享一下“CAD块的快捷键和CAD怎么创建和使用块”，希望能对大家有所帮助。

首先画出一个想要的块图形，小编这里以圆形举例，先用圆的命令随意画一个圆出来。

然后直接在命令栏中输入“block”后回车，就能打开“块定义”的对话框，然后可以将圆创建为块。

然后按照下图中的找好基点，指定对象就可以定义块的属性了。然后在命令框中输入wblock就可以进行写块了。然后按照步骤写块即可。

选择“插入””块“命令，然后就能看到以下界面，然后选择好要插入的块，然后确定，指定一个插入点就可以插入块了。

CAD画图中假如你之前创建的块有错误，该怎么修改呢？也许有人会说把它炸开后再重新编辑就好了，然后再创建块，这也算是一种方法。今天和大家分享下不炸开块的情况下，在原有的基础上如何修改块。

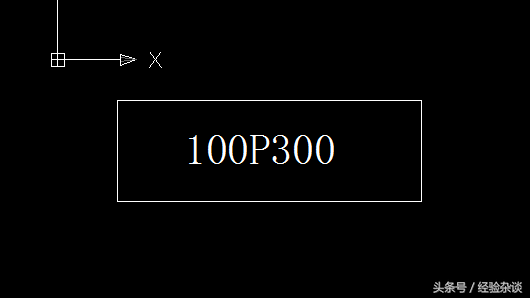

1.打开CAD软件后，输入快捷键I调出事先准备好的块，如图下图所示的是100P300的块，表示这个材料的宽100，长300。

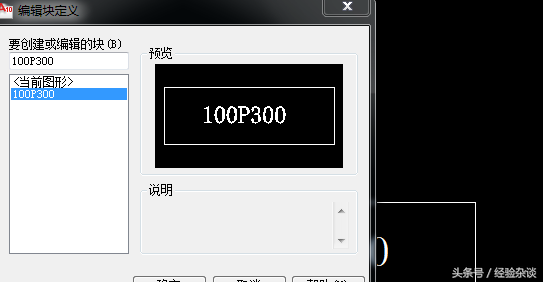

2.假设要把这个块的名称100P300修改成150P300。它的长度不变，但是宽度变成150。单击上方的菜单-工具，在弹出的下拉框中选择块编辑器或双击这个块，弹出编辑块定义对话框。

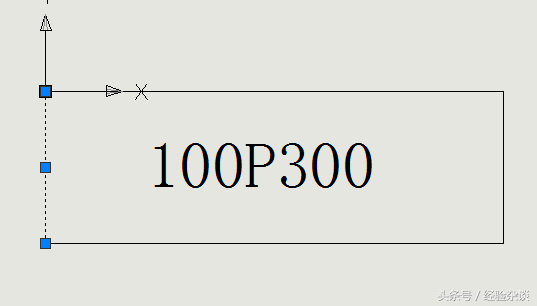

3.在上面输入块的名称按确定后，弹出如下对话框。单击下面的确定按钮，进入块的编辑器。单击这个块的任意一条边可以看到原来是一个整体的块，现在变成可以编辑的状态。

4.由于块的宽度要改，单击宽度上的方向后。直线会出现三个蓝色夹点状态，点击最上方的夹点，向下垂直拉伸50。此时宽度就变成150，同理另一边的宽度也向下垂直拉伸50。

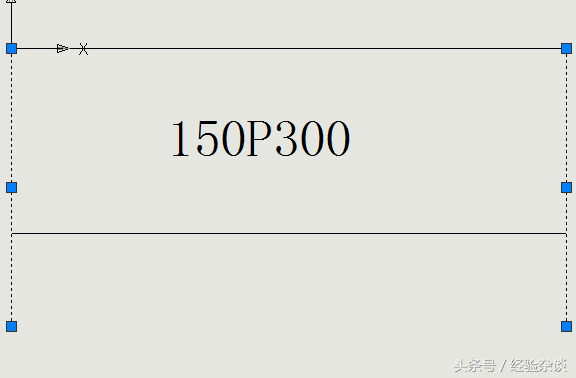

5.删除上面的那条线，用直线命令L把刚才拉伸的宽度连接起来。双击100P300，在弹出的文字格式中把100它改成150，然后单击确定。看到名称不在中间，可以用移动M命令调整产品名称的位置。下图是调整后的图片：
