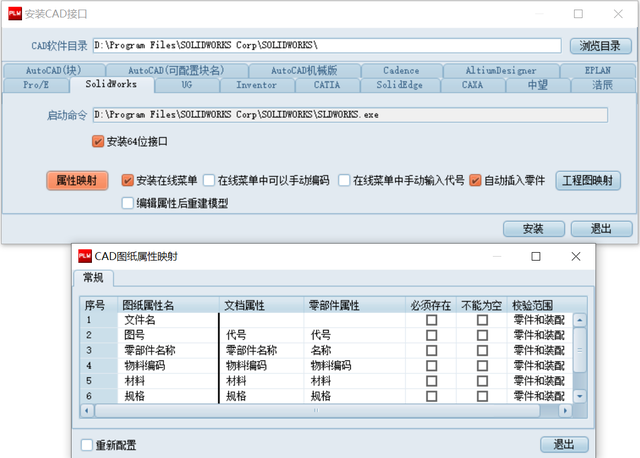

● 支持“图纸驱动”的设计研发模式，提供与市面上常见的各种主流二维三维机械设计CAD、电子电路设计EDA深度集成的接口和工具。集成的二维CAD包括AutoCAD、CAXA、中望、浩辰及其他数据格式为DWG的各类CAD绘图系统等， 三维CAD包括SolidWorks、CATIA、Pro/E、Creo、UG NX、Solid Edge、Inventor 等，EDA包括EPLAN、Protel、Altium Designer、Cadence 等。

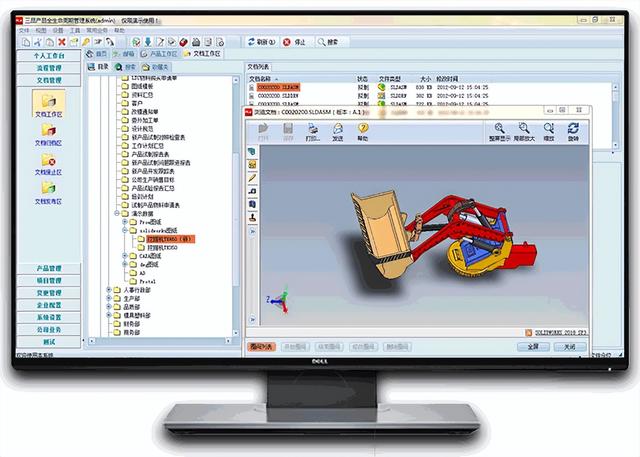

● 强大的CAD/EDA设计软件集成功能，确保CAD设计工具与EDM系统之间双向的数据交流，可以直接浏览和读取CAD/EDA图纸信息创建装配关系，并且在这些CAD/EDA设计软件中提供嵌入式在线菜单，在编辑修改图纸和模型的同时可以直接保存到EDM系统中，支持在三维设计环境中完成借用、装配、编码申请等复杂的设计场景，使得从图纸设计一开始，就能得到系统的强大支撑，极大提升了设计效率。
☛分类管理

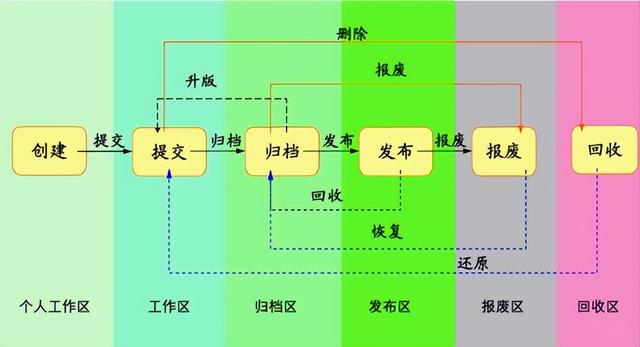

● 提供按照图纸文档类型进行分类管理的功能，通过分类不仅支持用户可以通过模板快速创建和便捷查找文档，而且对同一类文档采用相同的管理策略，如文档的成熟度控制，不同文档分别有不同的编码、不同的审批流程和最终的归档路径等。
● 可设置图文档自动关联审批流程、编码、归档位置，让企业图文档变得“智能”起来，图文档该用什么模板、如何命名、该走什么流程、用什么编码、最后归档到哪里自动关联，真正做到图文档管理的符合ISO规范。
2、SolidWorks如何创建一个受控章
受控章，
相信对于工作之后的人应该不陌生，
我们在工作中接触到的文件，
有些就必须盖上“受控”章，
那么，
SolidWorks如何创建一个受控章呢？
有兴趣的可以继续往下看。
工具/材料
电脑
SolidWorks软件
操作方法
如下图所示，
打开SolidWorks软件，
新建一个空白的零件文件。
如下图所示，创建一个草图。
首先点击工具栏中的“草图绘制”，
随后弹出一个“编辑草图”对话框和三个基准面，
然后，
笔者选择了“前视基准面”为草图平面。
如下图所示，
画一个下图中的草图，
大概相似就行了，
这是刻章的主体轮廓，
每个刻章都有不同，
笔者是参考笔者所在公司的刻章外形画的，
你们也可以按照自己的想法设计，
画完轮廓草图之后，
千万别忘了“退出草图”。
如下图所示，
首先用鼠标左键选中刚刚画的草图，
然后回到特征工具栏，点击其中的“拉伸凸台/基体”图标，
随后软件弹出下图中的“凸台-拉伸”对话框，
我们根据自己的感觉设置拉伸高度，
很明显，笔者觉得拉伸60比较合适，
最后别忘了点击对话框左上角的√。
如下图所示，
点击特征工具栏中的“参考几何体”下方的三角形，
在其弹出的下拉菜单中点击“基准面”，
随后软件会弹出一个“基准面”对话框，
然后，笔者再设计树中点击“上视基准面”，
再然后，笔者再对话框中输入距离50（比刻章的高度要高就行），
最后就是点击对话框左上角的√了，
至此，
完成基准面的创建。
如下图所示，
首先用鼠标左键选中新创建的基准面，
然后点击工具栏中的“草图绘制”，
就能很顺利的创建一个草图了。
如下图所示，
进入到草图状态，
首先点击工具栏中的中心线命令，
在实体上画好辅助线，
方便后面文字的方向定位。
（先说明一下，之所以要先画辅助线，是因为笔者之前拉伸的实体与现在这个草图的方向有点不配合）
然后点击草图工具栏中的“草图文字”图标（一个大写的字母A），
在之后弹出的“草图文字”对话框中草图一栏输入“受控”二字，
在曲线一栏选择之前画好的辅助线，
然后取消勾选“使用文档字体”，
然后点击下面的“字体”按钮，
在弹出的“选择字体”对话框中选择“黑体”、“常规”、“25”，
回到“草图文字”对话框，
文字对齐方式选择“两端对齐”，
最后点√，
完成草图字体的设置。
如下图所示，
草图文字设置完毕，
点击工具栏中的“退出草图”。
如下图所示，
还是先用哦鼠标左键选中刚刚的“草图文字”，
然后点击特征工具栏中的“包覆”图标，
激活“包覆”命令。
如下图所示，
出现“包覆”对话框，
默认的包覆参数为“浮雕”，这很符合我们的要求，
平面一栏选择红色五角星所在的蓝色平面，
高度设置为2，这个数字要记住，后面用到上，
最后点√。
如下图所示，
点击特征工具栏中的“蓝色凸台/基体”图标，
激活拉伸命令。
如下图所示，
因为没有事先选择草图，
所以只出现一个“拉伸”对话框，
还需要我们自己去选择平面，画草图，
如下红色五角星所在的平面就是我们需要选择的平面。
如下图所示，
进入到草图状态，
首先点击工具栏中的“转换实体引用”图标，
将实体的矩形四边依次选中，
成功创建四条实线，
然后点击工具栏中的“等距实体”图标，
然后将四条新建的实线全部选中，向内偏移1.5，
至此，
草图画好了，
“退出草图”即可。
如下图所示，
回到了“凸台-拉伸”对话框，
设置拉伸高度为2mm，
这个高度应该与之前文字拉伸的高度一致，
说明一下，如果不去改变，它会自动勾选“合并结果”，
所以我们只要打√就可以了
完成以上所有操作，
一个似模似样的“受控”章就造好了。
