1、工程资料怎么做：施工资料怎么做
操作方法
作为一名资料员，第一步就是掌握建筑工作技术资料软件的使用，这些软件一般都带有教程，一天学习下来很容易上手。
施工材料主要包括建筑材料和安全材料。作为资料员，需要写明材料的价格和购买的厂家。
开工前需要准备的施工材料比较多，比如开工报审表、安全资料等，这些可以直接和施工单位索要，无需过分担心。
工程开工后，资料员要准备最多的是检验批。正常情况下，检验批需要和工程进度同步。所以，资料员需要定期去工地查看情况，认真填写检验批。
为了资料做的更加详细，资料员也需要常常去工地，掌握一定的施工常识。同时反映施工的进度和在施工过程中出现的问题。
2、PCB工程资料制作流程
，当线路板生产商收到客户PCB资料后，就直接生产了吗？
当然不是，为了保障生产出高可靠的电路板，深亚PCB工程设计人员必须采用专业软件对客户资料进行优化，制作成适合我司的生产工作稿。下面小亚带大家了解下需要哪些工程图纸资料和生产治具。

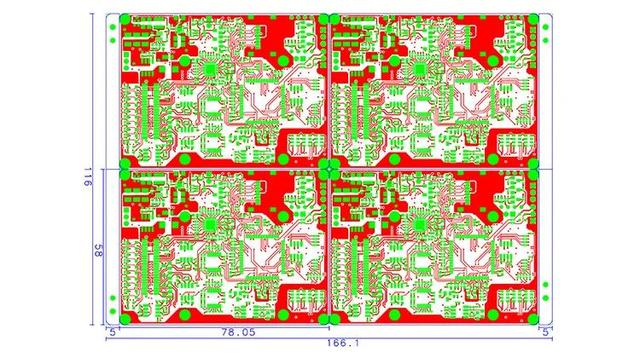

01开料图
依据客户要求，将单pcs板进行拼版/加工艺边/加间距，制作成开料尺寸图，同时需符合板材利用率，包含铜厚/板厚信息等，便于生产开料。

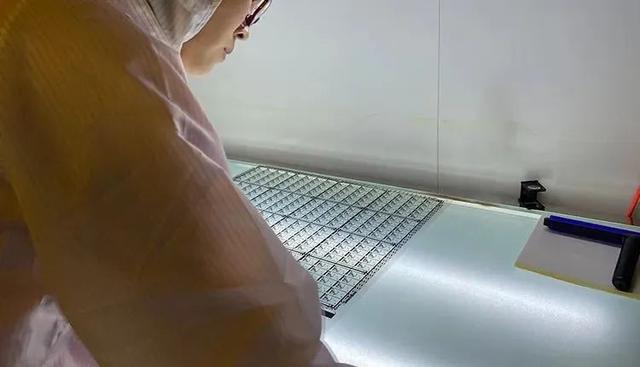

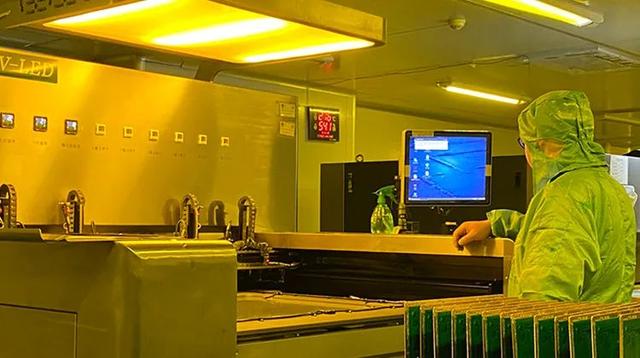

02内/外层菲林
将客户提供的线路图形，如焊盘、独立线路、BGA、IC引脚等，进行优化补偿，再制作成菲林胶片提供给生产图形转移曝光工序使用。

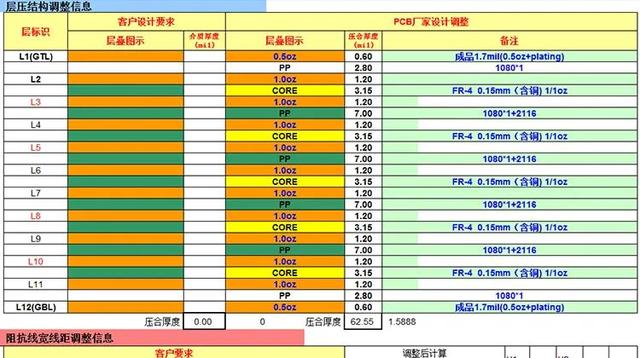

03压合叠构图
多层板需要制作设计叠层结构，如内外层铜箔厚度及半固化P片信息，压合厚度、阻抗介质层厚度等，提供给压合工序按照要求生产。

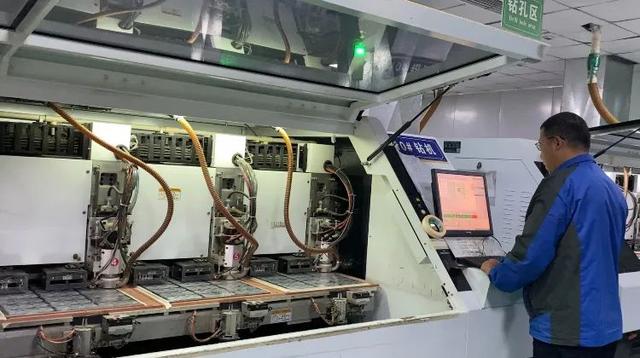

04钻孔资料
按照客户提供的资料上孔径大小，设计对应的钻带资料 即X-Y-Z坐标便于钻机识别并进行生产。

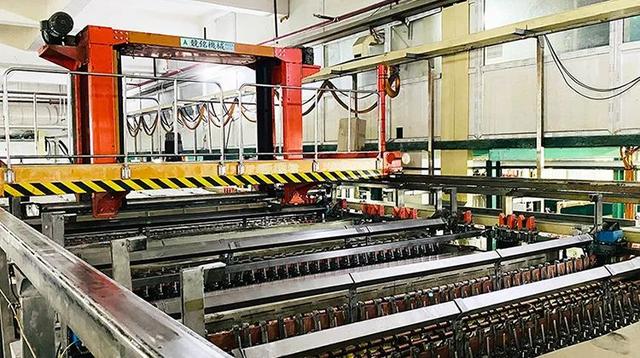

05电镀受镀面积
利用软件测量出孔、大铜面、线路等受镀面积，提供给电镀工序以计算输入电流达到铜厚要求。

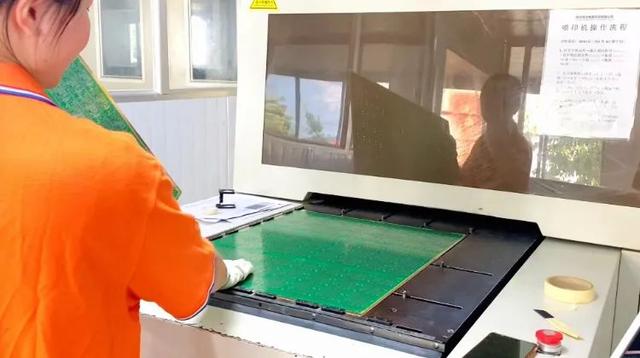

06AOI光学检查
制作AOI扫描资料，转换传输到AOI扫描机，即资料与实物板进行对比，确保符合客户要求。
07阻焊菲林
将客户提供的图形资料，如焊盘、BGA、插件孔、IC引脚等，进行优化补偿，再制作成阻焊菲林胶片，提供给阻焊工序使用。
08字符菲林
提取客户资料中的字符图层进行优化补偿，可添加相应的UL号、Loge、Date Code等信息，制作成字符网版提供给字符工序印刷。
09锣板成型资料
按照客户提供的外形尺寸，制作锣板CNC成型锣带资料，即X-Y-Z坐标便于锣机识别并进行生产。

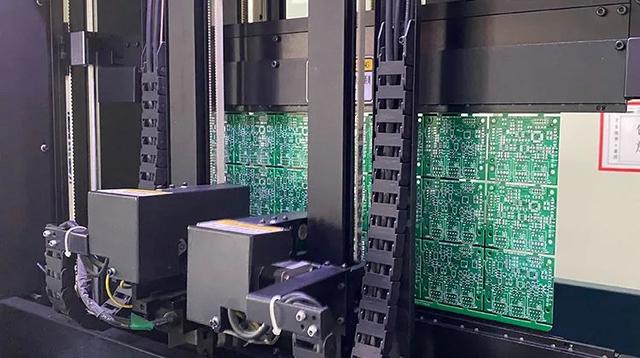

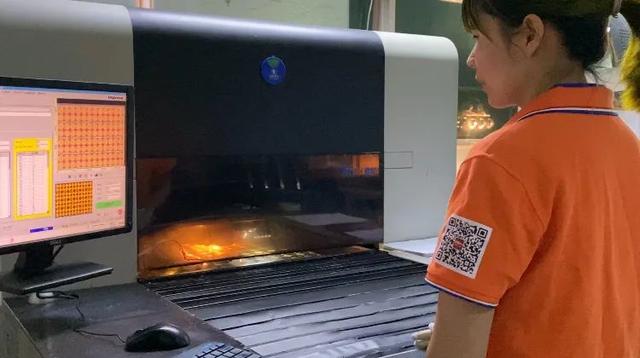

10测试资料
样品制作飞针测试资料导入飞针测试机，按照要求进行飞针测试。批量板则制作成测试架提供于生产测试。
以上，均需要专业的工程技术人员根据深亚PCB生产工艺能力，将客户资料转换和优化补偿，制作成我司生产工具，生成MI制作流程图，深亚制造部则按照此信息要求开始生产制作。
